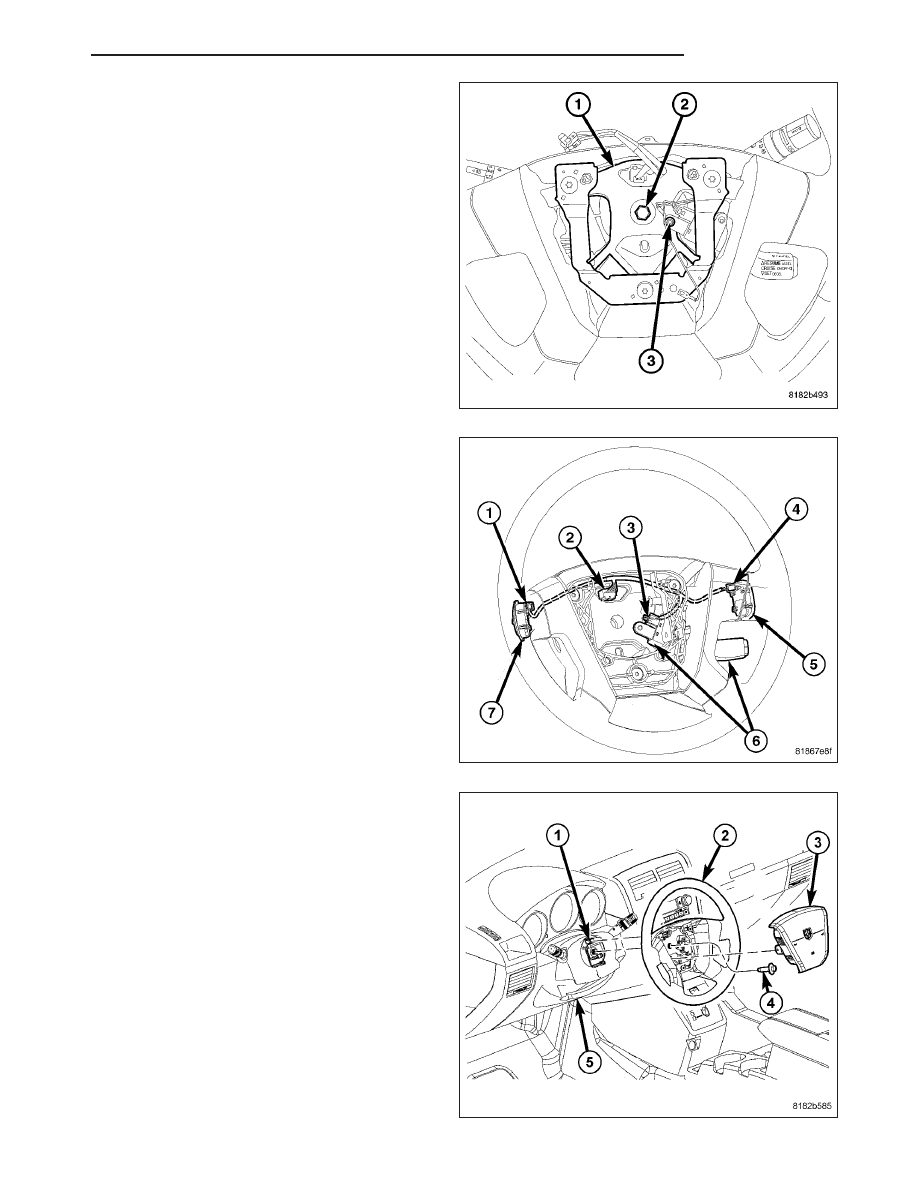

3. Install the steering wheel retaining bolt (2) and

tighten it until the steering wheel is fully installed on
shaft. Tighten the steering wheel retaining bolt to
43 N·m (32 ft. lbs.).

4. Install the speed control screw (3) that was

removed for the puller.

5. Connect the wiring connector (2) at the clockspring.

6. Install the driver airbag (3). (Refer to 8 - ELECTRI-

CAL/RESTRAINTS/DRIVER AIRBAG - INSTALLA-
TION)

WARNING: Do not connect battery negative cable
yet. Refer first to airbag system test. (refer to 8 -
electrical/restraints - diagnosis and testing)

7. Reconnect the battery using the Airbag System

Test procedure in Restraints. (Refer to 8 - ELEC-
TRICAL/RESTRAINTS - DIAGNOSIS AND TEST-
ING)

8. Verify vehicle and system operation.

PM

COLUMN

19 - 47

GEAR

TABLE OF CONTENTS

page

page

GEAR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

TIE ROD-OUTER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

19 - 48

GEAR

PM

GEAR

DESCRIPTION

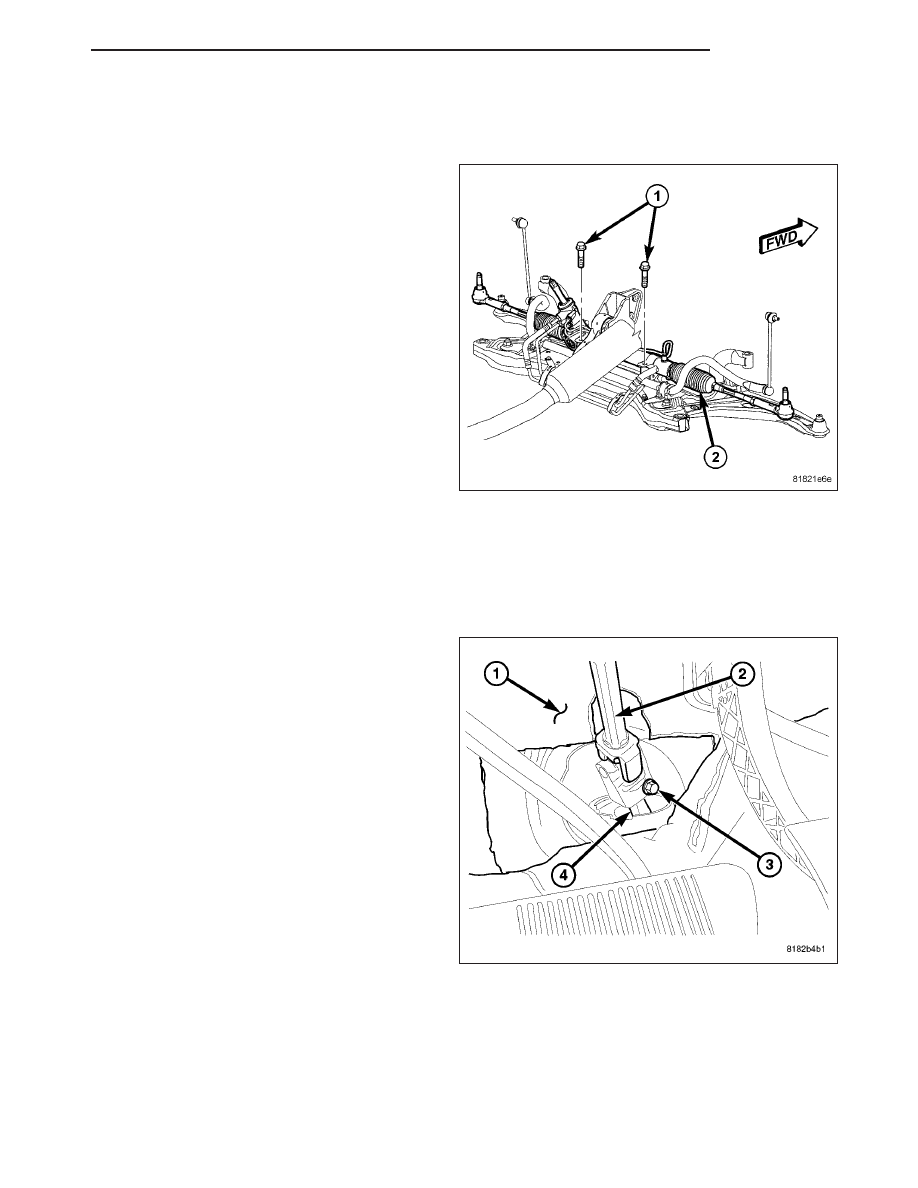

The steering gear used is the rack-and-pinion type
with power assist. It is mounted on the front suspen-
sion crossmember . The outer ends of the outer tie
rods attach to the steering knuckles.

NOTE: The power steering gear should not be ser-
viced or adjusted. If a malfunction or oil leak
occurs with the steering gear, the complete steer-
ing gear needs to be replaced.

REMOVAL

NOTE: Before proceeding, (Refer to 19 - STEERING - WARNING).

1. Siphon out as much power steering fluid as possible from the pump.

2. Reposition the floor carpeting to access the steer-

ing column coupling at the base of the column.

3. Position

the

front

wheels

of

vehicle

in

the

STRAIGHT-AHEAD position, then turn the steering
wheel to the right until the pinch bolt (3) at the
base of the column can be accessed.

4. Remove the pinch bolt (3). Do not separate the

intermediate shaft (2) from the steering gear
pinion shaft (4) at this time.

PM

GEAR

19 - 49

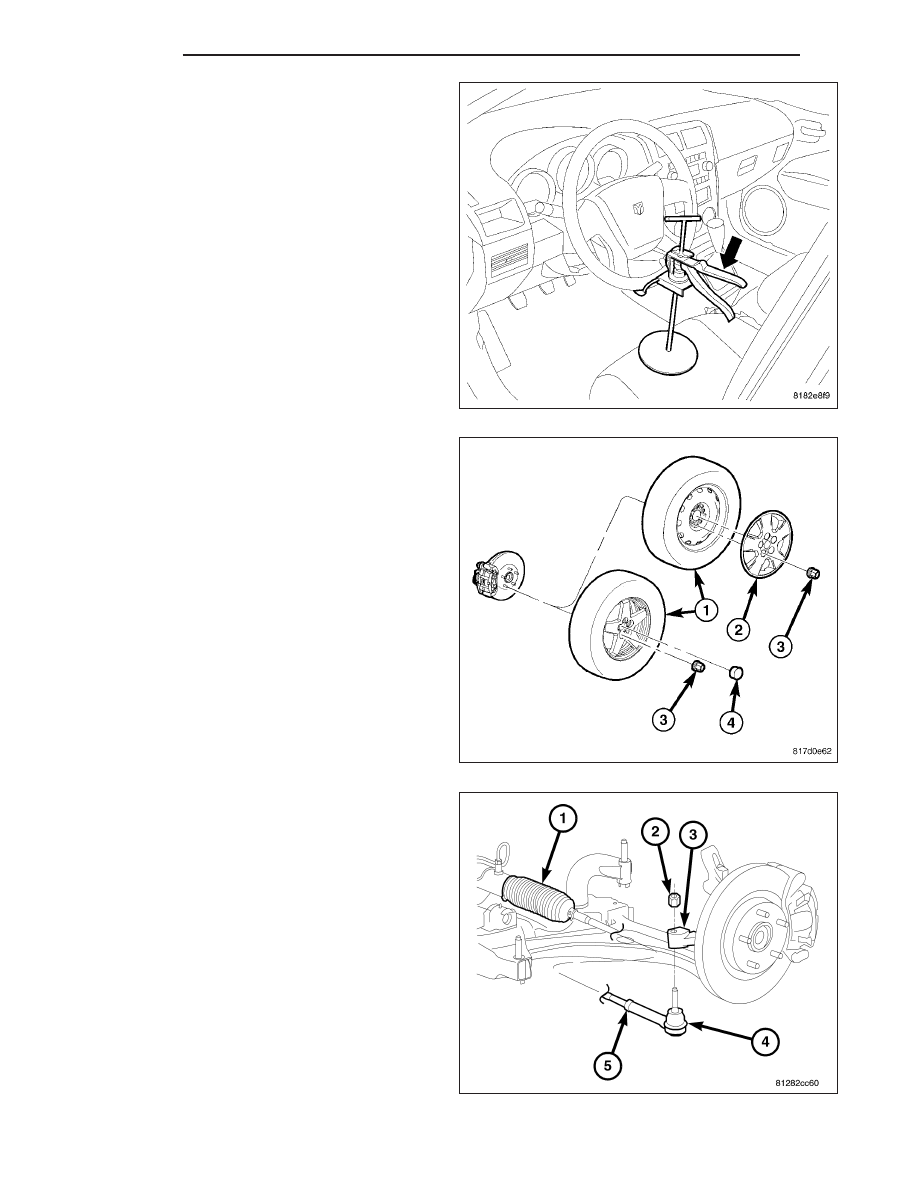

5. Return the front wheels of vehicle (and steering

wheel) to the STRAIGHT-AHEAD position. Using a
steering wheel holder, lock the steering wheel in
place to keep it from rotating. This keeps the clock-
spring in the proper orientation.

6. Raise and support the vehicle. (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE)

7. Remove the wheel mounting nuts (3), then the tire

and wheel assembly (1).

8. On each side of the gear, remove the nut (2) from

the out tie rod end (4) at the knuckle (3).
