C1015–RIGHT FRONT WHEEL SPEED SENSOR CIRCUIT

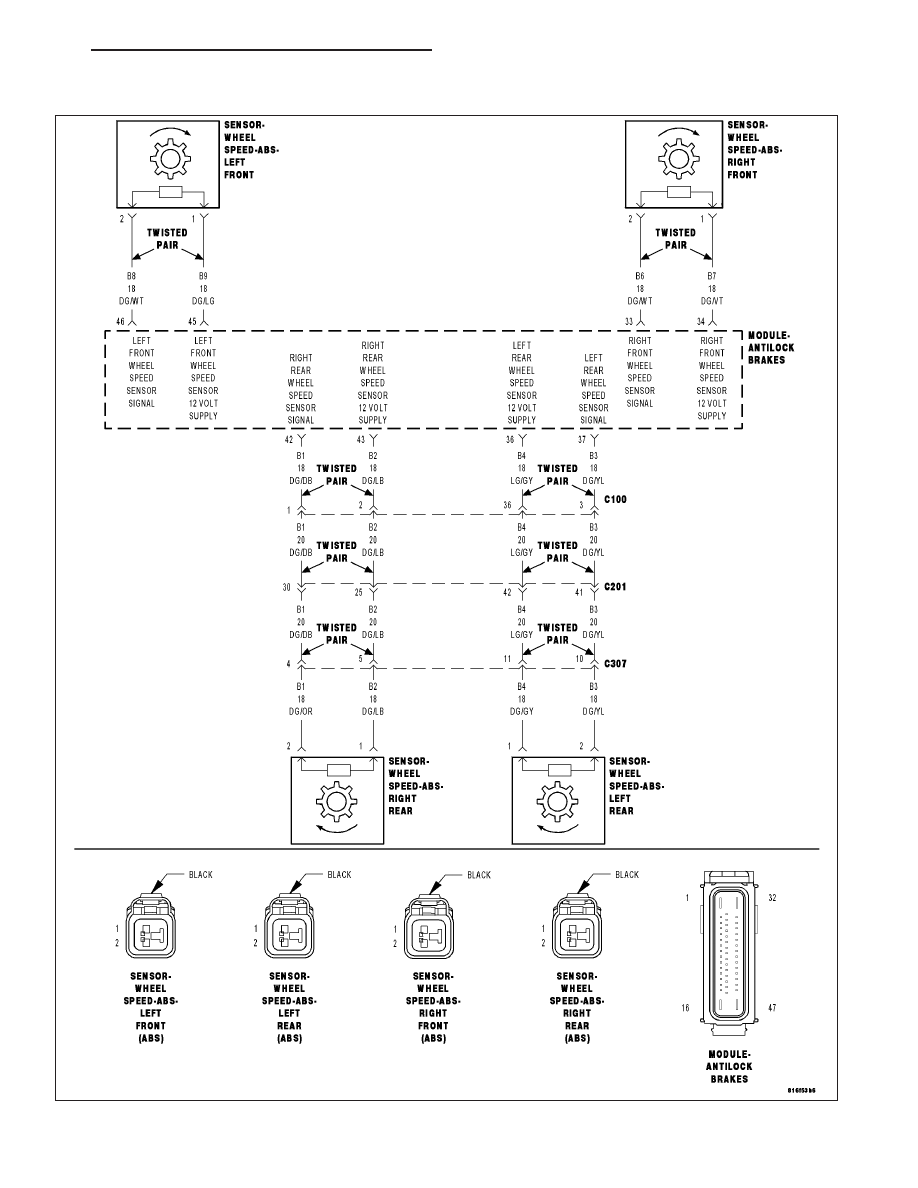

For a complete wiring diagram Refer to Section 8W.

PM

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 153

•

When Monitored:
With the ignition on.

•

Set Condition:
If the Right Front Wheel Speed Sensor circuit fails the diagnostic test.

Possible Causes

WIRING HARNESS, TERMINAL, CONNECTOR DAMAGE

(B7) RIGHT FRONT WSS 12 VOLT SUPPLY CIRCUIT SHORTED TO VOLTAGE, GROUND, OR OPEN

(B6) RIGHT FRONT WSS SIGNAL CIRCUIT SHORTED TO VOLTAGE, GROUND, OR OPEN

(B6) RIGHT FRONT WSS SIGNAL CIRCUIT SHORTED TO (B7) RIGHT FRONT WSS 12 VOLT SUPPLY
CIRCUIT

RIGHT FRONT WSS

ANTI-LOCK BRAKES MODULE

Diagnostic Test

1.

CHECK FOR DTC C1015–RIGHT FRONT WHEEL SPEED SENSOR CIRCUIT

NOTE: This DTC must be active for the results of this test to be valid.
Turn the ignition on.

With the scan tool, record and erase DTCs.

Cycle the ignition switch from off to on.

With the scan tool, read DTCs.

NOTE: The Anti-Lock Brake Module must sense ALL 4 wheels at 12 km/h (7.5 mph) before it will extinguish
the ABS indicators.

Does the scan tool display: C1015–RIGHT FRONT WHEEL SPEED SENSOR CIRCUIT?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Refer to the ABS-INTERMITTENT CONDITION TEST. (Refer to 5 - BRAKES - DIAGNOSIS AND TEST-
ING)

2.

CHECK CONNECTOR/TERMINAL FOR DAMAGE

NOTE: Check all terminals for broken, bent, pushed out, or corroded terminals.
Turn the ignition off.

Inspect the Anti-Lock Brake Module harness connector, Right Front WSS, and Right Front WSS harness connector.

Is the Right Front WSS or any of the connectors/terminals damaged?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Go To 3

5 - 154

BRAKES - ABS ELECTRICAL DIAGNOSTICS

PM

3.

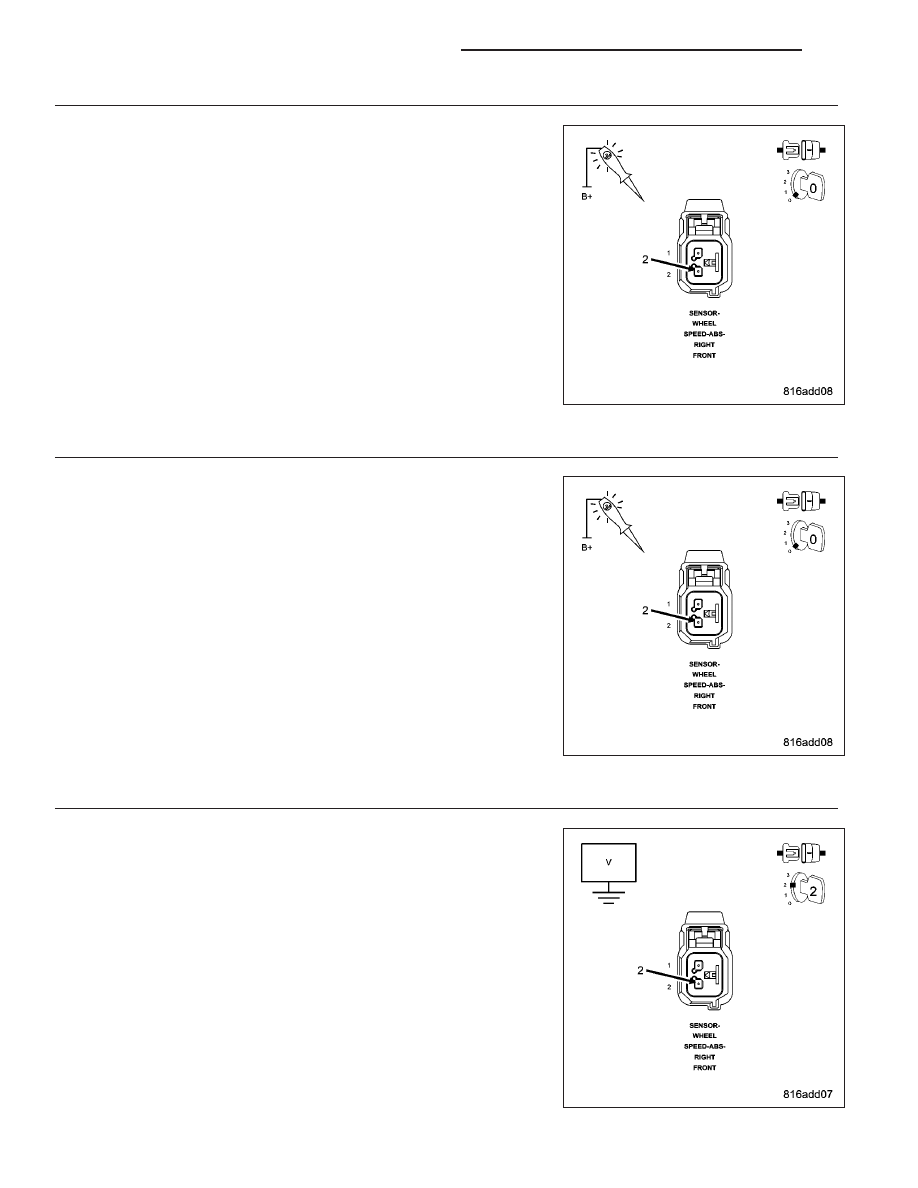

CHECK (B7) RIGHT FRONT WSS 12 VOLT SUPPLY CIRCUIT VOLTAGE

Disconnect the Right Front WSS harness connector.

Turn the ignition on.

Measure the voltage of the (B7) Right Front WSS 12 Volt Supply circuit.

Is the voltage above 10.0 volts?

Yes

>> Go To 6

No

>> Go To 4

4.

CHECK (B7) RIGHT FRONT WSS 12 VOLT SUPPLY CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the Right Front WSS harness connector.

Disconnect the Anti-Lock Brake Module harness connector.

Using a 12-volt test light connected to 12-volts, probe the (B7) Right
Front WSS Supply circuit.

Does the test light illuminate brightly?

Yes

>> Repair the (B7) Right Front WSS Supply circuit for a short

to ground.

Perform ABS VERIFICATION TEST. (Refer to 5 - BRAKES -
STANDARD PROCEDURE).

No

>> Go To 5

5.

CHECK (B7) RIGHT FRONT WSS 12 VOLT SUPPLY CIRCUIT FOR AN OPEN

Connect a jumper wire between ground and the (B7) Right Front WSS
Supply circuit in the Anti-Lock Brakes Module harness connector.

Using a 12-volt test light connected to 12-volts, probe the (B7) Right
Front WSS Supply circuit.

Does the test light illuminate brightly?

Yes

>> Replace the Anti-Lock Brakes Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST. (Refer to 5 - BRAKES -
STANDARD PROCEDURE).

No

>> Repair the (B7) Right Front WSS Supply circuit for an open.

Perform ABS VERIFICATION TEST. (Refer to 5 - BRAKES -
STANDARD PROCEDURE).

PM

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 155

6.

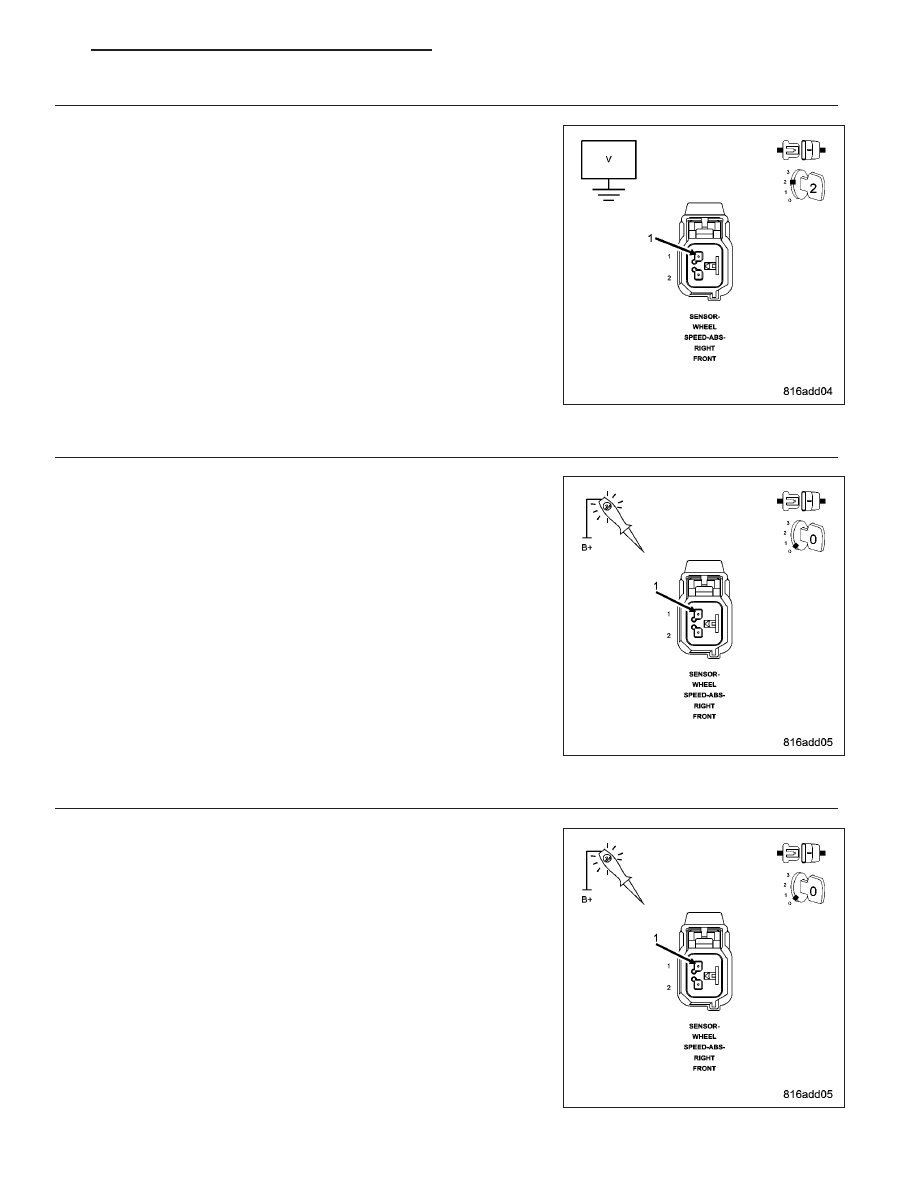

CHECK (B6) RIGHT FRONT WSS SIGNAL CIRCUIT SHORT TO GROUND

Using a 12-volt test light connected to 12-volts, probe the (B6) Right
Front WSS Signal circuit.

Does the test light illuminate brightly?

Yes

>> Repair the (B6) Right Front WSS Signal circuit for a short to

ground.

Perform ABS VERIFICATION TEST. (Refer to 5 - BRAKES -
STANDARD PROCEDURE).

No

>> Go To 7

7.

CHECK (B6) RIGHT FRONT WSS SIGNAL CIRCUIT OPEN

Connect a jumper wire between ground and the (B6) Right Front WSS
Signal circuit in the Anti-Lock Brakes Module harness connector.

Using a 12-volt test light connected to 12-volts, probe the (B6) Right
Front WSS Signal circuit.

Does the test light illuminate brightly?

Yes

>> Go To 8

No

>> Repair the (B6) Right Front WSS Signal circuit for an open.

Perform ABS VERIFICATION TEST. (Refer to 5 - BRAKES -
STANDARD PROCEDURE).

8.

CHECK (B6) RIGHT FRONT WSS SIGNAL CIRCUIT FOR AN SHORT TO VOLTAGE

Turn the ignition on.

Remove all jumper wires.

Measure the voltage between the (B6) Right Front WSS Signal circuit
and ground.

Is the voltage above one volt?

Yes

>> Repair the (B6) Right Front WSS Signal circuit for a short to

voltage.

Perform ABS VERIFICATION TEST. (Refer to 5 - BRAKES -
STANDARD PROCEDURE).

No

>> Go To 9

5 - 156

BRAKES - ABS ELECTRICAL DIAGNOSTICS

PM
