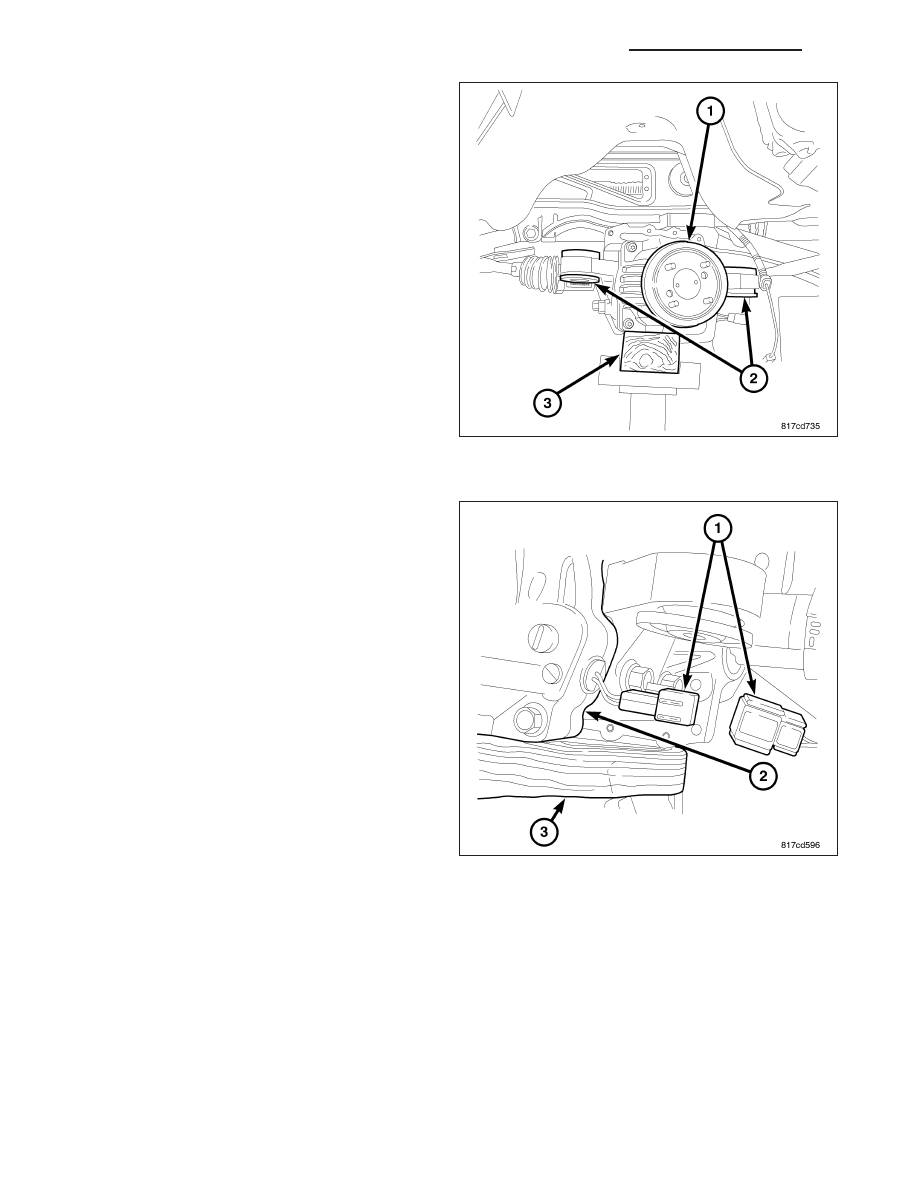

11. Remove the two side bolts (1) at driveline module

(3).

12. Lower driveline module enough gain access to the

electrical connector and bracket.

13. Remove the routing bracket bolt.

14. Unplug the electrical connector (1).

PM

CLUTCH-ELECTRONICALLY CONTROLLED-SERVICE INFORMATION

3 - 147

15. Remove the four ECC mounting bolts.

16. Slide ECC from rear axle and lower.

INSTALLATION

1. Slide ECC into rear axle.

2. Install the four ECC mounting bolts and torque to

68 N·m (50 ft. lbs.).

3. Plug the electrical connector (1) in.

4. Install the routing bracket bolt and torque to 14

N·m (124 in. lbs.).

5. Raise ECC and RDA into place.

3 - 148

CLUTCH-ELECTRONICALLY CONTROLLED-SERVICE INFORMATION

PM

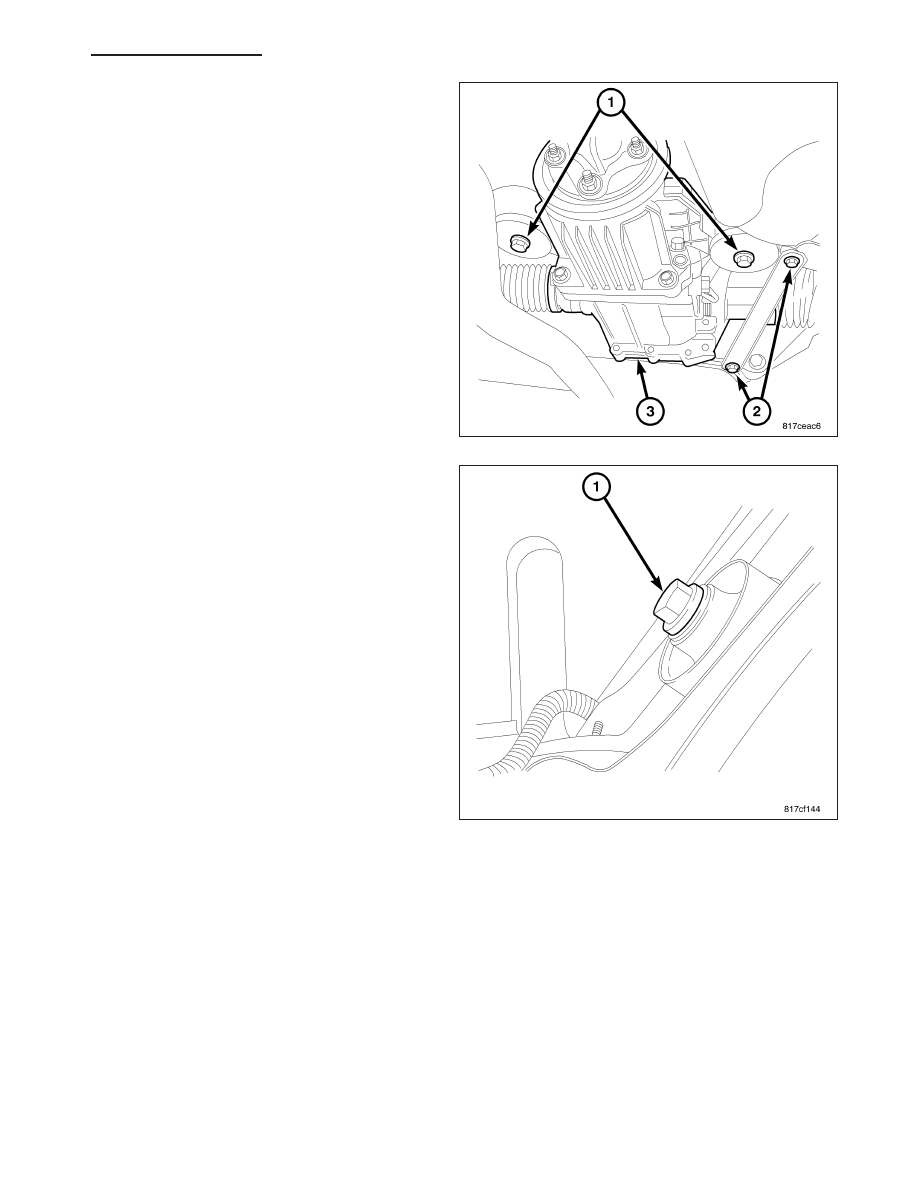

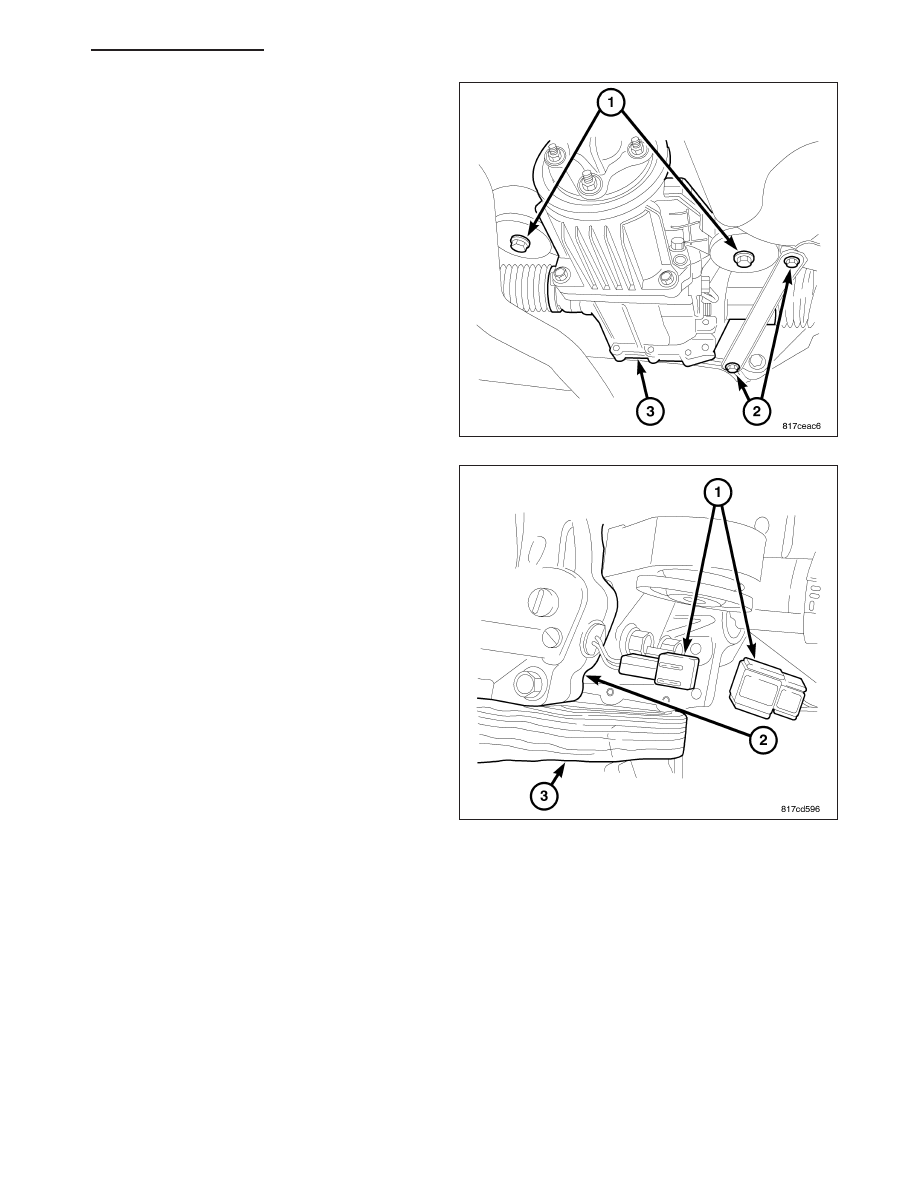

6. Install the two side bolts (1) at driveline module (3)

and torque to 153 N·m (113 ft. lbs.).

7. Install the rear bolt (1) at the driveline module and

torque to 217 N·m (160 ft. lbs.).

PM

CLUTCH-ELECTRONICALLY CONTROLLED-SERVICE INFORMATION

3 - 149

8. Remove the transmission jack.

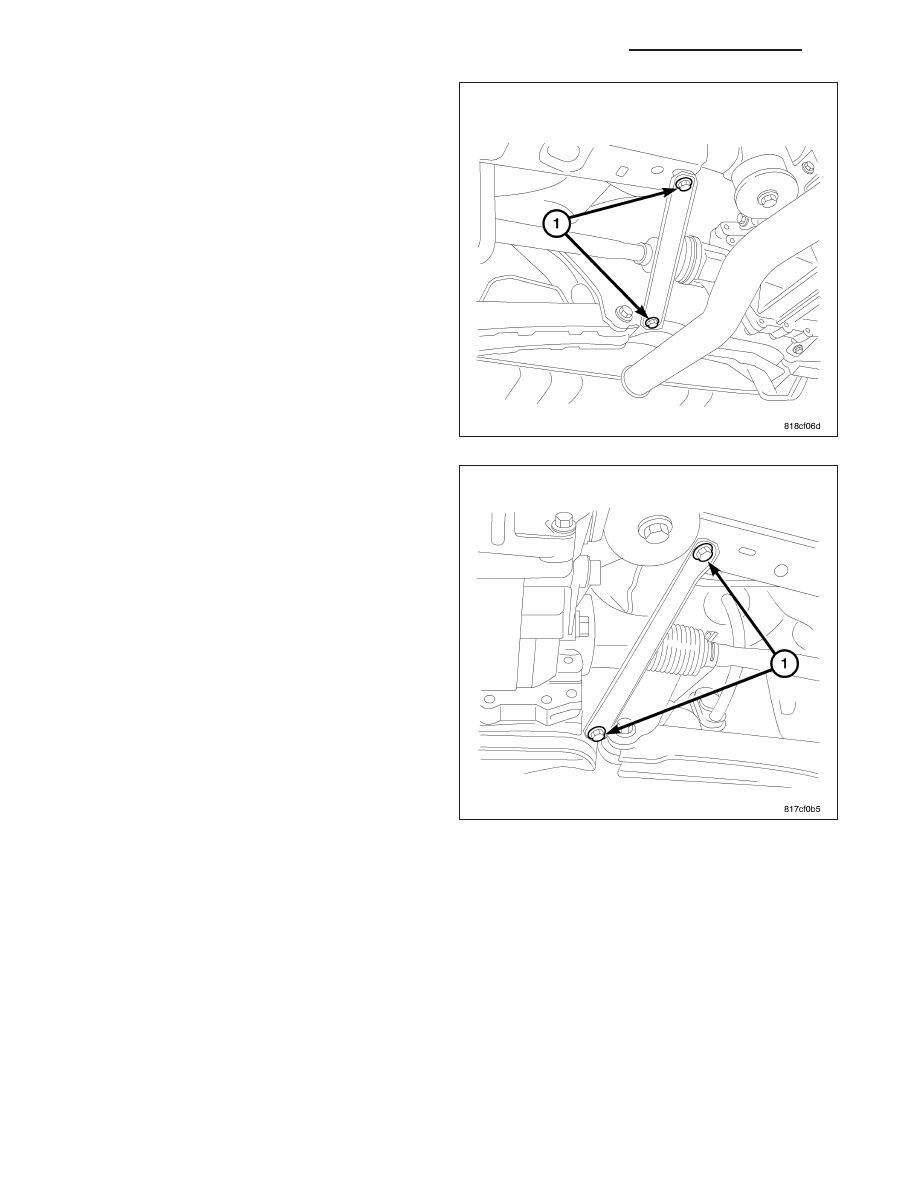

9. Install the right side stay bracket bolts (1) and

torque to 48 N·m (35 ft. lbs.).

10. Install the left side stay bracket bolts and torque

to 48 N·m (35 ft. lbs.).
