SHAFT-PROPELLER

REMOVAL

1. Raise the vehicle on the hoist.

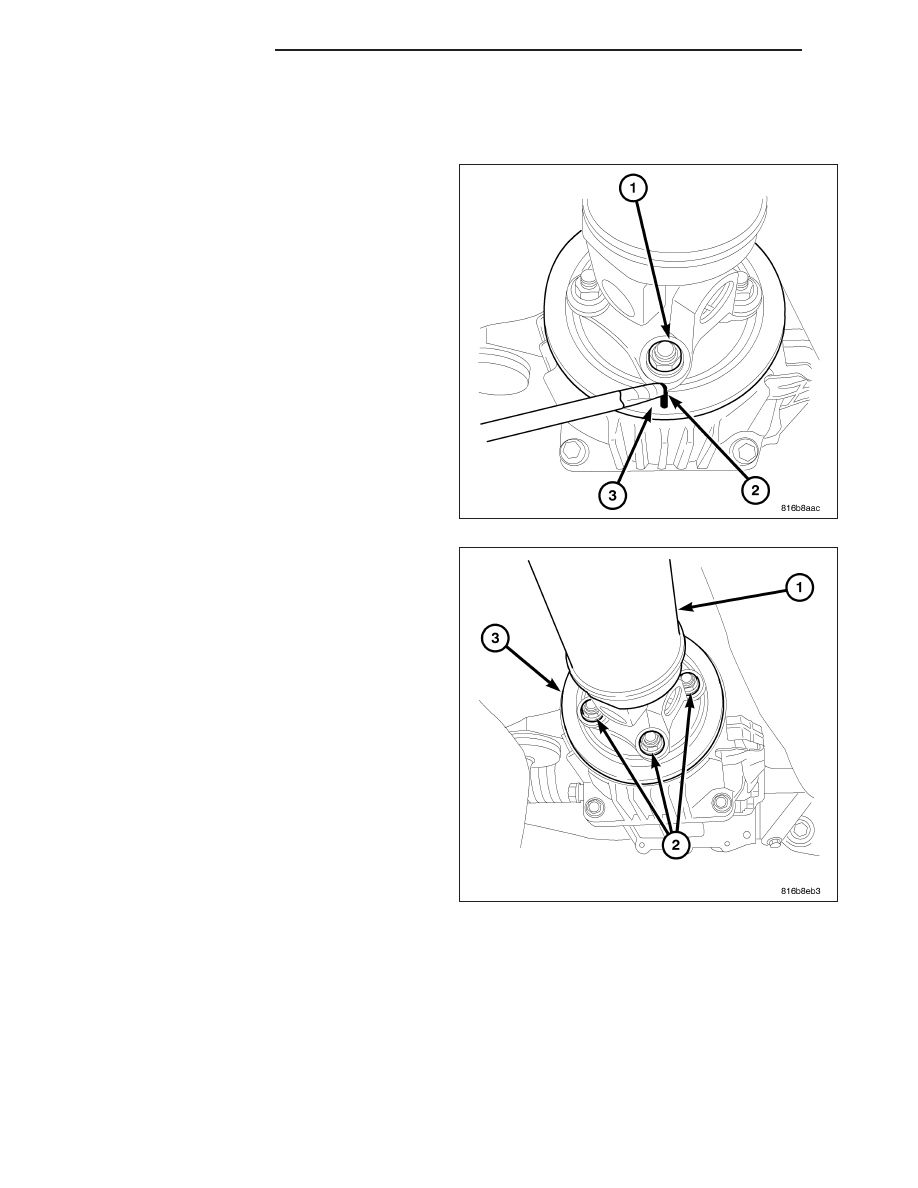

2. Mark (2) prop shaft and differential (3) for proper

installation.

3. Remove the four rear prop shaft to rear axle retain-

ing nuts (2).

3 - 44

SHAFT-PROPELLER

PM

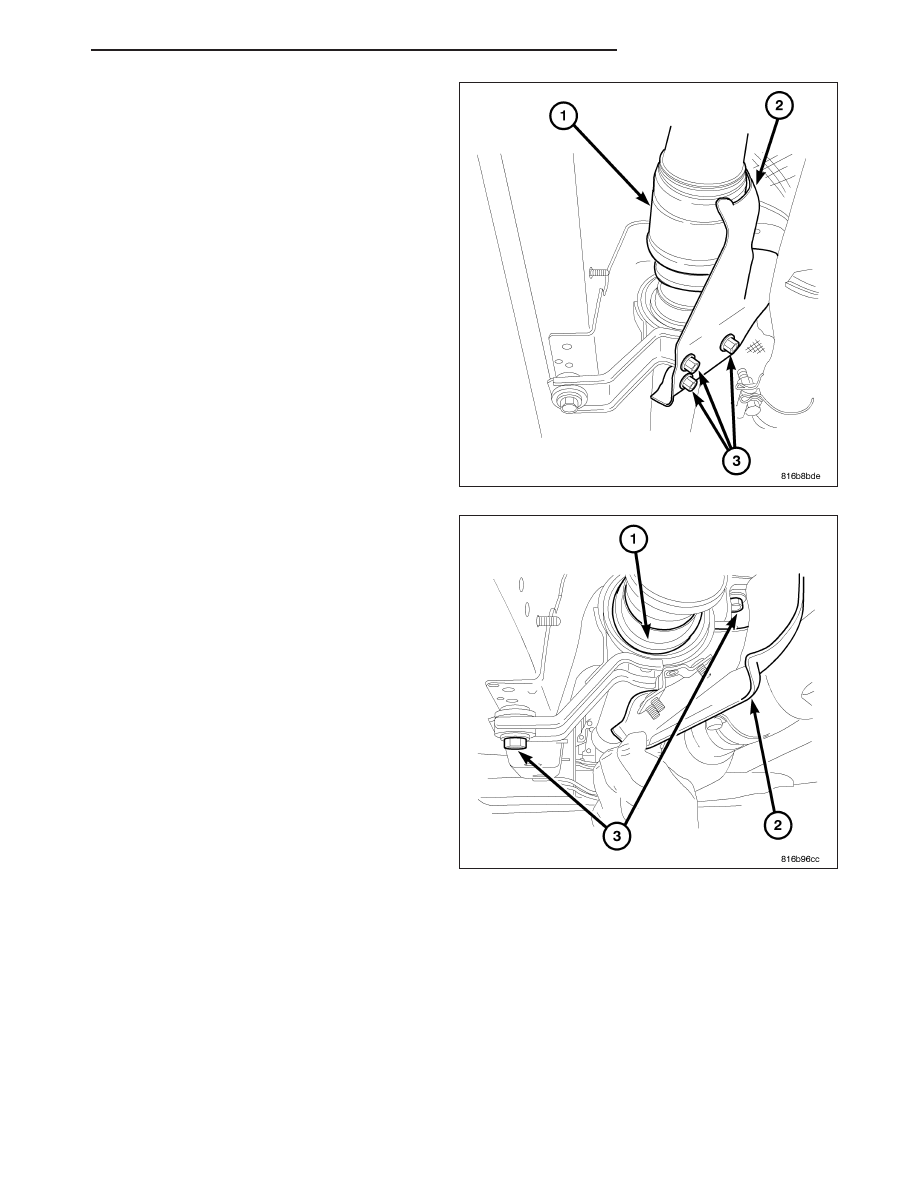

4. Remove the three bolts (3) from the center support

heat shield (2).

CAUTION: Propeller shaft removal. Never allow
propeller shaft to hang while connected to Power
Transfer Unit (PTU), rear driveline module flanges
or center bearings. If propeller shaft section is
hung unsupported, damage may occur to joint,
boot and/or center bearing from over-angulation.
This may result in vibration/balance issues. A
helper may be needed.

5. Remove the heat shield (2).

6. Remove the two center support mounting bolts (3)

PM

SHAFT-PROPELLER

3 - 45

7. Remove the propeller shaft (1).

INSTALLATION

CAUTION: Propeller shaft installation. Never allow
propeller shaft to hang while connected to Power
Transfer Unit (PTU), rear driveline module flanges
or center bearings. If propeller shaft section is
hung unsupported, damage may occur to joint,
boot and/or center bearing from over-angulation.
This may result in vibration/balance issues. A
helper may be needed.

1. Make sure transaxle is in Neutral (N) position.

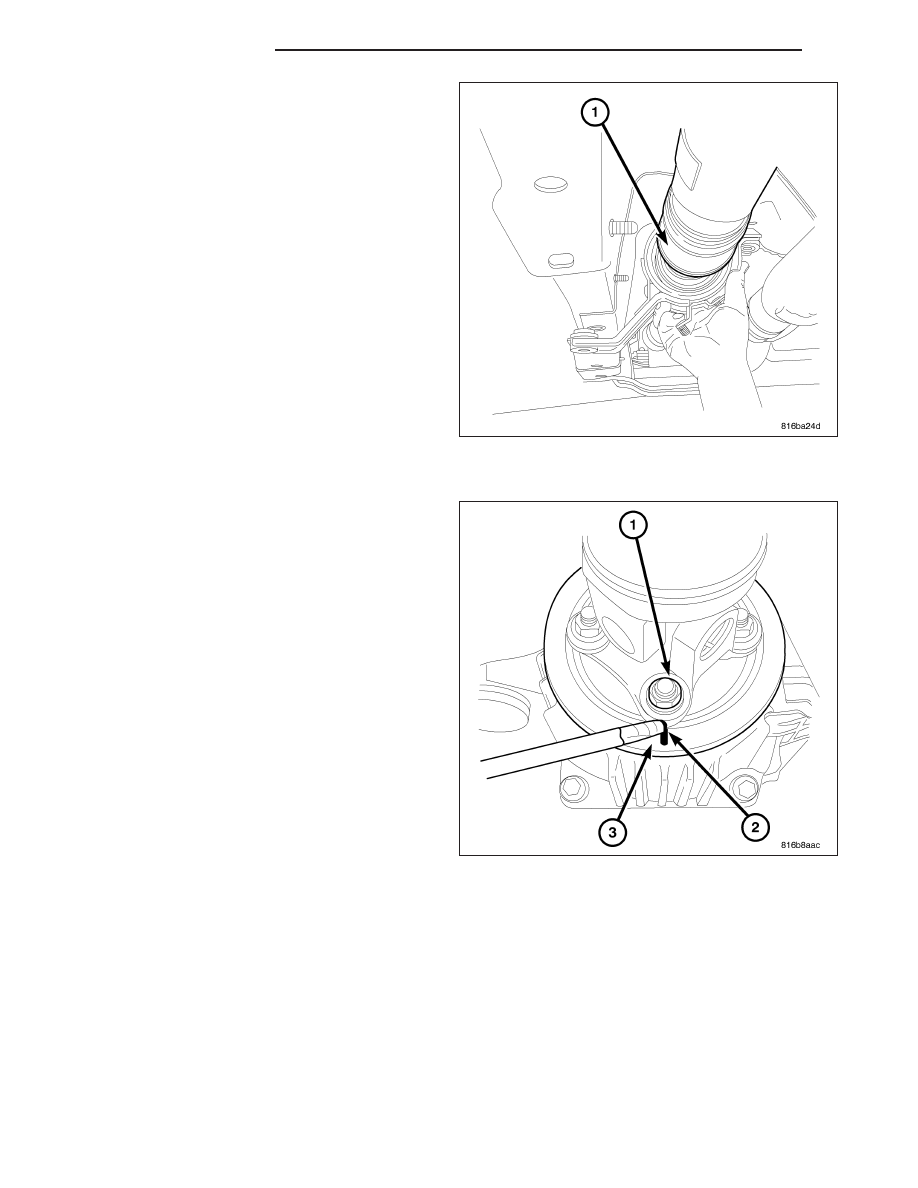

2. Obtain a helper if needed and lift propeller shaft

assembly into position. Install propeller shaft spline
into PTU.

3. Align index marks (2) on propeller shaft with marks

on rear axle flange, slide propeller shaft over studs
on rear axle flange.

3 - 46

SHAFT-PROPELLER

PM
