P0461-FUEL LEVEL SENSOR 1 PERFORMANCE (CONTINUED)

3.

(N4) FUEL LEVEL SIGNAL CIRCUIT OPEN

Turn the ignition off.

Disconnect the Fuel Pump Module harness connector.

Disconnect the C2 Cluster harness connectors.

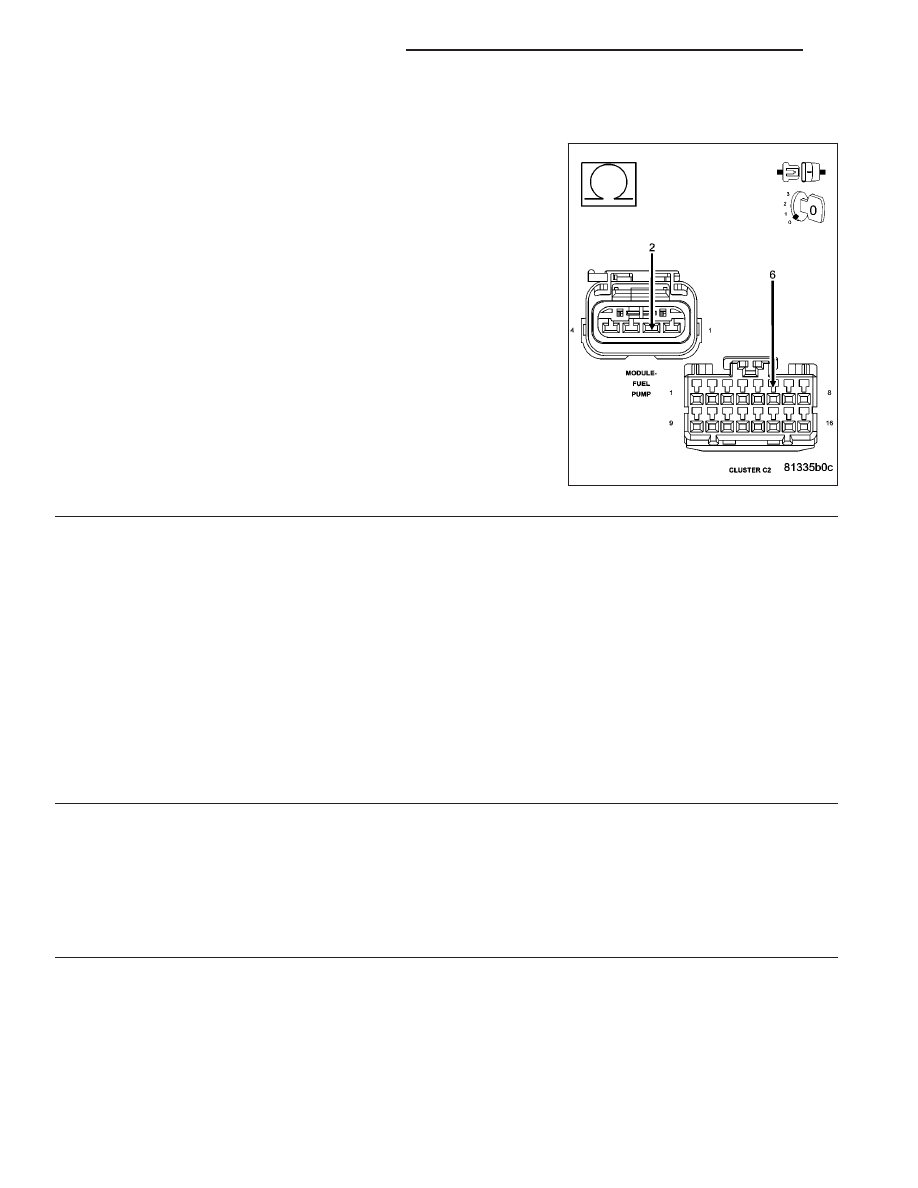

Measure the resistance of the (N4) Fuel Level Signal circuit from the
Fuel Pump Module harness connector to the C2 Cluster harness con-
nector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the open in the (N4) Fuel Level Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

4.

(N4) FUEL LEVEL SIGNAL CIRCUIT SHORTED TO GROUND

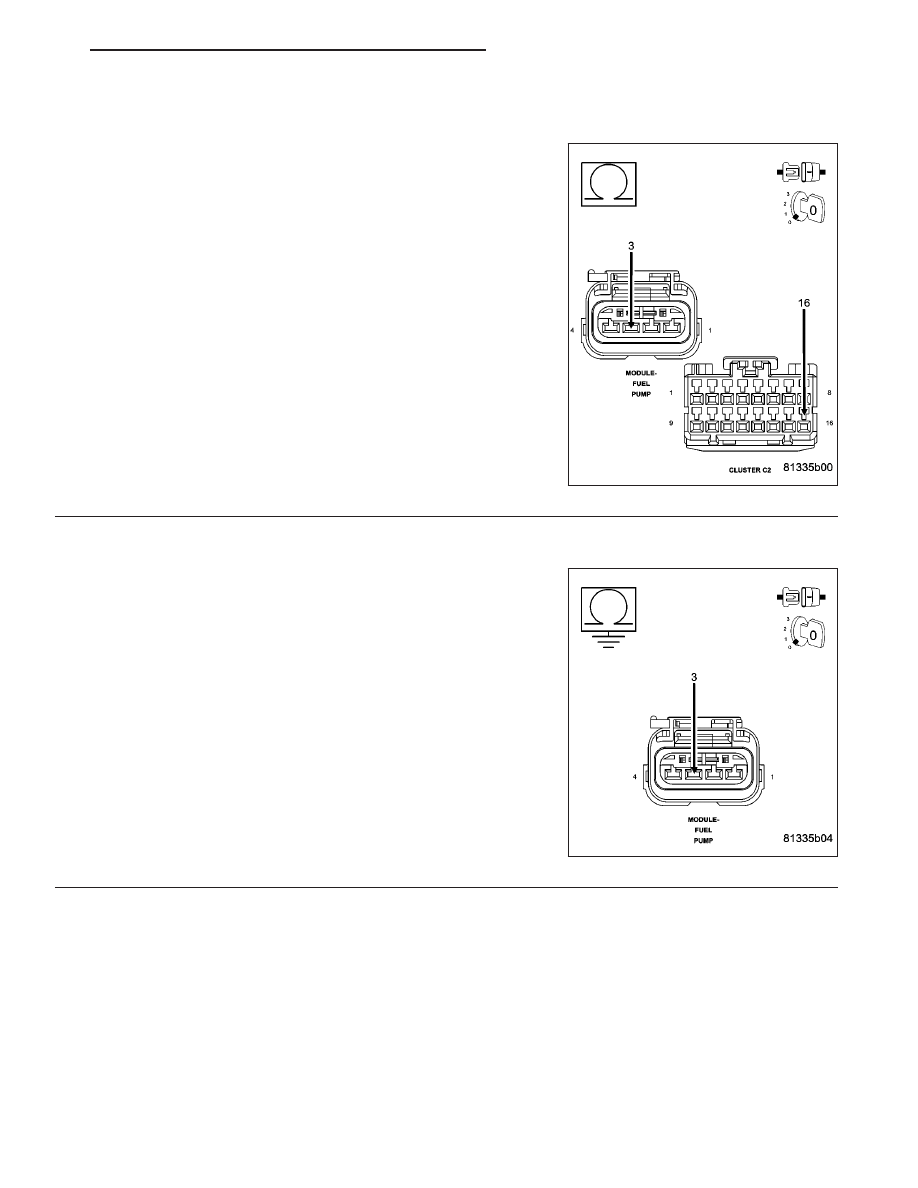

Measure the resistance between ground and the (N4) Fuel Level Sig-
nal circuit in the Fuel Pump Module harness connector.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the (N4) Fuel Level Signal

circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 5

HB

ENGINE ELECTRICAL DIAGNOSTICS

9 - 511

P0461-FUEL LEVEL SENSOR 1 PERFORMANCE (CONTINUED)

5.

(N5) FUEL LEVEL SENSOR RETURN CIRCUIT OPEN

Measure the resistance of the (N5) Fuel Level Sensor Return circuit
from the Fuel Pump Module harness connector to the C2 Cluster har-
ness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 6

No

>> Repair the open in the (N5) Fuel Level Sensor Return cir-

cuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

6.

INTERNAL INSPECTION OF THE FUEL TANK

WARNING: The fuel system is under a constant pressure (even with the engine off). Before testing or ser-
vicing any fuel system hose, fitting or line, the fuel system pressure must be released. Failure to follow
these instructions can result in personal injury or death.
Remove the Fuel Tank per Service Information.

Remove the Fuel Pump Module.

Visually inspect the inside of the Fuel Tank for any obstructions or deformities.

Inspect the Fuel Pump Module Float arm for damage.

Were any problems found?

Yes

>> Repair or replace as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 7

7.

FUEL LEVEL SENSOR

If there are no possible causes remaining, view repair.

Repair

Replace the Fuel Level Sensor.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 512

ENGINE ELECTRICAL DIAGNOSTICS

HB

P0462-FUEL LEVEL SENSOR 1 CIRCUIT LOW

HB

ENGINE ELECTRICAL DIAGNOSTICS

9 - 513

P0462-FUEL LEVEL SENSOR 1 CIRCUIT LOW (CONTINUED)

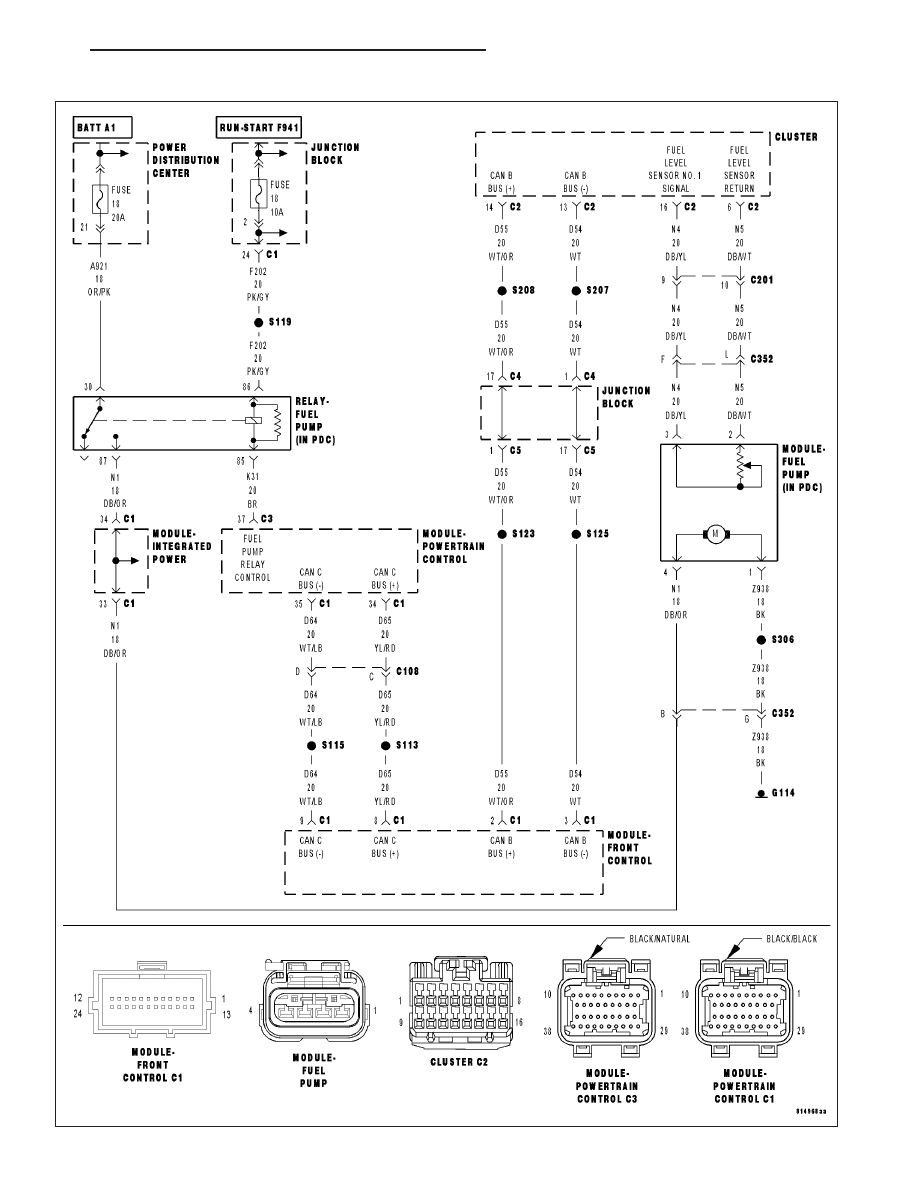

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Ignition on and battery voltage above 10.4 volts.

•

Set Condition:
The fuel level sensor signal voltage goes below 0.4 of a volt for more than 90 seconds. One Trip Fault. Three
good trips to turn off the MIL.

Possible Causes

(N4) FUEL LEVEL SIGNAL CIRCUIT SHORTED TO GROUND

(N4) FUEL LEVEL SIGNAL CIRCUIT SHORTED TO THE (N5) FUEL LEVEL SENSOR RETURN CIRCUIT

FUEL LEVEL SENSOR

INSTRUMENT CLUSTER

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

FUEL LEVEL SENSOR VOLTAGE BELOW 0.4 OF A VOLT

NOTE: Diagnose any CAN - B or CAN -C Communication DTCs before continuing.
Ignition on, engine not running.

With the scan tool, read the Fuel Level Sensor voltage.

Is the Fuel Level Sensor voltage below 0.4 of a volt?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform BODY VERIFICATION TEST-VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

2.

FUEL LEVEL SENSOR

Turn the ignition off.

Disconnect the Fuel Pump Module harness connector.

Ignition on, engine not running.

With the scan tool, read the Fuel Level Sensor voltage.

Did the Fuel Level Sensor voltage change from below 0.4 of a volt to above 4.0 volts?

Yes

>> Replace the Fuel Level Sensor.

Perform BODY VERIFICATION TEST-VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Go To 3
