Dodge Durango (HB). Manual - part 708

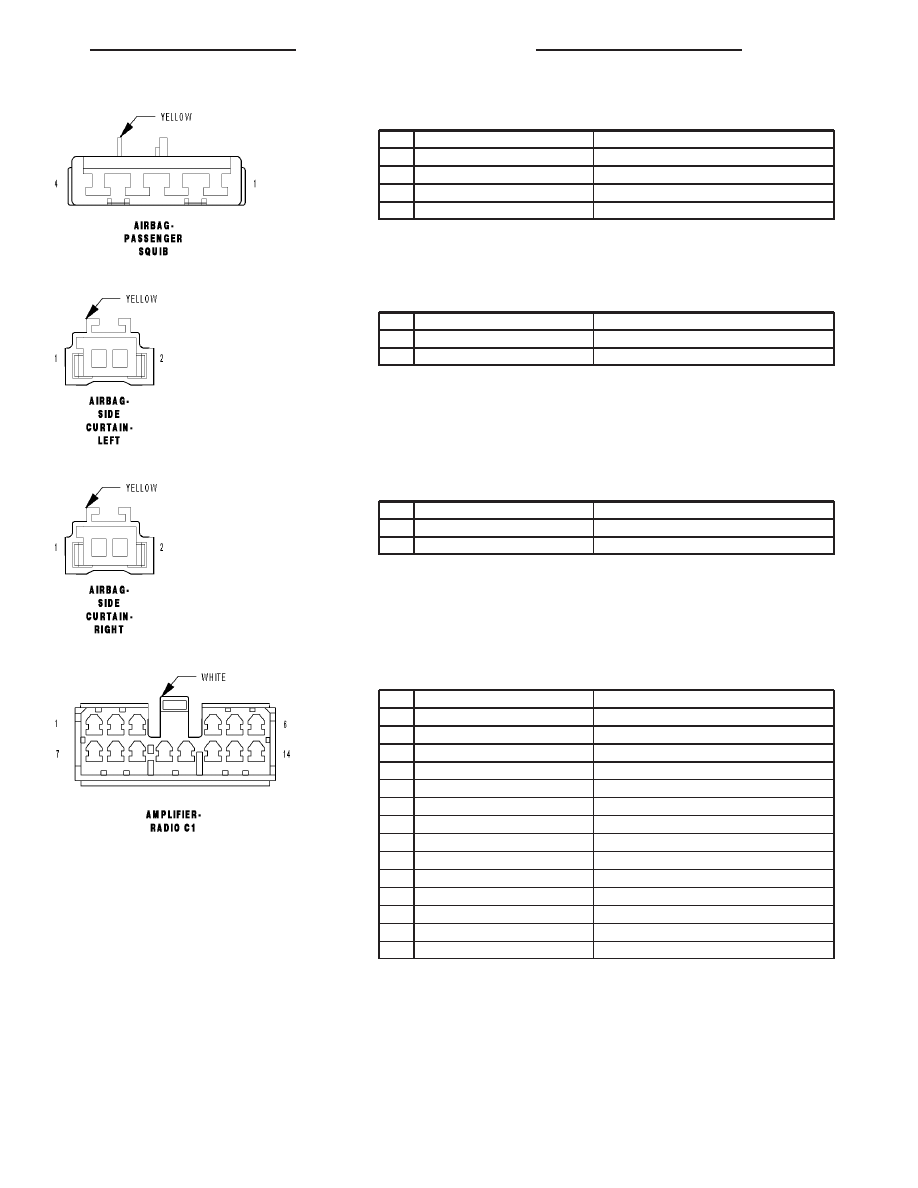

AIRBAG-PASSENGER SQUIB - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R44 20LB/PK

PASSENGER SQUIB 1 LINE 2

2

R42 20LB/BR

PASSENGER SQUIB 1 LINE 1

3

R64 20LB/WT

PASSENGER SQUIB 2 LINE 1

4

R62 20LB/DG

PASSENGER SQUIB 2 LINE 2

AIRBAG-SIDE CURTAIN-LEFT - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R1 20LB/BR

LEFT CURTAIN SQUIB 1 LINE 2

2

R3 20LB/OR

LEFT CURTAIN SQUIB 1 LINE 1

AIRBAG-SIDE CURTAIN-RIGHT - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R2 20WT/LB

RIGHT CURTAIN SQUIB 1 LINE 2

2

R4 20OR/LB

RIGHT CURTAIN SQUIB 1 LINE 1

AMPLIFIER-RADIO C1 - WHITE 14 WAY

CAV

CIRCUIT

FUNCTION

1

X201 16GY/VT

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

2

X202 20DG/VT

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

3

X205 18LG/PK

AMPLIFIED LEFT REAR DOOR SPEAKER (+)

4

X206 20DG/LG

AMPLIFIED RIGHT REAR DOOR SPEAKER (+)

5

X300 18GY/BR (SUBWOOFER)

AMPLIFIED SUBWOOFER 1 (+)

6

X301 18GY/WT (SUBWOOFER)

AMPLIFIED SUBWOOFER 2 (+)

7

X291 16GY/YL

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

8

X292 20DG/YL

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

9

X295 18GY/DG

AMPLIFIED LEFT REAR DOOR SPEAKER (-)

10

-

-

11

-

-

12

X296 20LG/GY

AMPLIFIED RIGHT REAR DOOR SPEAKER (-)

13

X390 18DG/BR (SUBWOOFER)

AMPLIFIED SUBWOOFER 1 (-)

14

X391 18DG/WT (SUBWOOFER)

AMPLIFIED SUBWOOFER 2 (-)

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 7

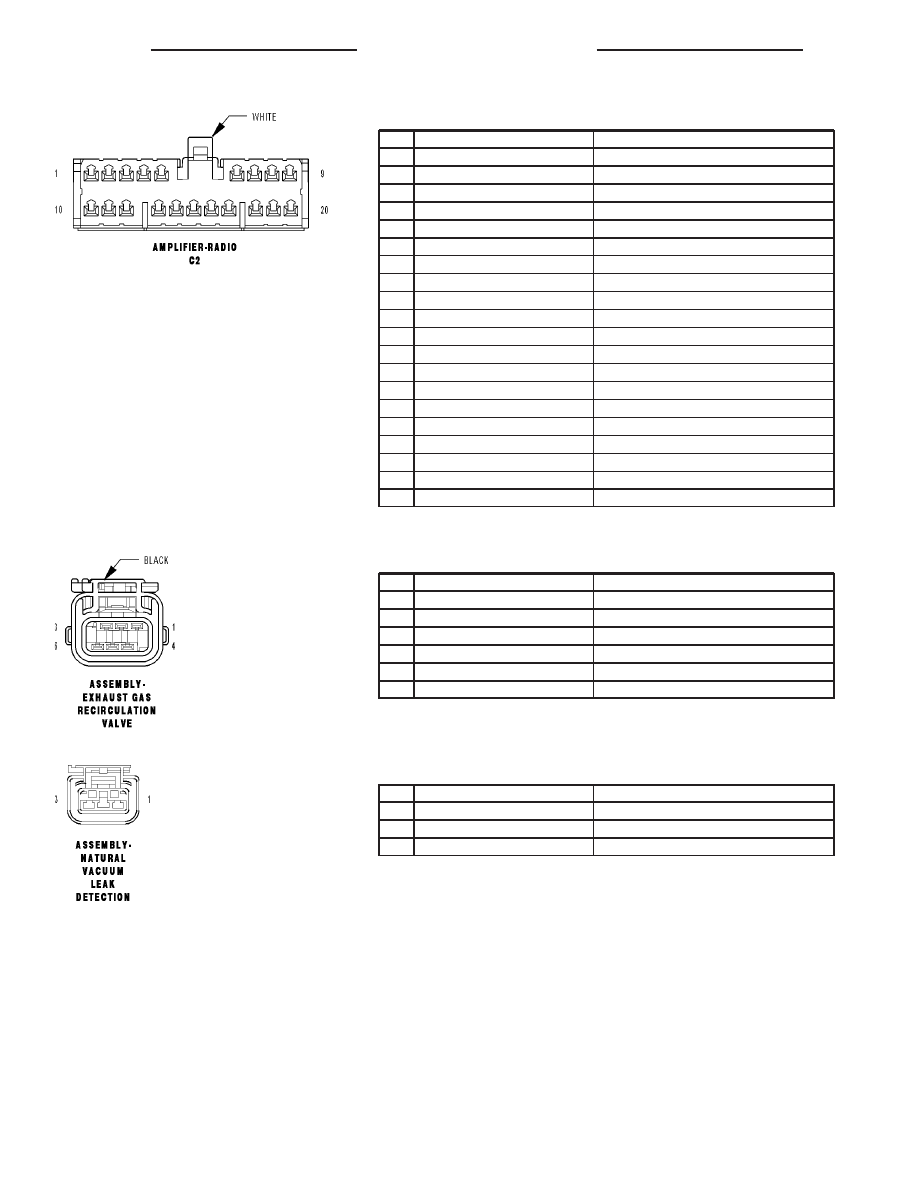

AMPLIFIER-RADIO C2 - WHITE 20 WAY

CAV

CIRCUIT

FUNCTION

1

X209 20GY/OR

AMPLIFIED LEFT I/P SPEAKER (+)

2

X208 20GY/DG

AMPLIFIED RIGHT I/P SPEAKER (+)

3

-

-

4

A116 16YL/RD

FUSED B(+)

5

-

-

6

D55 20WT/OR

CAN B BUS (+)

7

X51 20DG/DB

RADIO-LEFT AUDIO (+)

8

X52 20GY/DB

RADIO-RIGHT AUDIO (+)

9

Z513 16BK

GROUND

10

X299 20GY/YL

AMPLIFIED LEFT I/P SPEAKER (-)

11

X298 20GY/LG

AMPLIFIED RIGHT I/P SPEAKER (-)

12

-

-

13

A116 16YL/RD

FUSED B(+)

14

-

-

15

-

-

16

-

-

17

D54 20WT

CAN B BUS (-)

18

X57 20DG/OR

RADIO-LEFT AUDIO (-)

19

X58 20GY/OR

RADIO-RIGHT AUDIO (-)

20

Z980 16BK

GROUND

ASSEMBLY-EXHAUST GAS RECIRCULATION VALVE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

K34 20LB/GY

EGR SIGNAL

2

F856 20YL/PK

5 VOLT SUPPLY

3

K900 20DB/DG

SENSOR GROUND

4

Z958 20BK

GROUND

5

-

-

6

K35 20LB/RD

EGR SOL CONTROL

ASSEMBLY-NATURAL VACUUM LEAK DETECTION - 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z938 20BK

GROUND

2

K107 20VT/WT

NVLD SWITCH SIGNAL

3

K106 20VT/LB

NVLD SOL CONTROL

8W - 80 - 8

8W-80 CONNECTOR PIN-OUTS

HB

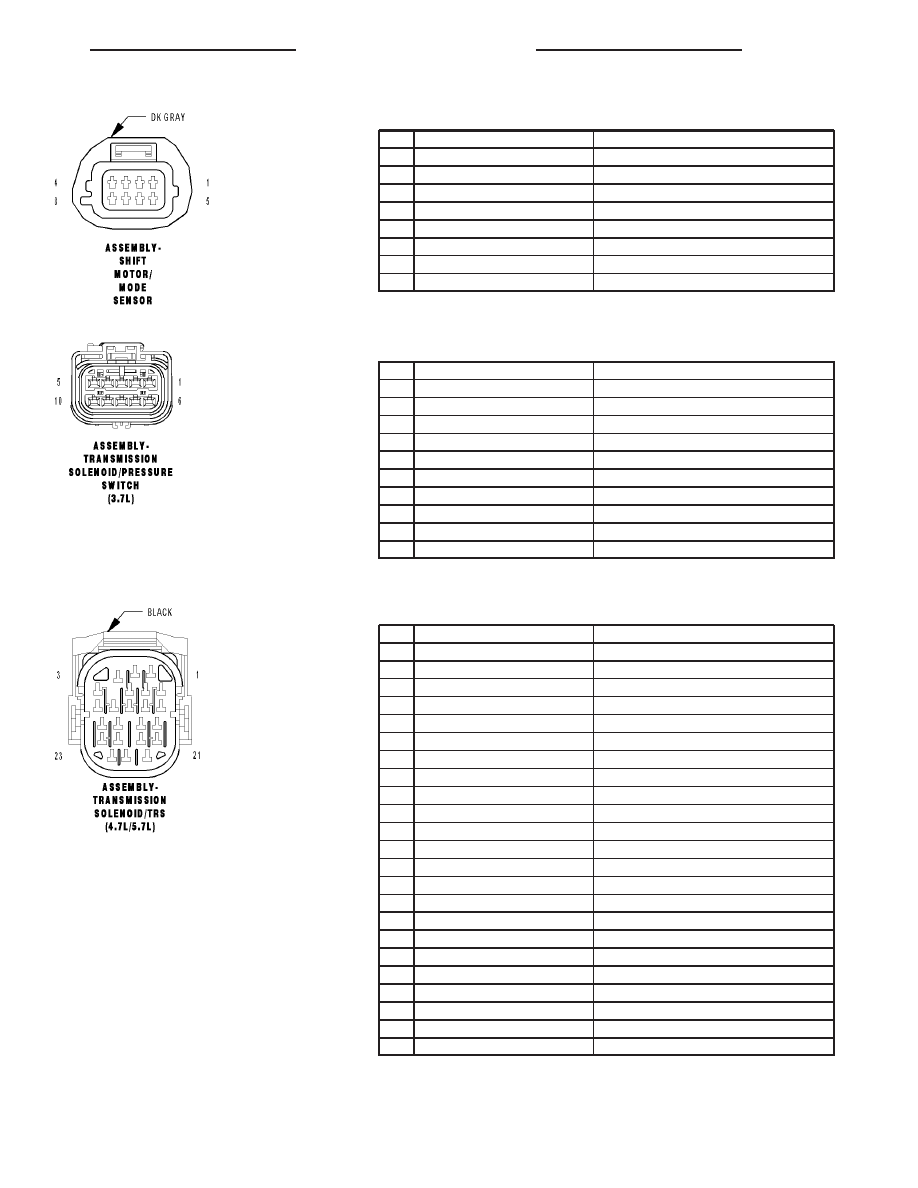

ASSEMBLY-SHIFT MOTOR/MODE SENSOR - DK GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

T103 20YL/OR

5 VOLT SUPPLY

2

D201 20WT/DG

MODE SENSOR A

3

G180 20VT/YL

FCM SENSOR RETURN

4

T101 14DG

SHIFT MOTOR (+)

5

T102 14YL

SHIFT MOTOR (-)

6

-

-

7

-

-

8

-

-

ASSEMBLY-TRANSMISSION SOLENOID/PRESSURE SWITCH (3.7L) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

T60 18VT/WT

OD SOLENOID CONTROL

2

T59 18YL/LB

UD SOLENOID CONTROL

3

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

4

T19 18YL/DB

2-4 SOLENOID CONTROL

5

T47 20YL/DG

2-4 PRESSURE SWITCH SENSE

6

T9 20BR/VT

OD PRESSURE SWITCH SENSE

7

T20 18VT/DG

L/R SOLENOID CONTROL

8

-

-

9

-

-

10

T50 20VT/GY

L/R PRESSURE SWITCH SENSE

ASSEMBLY-TRANSMISSION SOLENOID/TRS (4.7L/5.7L) - BLACK 23 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

T20 18VT/DG

L/R SOLENOID CONTROL

3

-

-

4

T41 20YL/DB

TRS (T41) SENSE (P/N SENSE)

5

T42 20DG/YL

TRS T42 SENSE

6

-

-

7

T60 18VT/WT

OD SOLENOID CONTROL

8

T3 20DG/DB

TRS T3 SENSE

9

T1 20BR/DB

TRS T1 SENSE

10

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

11

T48 20BR/YL

4C PRESSURE SWITCH SENSE

12

T140 20DG

PRESSURE CONTROL SOLENOID CONTROL

13

T4 20BR/PK

2-4 PRESSURE SWITCH SENSE

14

T50 20VT/GY

L/R PRESSURE SWITCH SENSE

15

T147 20DG/YL

2C PRESSURE SWITCH SENSE

16

T9 20BR/VT

OD PRESSURE SWITCH SENSE

17

T59 18YL/LB

UD SOLENOID CONTROL

18

T29 20YL/WT

UD PRESSURE SWITCH SENSE

19

T259 18VT/RD

4C SOLENOID CONTROL

20

T219 18VT/DB

2C SOLENOID CONTROL

21

T118 20VT/BR

MS SOLENOID CONTROL

22

K900 20DB/DG

SENSOR GROUND

23

T54 20BR/RD

TRANSMISSION TEMPERATURE SENSOR SIGNAL

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 9

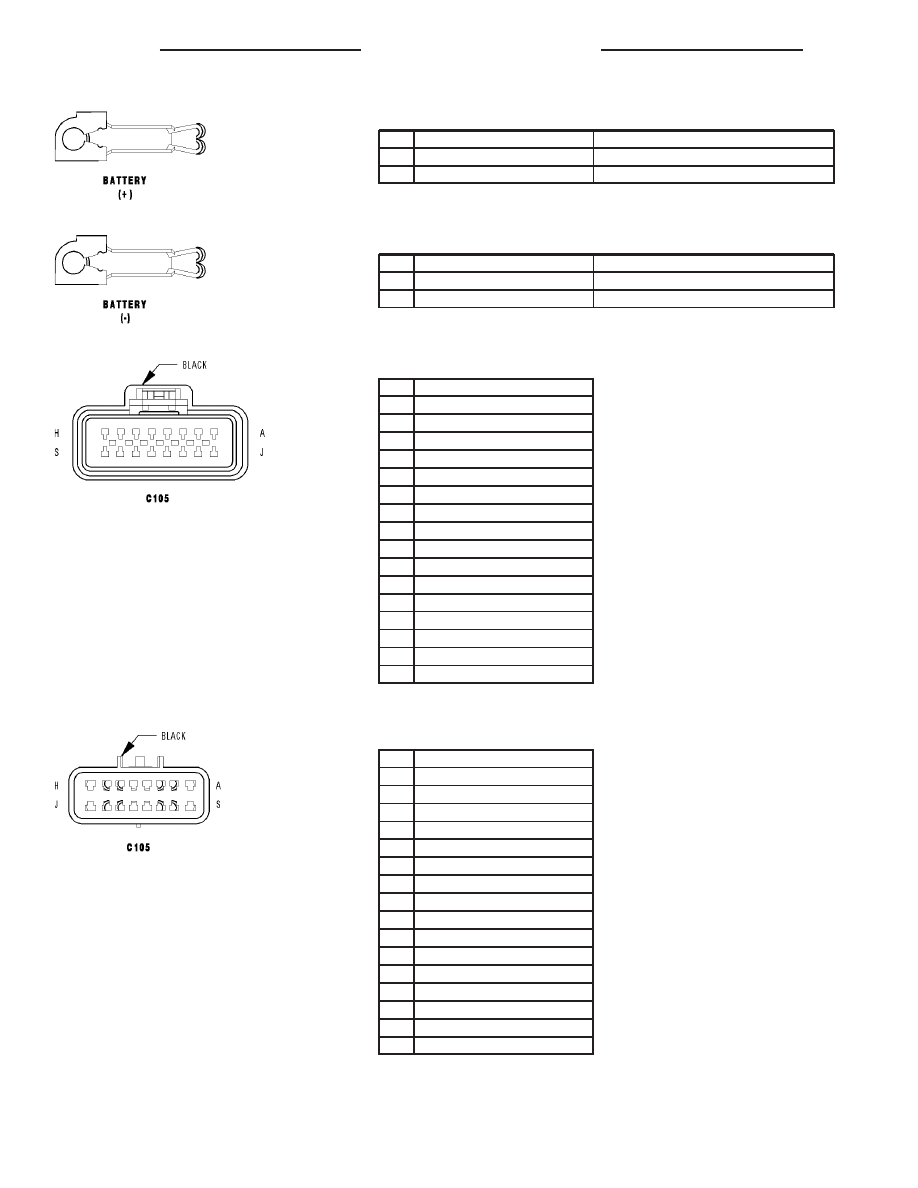

BATTERY (+) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A1 04RD

B(+)

1

A1 06RD

B(+)

BATTERY (-) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z100 04BK/VT

GROUND

2

Z1 04BK

GROUND

C105 - BLACK (ENGINE SIDE)

CAV

CIRCUIT

A

T750 14GY/YL

B

D201 20WT/DG

C

T16 18YL/OR

D

G180 20VT/YL

E

F855 20PK/YL

F

F1 20PK/DG

G

C3 20DB/GY

H

-

J

-

K

F856 20YL/PK

L

A955 16RD

M

A919 18OR/GY

N

F924 20PK/YL

P

F202 20PK/GY

R

T15 20VT/YL

S

-

C105 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

A

T750 14GY/YL

B

D201 20WT/DG (4WD)

C

T16 18YL/OR

D

G180 20VT/YL (4WD)

E

F855 20PK/YL (4WD)

F

F1 20PK/DG

G

C3 20DB/GY

H

T101 14DG (4WD)

J

T102 14YL (4WD)

K

F856 20YL/PK (4WD)

L

A955 16RD

M

A919 18OR/GY

N

F924 20PK/YL

P

F202 20PK/GY

R

T15 20VT/YL

S

-

8W - 80 - 10

8W-80 CONNECTOR PIN-OUTS

HB
