B2318-WIPER HI/LOW CONTROL CIRCUIT HIGH (CONTINUED)

For the Wiper/Washer system circuit diagram (Refer to 8 - ELECTRICAL/WIPERS/WASHERS - SCHEMATICS AND
DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the ignition on.

•

Set Condition:

•

When the FCM detects a short/HIGH condition.

Possible Causes

WIPER HIGH/LOW RELAY

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Turn the Wipers to Low then High.

With the Scan Tool, read the Wiper DTC’s.

Does the Scan Tool read: B2318-WIPER HI/LOW CONTROL CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST — VER 1.

2.

WIPER HIGH/LOW RELAY

Turn the ignition off.

Remove the Wiper Hi/Low Relay.

Turn the ignition on.

Activate the Wiper Switch to all speed positions.

With the Scan Tool, read the DTC’s.

Does the Scan Tool read: B2318-WIPER HI/LOW CONTROL CIRCUIT HIGH?

Yes

>> Replace the Wiper Hi/Low Relay in accordance with the service information.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Go To 3

HB

FRONT WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 27

B2318-WIPER HI/LOW CONTROL CIRCUIT HIGH (CONTINUED)

3.

FRONT CONTROL MODULE

Turn the ignition off.

Remove the Wiper Hi/Low Relay.

Disconnect the FCM C3 harness connector.

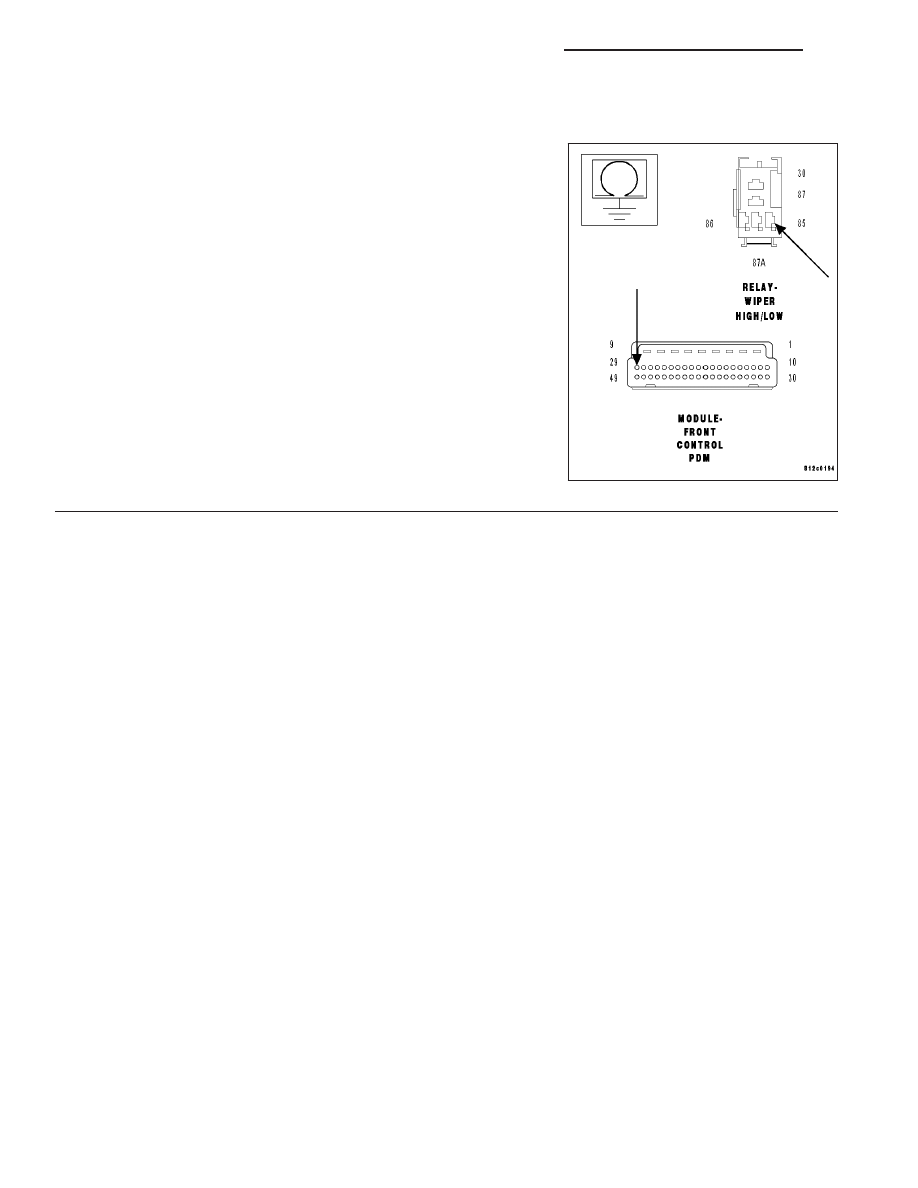

Measure the voltage between ground and the (W2) Wiper Hi/Low
Relay Control circuit in the PDC.

Is there any voltage present?

Yes

>> Replace the Power Distribution Center in accordance with

the service information.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Replace the Front Control Module in accordance with the

service information.

Perform the BODY VERIFICATION TEST — VER 1.

8R - 28

FRONT WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

HB

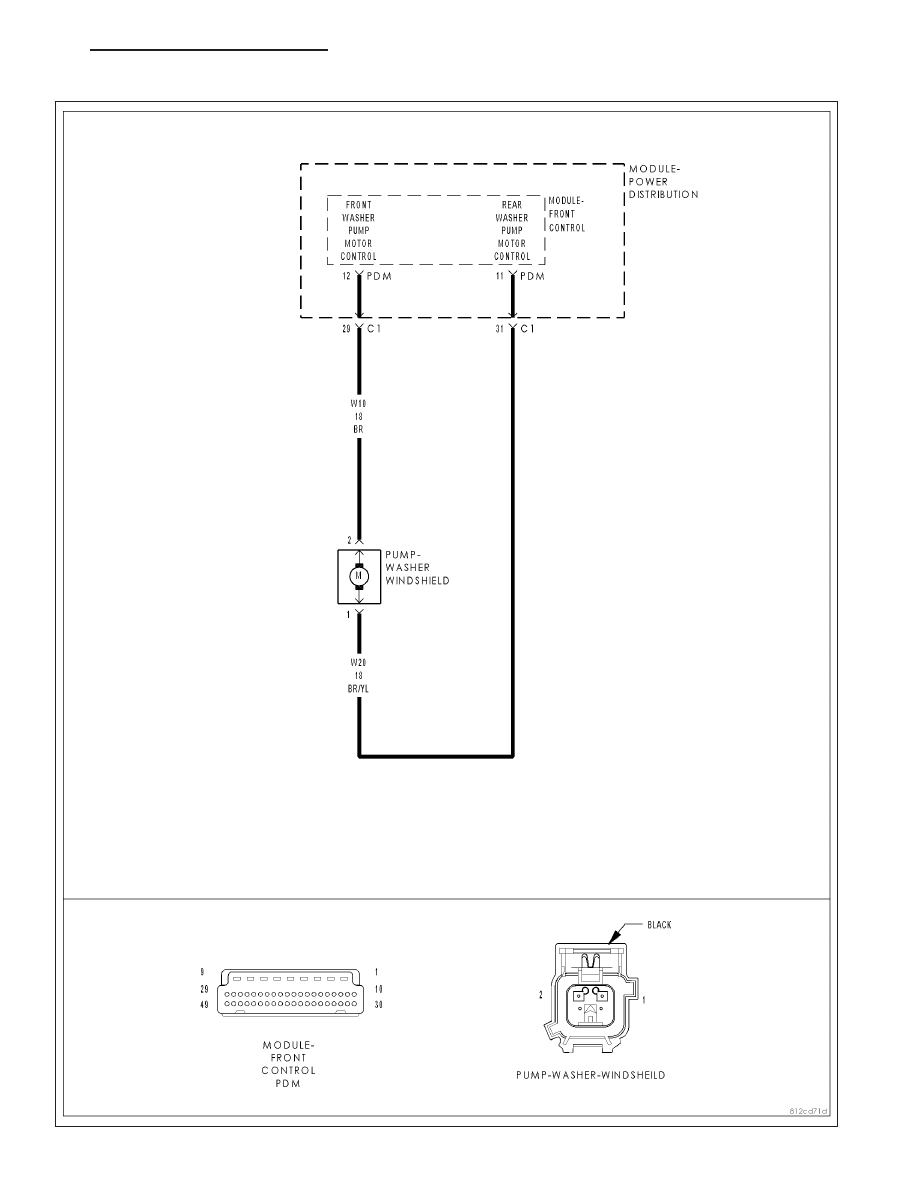

B231F-FRONT/REAR WASHER MOTOR CONTROL CIRCUIT LOW

HB

FRONT WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 29

B231F-FRONT/REAR WASHER MOTOR CONTROL CIRCUIT LOW (CONTINUED)

For the Wiper/Washer system circuit diagram (Refer to 8 - ELECTRICAL/WIPERS/WASHERS - SCHEMATICS AND
DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the ignition on.

•

Set Condition:

•

When the FCM detects a short/low condition on the washer Pump Motor Control circuit.

Possible Causes

(W10)/(W20) WASHER PUMP MOTOR CONTROL CIRCUIT

WIPER WASHER PUMP

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Turn the Washers on.

With the Scan Tool, read the Wiper/Washers DTC’s.

Does the Scan Tool read: B231F-FRONT/REAR WASHER MOTOR CONTROL CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST — VER 1.

2.

WASHER PUMP MOTOR

Turn the ignition off.

Disconnect the Washer Pump Motor connector.

Turn the ignition on.

With the Scan Tool, read the DTC’s.

Does the Scan Tool read:B231F-FRONT/REAR WASHER MOTOR CONTROL CIRCUIT LOW?

Yes

>> Replace the Washer Pump Motor in accordance with the service information.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Go To 3
