Dodge Durango (HB). Manual - part 545

U1414-IMPLAUSIBLE/MISSING ECU CONFIGURATION DATA

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on. The ORC on board diagnostics continuously monitors the CAN Bus message from the
FCM containing the ORC Configuration Data.

•

Set Condition:
This DTC will set if the appropriate CAN Bus message is not received by the ORC.

Possible Causes

FRONT CONTROL MODULE

Diagnostic Test

1.

FRONT CONTROL MODULE FAILURE

Turn the ignition on.

With the scan tool, read FCM DTCs.

Does the scan tool display any Front Control Module DTCs?

Yes

>> Select appropriate symptom from Symptom List. Repair all FCM active DTCs and before diagnosing the

ORC DTCs.

No

>> Replace the Front Control Module in accordance with the Service Information.

Perform the ORC VERIFICATION TEST-VER. 1

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 449

U1415-IMPLAUSIBLE/MISSING VEHICLE CONFIGURATION DATA

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on. The ORC on board diagnostics loads the ORC Configuration Data from the FCM CAN
Bus message.

•

Set Condition:
This DTC will set if the CAN Bus message was received but the information is invalid or corrupt.

Possible Causes

OCCUPANT RESTRAINT CONTROLLER (ORC)

Diagnostic Test

1.

OCCUPANT RESTRAINT CONTROLLER

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

WARNING: If the Occupant Restraint Controller is dropped at any time, it must be replaced. Failure to take
the proper precautions can result in accidental airbag deployment and personal injury or death.
Disconnect the ORC harness connector(s).

NOTE: Check connectors - Clean and repair as necessary.

NOTE: When reconnecting airbag system components the Ignition must be turned off and the Battery must
be disconnected.

Repair

Replace the Occupant Restraint Controller in accordance with Service Information.Perform the ORC
VERIFICATION TEST-VER. 1

8O - 450

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

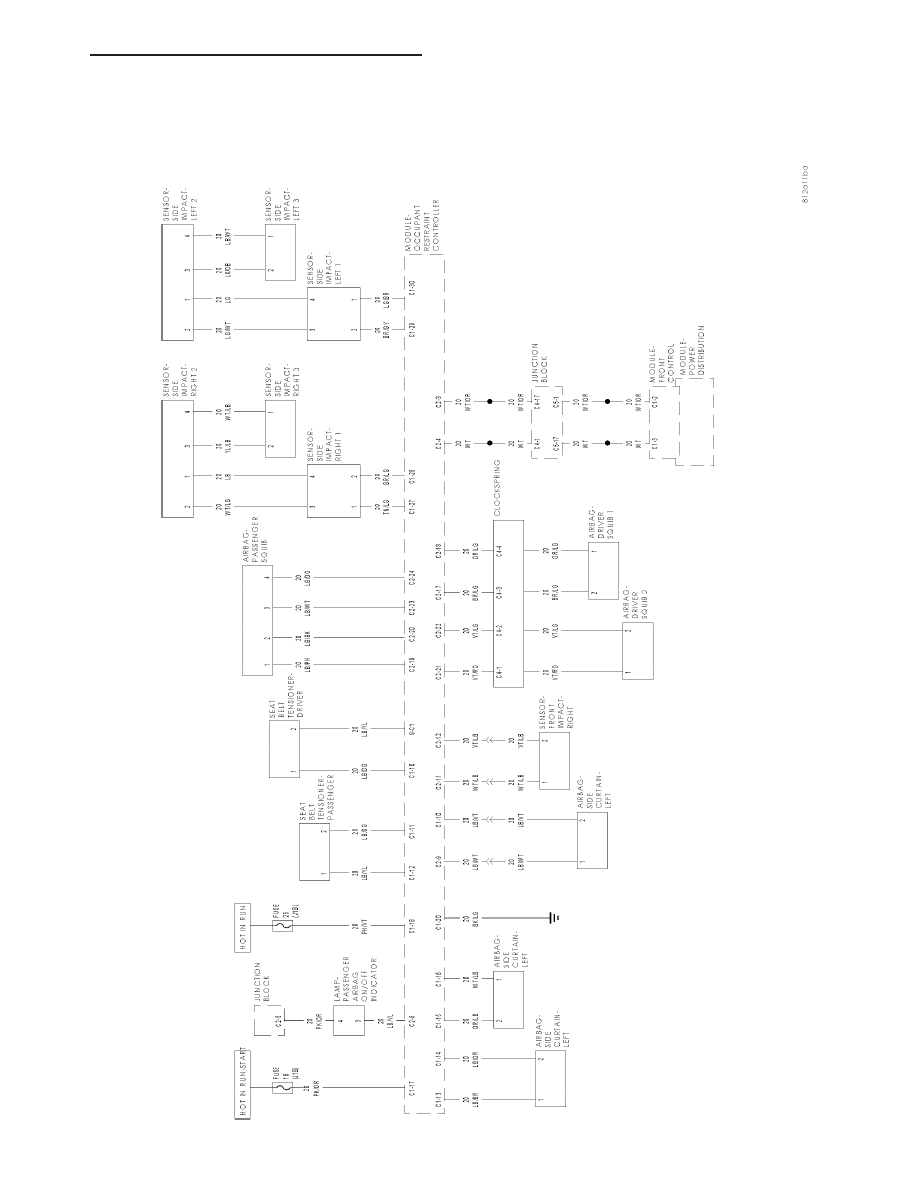

SCHEMATICS AND DIAGRAMS

OCCUP

ANT

RESTRAINT

CONTROLLER

SYSTEM

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 451

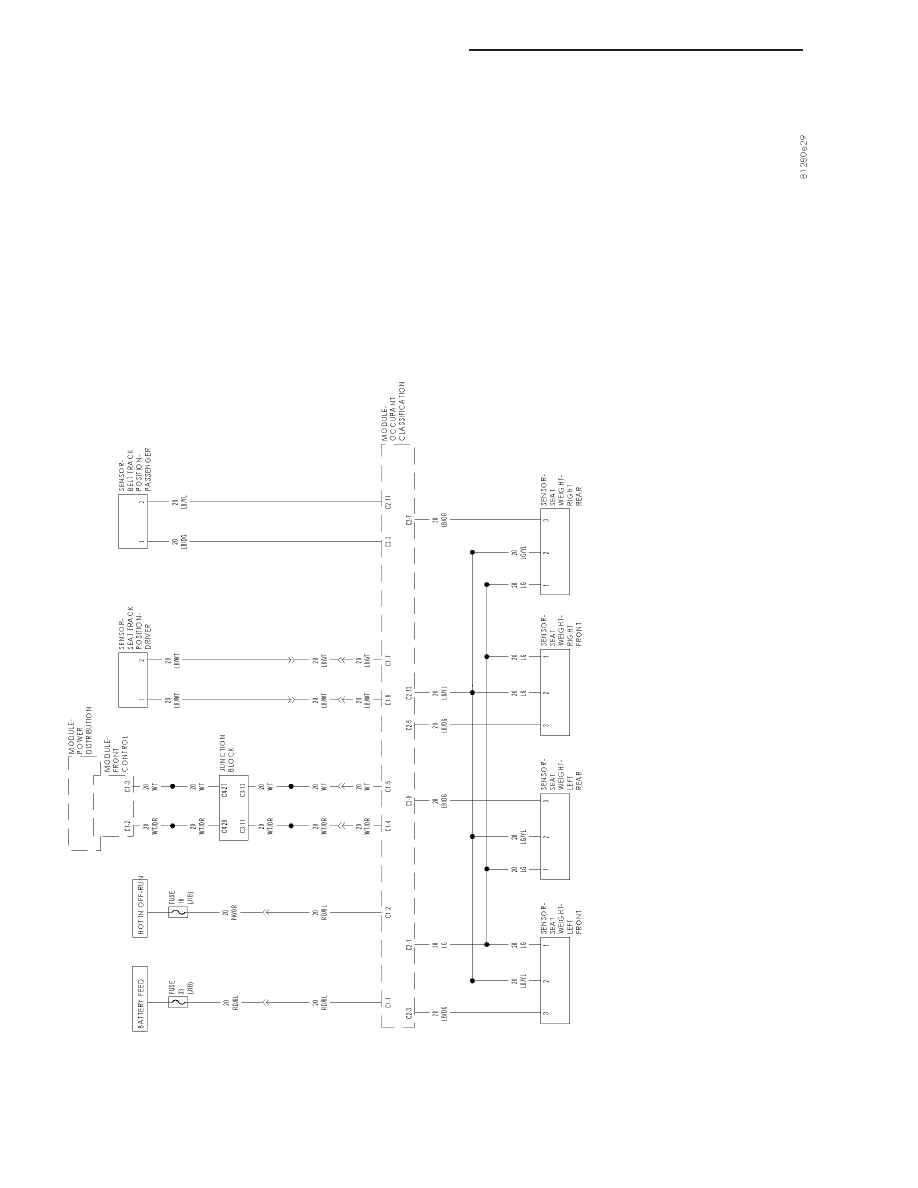

OCCUP

ANT

CLASSIFICA

TION

SYSTEM

8O - 452

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB
