Dodge Durango (HB). Manual - part 537

U0174-LOST COMMUNICATION W/LEFT SIDE SATELLITE ACCELERATION SENSOR 3 (CONTINUED)

For the Airbag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
The Occupant Restraint Controller (ORC) continuously communicates with the Left Side Impact Sensor 3 over
the sensor signal circuit. The sensor communication and on board diagnostics are powered by the ORC signal.

•

Set Condition:
This code will set, if the ORC and the Left Side Impact Sensor 3 do not establish and maintain valid data
communications.

Possible Causes

(R21) SIGNAL CIRCUIT SHORTED TO BATTERY

(R21) SIGNAL CIRCUIT SHORTED TO GROUND

(R21, R23) LEFT SIDE IMPACT SENSOR 3 CIRCUITS SHORTED TOGETHER

(R23) LEFT SIDE IMPACT SENSOR 3 GROUND CIRCUIT OPEN

(R21) LEFT SIDE IMPACT SENSOR 3 SIGNAL CIRCUIT OPEN

ORC, LEFT SIDE IMPACT SENSOR 3

Diagnostic Test

1.

VERIFY THAT DTC U0174- LOST COMMUNICATION W/LEFT SIDE SATELLITE ACCELERATION SENSOR
3 IS ACTIVE

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the igni-
tion must be turned off and the battery must be disconnected.
Turn the ignition on.

With the scan tool, read ORC DTCs.

Does the scan tool display active: U0174- LOST COMMUNICA-
TION W/LEFT SIDE SATELLITE ACCELERATION SENSOR 3?

Yes

>> Go To 2

No

>> Go To 9

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 417

U0174-LOST COMMUNICATION W/LEFT SIDE SATELLITE ACCELERATION SENSOR 3 (CONTINUED)

2.

CHECK THE (R21, R23) LEFT SIDE IMPACT SENSOR 3 SIGNAL AND GROUND CIRCUITS FOR A SHORT
TO BATTERY

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Left front Impact Sensor 3 connector.

Disconnect the ORC connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.

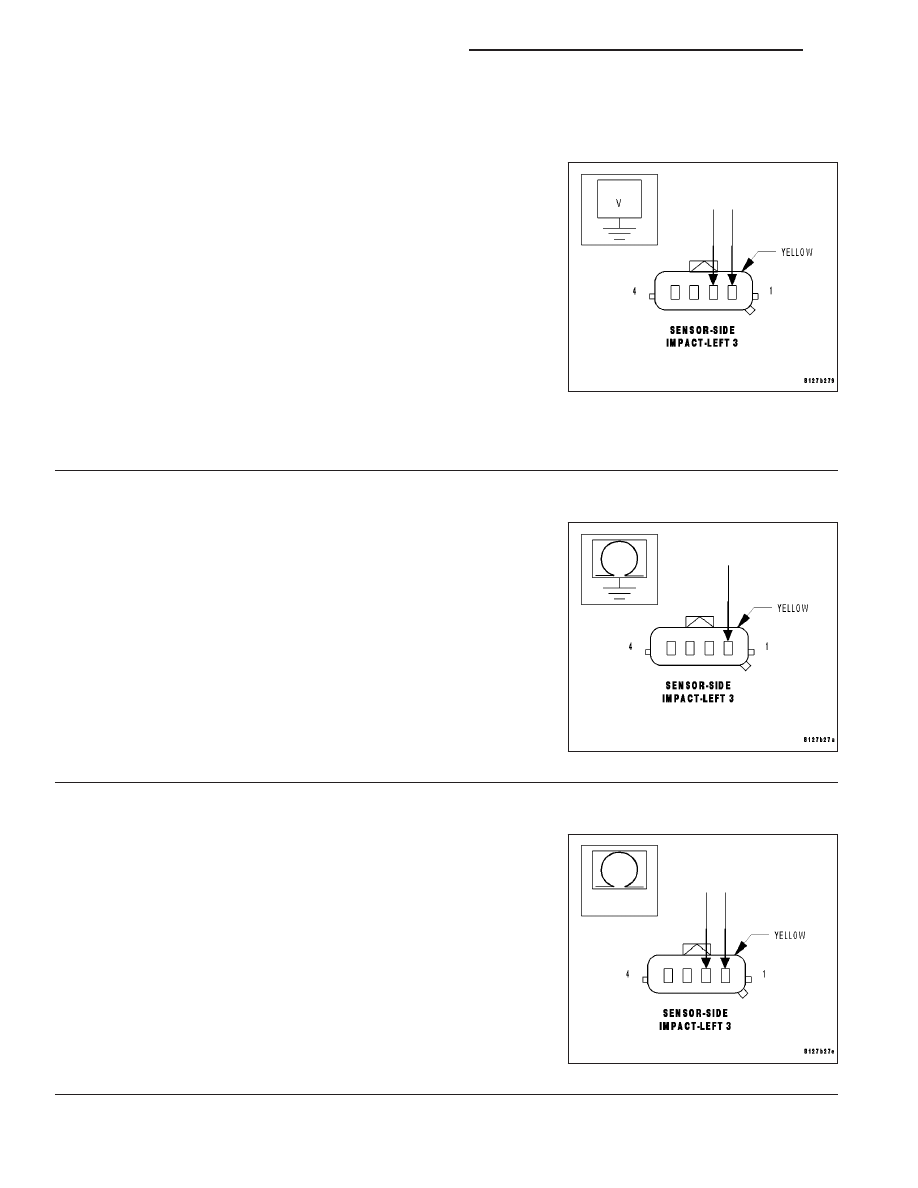

Measure the voltage of the (R21) Left Side Impact Sensor 3 Signal
circuit and (R23) Sensor Ground circuit at the Left Side Impact Sensor
3 connector and ground.

Is there any voltage present?

Yes

>> Repair the (R21, R23) Left Side Impact Sensor 3 circuits

for a short to battery.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

CHECK THE (R21) LEFT SIDE IMPACT SENSOR 3 SIGNAL CIRCUIT FOR A SHORT TO GROUND

WARNING: To avoid personal injury or death, turn ignition on,
then reconnect the battery.
Measure the resistance of the (R21) Left Side Impact Sensor 3 Signal
circuit between the Left Side Impact Sensor 3 connector and ground.

Is the resistance below 100K ohms?

Yes

>> Repair the (R21) Left Side Impact Sensor 3 Signal circuit

for a short to ground.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

CHECK THE (R21, R23) LEFT SIDE IMPACT SENSOR CIRCUITS FOR A SHORT TOGETHER

Measure the resistance between the (R21) Left Side Impact Sensor 3
Signal and (R23) Sensor Ground circuits at the Left Side Impact Sen-
sor 3 connector.

Is the resistance below 100K ohms?

Yes

>> Repair the (R21, R23) Left Side Impact Sensor 3 circuits

shorted together.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 5

8O - 418

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

U0174-LOST COMMUNICATION W/LEFT SIDE SATELLITE ACCELERATION SENSOR 3 (CONTINUED)

5.

CHECK THE (R23) LEFT SIDE IMPACT SENSOR 3 GROUND CIRCUIT FOR AN OPEN OR HIGH
RESISTANCE

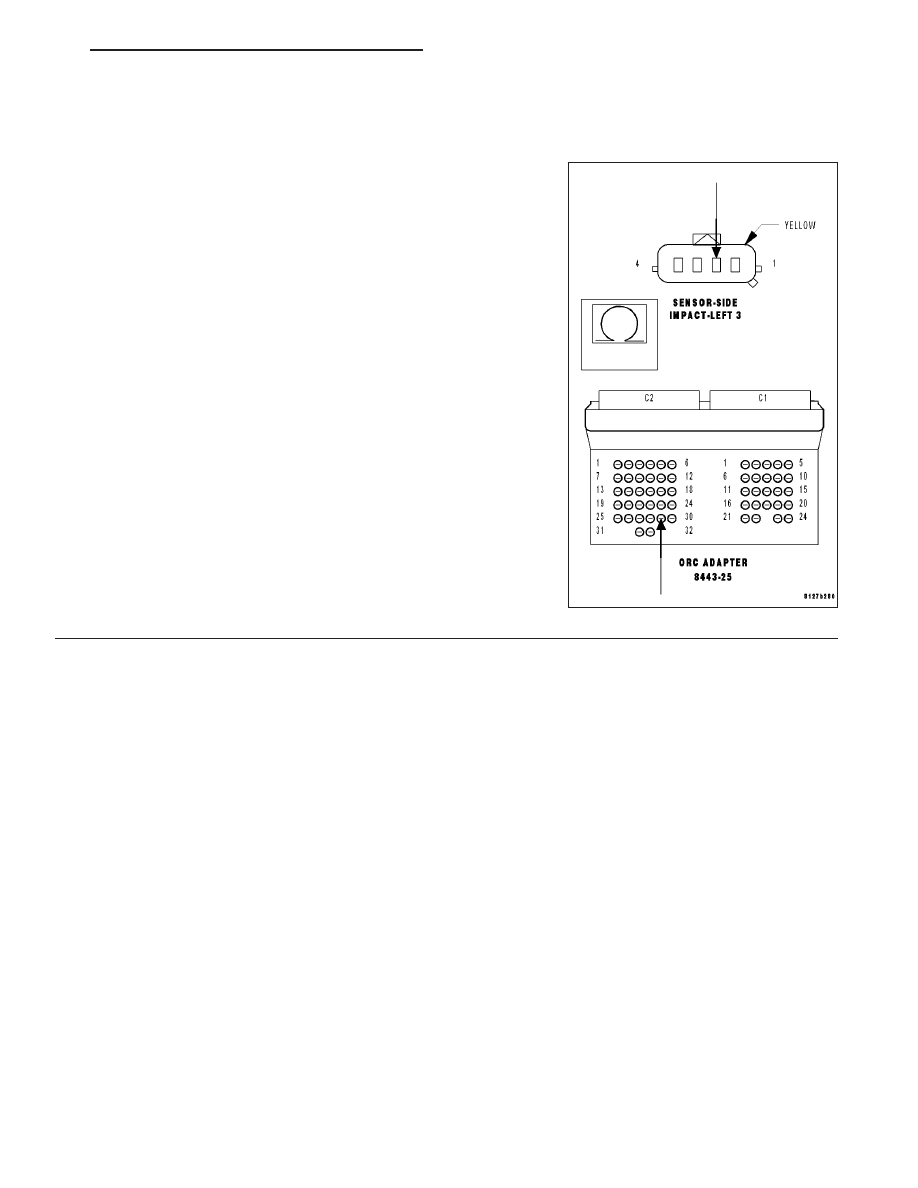

Connect the 8443 Load Tool ORC Adaptor to the Occupant Control
Module connector.

Measure the resistance of the (R23) Left Side Impact Sensor 3
Ground circuit between the Left Side Impact Sensor 3 connector and
the 8443 Load Tool ORC Adaptor.

Is the resistance below 1 ohm?

Yes

>> Go To 6

No

>> Repair the (R23) Left Side Impact Sensor 3 Ground circuit

for an open or high resistance.

Perform the ORC VERIFICATION TEST - VER 1.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 419

U0174-LOST COMMUNICATION W/LEFT SIDE SATELLITE ACCELERATION SENSOR 3 (CONTINUED)

6.

CHECK THE (R21) LEFT SIDE IMPACT SENSOR 3 SIGNAL CIRCUIT FOR AN OPEN OR HIGH
RESISTANCE

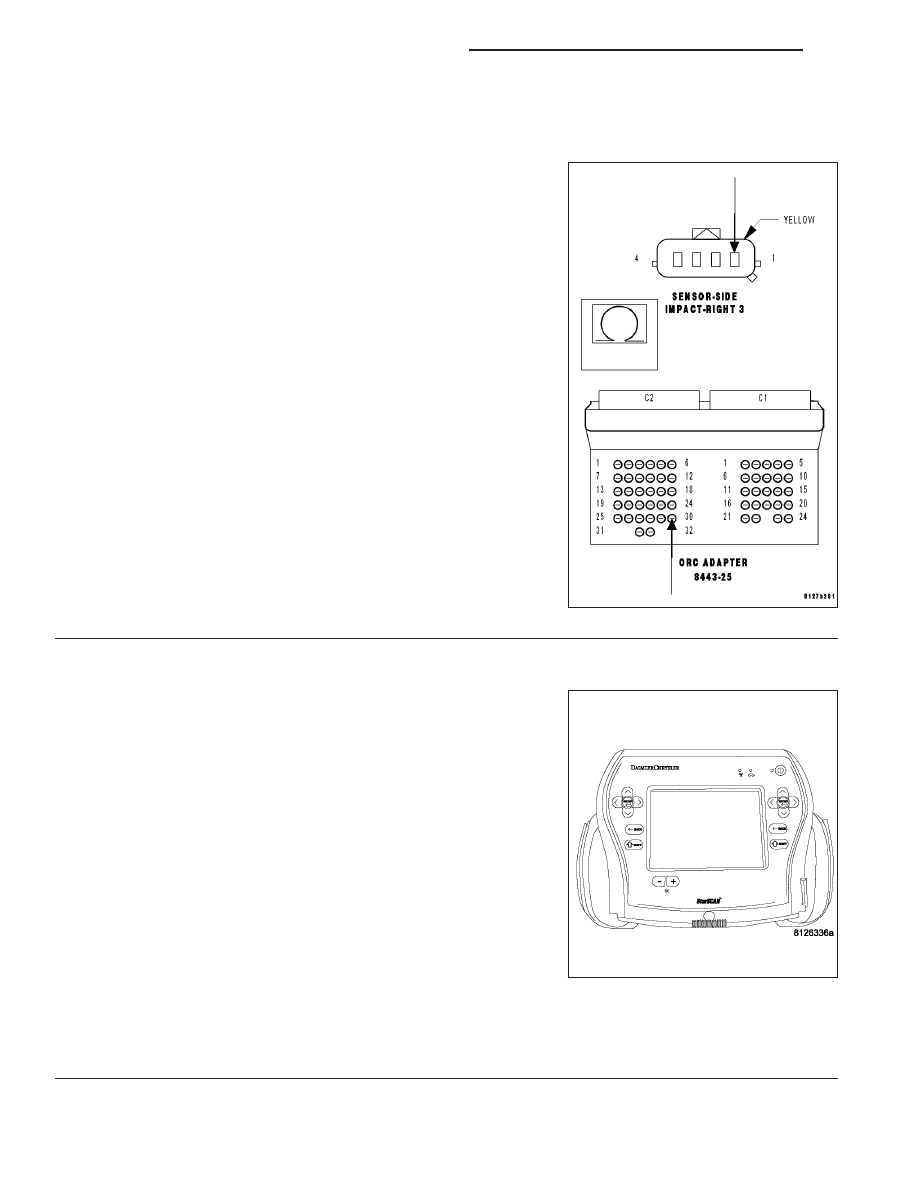

Measure the resistance of the (R21) Left Side Impact Sensor 3 Signal
circuit between the Left Side Impact Sensor 3 connector and the 8443
Load Tool ORC Adaptor.

Is the resistance below 1 ohm?

Yes

>> Go To 7

No

>> Repair the (R21) Left Side Impact Sensor 3 Signal circuit

for an open or high resistance.

Perform the ORC VERIFICATION TEST - VER 1.

7.

CHECK OPERATION OF THE LEFT SIDE IMPACT SENSOR 3

Replace the Left Side Impact Sensor 3.

Reconnect the vehicle body harness to the impact sensor.

Remove any special tools or jumper wires and reconnect all previously
disconnected components - except the Battery.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
Connect the scan tool to the Data Link Connector - use the most cur-
rent software available.

Use the scan tool and erase the stored codes in all airbag system
modules.

Turn the Ignition Off, and wait 15 seconds before turning the Ignition
On.

Wait one minute, and read active codes and if there are none present
read the stored codes.

Did the active Left Side Impact Sensor 3 DTC return?

Yes

>> Go To 8

No

>> Repair is complete.

Perform the ORC VERIFICATION TEST - VER 1.
