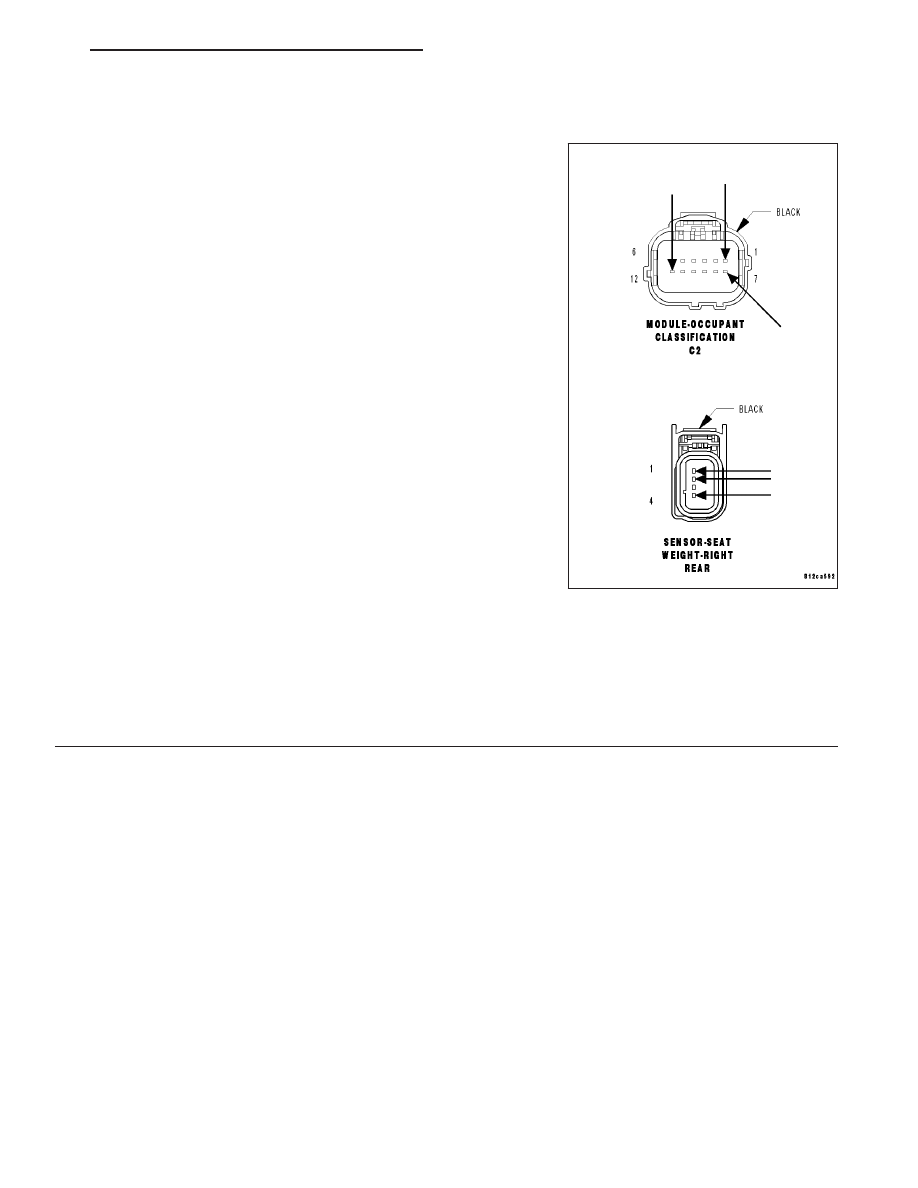

B1B87-PASSENGER SEAT WEIGHT SENSOR 1 - RIGHT REAR PERFORMANCE (CONTINUED)

5.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase all DTCs from all Airbag modules.

If any ACTIVE codes are present they must be resolved before diag-
nosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors.

Look for chaffed, pierced, pinched, or partially broken wires and bro-
ken, bent, pushed out, spread, corroded, or contaminated terminals.

The following additional checks may assist you in identifying a possi-
ble intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, monitor active codes as you work through the fol-
lowing steps.

WARNING: To avoid personal injury or death, maintain a safe dis-
tance from all airbags while performing the following steps.
Wiggle the wiring harness and connectors of the related airbag circuit
or component.

If codes are related to the Driver Airbag circuits, rotate the steering
wheel from stop to stop.

If only stored codes return, continue the test until the problem area
has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the active DTC in ques-
tion.

Does the scan tool display any ACTIVE DTCs?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 253

B1B88-PASSENGER SEAT WEIGHT SENSOR 1 - RIGHT REAR INPUT CIRCUIT LOW

8O - 254

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

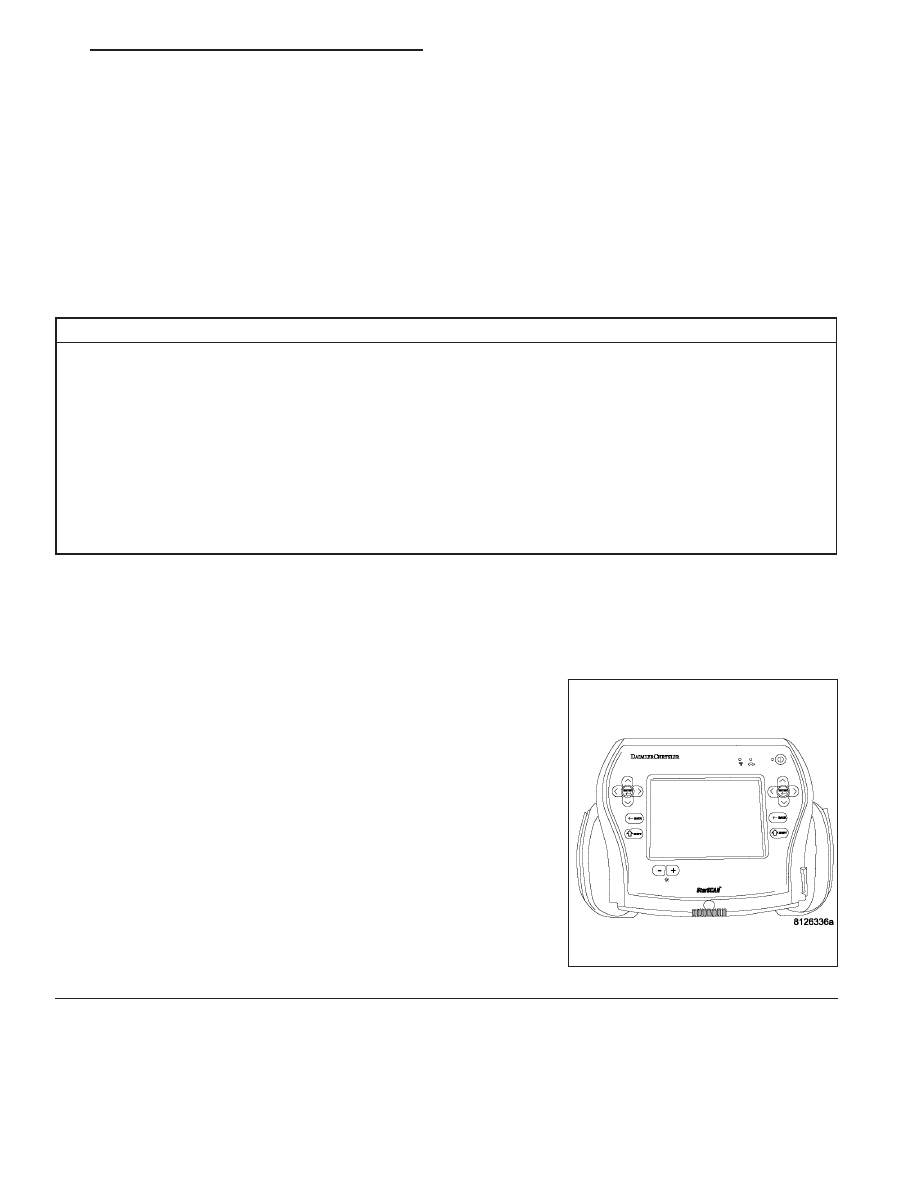

B1B88-PASSENGER SEAT WEIGHT SENSOR 1 - RIGHT REAR INPUT CIRCUIT LOW (CONTINUED)

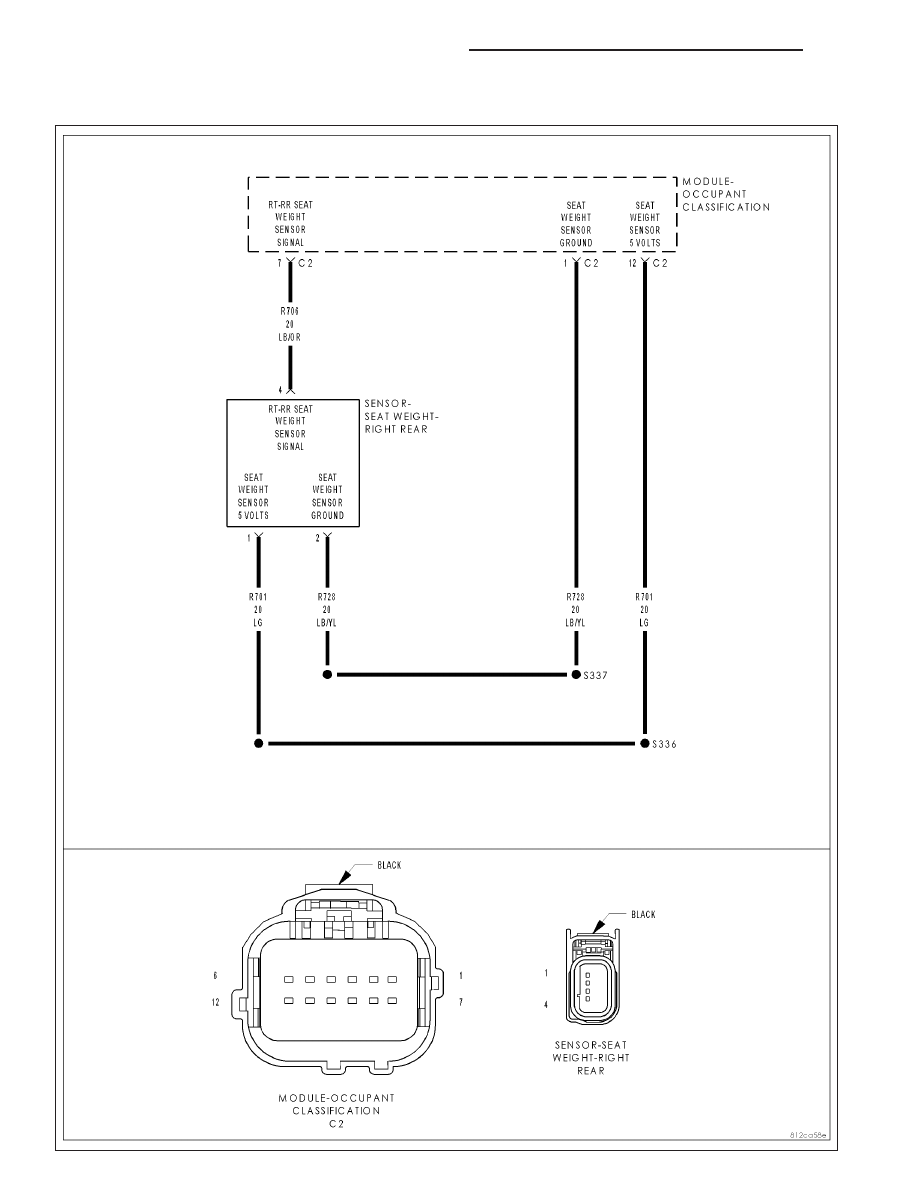

For the Occupant Classification System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the CAN bus ignition status is in IGN_RUN, the module checks the sensor input ranges.

•

Set Condition:
If the module detects that the sensor input is less than 4.0 ± 0.7% of the (R701) Seat Weight Sensor 5 Volt
circuit voltage. This DTC will also set if the (R701) Seat Weight Sensor 5 Volt circuit is shorted to ground.
However, this condition would prevent communication with the OCM and cause a Lost Communication With
OCM DTC to set in other modules.

Possible Causes

PASSENGER SEAT HARNESS IMPROPERLY ROUTED

PASSENGER SEAT HARNESS WIRES CHAFFED, PIERCED, PINCHED, PARTIALLY BROKEN

PASSENGER SEAT HARNESS CONNECTOR TERMINALS BROKEN, BENT PUSHED OUT, SPREAD,
CORRODED, CONTAMINATED

(R706) RT-RR SEAT WEIGHT SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

(R706) RT-RR SEAT WEIGHT SENSOR SIGNAL CIRCUIT OPEN

(R701) SEAT WEIGHT SENSOR 5 VOLT CIRCUIT OPEN

RIGHT-REAR SEAT WEIGHT SENSOR

OCCUPANT CLASSIFICATION MODULE (OCM)

Diagnostic Test

1.

CHECK FOR ACTIVE INTERNAL FAULTS, IGNITION FAULTS, & BATTERY FAULTS IN THE OCCUPANT
CLASSIFICATION MODULE (OCM)

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the igni-
tion must be turned off and the battery must be disconnected.
Turn the ignition on, then off, and then on again.

With the scan tool, read Occupant Classification Module (OCM) DTCs.

Does the scan tool display any active DTCs relating to internal
faults, ignition faults, or battery faults?

Yes

>> Diagnose and repair the DTCs. Refer to the Table of Con-

tents in this Section for a complete list of symptoms.

No

>> Go To 2

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 255

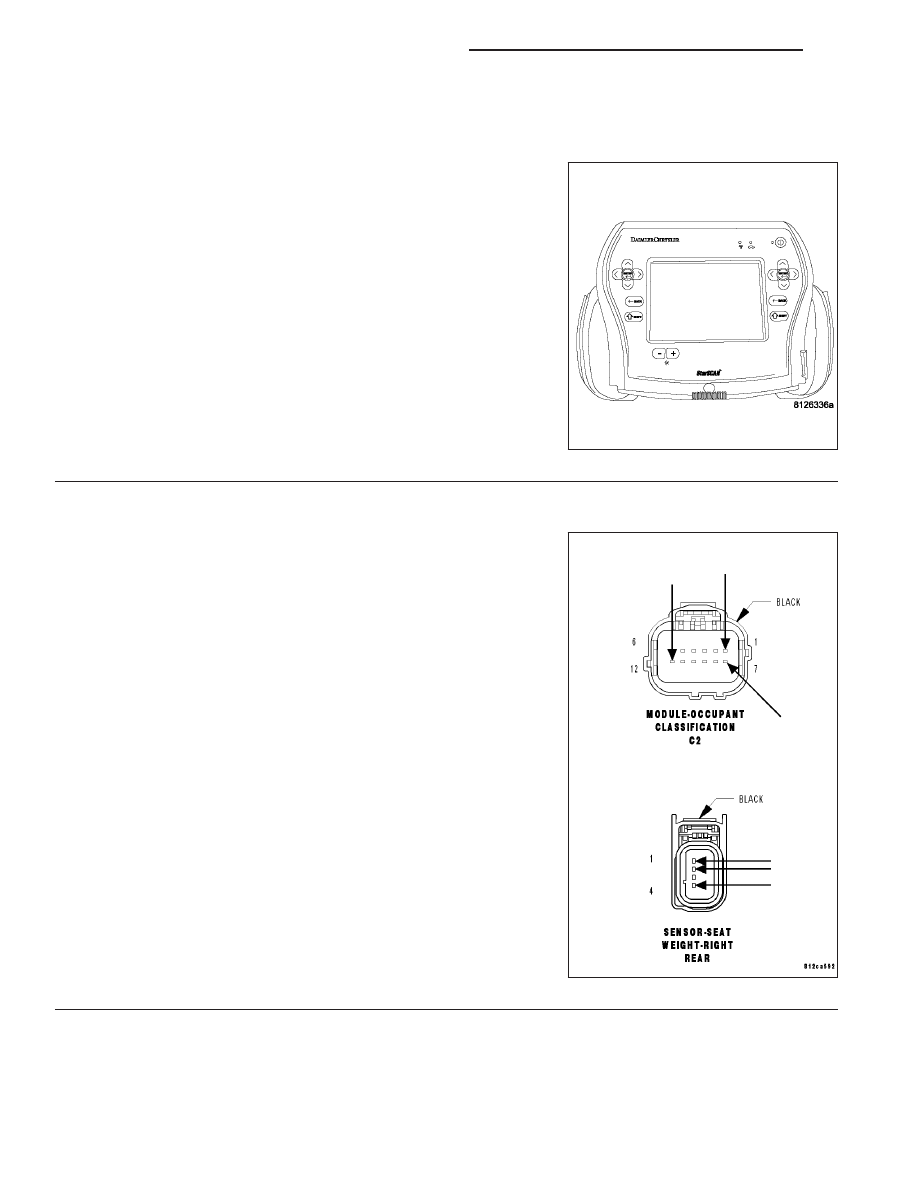

B1B88-PASSENGER SEAT WEIGHT SENSOR 1 - RIGHT REAR INPUT CIRCUIT LOW (CONTINUED)

2.

VERIFY THAT DTC B1B88–PASSENGER SEAT WEIGHT SENSOR 1 - RIGHT REAR INPUT CIRCUIT LOW
IS ACTIVE

With the scan tool, read OCM DTCs.

Does the scan tool display active: B1B88–PASSENGER SEAT
WEIGHT SENSOR 1 - RIGHT REAR INPUT CIRCUIT LOW?

Yes

>> Go To 3

No

>> Go To 10

3.

INSPECT PASSENGER SEAT HARNESS WIRES & CONNECTORS

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the Passenger
Seat Harness wiring and connectors. Look for chaffed, pierced,
pinched, or partially broken wires and broken, bent, pushed out,
spread, corroded, or contaminated terminals.

Are any of these conditions present?

Yes

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the
Seat Harness if the condition inspecting or testing for is present
in the Seat Harness.

Replace the Passenger Seat Harness in accordance with
the Service Information.

Perform OCS VERIFICATION TEST - VER 1.

No

>> Go To 4

8O - 256

RESTRAINTS - ELECTRICAL DIAGNOSTICS
