B1B21-PASSENGER SIDE CURTAIN AIRBAG SQUIB 1 CIRCUIT HIGH

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 117

B1B21-PASSENGER SIDE CURTAIN AIRBAG SQUIB 1 CIRCUIT HIGH (CONTINUED)

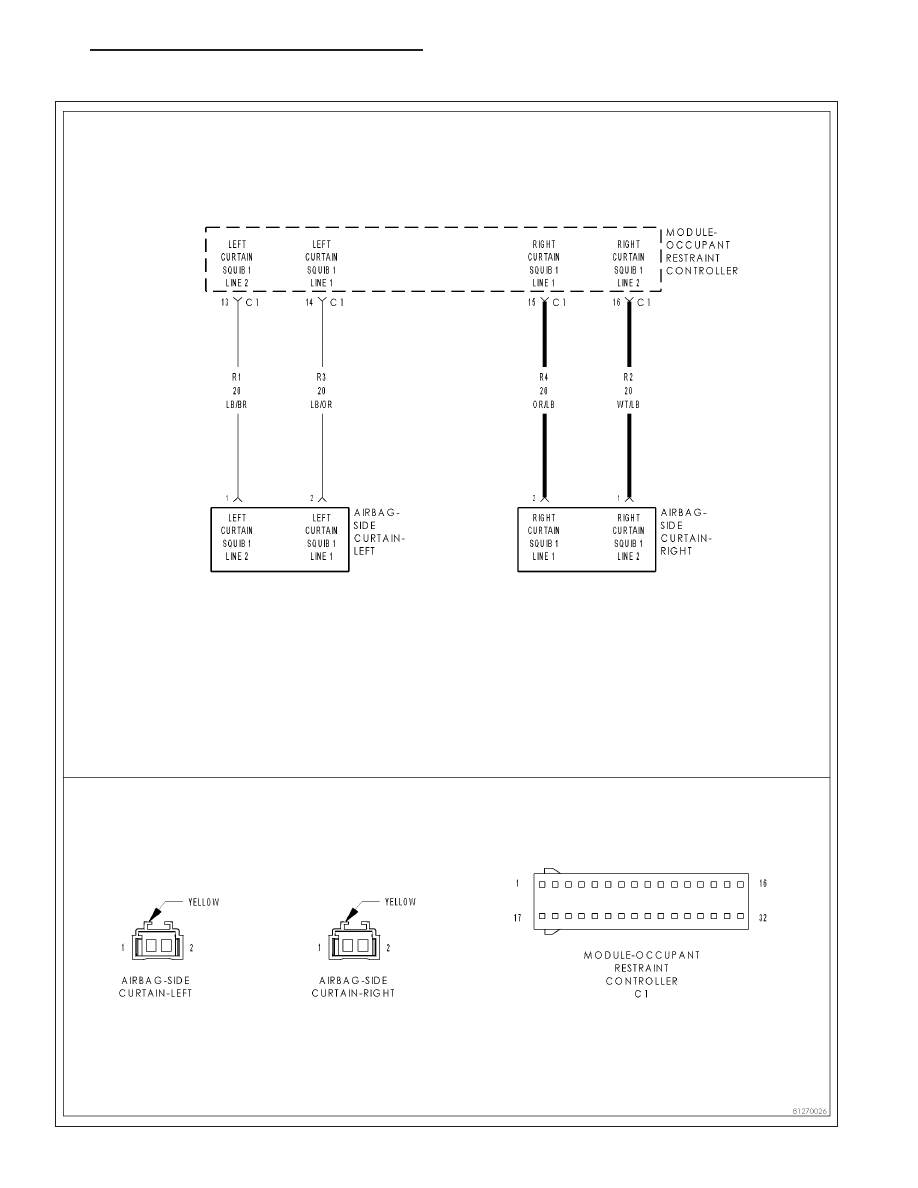

For the Air Bag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIA-
GRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on, the ORC monitors the voltage on the Right Curtain Squib 1 circuits.

•

Set Condition:
When the ORC detects voltage on the Right Curtain Squib 1 circuits.

Possible Causes

(R4) RIGHT CURTAIN 1 LINE 1 OR (R2) RIGHT CURTAIN SQUIB 1 LINE 2 SHORTED TO BATTERY

RIGHT SIDE CURTAIN AIRBAG

OCCUPANT RESTRAINT CONTROLLER

Diagnostic Test

1.

DETERMINE ACTIVE OR STORED DTC

NOTE: Ensure the battery is fully charged.

NOTE: The Scan Tool, SRS Airbag Load Tool MRL 8443 and
DVOM are required to perform the following test.

NOTE: When reconnecting airbag system components the Igni-
tion must be turned off and the Battery must be disconnected.

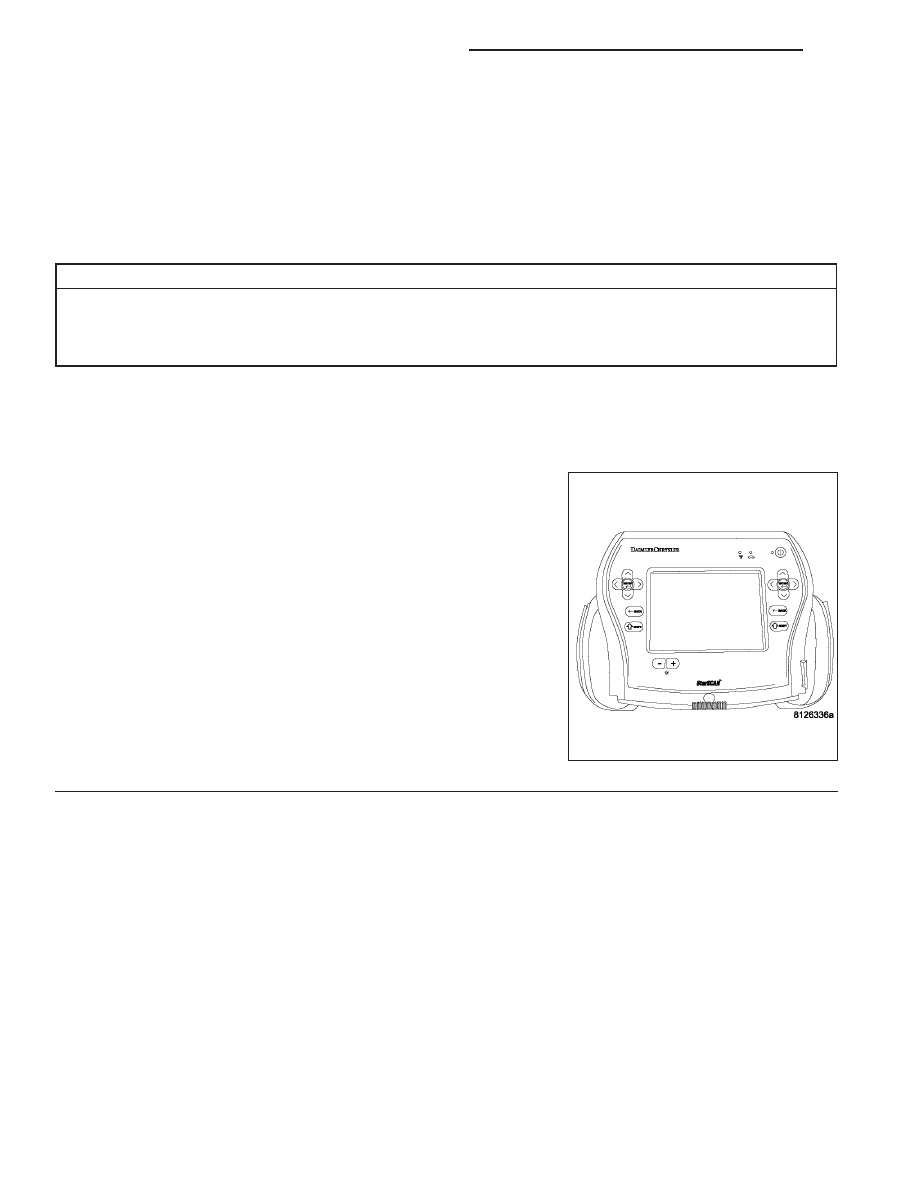

Select Active or Stored DTC.

Is the DTC active or stored?

ORC - ACTIVE DTC

Go To 2

ORC - STORED DTC

Go To 5

8O - 118

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

B1B21-PASSENGER SIDE CURTAIN AIRBAG SQUIB 1 CIRCUIT HIGH (CONTINUED)

2.

RIGHT SIDE CURTAIN AIRBAG SHORTED TO BATTERY

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Right Side Curtain Airbag connector(s).

WARNING: To avoid personal injury or death, do not place an
intact uncoupled curtain airbag face down on a hard surface, the
airbag will propel into the air if accidentally deployed.

NOTE: Check connectors - Clean and repair as necessary.

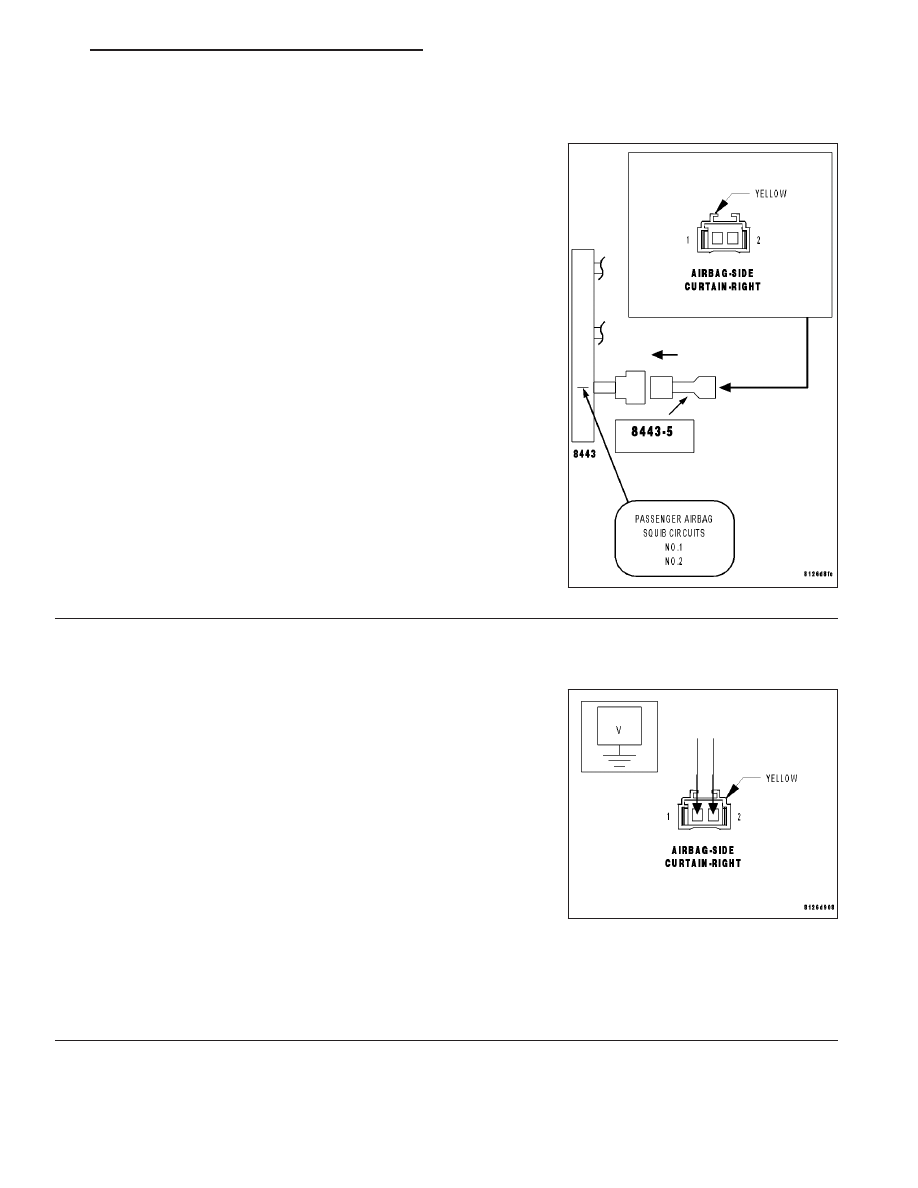

Connect the 8443 Load Tool and appropriate Jumper to the Right Side
Curtain Airbag connector(s).

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, read the active Occupant Restraint Controller
DTC’s.

Does the scan tool display PASSENGER SIDE CURTAIN SQUIB
1 CIRCUIT HIGH?

Yes

>> Go To 3

No

>> Replace the Right Side Curtain Airbag in accordance with

Service Information.

Perform AIRBAG VERIFICATION TEST - VER 1

3.

(R4) RIGHT CURTAIN SQUIB 1 LINE 1 AND/OR (R2) RIGHT CURTAIN SQUIB 1 LINE 2 SHORTED TO
BATTERY.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the 8443 Load Tool and Jumper from the Right Side Cur-
tain Airbag harness connector.

Disconnect the ORC harness connector(s).

NOTE: Check connectors - Clean and repair as necessary.
Connect the 8443 Load Tool ORC Adaptor to the ORC harness con-
nector.

Measure the voltage on the (R4) Right Curtain Squib 1 Line 1 circuit
between the Right Side Curtain Airbag harness connector and ground.

Measure the voltage on the (R2) Right Curtain Squib 1 Line 2 circuits
between the Right Side Curtain Airbag harness connector and ground.

Is there any voltage on either circuit?

Yes

>> Repair (R4) Right Curtain Squib 1 Line 1 and/or (R2) Right Curtain Squib 1 Line 2 shorted to battery.

Perform AIRBAG VERIFICATION TEST - VER 1

No

>> Go to 4

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 119

B1B21-PASSENGER SIDE CURTAIN AIRBAG SQUIB 1 CIRCUIT HIGH (CONTINUED)

4.

OCCUPANT RESTRAINT CONTROLLER

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

WARNING: If the Airbag Control Module is dropped at any time, it must be replaced. Failure to take the
proper precautions can result in accidental airbag deployment and personal injury or death.

NOTE: When reconnecting airbag system components the Ignition must be turned off and the Battery must
be disconnected.

If there are no possible causes remaining, view repair.

Repair

Replace the Occupant Restraint Controller in accordance with Service Information.

Perform AIRBAG VERIFICATION TEST - VER 1

5.

STORED ORC DTC

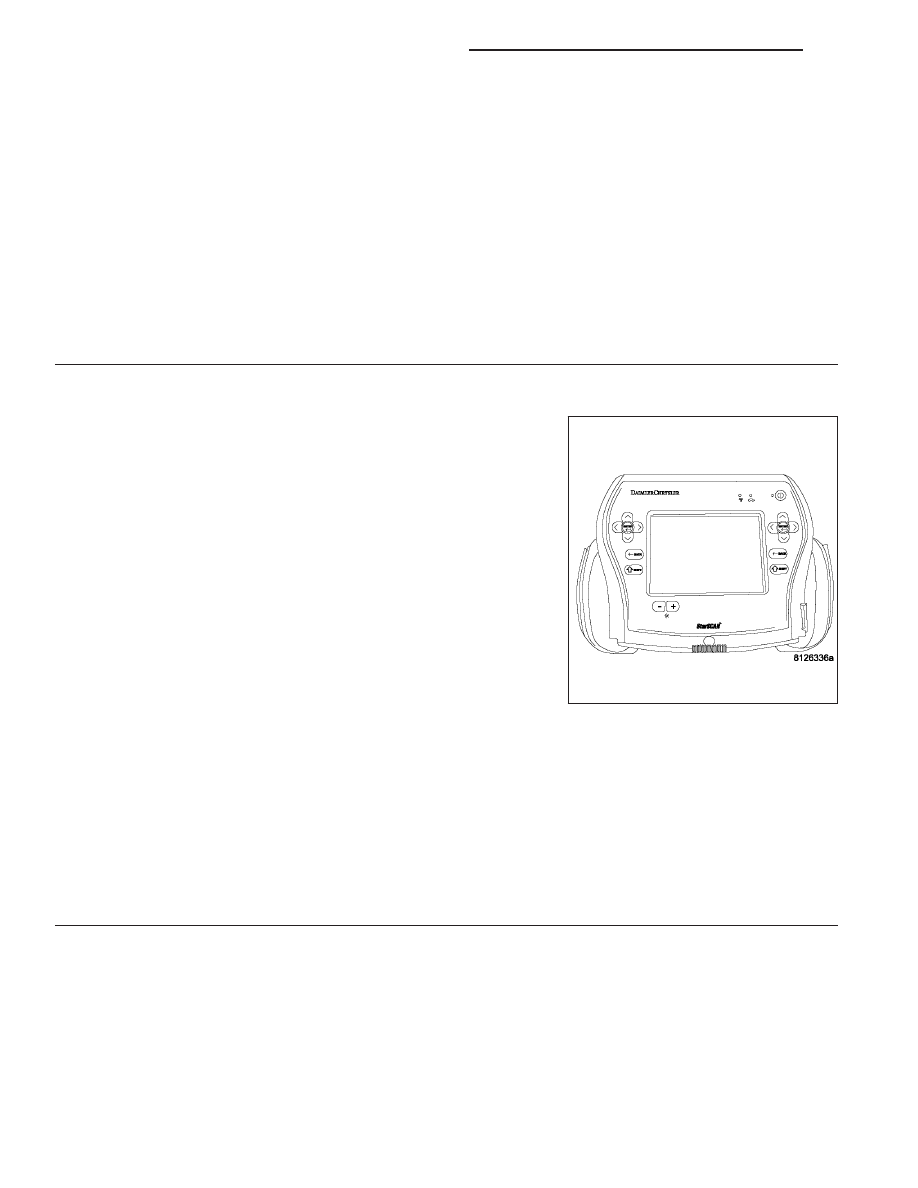

With the scan tool, record and erase all DTC’s from all Airbag System
Modules.

If any ACTIVE codes are present they must be resolved before diag-
nosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors.

Look for chaffed, pierced, pinched, or partially broken wires and bro-
ken, bent, pushed out, spread, corroded, or contaminated terminals.

The following additional checks may assist you in identifying a possi-
ble intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool monitor active codes as you work through the fol-
lowing steps.

Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

IF only stored codes return continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting active DTC in question.

Are any ACTIVE DTCs present?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer
