Dodge Durango (HB). Manual - part 420

2.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Move the Seat Switch in the Rear Vertical position 3 times.

With the scan tool, read DTC’s.

Does the scan tool display B1D83–SEAT REAR VERTICAL
MOTOR CONTROL CIRCUIT PERFORMANCE?

Yes

>> Go To 3

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform POWER SEAT SYSTEM VERIFICATION TEST -
VER 1.

3.

CHECK THE (G402) DRIVER SEAT REAR VERTICAL
POSITION SENSE VOLTAGE

Disconnect the Rear Driver Vertical Seat Adjuster Motor.

Note: Check connectors – Clean and repair as necessary.
Move the Seat Switch in the rear vertical position during the next step.

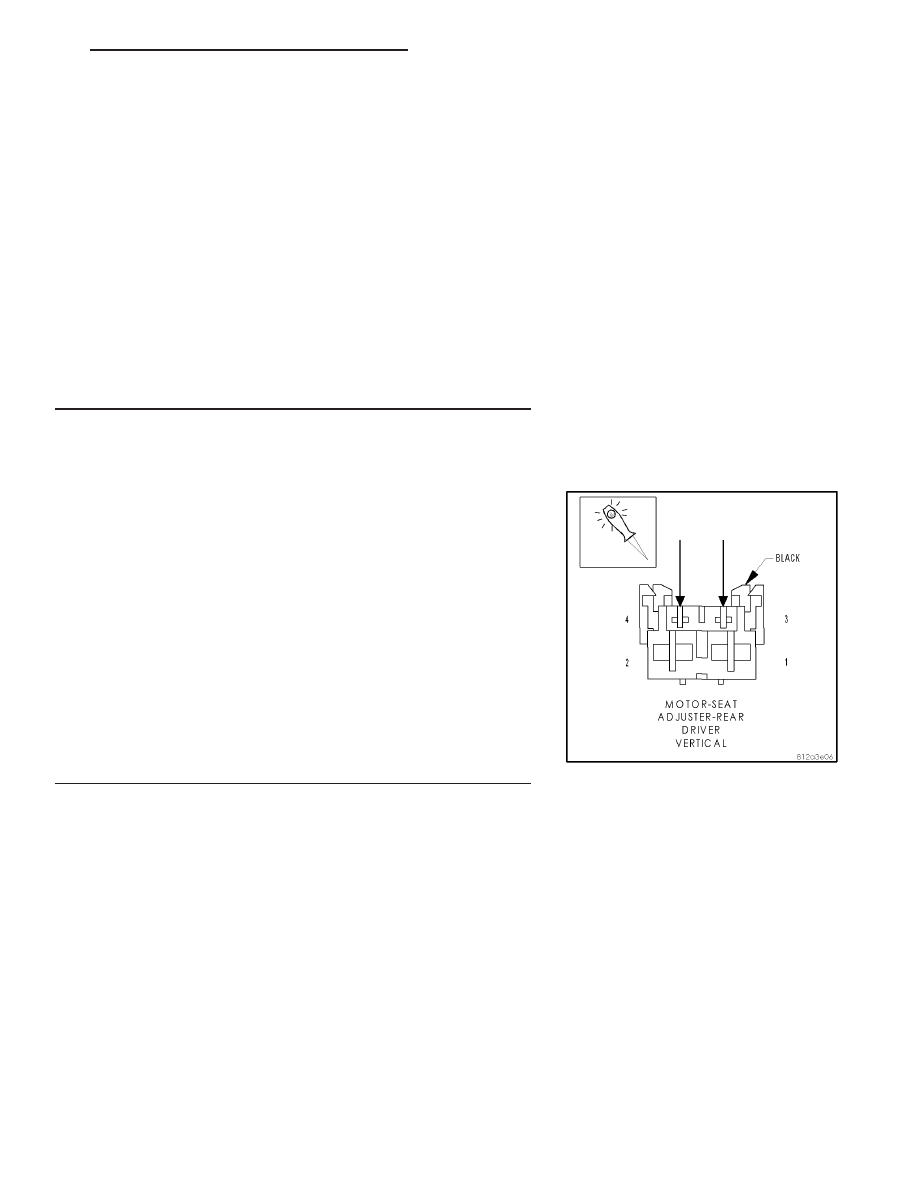

Using a 12-volt test light connect one lead to the (G402) Driver Seat
Rear Vertical Position Sense circuit and the other lead to Driver Seat
Rear Vertical Sensor Ground at the Driver Rear Vertical Seat Adjuster
Motor connector.

Does the test light illuminate for approximately 2 seconds then

turn off with the seat switch engaged?

Yes

>> Go To 4

No

>> Go To 5

HB

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 193

B1D83–SEAT REAR VERTICAL MOTOR CONTROL CIRCUIT PERFORMANCE — (CONTINUED)

4.

CHECK THE DRIVER SEAT REAR VERTICAL UP/DOWN
DRIVER VOLTAGE

Move the Seat Switch in the rear vertical position during the next step.

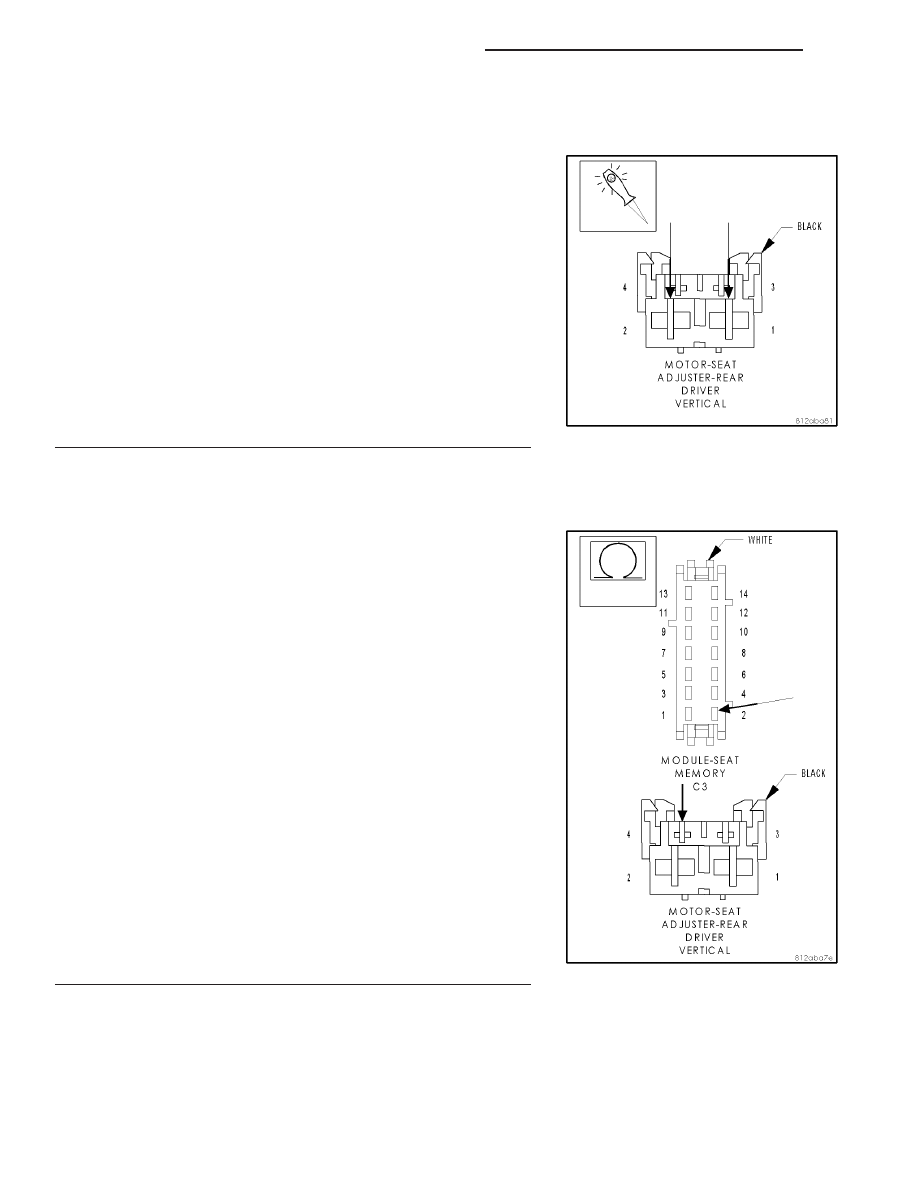

Using a 12-volt test light connect one lead to the (P111) Driver Seat
Rear Vertical Up Driver circuit and the other lead to (P113) Driver Seat
Rear Vertical Down Driver circuit at the Rear Driver Vertical Seat
Adjuster Motor connector.

Does the test light illuminate with the seat switch engaged?

Yes

>> Replace the Rear Driver Vertical Seat Adjuster motor

assembly.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

No

>> Go To 7

5.

CHECK THE (G402) DRIVER SEAT REAR VERTICAL
POSITION SENSE WIRE FOR AN OPEN

Disconnect the Seat Memory Module C3 connector.

Note: Check connectors – Clean and repair as necessary.

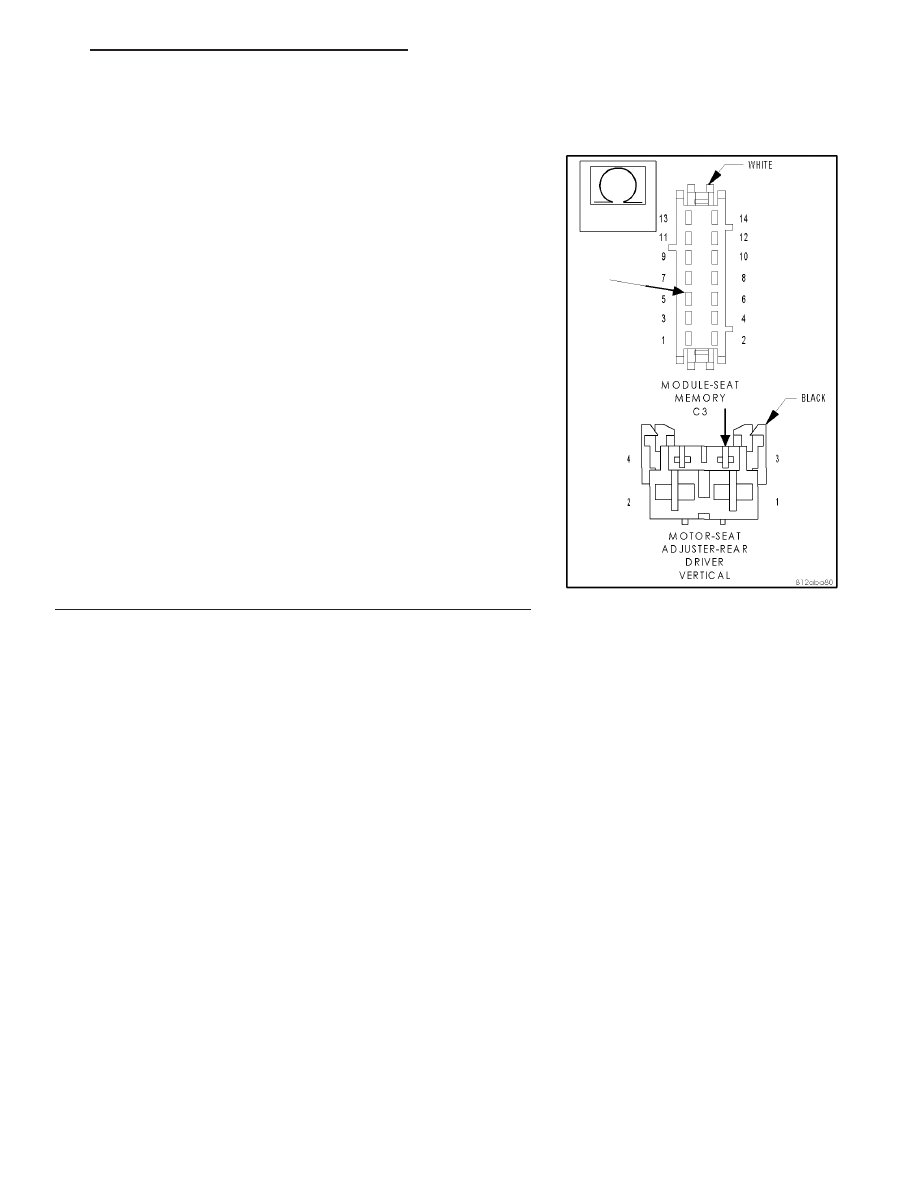

Measure the resistance of the (G402) Driver Seat Rear Vertical Posi-
tion Sense circuit at the Rear Driver Vertical Seat Adjuster Motor con-
nector to the C3 connector.

Is the resistance above 1.0 ohm?

Yes

>> Repair the (G402) Driver Seat Rear Vertical Position

Sense circuit for an open.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

No

>> Go To 6

8N - 194

POWER SEATS - ELECTRICAL DIAGNOSTICS

HB

B1D83–SEAT REAR VERTICAL MOTOR CONTROL CIRCUIT PERFORMANCE — (CONTINUED)

6.

CHECK THE (G492) DRIVER SEAT REAR VERTICAL SENSOR
GROUND FOR AN OPEN

Measure the resistance of the (G492) Driver Seat Rear Vertical Sen-
sor Ground circuit at the Driver Rear Vertical Seat Adjuster Motor con-
nector to the C3 connector.

Is the resistance above 1.0 ohm?

Yes

>> Repair the (G492) Driver Seat Rear Vertical Senor Ground

circuit for an open.

Perform MEMORY SYSTEM VERIFICATION TEST – VER
1

No

>> Replace the Seat Memory Module.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

HB

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 195

B1D83–SEAT REAR VERTICAL MOTOR CONTROL CIRCUIT PERFORMANCE — (CONTINUED)

7.

CHECK THE (P111) DRIVER SEAT REAR VERTICAL UP
DRIVER WIRE FOR AN OPEN

Disconnect the Seat Memory Module C3 connector.

Note: Check connectors – Clean and repair as necessary.

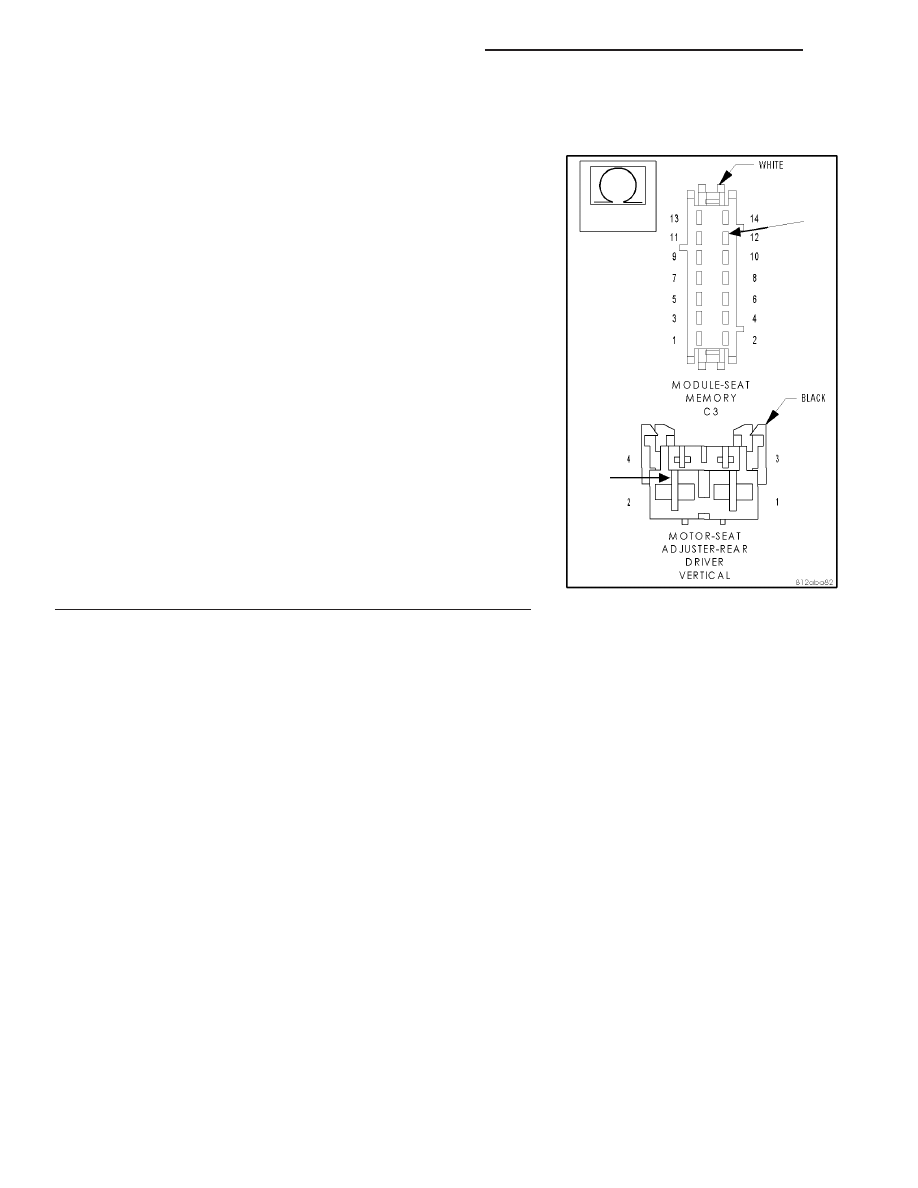

Measure the resistance of the (P111) Driver Seat Rear Vertical Up
Driver circuit at the Driver Rear Vertical Seat Adjuster Motor connector
to the C3 connector.

Is the resistance above 1.0 ohm?

Yes

>> Repair the (P111) Driver Seat Rear Vertical Up Driver cir-

cuit for an open.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

No

>> Go To 8

8N - 196

POWER SEATS - ELECTRICAL DIAGNOSTICS

HB

B1D83–SEAT REAR VERTICAL MOTOR CONTROL CIRCUIT PERFORMANCE — (CONTINUED)
