HB

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 149

B1D63–POWER SEAT SWITCH OPEN

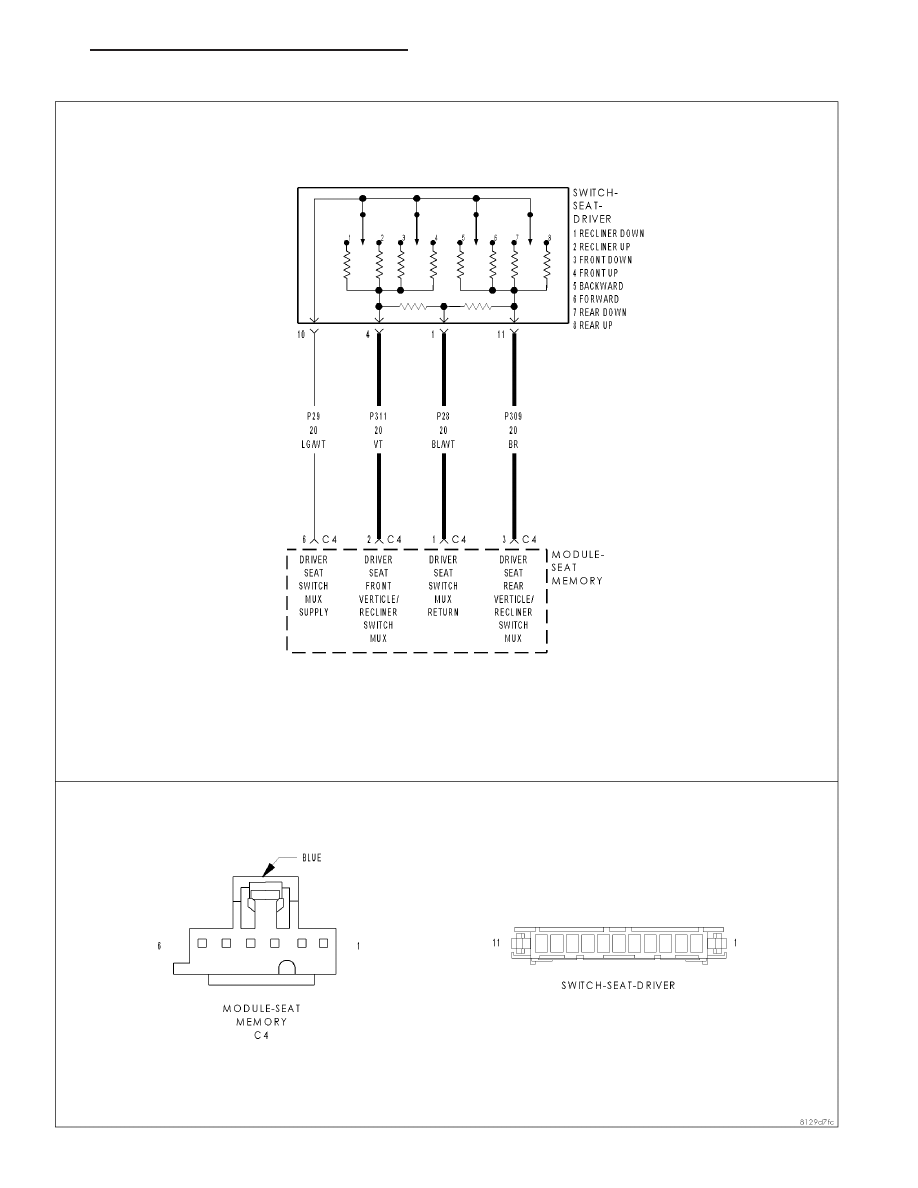

For the Power Seat System circuit diagram(Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Seat Memory Module detects an open driver seat switch MUX circuit this code will set.

Possible Causes

(P309) DRIVER SEAT REAR VERTICAL/HORIZONTAL SWITCH MUX OPEN

(P311) DRIVER SEAT FRONT VERTICAL/RECLINER SWITCH MUX OPEN

(P28) DRIVER SEAT SWITCH MUX RETURN OPEN

DRIVER SEAT SWITCH

SEAT MEMORY MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

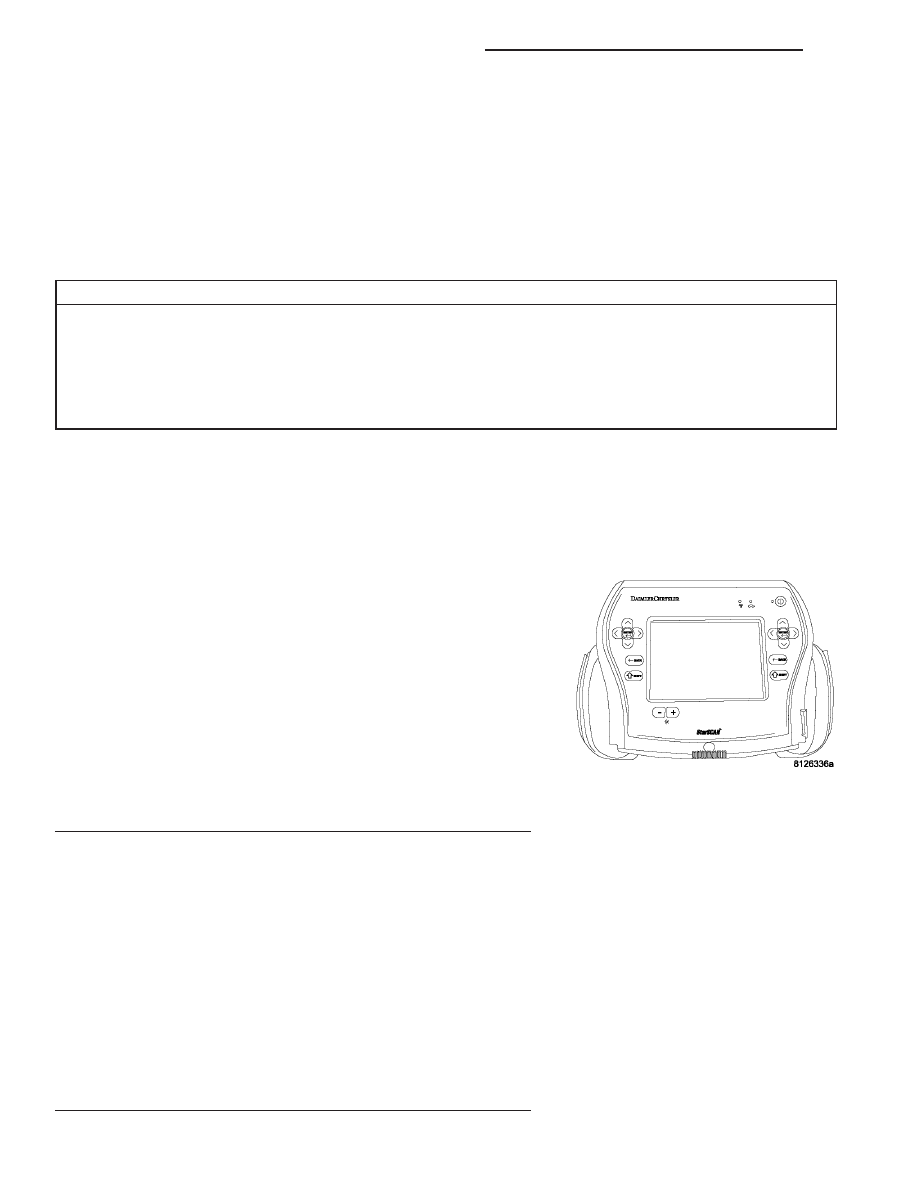

With the scan tool, record and erase DTC’s

Press the Seat Switch in all directions several times.

Wait one minute.

With the scan tool, read DTC’s.

Does the scan tool display B1D63–POWER SEAT SWITCH
OPEN?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform POWER SEAT SYSTEM VERIFICATION TEST -
VER 1.

2.

CHECK THE (P309) DRIVER SEAT REAR VERTICAL/
HORIZONTAL SWITCH MUX CIRCUIT RESISTANCE

Disconnect the Seat Memory Module C4 connector.

Note: Check connectors - Clean and repair as necessary.
Measure the resistance between the (P309) Driver Seat Rear Vertical/
Horizontal Switch MUX circuit and the (P28) Driver Seat Switch MUX
Return circuit in the C4 connector.

Is the resistance 47.0 ohms + or – 1.0?

Yes

>> Go To 3

No

>> Go To 5

8N - 150

POWER SEATS - ELECTRICAL DIAGNOSTICS

HB

B1D63–POWER SEAT SWITCH OPEN —

(CONTINUED)

3.

CHECK THE (P311) DRIVER SEAT FRONT VERTICAL/
RECLINER SWITCH MUX CIRCUIT RESISTANCE

Measure the resistance between the (P311) Driver Seat Front Vertical/
Recliner Switch MUX circuit and the (P28) Driver Seat Switch MUX
Return circuit in the C4 connector.

Is the resistance 47.0 ohms + or – 1.0?

Yes

>> Replace the Seat Memory Module.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

No

>> Go To 4

4.

CHECK THE (P311) DRIVER SEAT FRONT VERTICAL/
RECLINER SWITCH MUX WIRE RESISTANCE Disconnect the
Driver Seat Switch.

Note: Note:Check connectors - Clean and repair as necessary.
Measure the resistance of the (P311) Driver Seat Front Vertical/Re-
cliner Switch MUX circuit between the C4 connector and the Driver
Seat Switch connector.

Is the resistance below 1.0 ohm?

Yes

>> Replace the Driver Seat Switch.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

No

>> Repair the (P311) Driver Seat Front Vertical/Recliner

Switch MUX circuit for an open.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

5.

CHECK THE (P309) DRIVER SEAT REAR VERTICAL/
HORIZONTAL SWITCH MUX WIRE RESISTANCE

Measure the resistance of the (P309) Driver Seat Rear Vertical/Hori-
zontal Switch MUX circuit between the C4 connector and the Driver
Seat Switch connector.

Is the resistance below 1.0 ohm?

Yes

>> Go To 6

No

>> Repair the (P309) Driver Seat Rear Vertical/Horizontal

Switch MUX circuit for an open.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

HB

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 151

B1D63–POWER SEAT SWITCH OPEN —

(CONTINUED)

6.

CHECK THE (P28) DRIVER SEAT SWITCH MUX RETURN
WIRE RESISTANCE

Measure the resistance of the (P28) Driver Seat Switch MUX Return
circuit between the C4 connector and the Driver Seat Switch connec-
tor.

Is the resistance below 1.0 ohm?

Yes

>> Replace the Driver Seat Switch.

Perform BODY VERIFICATION TEST – VER 1

No

>> Repair the (P28) Driver Seat Switch MUX Return circuit

for an open.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1
