B1634-LEFT HI BEAM CONTROL CIRCUIT HIGH

HB

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 11

B1634-LEFT HI BEAM CONTROL CIRCUIT HIGH (CONTINUED)

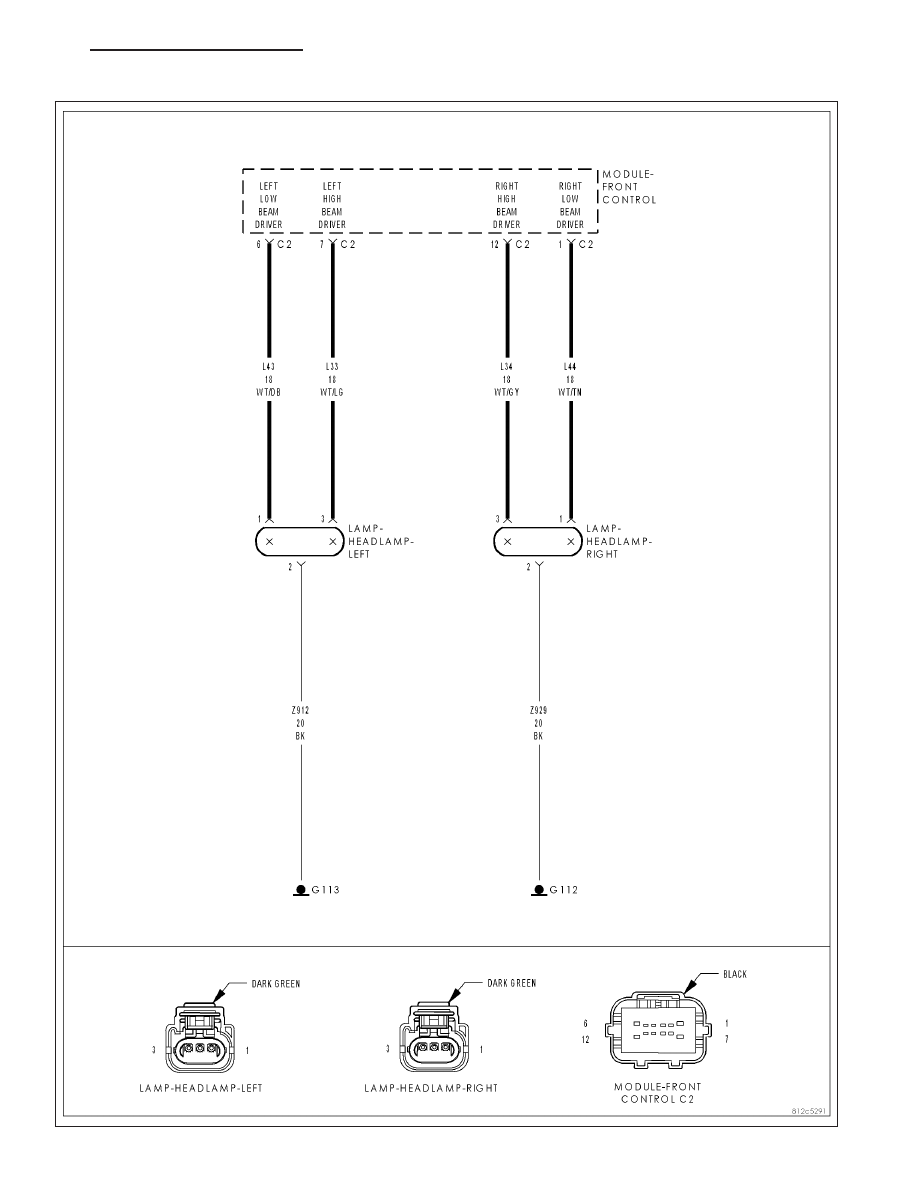

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the Headlamps activated.

•

Set Condition:

•

When the FCM detects a HIGH condition.

Possible Causes

(L33) HIGH BEAM CONTROL CIRCUIT

FRONT CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Turn the Headlamps on.

With the Scan Tool read the DTC information.

Does the Scan Tool read: B1634-LEFT HI BEAM CONTROL CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST - VER 1.

2.

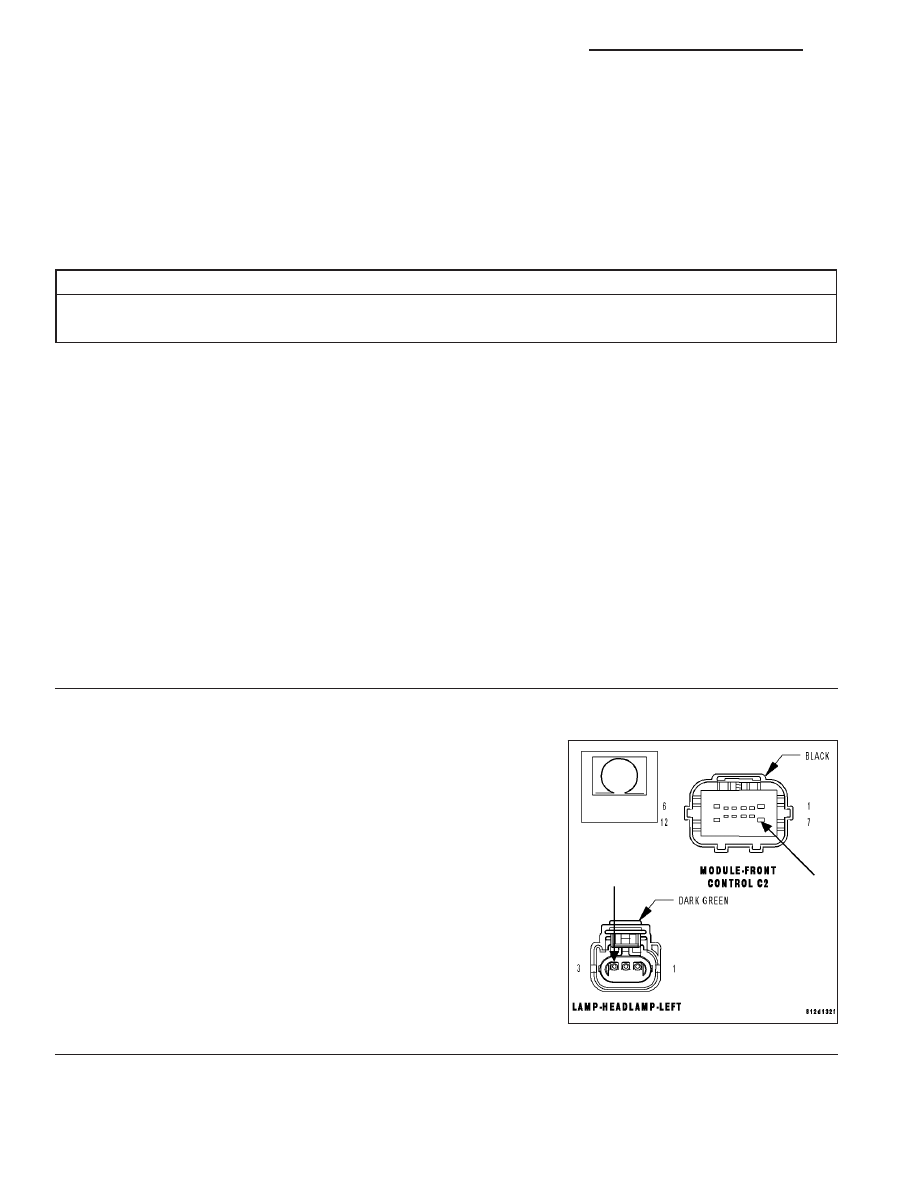

(L33) HIGH BEAM CONTROL CIRCUIT

Turn the ignition off.

Disconnect the FCM C2 harness connector.

Measure the resistance of the (L33) High Beam Control circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (L33) High Beam Control circuit for a short to

battery condition.

Perform the BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module (FCM) in accordance

with the service information.

Perform the BODY VERIFICATION TEST - VER 1.

8L - 12

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

HB

B1637-RIGHT HI BEAM CONTROL CIRCUIT LOW

HB

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 13

B1637-RIGHT HI BEAM CONTROL CIRCUIT LOW (CONTINUED)

For the Exterior Lighting system circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the Highbeam Headlamps activated.

•

Set Condition:

•

When the FCM detects a High condition.

Possible Causes

(L34) RIGHT HIGHBEAM OUTPUT CIRCUIT

FRONT CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Turn the Highbeam Headlamps on.

With the Scan Tool read the DTC information.

Does the Scan Tool read: B1637-RIGHT HI BEAM CONTROL CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST - VER 1.

2.

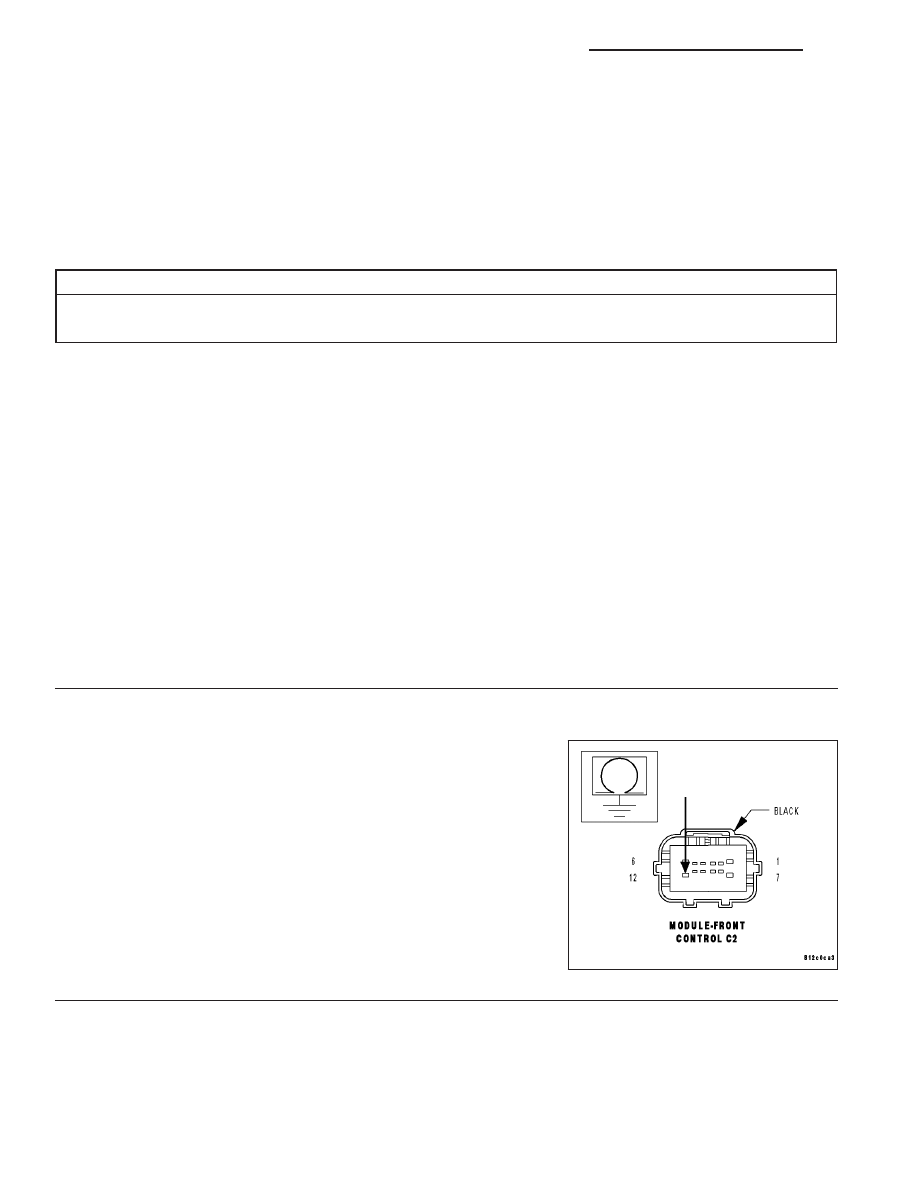

(L34) RIGHT HIGHBEAM OUTPUT CIRCUIT

Turn the ignition off.

Disconnect the FCM C2 harness connector.

Measure the resistance between ground and the Right Highbeam Out-
put circuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Front Control Module (FCM) in accordance

with the service information.

Perform the BODY VERIFICATION TEST - VER 1.

No

>> Repair the (L34) Right Highbeam Output circuit for a short

to ground condition.

Perform the BODY VERIFICATION TEST - VER 1.
