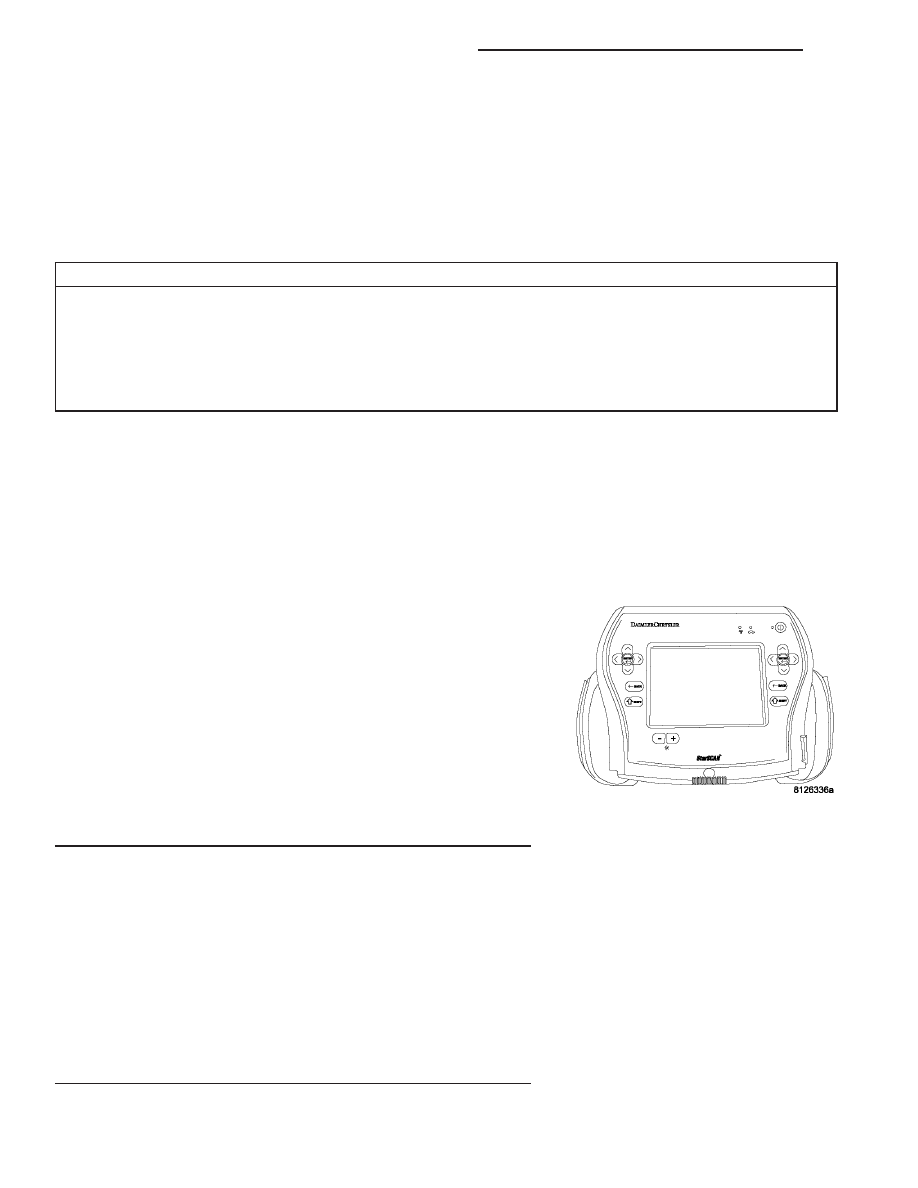

Dodge Durango (HB). Manual - part 279

HB

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 63

B1219-RIGHT HEATED SEAT HI INDICATOR CONTROL CIRCUIT LOW

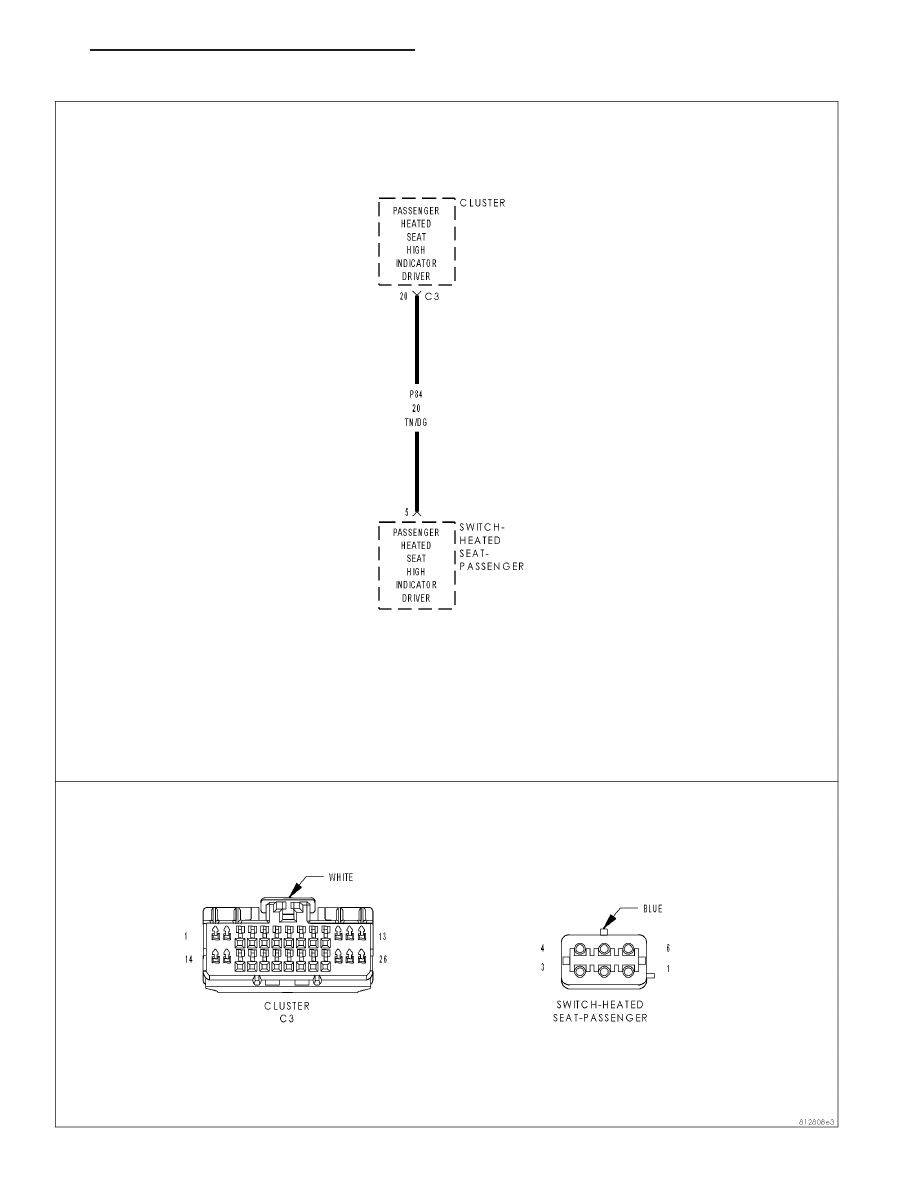

For the Heated Seat System circuit diagram (Refer to 8 - ELECTRICAL/HEATED SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:Continously with the ignition on.

•

Set Condition:This code is set immediately when the Cluster detects low voltage on the heated seat
indicator control circuit.

Possible Causes

JUNCTION BLOCK FUSE #2

(F21) FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

(P84) PASSENGER HEATED SEAT HIGH INDICATOR DRIVER CIRCUIT OPEN/SHORTED TO GROUND

PASSENGER HEATED SEAT SWITCH

CLUSTER

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

VERIFY THAT DTC B1219-RIGHT HEATED SEAT HI
INDICATOR CONTROL CIRCUIT LOW IS ACTIVE

With the scan tool, record and erase DTC’s

Operate the Heated Seat Switch in both positions several times.

With the scan tool, read DTC’s.

Does the DTC B1219-RIGHT HEATED SEAT HI INDICATOR CON-
TROL CIRCUIT LOW reset?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST – VER 1.

2.

INSPECT JUNCTION BLOCK FUSE #2

Check Junction Block fuse #2.

Is the fuse open?

Yes

>> Check for a possible short to ground on the (F21) Fused

Ignition Switch Output Circuit and replace the fuse as nec-
essary.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Go To 3

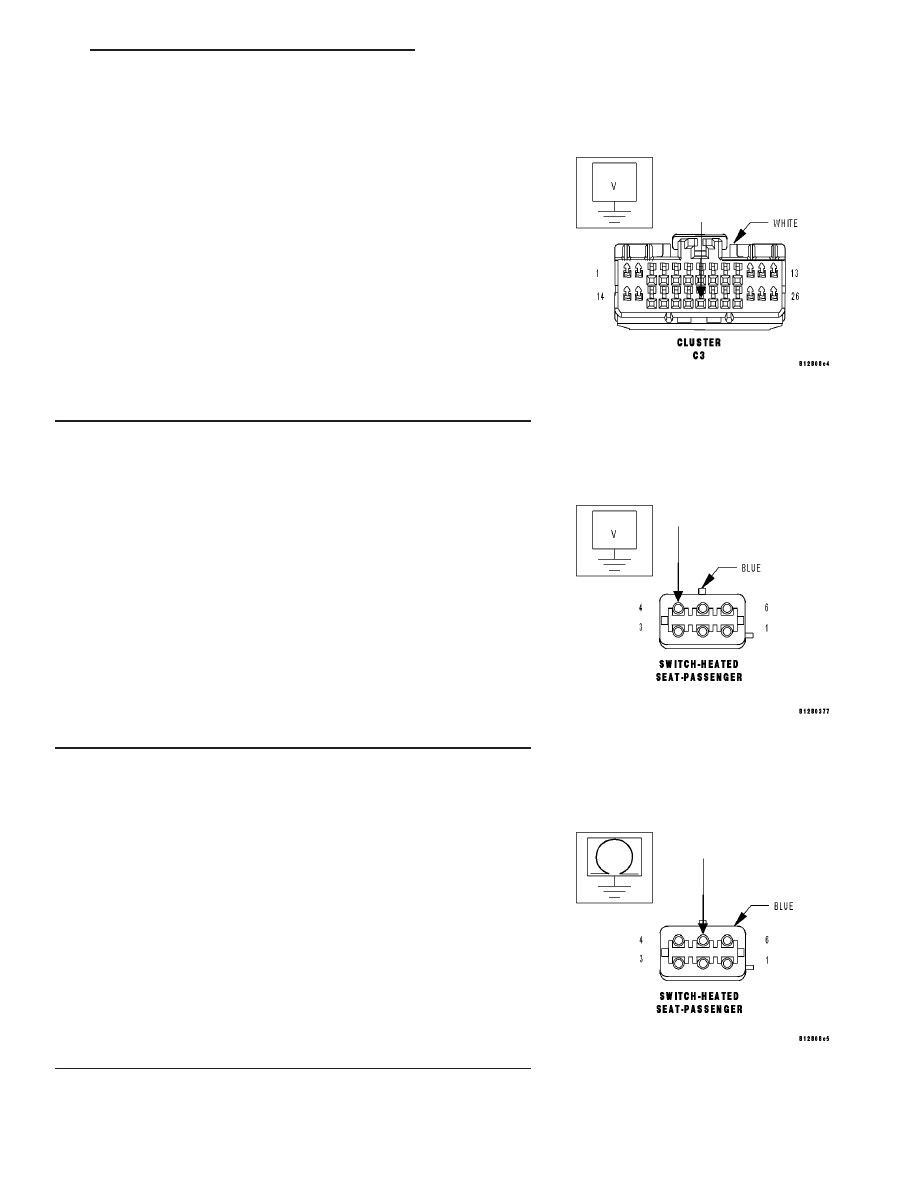

8G - 64

HEATED SEATS - ELECTRICAL DIAGNOSTICS

HB

B1219-RIGHT HEATED SEAT HI INDICATOR CONTROL CIRCUIT LOW —

(CONTINUED)

3.

DISCONNECT THE CLUSTER C–3 CONNECTOR AND CHECK
FOR VOLTAGE

Reinstall fuse if removed in previous test.

Disconnect the Cluster C-3 connector.

Note: Check connectors - Clean and repair as necessary.
Turn the ignition on.

Measure the voltage at the (P84) Passenger Heated Seat High Indi-
cator Driver circuit at the Cluster C-3 connector.

Is the voltage above 10.0 volts?

Yes

>> Replace the Cluster in accordance with the Service Infor-

mation.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Go To 4

4.

CHECK THE (F21) FUSED IGNITION SWITCH OUTPUT
(RUN-START)

Disconnect the Passenger Heated Seat switch connector.

Note: Check connectors - Clean and repair as necessary.
Turn the ignition on.

Measure the voltage of the (F21) Fused Ignition Switch Output circuit
at the Passenger Heated Seat Switch connector.

Is the voltage above 10.0 volts ?

Yes

>> Go To 5

No

>> Repair the (F21) Fused Ignition Switch Output circuit for

an open.

Perform BODY VERIFICATION TEST – VER 1.

5.

CHECK THE (P84) PASSENGER HEATED SEAT HIGH
INDICATOR DRIVER CIRCUIT FOR A SHORT TO GROUND

Measure the resistance between ground and the (P84) Passenger
Heated Seat High Indicator Driver circuit.

Was the resistance below 5.0 ohms?

Yes

>> Repair the (P84) Passenger Heated Seat High Indicator

Driver circuit for a short to ground

Perform BODY VERIFICATION TEST – VER 1.

No

>> Go To 6

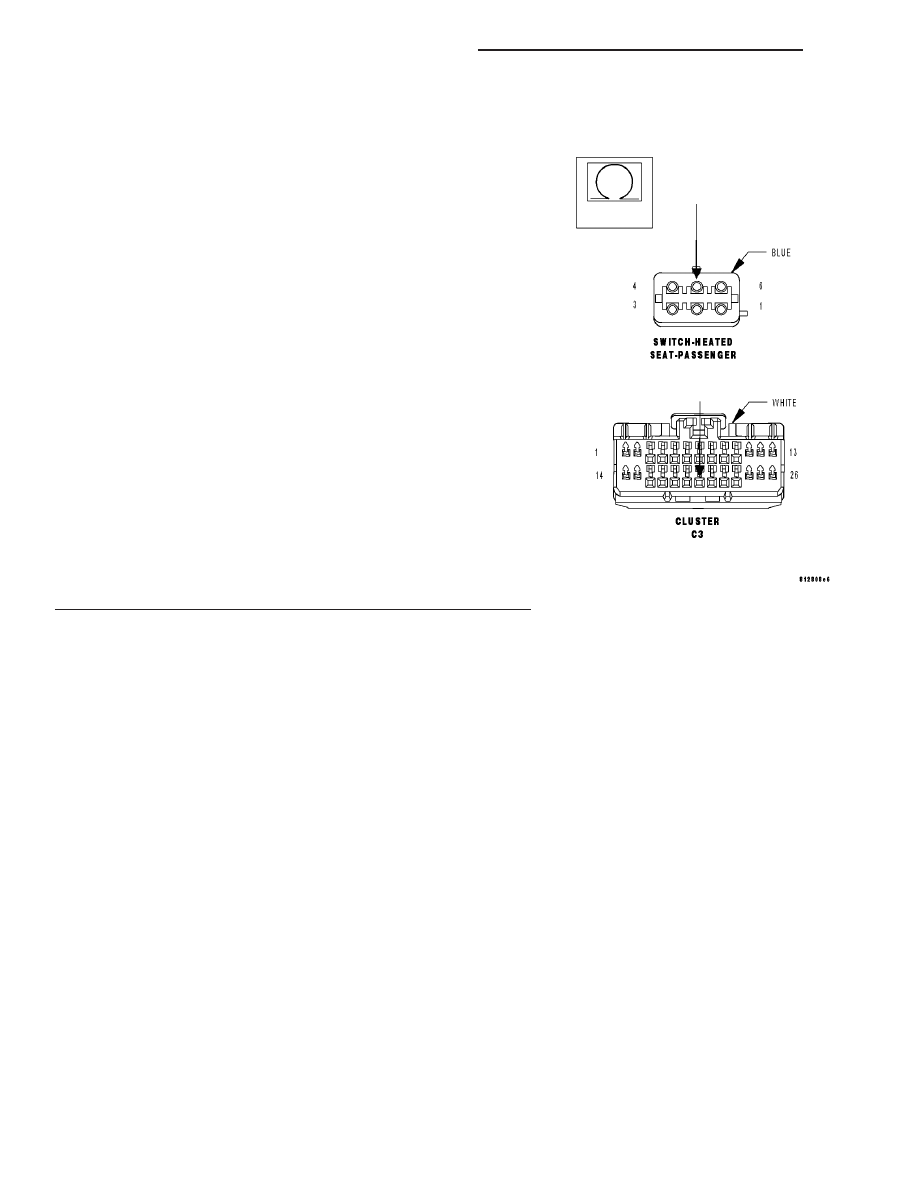

HB

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 65

B1219-RIGHT HEATED SEAT HI INDICATOR CONTROL CIRCUIT LOW —

(CONTINUED)

6.

CHECK THE (P84) PASSENGER HEATED SEAT HIGH
INDICATOR DRIVER CIRCUIT FOR AN OPEN

Measure the resistance of the (P84) Passenger Heated Seat High
Indicator Driver circuit between the Cluster C-3 connector and the
Passenger Heated Seat Switch connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Passenger Heated Seat Switch.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Repair the (P84) Passenger Heated Seat High Indicator

Driver circuit for an open.

Perform BODY VERIFICATION TEST – VER 1.

8G - 66

HEATED SEATS - ELECTRICAL DIAGNOSTICS

HB

B1219-RIGHT HEATED SEAT HI INDICATOR CONTROL CIRCUIT LOW —

(CONTINUED)
