HB

HEATED MIRRORS - ELECTRICAL DIAGNOSTICS

8G - 19

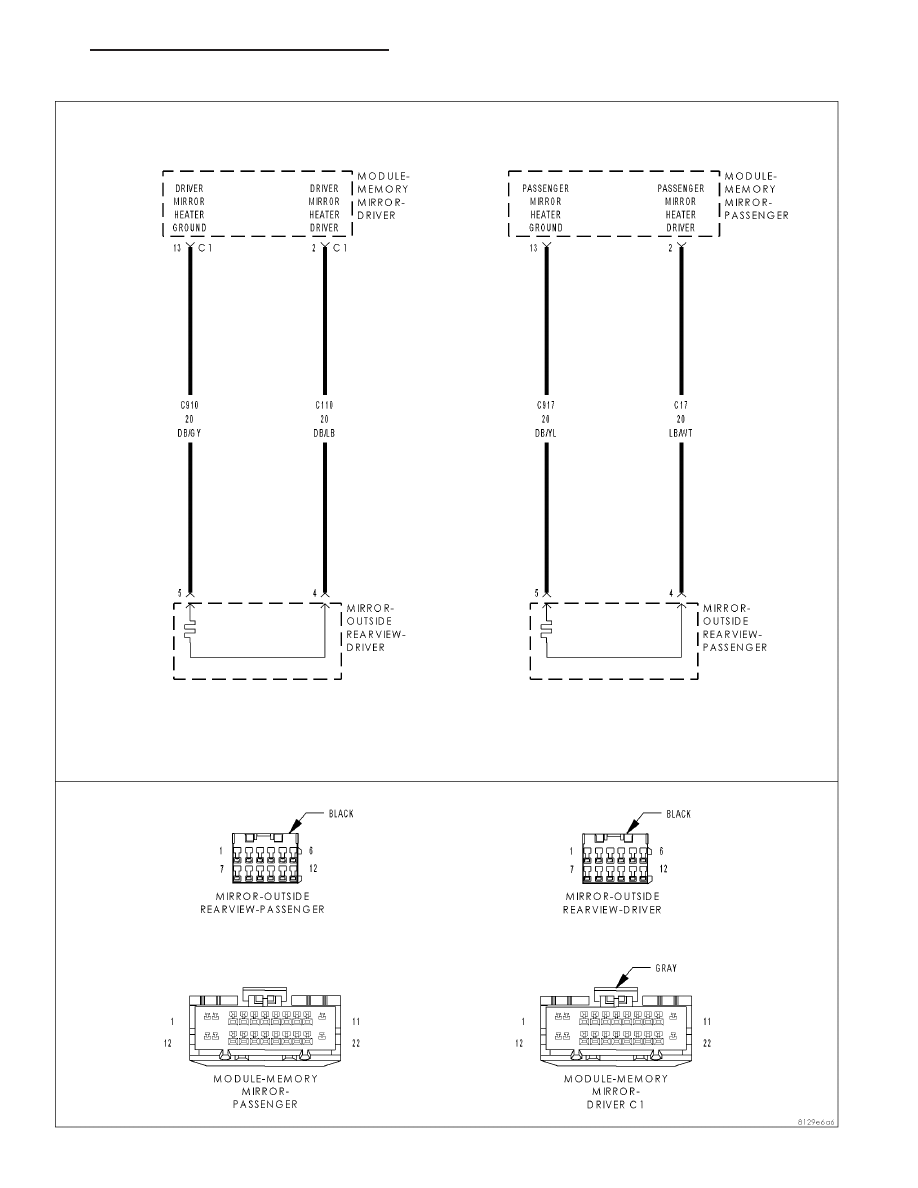

B1D35,B1D39–MIRROR HEATER CONTROL CIRCUIT OPEN – MEMORY MIRROR MODULE — (CONTINUED)

•

When Monitored:
Ignition on, during the heated mirror operation.

•

Set Condition:
This code is set 10 seconds after the Memory Mirror Module detects an open in the control circuit.Note:
This test covers both the Driver and Passenger code depending on the side the code appeared in.

Possible Causes

(C110) OR (C17) MIRROR HEATER DRIVER CIRCUIT OPEN

(C910) OR (C917) MIRROR HEATER GROUND CIRCUIT OPEN

MIRROR HEATER OPEN

DRIVER/PASSENGER MEMORY MIRROR MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

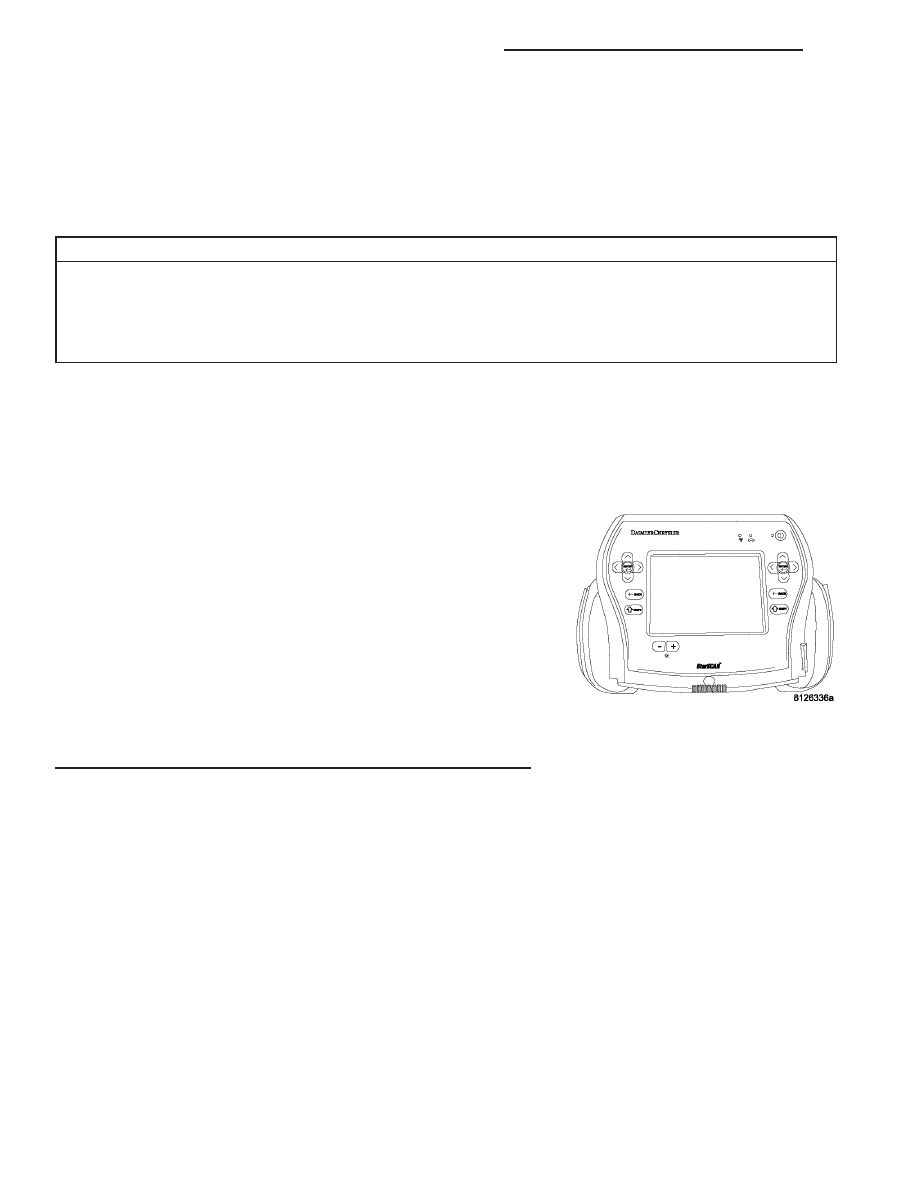

Turn the ignition on.

With the scan tool, record and erase DTC’s

Turn the Rear Defogger Switch On.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display B1D35 or B1D39–MIRROR HEATER
CONTROL CIRCUIT OPEN?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

8G - 20

HEATED MIRRORS - ELECTRICAL DIAGNOSTICS

HB

B1D35,B1D39–MIRROR HEATER CONTROL CIRCUIT OPEN – MEMORY MIRROR MODULE — (CONTINUED)

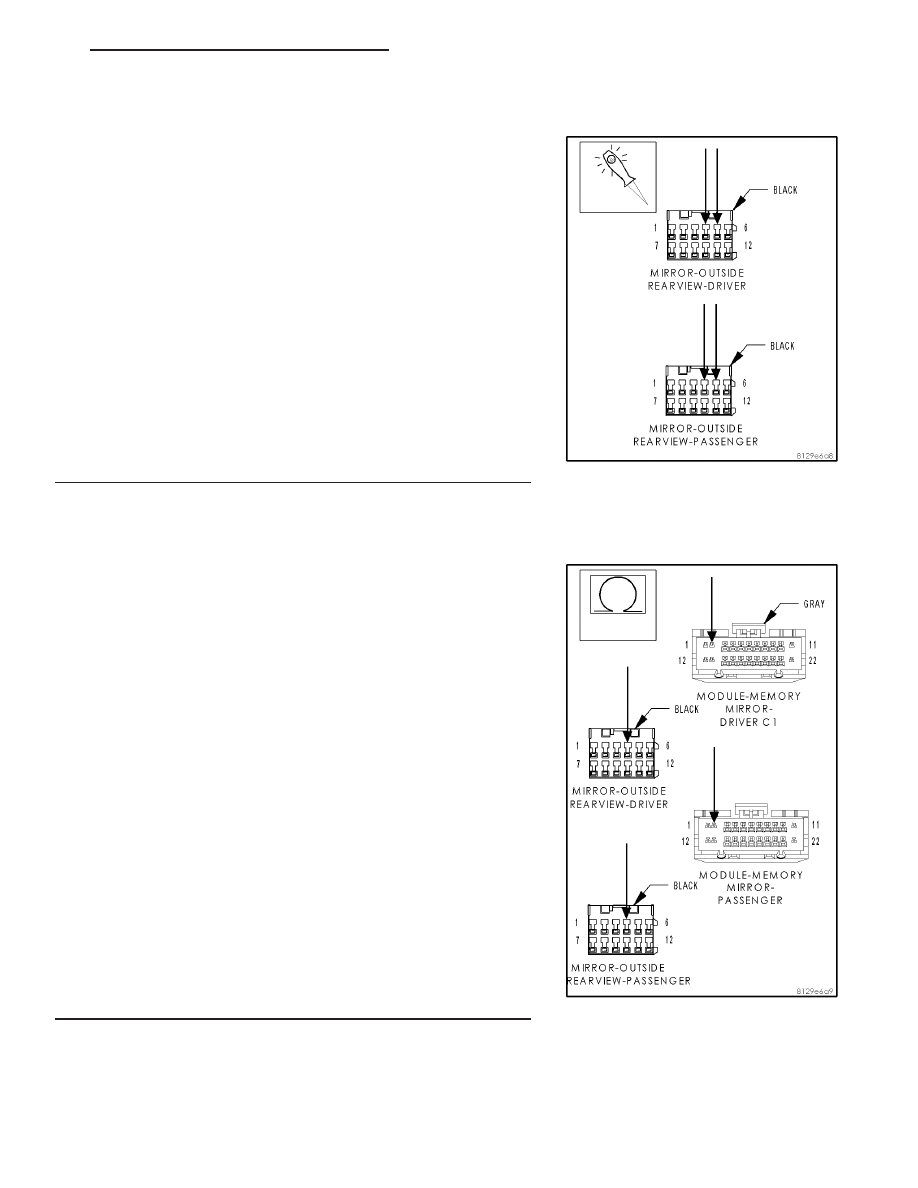

2.

TEST FOR A OPEN MIRROR HEATER ELEMENT

Turn the ignition off.

Disconnect the appropriate mirror connector.

Using a 12-volt test light, connect between the (C110) or (C17) Driver
Mirror Heater Driver circuit and the (C910) or (C917) Mirror Heater
Ground circuit in the mirror connector.

Turn the ignition on

Turn the Rear Defogger Switch on.

Does the test light illuminate brightly?

Yes

>> Check the mirror/pigtail harness for an open, repair or

replace as necessary.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

TEST THE (C110) OR (C17) MIRROR HEATER DRIVER WIRE
FOR AN OPEN

Turn the ignition off.

Disconnect the appropriate memory mirror module connector.

Note: Note: Check connectors - Clean and repair as necessary.
Measure the resistance of the (C110) or (C17) Mirror Heater Driver
circuit from the Module connector to the Mirror connector.

Is the resistance below 2.0 ohms?

No

>> Repair the (C110) or (C17) Mirror Heater Driver circuit for

an open.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Go To 4

HB

HEATED MIRRORS - ELECTRICAL DIAGNOSTICS

8G - 21

B1D35,B1D39–MIRROR HEATER CONTROL CIRCUIT OPEN – MEMORY MIRROR MODULE — (CONTINUED)

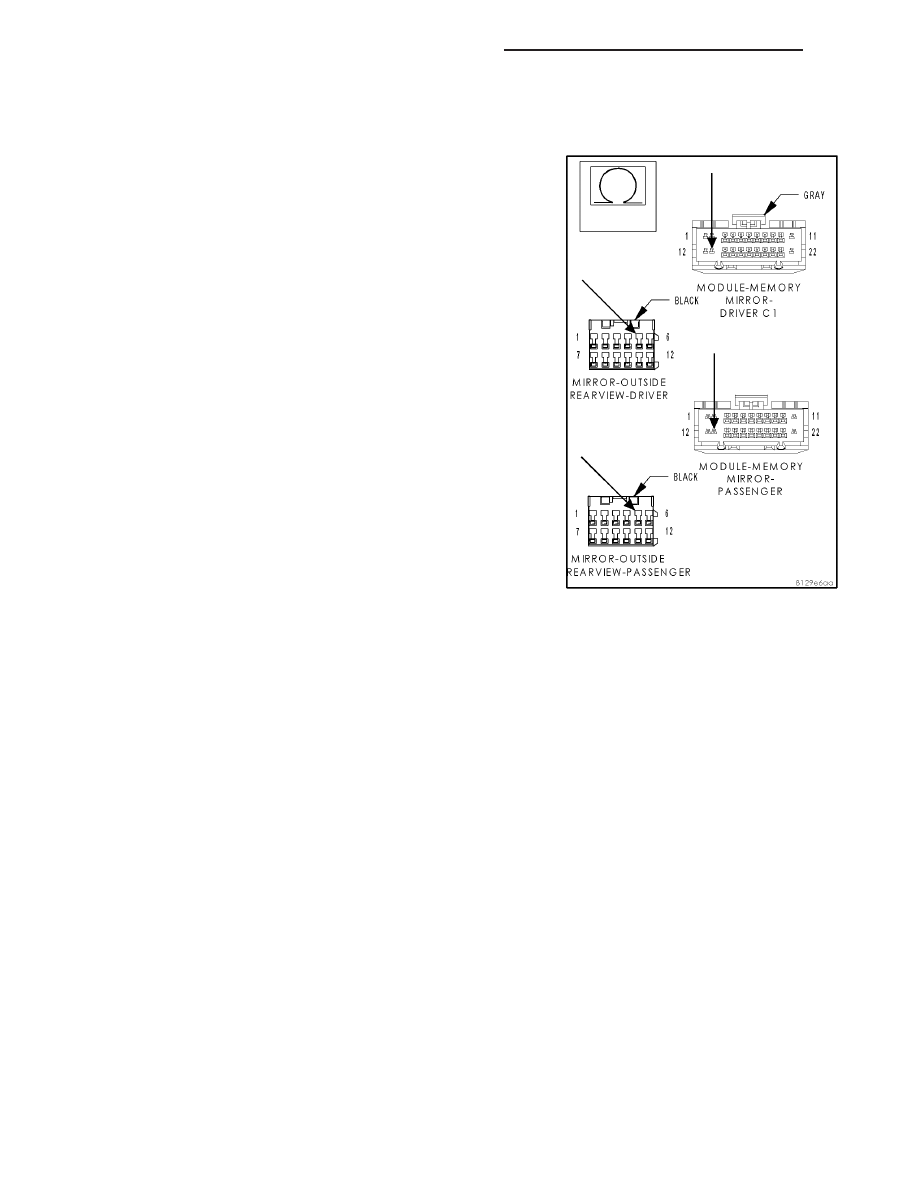

4.

TEST THE (C910) OR (C917) MIRROR HEATER GROUND
WIRE FOR AN OPEN

Measure the resistance of the (C910) or (C917) Mirror Heater Ground
circuit between the Module connector and the Mirror connector.

Is the resistance below 2.0 ohms?

No

>> Repair the (C910) or (C917) Mirror Heater Ground circuit

for an open.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Replace the appropriate Memory Mirror Module.

Perform BODY VERIFICATION TEST - VER1.

8G - 22

HEATED MIRRORS - ELECTRICAL DIAGNOSTICS

HB

B1D35,B1D39–MIRROR HEATER CONTROL CIRCUIT OPEN – MEMORY MIRROR MODULE — (CONTINUED)
