For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Front Control Module detects a short to battery on the Defogger Relay Control circuit.

Possible Causes

REAR WINDOW DEFOGGER RELAY

(C115) DEFOGGER RELAY CONTROL

FRONT CONTROL MODULE

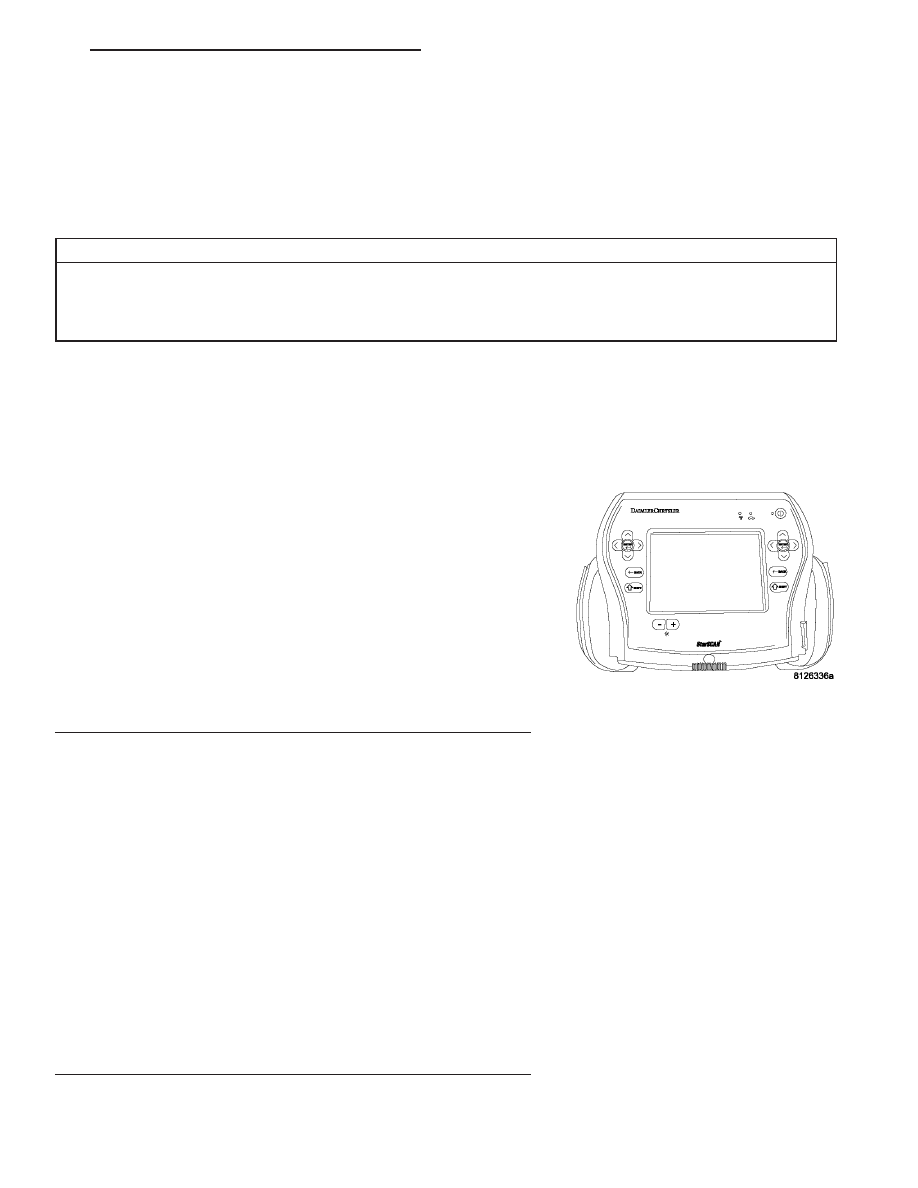

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase DTC’s

Operate the Rear Window Defogger switch several times.

Cycle the ignition from on to off 3 times and leave on.

With the scan tool, read DTC’s.

Does the scan tool display B106C – REAR DEFROST CONTROL
CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

2.

REAR DEFOGGER RELAY

Turn the ignition off.

Install a known good relay in place of the Rear Window Defogger
Relay.

With the scan tool erase DTC’s

Operate the Rear Window Defogger Switch several times.

Cycle the ignition from on to off 3 times and leave on.

With the scan tool, read DTC’s.

Does the scan tool display B106C – REAR DEFROST CONTROL
CIRCUIT HIGH?

No

>> Replace the original Rear Window Defogger Relay.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Go To 3

HB

HEATED GLASS - ELECTRICAL DIAGNOSTICS

8G - 7

B106C–REAR DEFROST CONTROL CIRCUIT HIGH – FCM —

(CONTINUED)

3.

(C115)–DEFOGGER RELAY CONTROL CIRCUIT

Remove the Rear Window Defogger Relay.

Disconnect the Front Control Module from the PDC 49 – way connec-
tor.

Turn the ignition on.

Measure the voltage between (C115) Defogger Relay Control circuit
and ground.

Is there any voltage present?

Yes

>> Repair the (C115) Defogger Relay Control circuit for a

short to voltage.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module.

Perform BODY VERIFICATION TEST - VER 1.

8G - 8

HEATED GLASS - ELECTRICAL DIAGNOSTICS

HB

B106C–REAR DEFROST CONTROL CIRCUIT HIGH – FCM —

(CONTINUED)

Diagnostic Test

1.

Perform Body Verification Test

Disconnect all jumper wires and reconnect all previously disconnected
components and connectors.

Ensure that all accessories are turned off.

Ensure that the battery is fully charged.

Turn the ignition on.

With the scan tool, record and erase DTCs from all modules.

If repairs were made to any of the HVAC door actuator circuits, with
the scan tool in HVAC, select System Tests and then select Actuator
DTC Detection. The test must pass before proceeding to the next
step.

If repairs were made to any of the HVAC doors, linkage, door actua-
tors, or door actuator circuits, with the scan tool in HVAC, select Sys-
tem Tests and then select Actuator Calibration Test. The test must
pass before proceeding to the next step.

Turn the ignition off, wait 10 seconds, and then turn the ignition on.

Operate all functions of the system that caused the original concern.

With the scan tool, select ECU View.

Check for DTCs in the modules.

Are DTCs present in any of the modules or is the original con-
dition still present?

Yes

>> The repair is not complete. Refer to the related category

for the DTC or symptom that is still present.

No

>> The repair is complete.

HB

HEATED GLASS - ELECTRICAL DIAGNOSTICS

8G - 9

BODY VERIFICATION TEST – VER 1

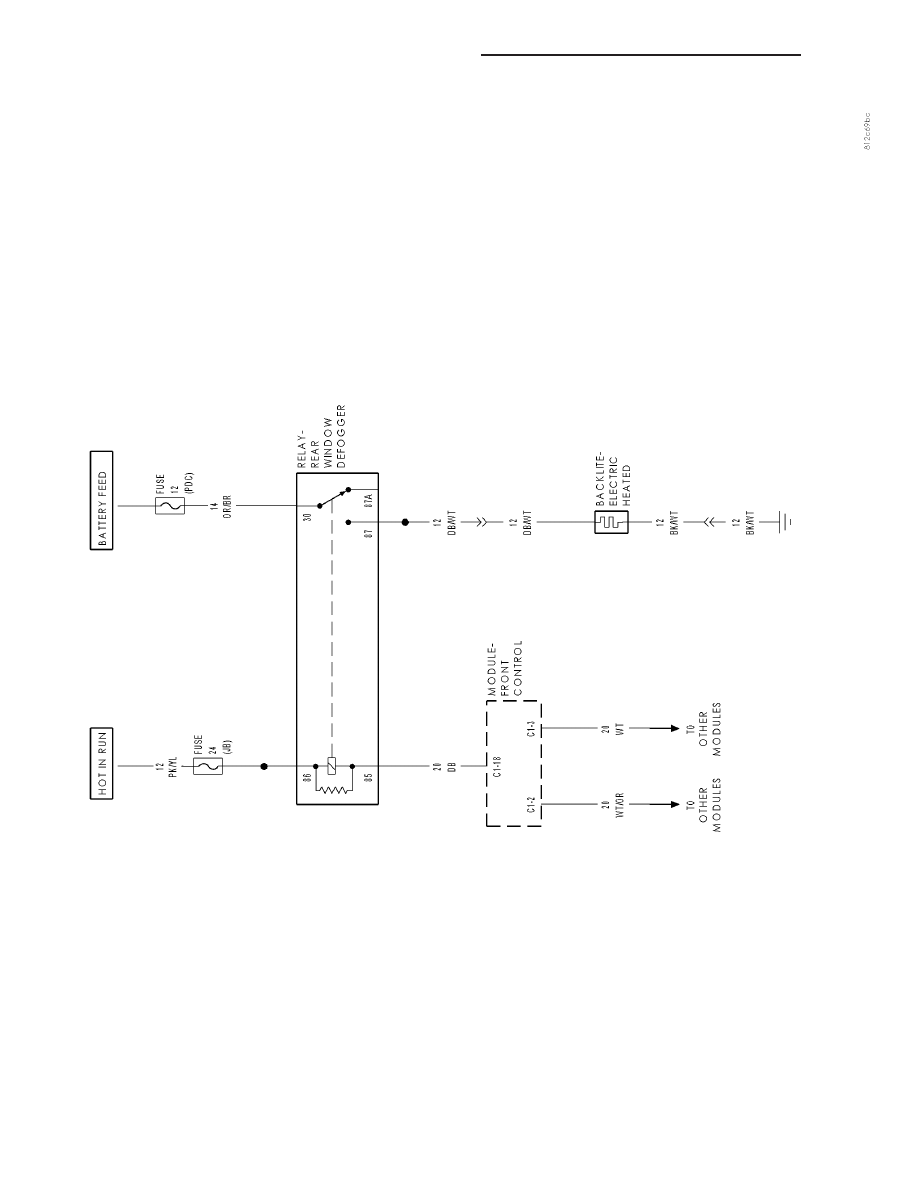

SCHEMATICS AND DIAGRAMS

REAR

DEFOGGER

SYSTEM

SCHEMA

TIC
