Dodge Durango (HB). Manual - part 259

The stator winding connections deliver the induced alternating current to 3 positive and 3 negative diodes for rec-
tification. From the diodes, rectified direct current is delivered to the vehicle electrical system through the generator
battery terminal.

Although the generators appear the same externally, different generators with different output ratings are used on
this vehicle. Be certain that the replacement generator has the same output rating and part number as the original
unit. Refer to Generator Ratings for amperage ratings and part numbers.

Noise emitting from the generator may be caused by: worn, loose or defective bearings; a loose or defective drive
pulley; incorrect, worn, damaged or misadjusted fan drive belt; loose mounting bolts; a misaligned drive pulley or a
defective stator or diode.

REMOVAL

3.7L / 4.7L

WARNING:

DISCONNECT

NEGATIVE

CABLE

FROM BATTERY BEFORE REMOVING BATTERY
OUTPUT WIRE (B+ WIRE) FROM GENERATOR.
FAILURE TO DO SO CAN RESULT IN INJURY OR
DAMAGE TO ELECTRICAL SYSTEM.

1. Disconnect negative battery cable at battery.

2. Remove generator drive belt. Refer to 7, Cooling

System for procedure.

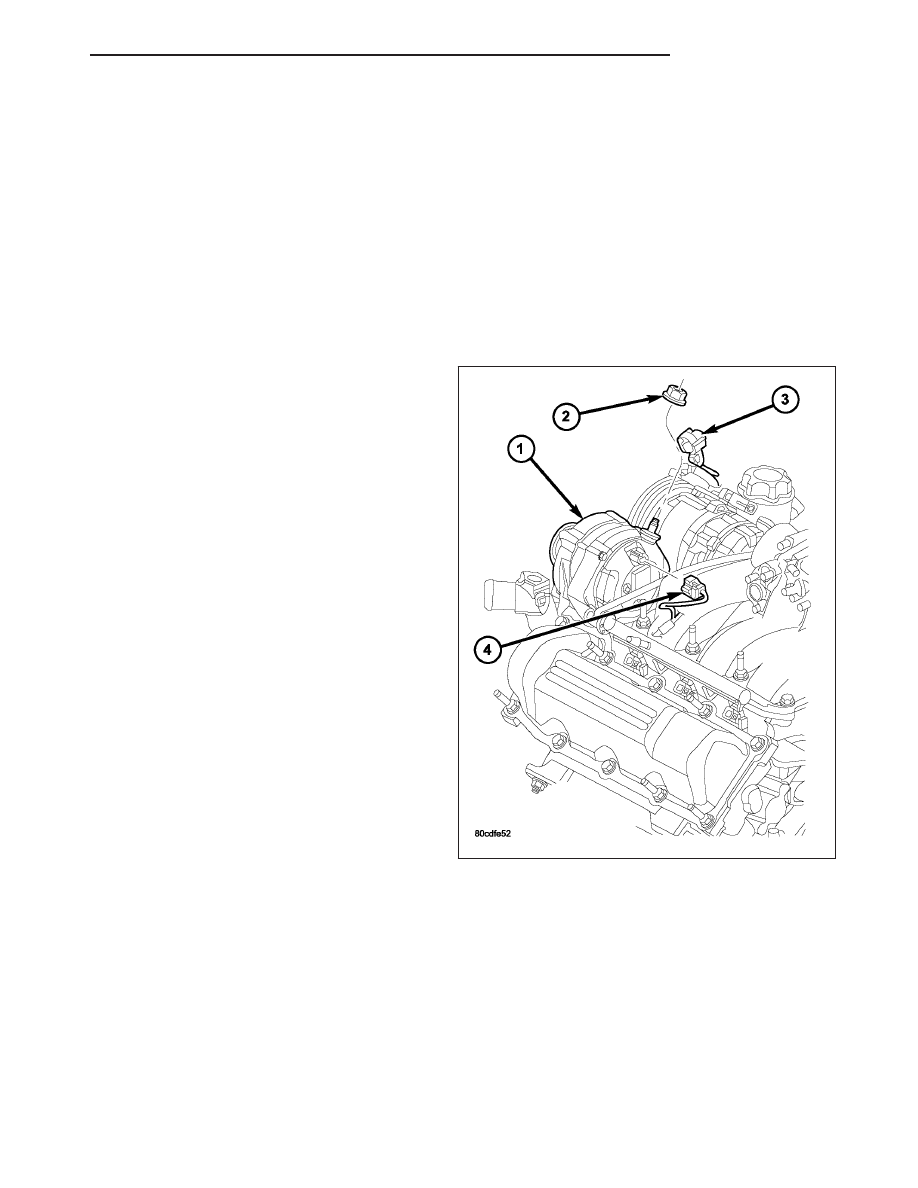

3. Unsnap plastic insulator cap (3) from B+ output ter-

minal.

4. Remove B+ terminal mounting nut (2) at rear of

generator. Disconnect terminal from generator.

5. Disconnect field wire connector (4) at rear of gen-

erator by pushing on connector tab.

HB

CHARGING

8F - 33

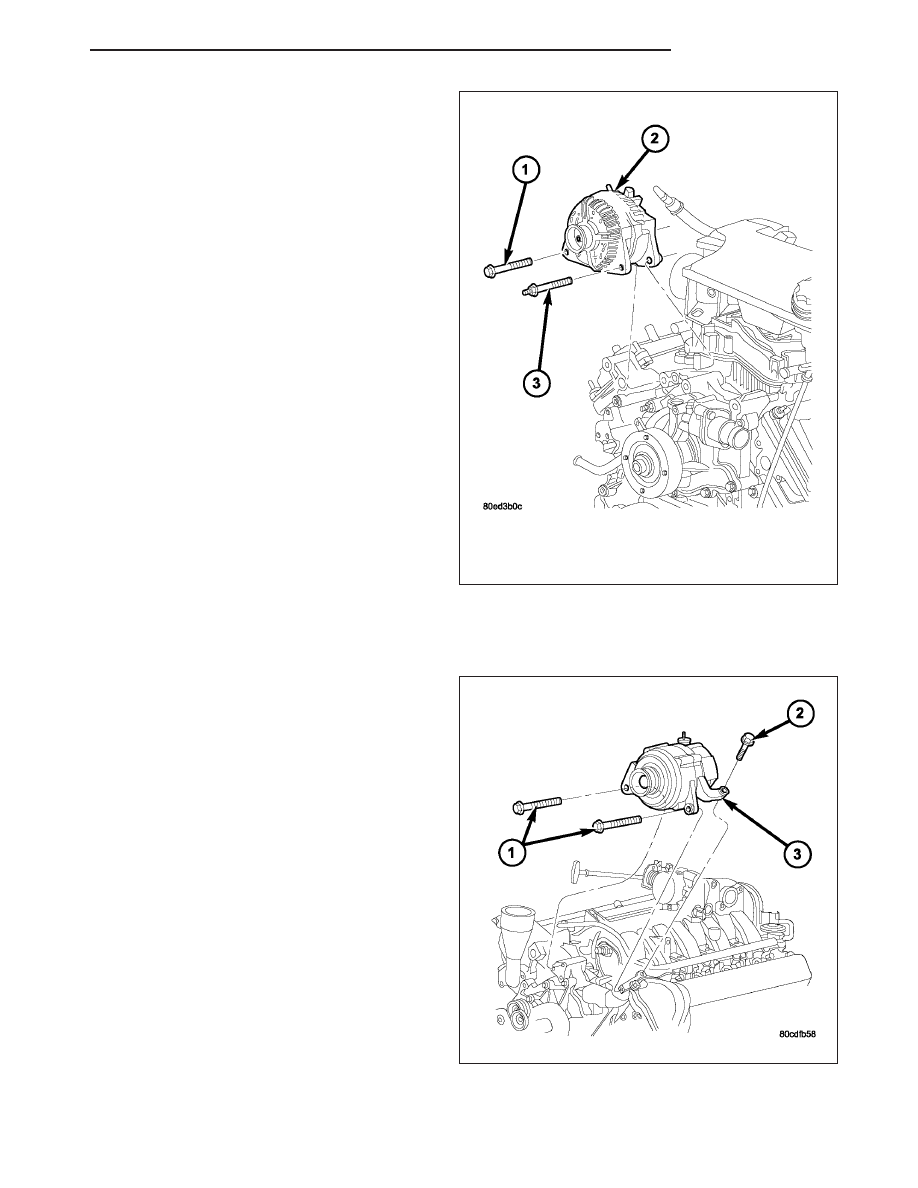

6. Remove 1 rear vertical generator mounting bolt (2).

7. Remove 2 front horizontal generator mounting bolts

(1).

8. Remove generator from vehicle.

5.7L

WARNING:

DISCONNECT

NEGATIVE

CABLE

FROM BATTERY BEFORE REMOVING BATTERY
OUTPUT WIRE (B+ WIRE) FROM GENERATOR.
FAILURE TO DO SO CAN RESULT IN INJURY OR
DAMAGE TO ELECTRICAL SYSTEM.

1. Disconnect negative battery cable at battery.

2. Remove generator drive belt. Refer to 7, Cooling

System for procedure.

3. Unsnap plastic insulator cap from B+ output termi-

nal.

4. Remove B+ terminal mounting nut at rear of gen-

erator. Disconnect terminal from generator.

5. Disconnect field wire connector at rear of generator

by pushing on connector tab.

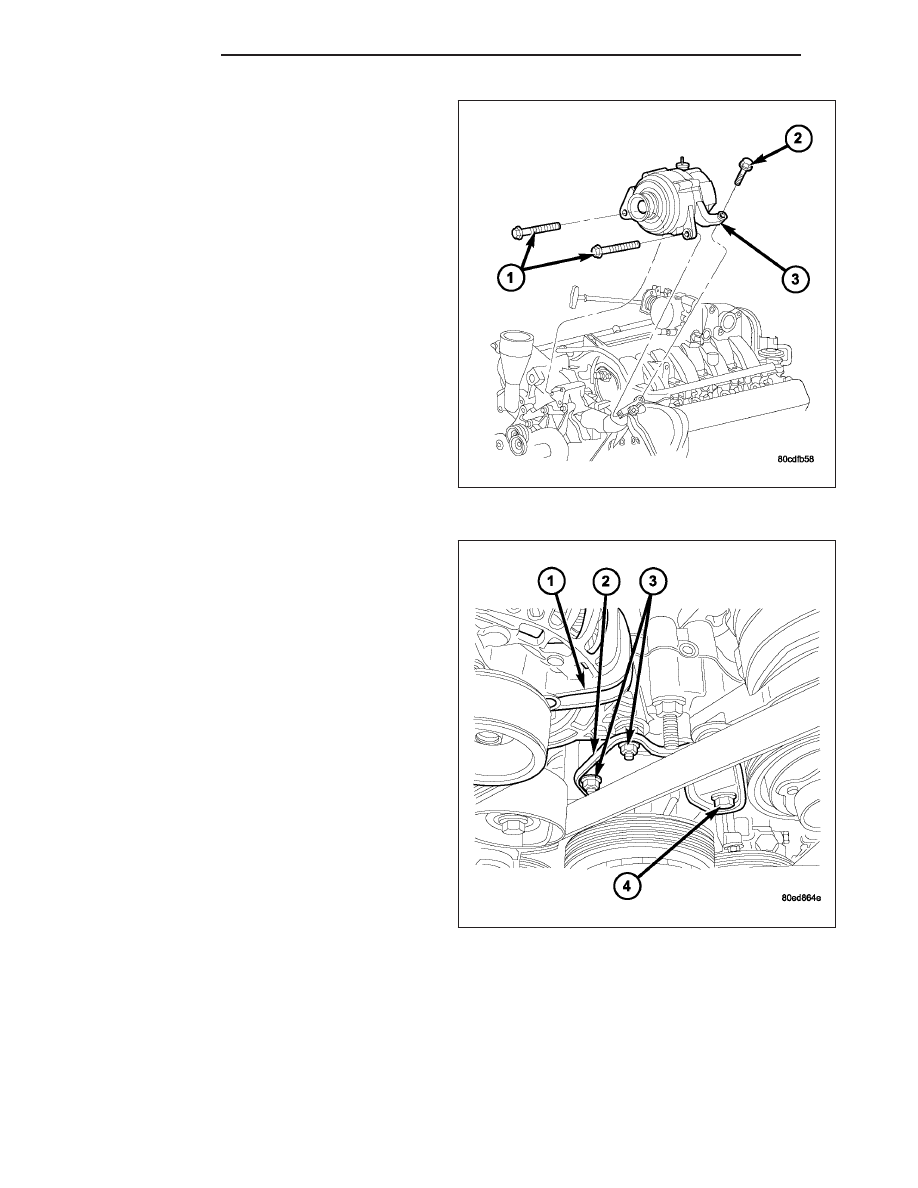

6. Remove generator support bracket nuts and bolt

(3) and (4) and remove support bracket (2).

8F - 34

CHARGING

HB

7. Remove 2 generator mounting bolts (1) and (3).

8. Remove generator (2) from vehicle.

INSTALLATION

3.7L / 4.7L

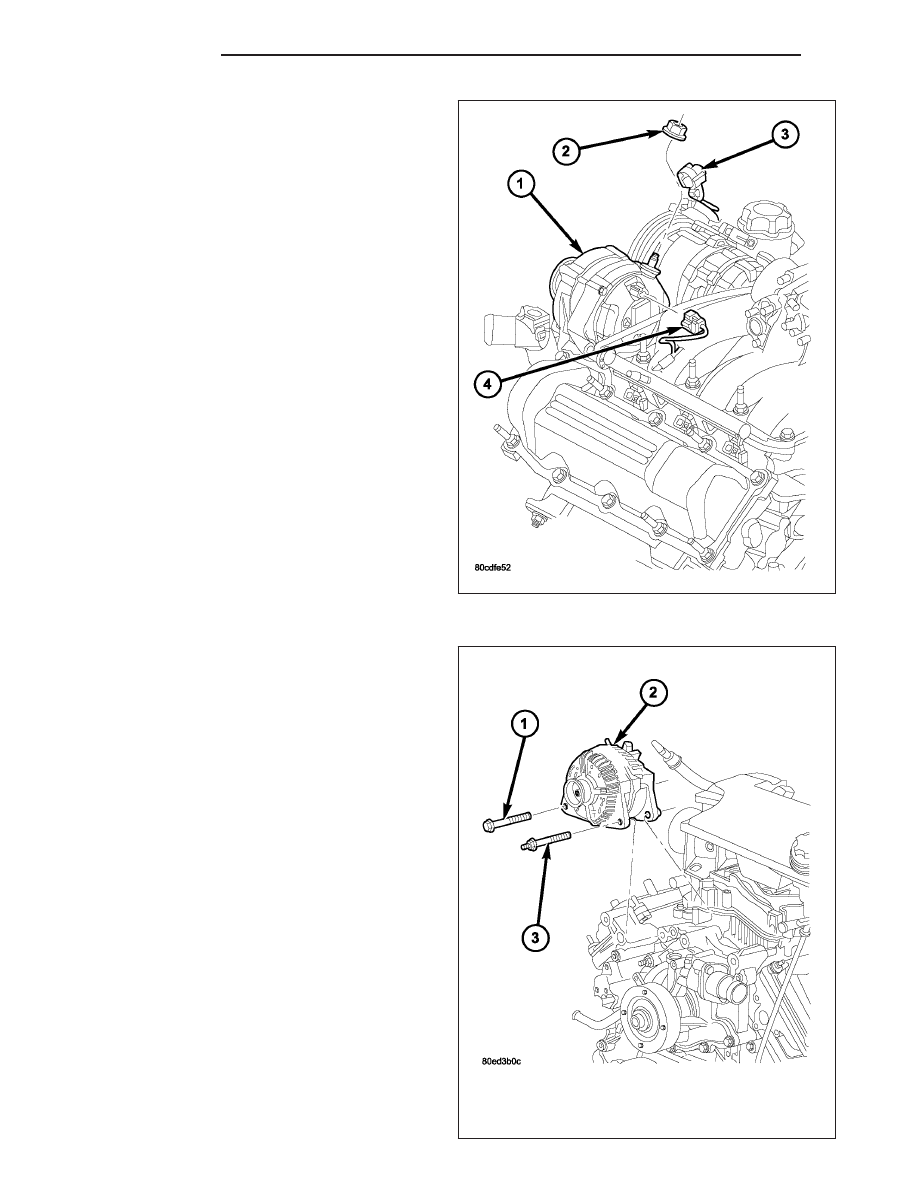

1. Position generator (3) to engine and install 2 hori-

zontal bolts (1) and 1 vertical bolt (2).

2. Tighten all 3 bolts. Refer to Torque Specifications.

HB

CHARGING

8F - 35

3. Snap field wire connector (4) into rear of generator.

4. Install B+ terminal eyelet to generator output stud.

Tighten mounting nut (2). Refer to Torque Specifi-
cations.

CAUTION: Never force a belt over a pulley rim
using a screwdriver. The synthetic fiber of the belt
can be damaged.

CAUTION: When installing a serpentine accessory
drive belt, the belt MUST be routed correctly. The
water pump may be rotating in the wrong direction
if the belt is installed incorrectly, causing the
engine to overheat. Refer to belt routing label in
engine compartment, or refer to Belt Schematics
in 7, Cooling System.

5. Install generator drive belt. Refer to 7, Cooling Sys-

tem for procedure.

6. Install negative battery cable to battery.

5.7L

1. Position generator (2) to engine and install 2

mounting bolts (1) and (2).

2. Tighten bolts. Refer to Torque Specifications.

8F - 36

CHARGING

HB
