CHIME/BUZZER

TABLE OF CONTENTS

page

page

CHIME/BUZZER - SERVICE INFORMATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

DIAGNOSIS AND TESTING

CHIME WARNING SYSTEM

. . . . . . . . . . . . . . . 4

CHIME/BUZZER - SERVICE INFORMATION

DESCRIPTION

A chime warning system is standard factory-installed equipment. The chime warning system uses an electrome-
chanical transducer and an electromechanical relay that are soldered onto the electronic circuit board inside of the

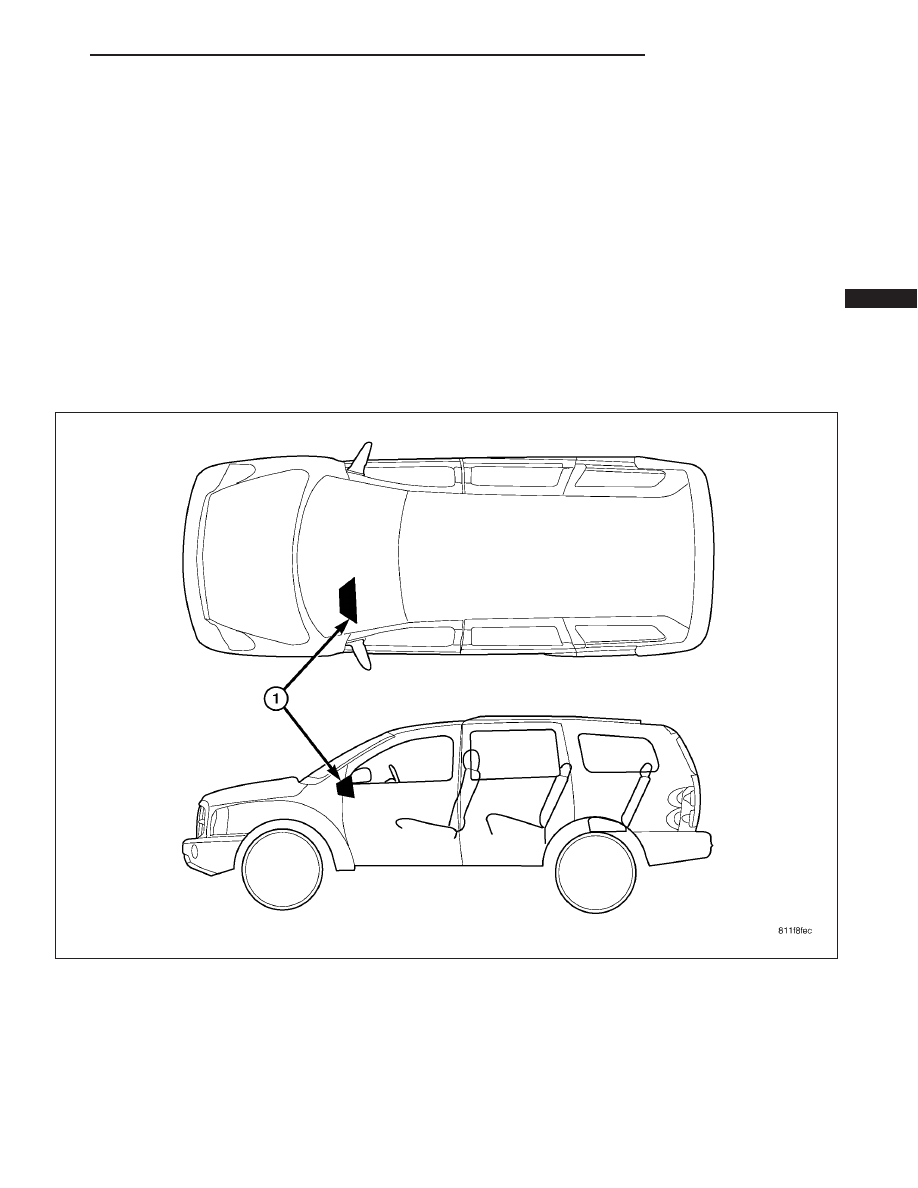

ElectroMechanical Instrument Cluster (EMIC) (1) to provide audible indications of various vehicle conditions that
may require the attention of the vehicle operator or occupants. The EMIC also includes the hardware and software
necessary to serve as the electronic body control module and is sometimes referred to as the Cab Compartment
Node or CCN.

The electromechanical transducer generates beep tones and chime tones, while the electromechanical relay gen-
erates click tones to emulate the sounds associated with conventional turn signal and hazard warning flasher oper-
ation. The microprocessor-based EMIC utilizes electronic chime request messages received from other modules in
the vehicle over the Controller Area Network (CAN) data bus along with hard wired inputs to monitor many sensors

HB

CHIME/BUZZER

8B - 1

and switches throughout the vehicle. In response to those inputs, the circuitry and programming of the EMIC allow
it to control the audible outputs that are produced through its on-board transducer and relay.

The EMIC is capable of producing the following audible outputs:

•

Slow Rate Repetitive Click - Repeated “click” tones that are issued at a slow rate of about 50 clicks per
minute.

•

Fast Rate Repetitive Click - Repeated “click” tones that are issued at a fast rate of more than about 100
clicks per minute.

•

Fixed Duration Beep - A short, sharp, single tactile “beep” tone.

•

Single Chime Tone - A single “chime” tone.

•

Slow Rate Repetitive Chime - Repeated “chime” tones that are issued at a slow rate of about 50 chimes per
minute.

•

Fast Rate Repetitive Chime - Repeated “chime” tones that are issued at a fast rate of about 180 chimes per
minute.

Hard wired circuitry connects the EMIC and the various chime warning system switch and sensor inputs to their
modules and to each other through the electrical system of the vehicle. These hard wired circuits are integral to
several wire harnesses, which are routed throughout the vehicle and retained by many different methods. These
circuits may be connected to each other, to the vehicle electrical system and to the EMIC through the use of a
combination of soldered splices, splice block connectors, and many different types of wire harness terminal con-
nectors and insulators. Refer to the appropriate wiring information. The wiring information includes wiring diagrams,
proper wire and connector repair procedures, further details on wire harness routing and retention, as well as pin-
out and location views for the various wire harness connectors, splices and grounds.

The EMIC chime warning system circuits and components cannot be adjusted or repaired. If the EMIC circuitry, the
on-board transducer or the relay are damaged or faulty, the EMIC unit must be replaced.

OPERATION

The chime warning system operates on battery voltage received through a fuse in the Junction Block (JB) on a
non-switched fused B(+) circuit so that the system may operate regardless of the ignition switch position. The chime
warning system also monitors the ignition switch position so that some chime features are functional only with the
ignition switch in the On position, while others are functional regardless of the ignition switch position.

The chime warning system provides an audible indication to the vehicle operator or occupants under the following
conditions:

•

Airbag Indicator Warning - The ElectroMechanical Instrument Cluster (EMIC) transducer will generate one
short chime when the ignition switch is in the On position, and an electronic message is received over the
Controller Area Network (CAN) data bus from the Occupant Restraint Controller (ORC) requesting “Airbag”
indicator illumination. This warning will only occur following completion of the “Airbag” indicator bulb test, and
will only occur once during any ignition cycle.

•

Compass Mini-Trip Computer Global Reset - The EMIC transducer will generate one short chime when the
ignition switch is in the On position, and an electronic message is received over the CAN data bus from the
optional Compass Mini-Trip Computer (CMTC) requesting that the CMTC average fuel economy, trip odometer
and distance to empty data be reset. The CMTC monitors hard wired inputs from the U.S./Metric and Reset
button switches to determine the proper reset messages to send to the EMIC.

•

Door Ajar Indicator Warning - The EMIC transducer will generate one short chime when the ignition switch
is in the On position, a hard wired input is received indicating that the status of any door ajar switch has
changed, and an electronic message is received over the CAN data bus indicating that the vehicle is moving.

•

Fasten Seat Belt Indicator Warning - The EMIC transducer will generate repetitive chimes at a slow rate to
announce that a hard wired input from the seat belt switch indicates that the driver side front seat belt is not
fastened with the ignition switch in the On position. The chime warning system also supports the enhanced
seatbelt reminder (beltminder) when this feature is enabled. (Refer to 8 - ELECTRICAL/INSTRUMENT CLUS-
TER/SEATBELT INDICATOR - OPERATION).

•

Gate Ajar Indicator Warning - The EMIC transducer will generate one short chime when the ignition switch is
in the On position, a hard wired input is received indicating that the status of the liftgate ajar switch has
changed, and an electronic message is received over the CAN data bus indicating that the vehicle is moving.

8B - 2

CHIME/BUZZER

HB

•

Head/Park Lamps-On Warning - The EMIC transducer will generate repetitive chimes at a fast rate to indi-
cate that hard wired inputs from the driver door ajar switch, the headlamp switch, and the ignition switch indi-
cate that the exterior lamps are turned On with the driver side front door opened and the ignition switch in the
Off position. The chimes will continue to sound until the exterior lamps are turned Off, the driver side front door
is closed, or the ignition switch is turned to the On position, whichever occurs first.

•

Key-In-Ignition Warning - The EMIC transducer will generate repetitive chimes at a fast rate to indicate that
hard wired inputs from the driver door ajar switch, the ignition switch, and the key-in ignition switch circuitry of
the ignition switch indicate that the key is in the ignition lock cylinder with the driver side front door open and
the ignition switch in the Off position. The chimes will continue to sound until the key is removed from the
ignition lock cylinder, the driver side front door is closed, or the ignition switch is turned to the On position,
whichever occurs first.

•

Low Fuel Indicator Warning - The EMIC transducer will generate one short chime when the low fuel indicator
is illuminated by the instrument cluster circuitry. This chime will only occur once during any ignition cycle.

•

Low Wash Indicator Warning - The EMIC transducer will generate one short chime when the low washer
fluid indicator is illuminated by the instrument cluster circuitry. This chime will only occur once during any igni-
tion cycle.

•

Overspeed Warning - The EMIC transducer will generate repetitive chimes at a slow rate to indicate that the
vehicle speed is over a pre-programmed speed value. The EMIC monitors electronic vehicle speed messages
received over the CAN data bus. This feature is only enabled on an EMIC that has been programmed with a
Middle East Gulf Coast Country (GCC) country code.

•

Park Brake Reminder - The EMIC transducer will generate one short chime to announce that the hard wired
input from the park brake switch and a vehicle speed message input received over the CAN data bus indicate
that the park brake is applied and the vehicle is moving. This chime will repeat each time the input conditions
are met.

•

Sentry Key “Customer Learn” Mode Announcement - The EMIC transducer will generate one short chime
to confirm that an electronic “Customer Learn” mode message has been received over the CAN data bus to
indicate that the Sentry Key Remote Entry Module (SKREEM) is prepared for programming additional sentry
key transponders. This chime feature is only active on vehicles equipped with the optional Sentry Key system,
and sold in a market where “Customer Learn” programming is an allowed feature.

•

Trans Overtemp Indicator Warning - The EMIC transducer will generate repetitive chimes at a slow rate
when the transmission overtemp indicator is illuminated by the instrument cluster for a high or critical trans-
mission fluid temperature condition. This chime will repeat each time the trans overtemp indicator is cycled
from Off to On.

•

Turn Signal/Hazard Warning Flasher Emulation - The EMIC relay will generate repetitive clicks at a slow
rate to emulate an electromechanical flasher when the turn signal or hazard warning system are operating.
The EMIC relay will generate repetitive clicks at a fast rate to indicate that the right or left turn signal are
operating with one or more bulbs inoperative. In either case, the clicks will continue until the turn signal and
hazard warning systems are turned off.

•

Turn Signal On Warning - The EMIC transducer will generate repetitive chimes at a slow rate to indicate that
a turn signal has been active continuously for 1.6 kilometers (1 mile) with the vehicle speed greater than 22
kilometers-per-hour (15 miles-per hour). Vehicles built for markets other than the United States and Canada
have a revised distance threshold of 4 kilometers for this feature. The chime will continue until the turn signal
input becomes inactive or until the vehicle speed message indicates that the speed is less than 22 kilometers-
per-hour (15 miles-per-hour), whichever occurs first. The hazard warning flashers will not activate this chime
feature.

•

Warning Indicator Announcement - The EMIC transducer will generate one short chime each time the check
gauges indicator is illuminated by the instrument cluster circuitry. The check gauges indicator may be illumi-
nated when any critical engine or transmission systems are operating outside of their normal parameters. The
instrument cluster monitors electronic messages received over the CAN data bus to determine when to illumi-
nate the check gauges indicator.

The EMIC provides chime service for all available features in the chime warning system. The EMIC relies upon its
internal programming, numerous hard wired inputs, and electronic message inputs received from other modules
over the CAN data bus network to provide the chime warning system features. The internal programming of the
EMIC determines the priority of each chime request input that is received, as well as the rate and duration of each
chime that is to be generated.

HB

CHIME/BUZZER

8B - 3

The hard wired chime warning system inputs to the EMIC may be diagnosed and tested using conventional diag-
nostic tools and procedures. However, conventional diagnostic methods may not prove conclusive in the diagnosis
of the EMIC, the CAN data bus, or the electronic messages received by the EMIC from other modules. The most
reliable, efficient and accurate means to diagnose the EMIC, the CAN data bus, or the electronic message inputs
used for the chime warning system requires the use of a diagnostic scan tool. Refer to the appropriate diagnostic
information.

DIAGNOSIS AND TESTING

CHIME WARNING SYSTEM

WARNING: To avoid personal injury or death, on vehicles equipped with airbags, disable the supplemental
restraint system before attempting any steering wheel, steering column, airbag, occupant classification sys-
tem, seat belt tensioner, impact sensor, or instrument panel component diagnosis or service. Disconnect
and isolate the battery negative (ground) cable, then wait two minutes for the system capacitor to discharge
before performing further diagnosis or service. This is the only sure way to disable the supplemental
restraint system. Failure to take the proper precautions could result in accidental airbag deployment.

The hard wired chime warning system inputs to the ElectroMechanical Instrument Cluster (EMIC), as well as other
hard wired circuits for this system may be diagnosed and tested using conventional diagnostic tools and procedures.
Refer to the appropriate wiring information. The wiring information includes wiring diagrams, proper wire and con-
nector repair procedures, details of wire harness routing and retention, connector pin-out information and location
views for the various wire harness connectors, splices and grounds.

However, conventional diagnostic methods may not prove conclusive in the diagnosis of the EMIC, the Controller
Area Network (CAN) data bus, or the electronic message inputs used by the EMIC to provide chime warning system
service. The most reliable, efficient, and accurate means to diagnose the EMIC, the CAN data bus, and the elec-
tronic message inputs for the chime warning system requires the use of a diagnostic scan tool. Refer to the appro-
priate diagnostic information.
