INSTALLATION

1. Insert cable through radio opening. Route behind

glove box and attach to retainers.

2. Install the radio.

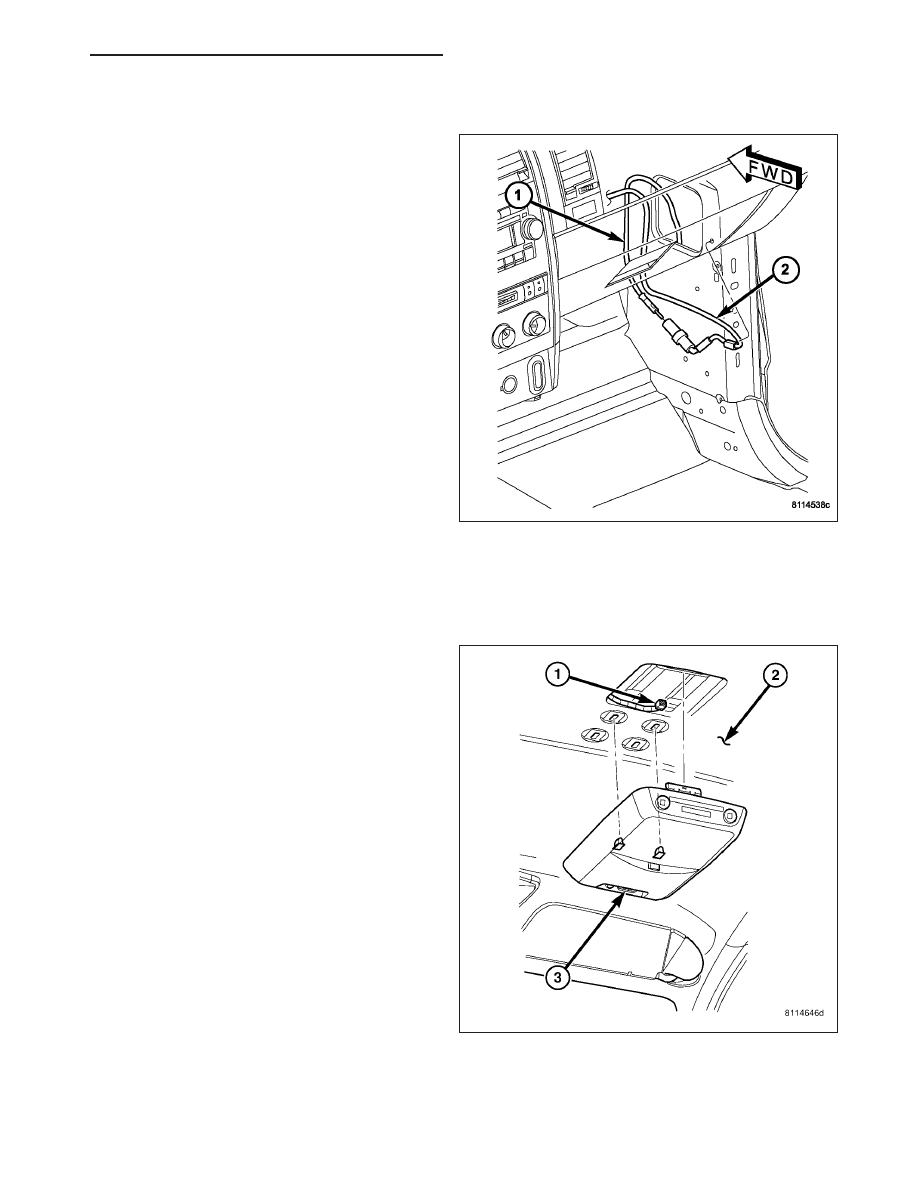

3. Reach under the instrument panel outboard of the

glove box to access and connect the antenna
coaxial cable connector (1) and (2).

4. Install cowl trim.

5. Connect the battery negative cable.

MEDIA SYSTEM-MONITOR/DVD

DESCRIPTION

The video entertainment system, consist of a DVD
player (3), battery powered remote control, and two
headsets. the DVD player is located on the headliner
(2) behind the driver and front seat passenger seat. In
addition to video DVDs, the system will play audio
DVDs, audio CDs, MP3 audio disc, and video CDs.

There are plug-in jacks on the housing to show video
directly from a video camera, connect video games for
display on the screen, and play music directly from a
MP3 player.

HB

AUDIO/VIDEO - SERVICE INFORMATION

8A - 197

OPERATION

The DVD player is self contained. The DVD disc are loaded and ejected through a slot in the faceplate. A seven
inch (diagonal measurement) liquid crystal display (LCD) screen supports both 3 X 4 and 6 X 9 video formats. The
hinged screen latches in the closed position and swings down for viewing. A lock-out switch on the front of the
housing enables front seat occupants to disable the DVD player.

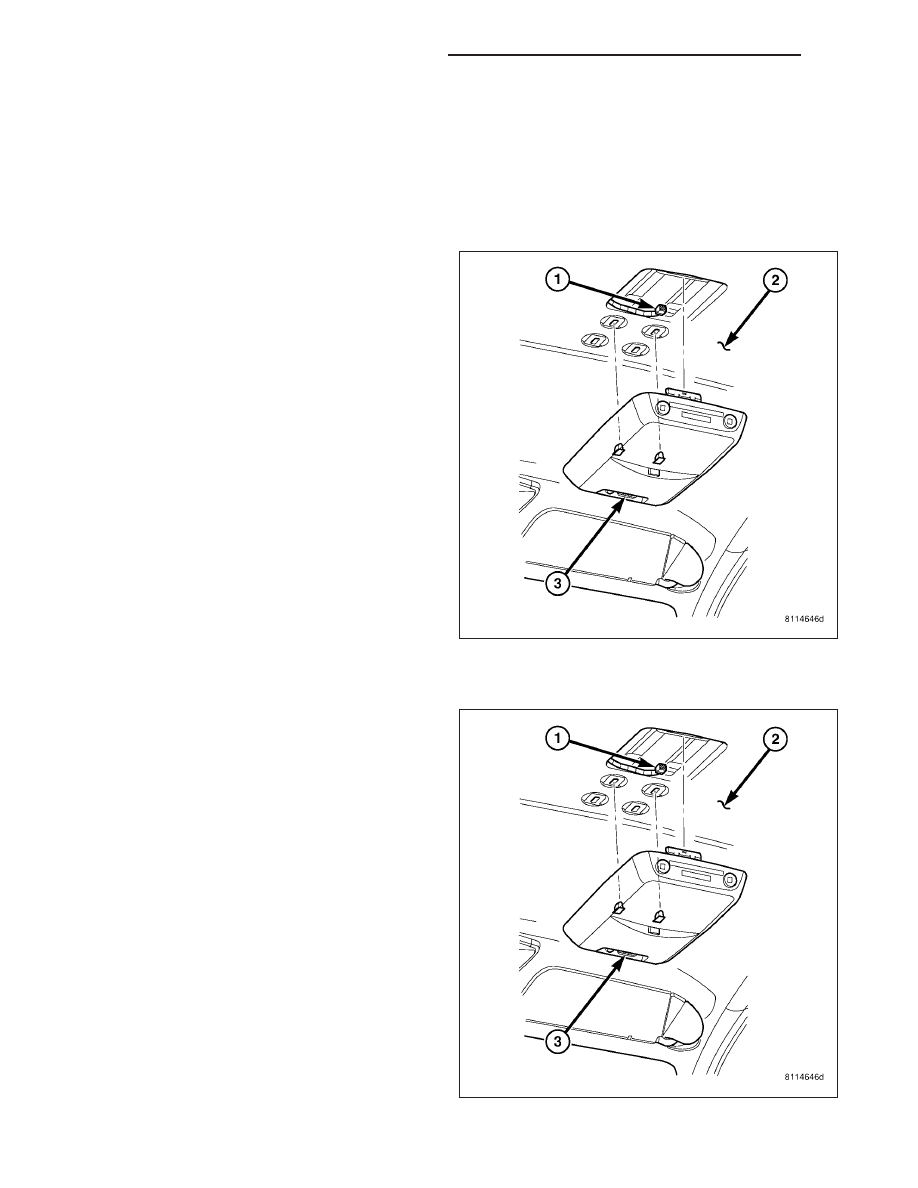

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the two mounting fasteners.

3. Using a trim stick, press the retaining clip at the

rear of the DVD player. Move the DVD player from
side to side to release from roof panel (2).

4. Disconnect electrical harness connector (1) and

remove DVD player.

INSTALLATION

1. Connect electrical harness connector (1) to DVD

player (3).

2. Position DVD player and press into place.

3. Install and tighten mounting fasteners.

4. Connect battery negative cable.

8A - 198

AUDIO/VIDEO - SERVICE INFORMATION

HB

RADIO

DESCRIPTION

Available radios include:

•

AM/FM/CD (REF sales code)

•

AM/FM/6 disc CD/MP3 (RAQ sales code)

•

AM/FM/6CD/RDS/MP3/Navigation with integrated
display (REC sales code)

•

AM/FM/CD/RDS (RAR sales code) - export only

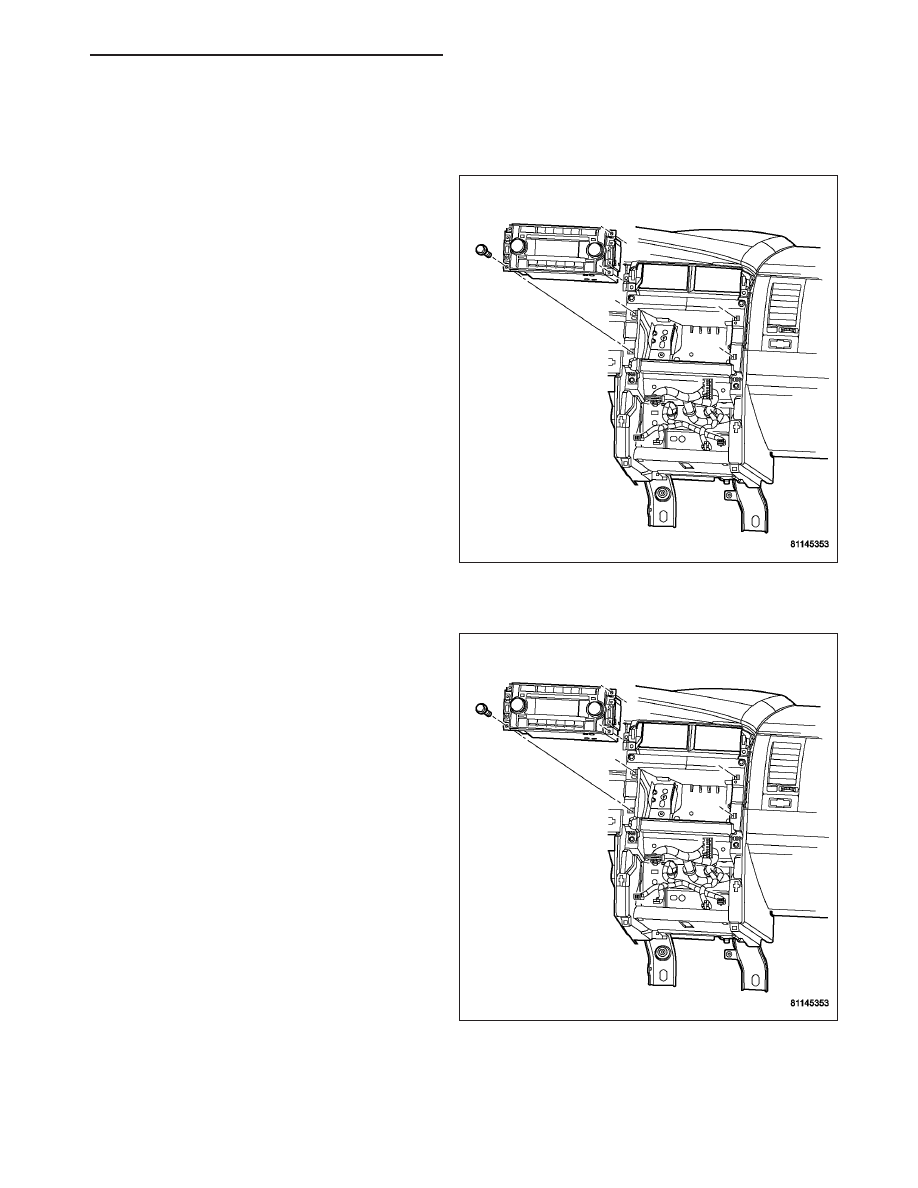

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the instrument panel center bezel (Refer

to

23

-

BODY/INSTRUMENT PANEL/INSTRU-

MENT PANEL CENTER BEZEL - REMOVAL).

3. Remove the radio mounting fasteners.

HB

AUDIO/VIDEO - SERVICE INFORMATION

8A - 199

CAUTION: Pulling the antenna cable straight out
of the radio without pulling on the locking antenna
connector could damage the cable or radio.

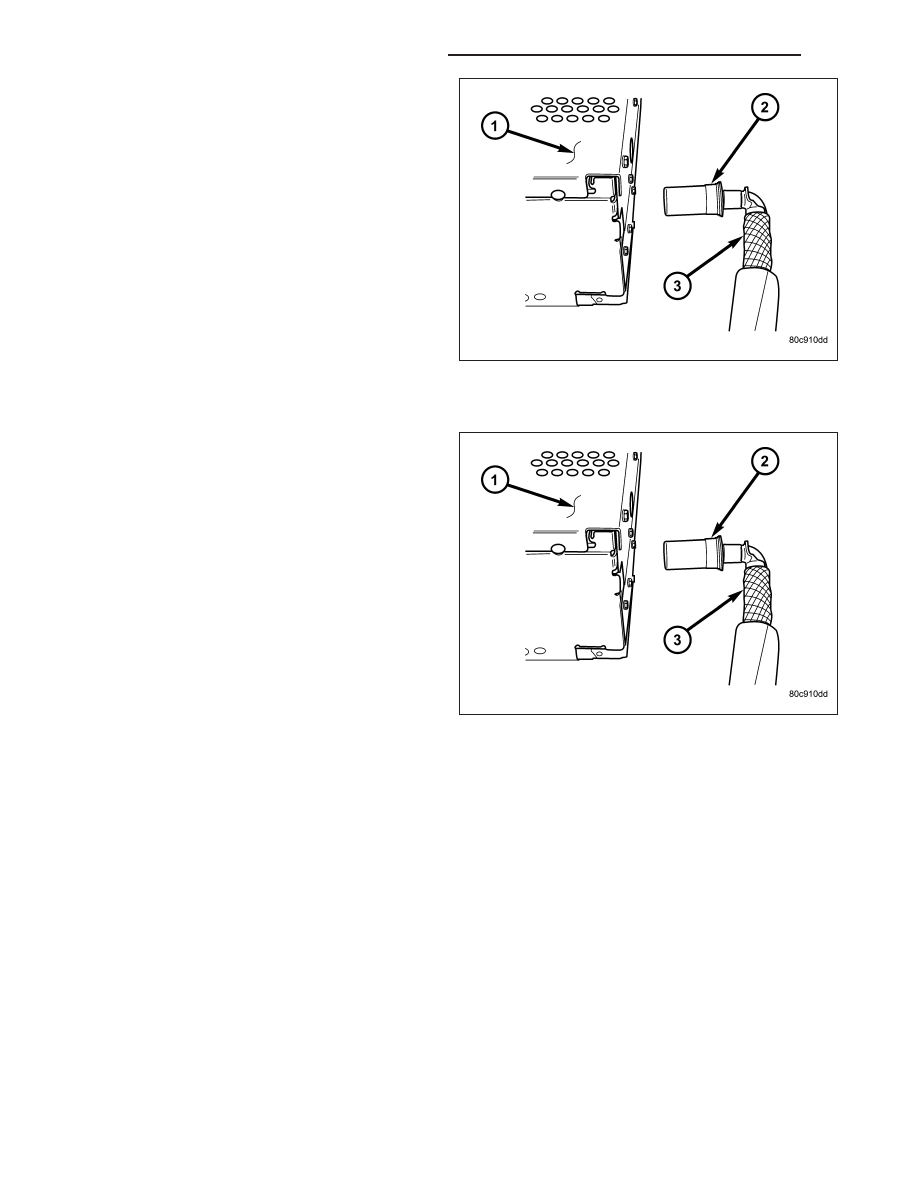

4. Disconnect the antenna cable (3) by pulling the

locking antenna connector (2) away from the radio
(1).

5. Disconnect the electrical harness connector and

remove radio.

INSTALLATION

1. Connect the electrical harness and antenna cable

(3) to radio.

8A - 200

AUDIO/VIDEO - SERVICE INFORMATION
