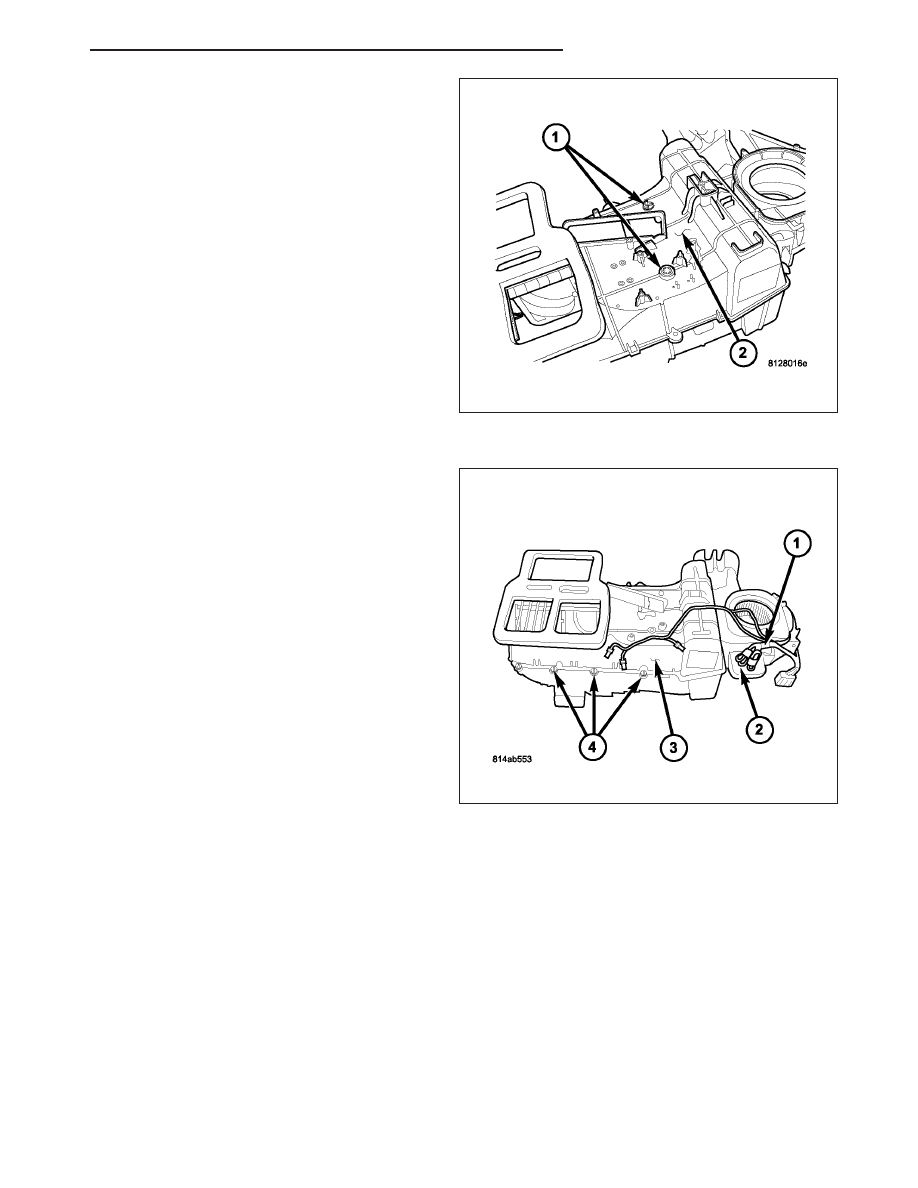

4. If removed, install the mode-air doors into the

upper half of the HVAC housing (2).

5. Align the ends of the blend-air door pivot shafts (1)

to the openings in the upper half of the HVAC
housing and install the upper housing half to the
lower housing half.

6. Install the screws (4) that secure the two halves of

the HVAC housing (3) together. Tighten the screws
to 2.2 N·m (20 in lbs.).

7. Install the HVAC wiring harness (1). Make sure the

harness is routed through all wiring retainers.

8. If removed, install the blower motor resistor or

power module (2), depending on application.

9. Connect the HVAC wire harness to the blower

motor resistor or power module, depending on
application.

HB

DISTRIBUTION - FRONT

24 - 397

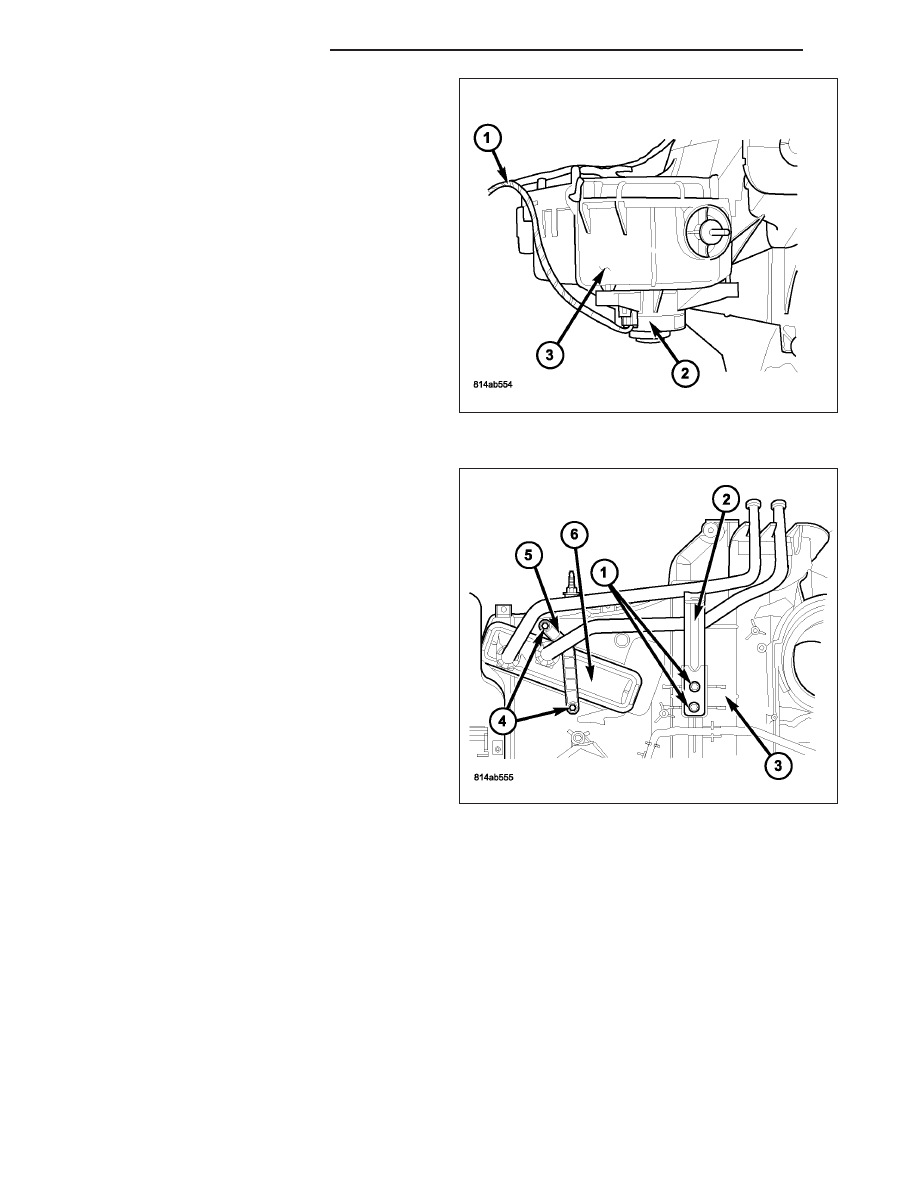

10. Install the blower motor (2) to the HVAC housing

(3) (Refer to 24 - HEATING & AIR CONDITION-
ING/DISTRIBUTION - FRONT/MOTOR-BLOWER
- INSTALLATION).

11. Connect the HVAC wire harness (1) to the blower

motor.

12. Carefully install the heater core (6) into the top of

the HVAC housing (3). Make sure that the heater
core insulator is properly positioned.

13. Install the two screws (4) that secure the heater

core retaining bracket (5) to the HVAC housing.
Tighten the screws to 2.2 N·m (20 in. lbs.).

14. Install the HVAC housing bracket (2) to the top of

HVAC housing.

15. Install the two screws (1) that secure the HVAC

housing bracket to the HVAC housing. Tighten the
screws to 2.2 N·m (20 in. lbs.).

24 - 398

DISTRIBUTION - FRONT

HB

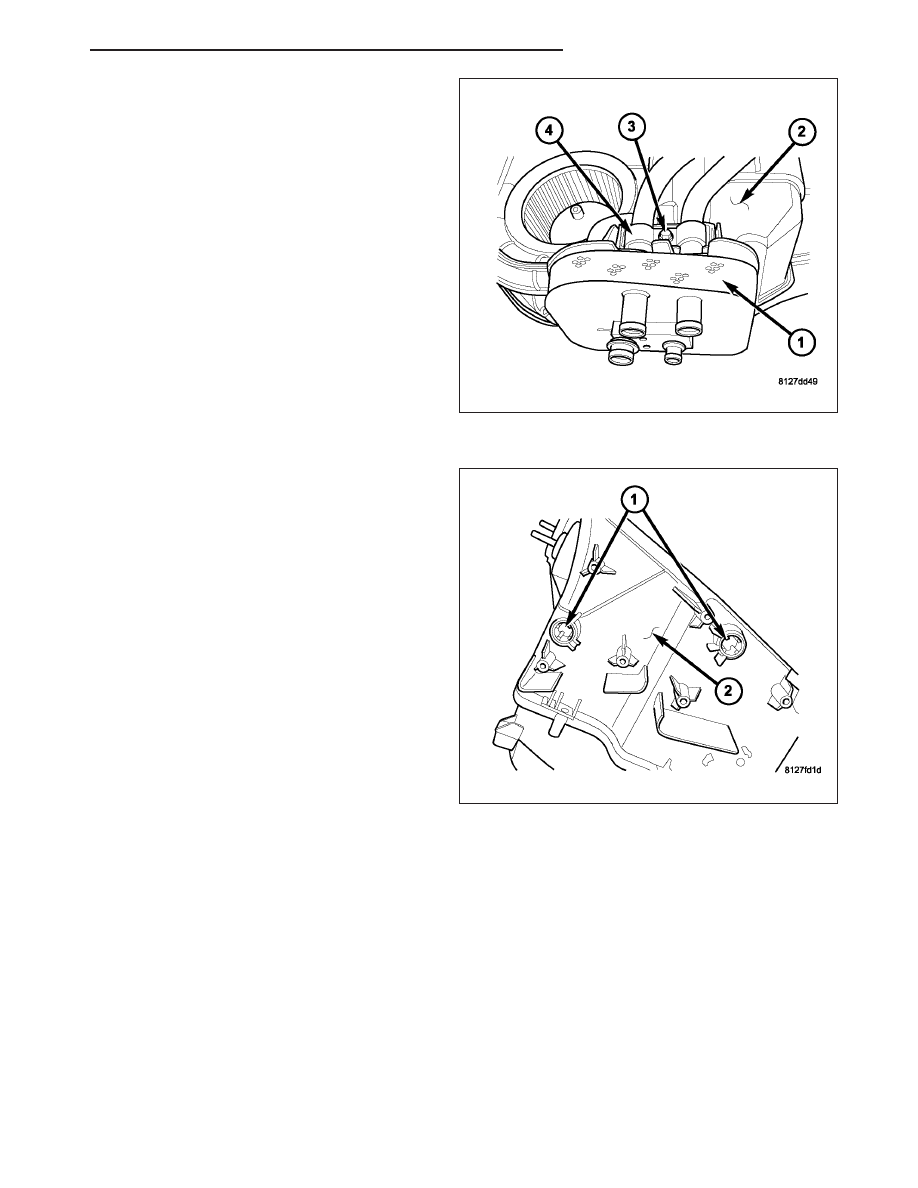

16. Install the heater core tube retaining bracket (4) to

the top of the HVAC housing (2).

17. Install the screw (3) that secures the heater core

tube retaining bracket to the HVAC housing.
Tighten the screw to 2.2 N·m (20 in. lbs.).

18. Install the foam seal (1) to the flange on the

HVAC housing.

19. Align the two actuator couplers (1) with the mode-

air door pivot shafts and install the couplers into
the left side of the HVAC housing. Be sure to
install the couplers with the coupler arm located
between the two stop tabs on the HVAC housing.

HB

DISTRIBUTION - FRONT

24 - 399

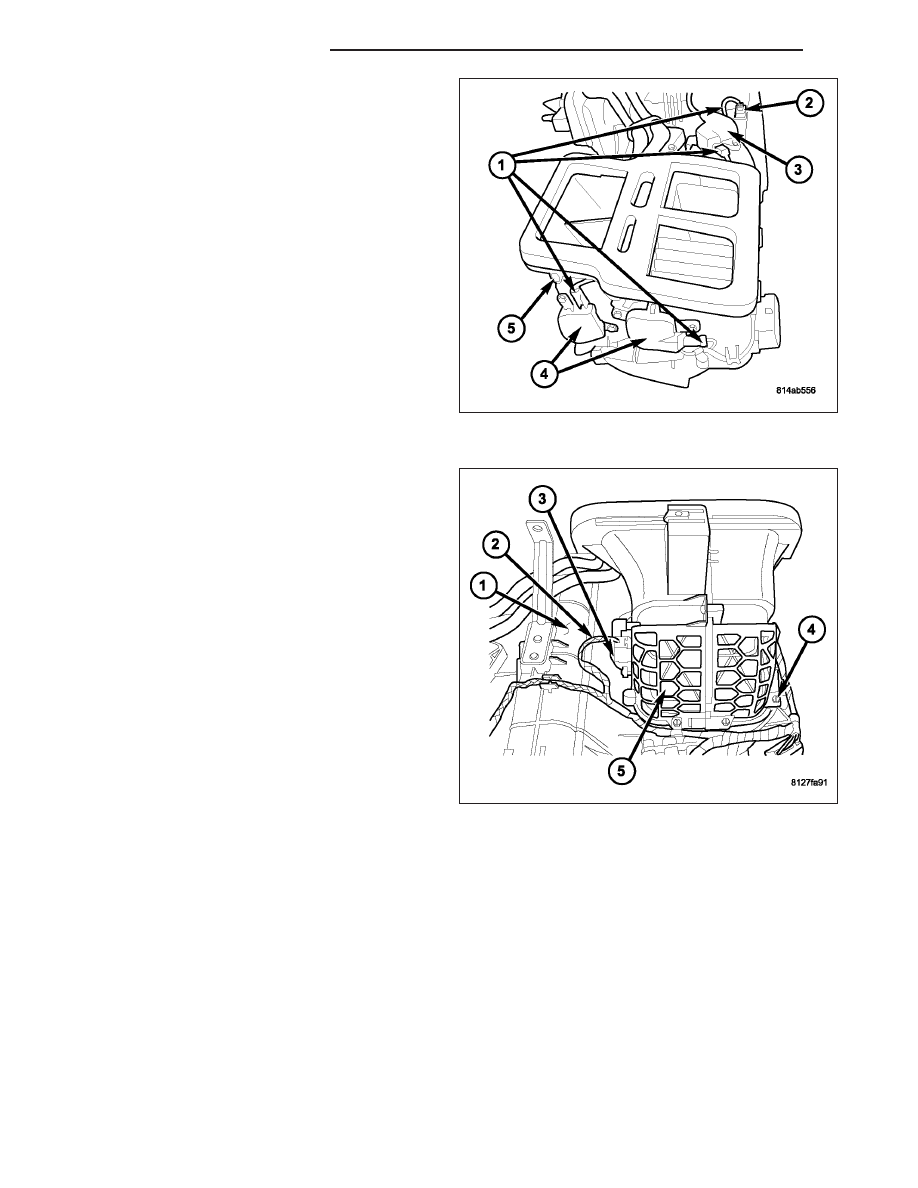

20. Install the blend door actuator (3) and the mode

door actuators (4) to the HVAC housing (5) (Refer
to 24 - HEATING & AIR CONDITIONING/CON-
TROLS - FRONT/ACTUATOR-BLEND DOOR -
INSTALLATION) and (Refer to 24 - HEATING &
AIR CONDITIONING/CONTROLS - FRONT/AC-
TUATOR-MODE DOOR - INSTALLATION).

21. Install the evaporator temperature sensor (2) into

the top of the HVAC housing.

22. Connect the HVAC wire harness (1) to the evap-

orator temperature sensor, blend door actuator
and the mode door actuators.

23. If removed, install the recirculation door actuator

(3) to the air inlet housing (5).

24. Install the air inlet housing onto the top of the

HVAC housing (1).

25. Install the screws (4) that secure the air inlet

housing to the HVAC housing. Make sure the
HVAC wire harness retainer is properly installed.

26. Connect the HVAC wire harness to the recircula-

tion door actuator (3).

27. Install the HVAC housing (Refer to 24 - HEATING

& AIR CONDITIONING/DISTRIBUTION - FRONT/
HOUSING-HVAC - INSTALLATION).
