B1060–CLIMATE CONTROL MOTOR(S) COMMON 1 CONTROL CIRCUIT HIGH (MTC)

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 265

B1060–CLIMATE CONTROL MOTOR(S) COMMON 1 CONTROL CIRCUIT HIGH (MTC) (CONTINUED)

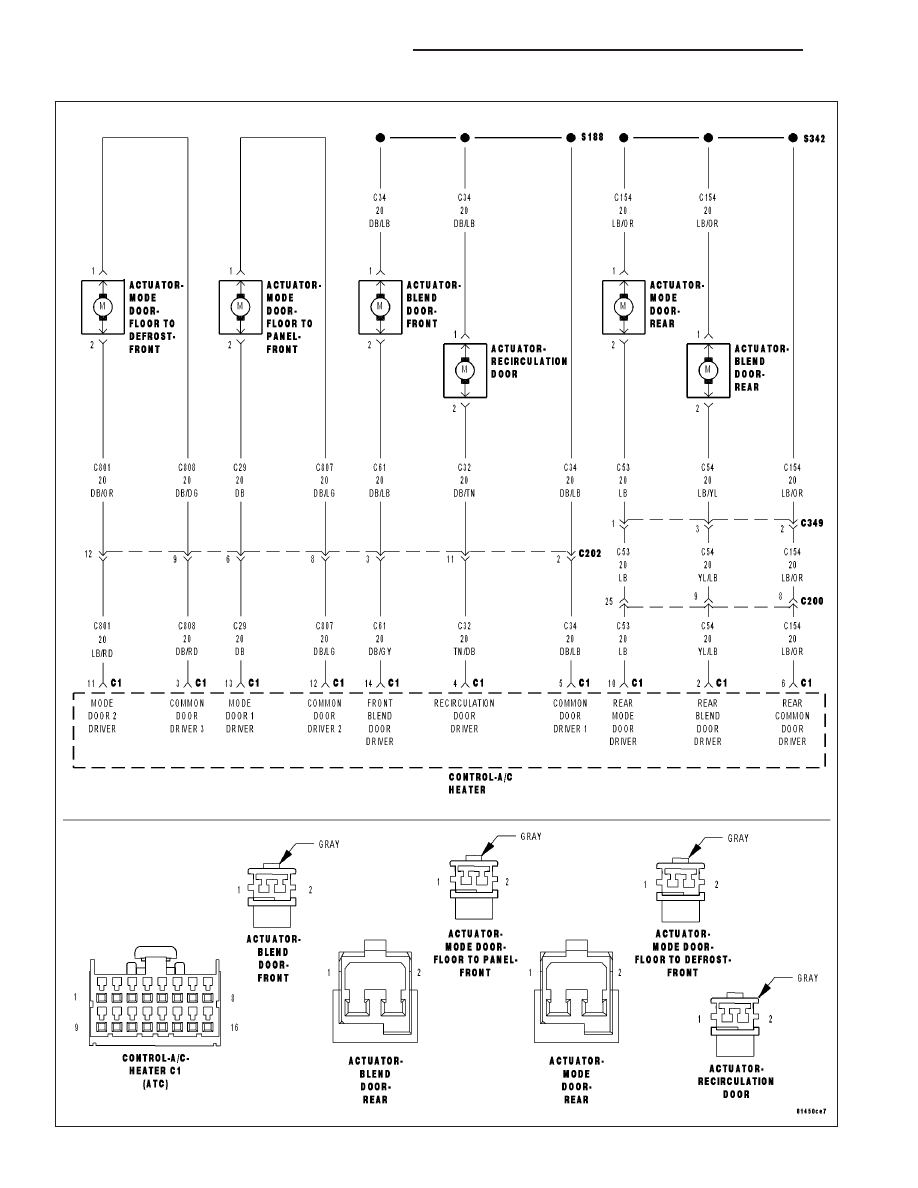

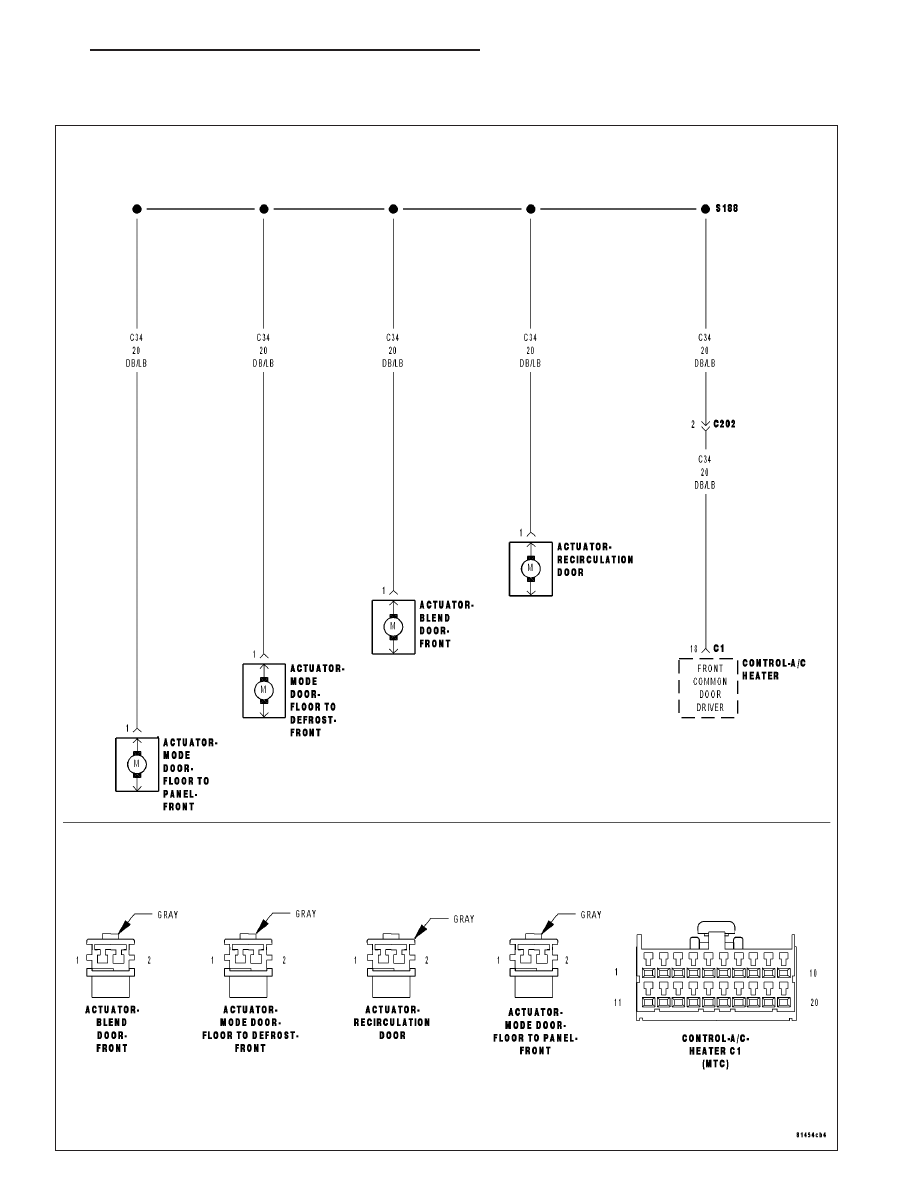

For the Manual Temperature Control (MTC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING - SCHE-
MATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Actuator DTC Detection Test is executed.

•

Set Condition:
If the (C34) Front Common Door Driver circuit is shorted to voltage.

Possible Causes

(C34) FRONT COMMON DOOR DRIVER CIRCUIT SHORTED TO VOLTAGE

A/C HEATER CONTROL

Theory of Operation

The A/C Heater Control drives the Front Blend Door Actuator via the (C61) Front Blend Door Driver circuit and the
(C34) Front Common Door Driver circuit. The A/C Heater Control drives the Mode Door 1 (Floor to Panel) Actuator
via the (C29) Mode Door 1 Driver circuit and the (C34) Front Common Door Driver circuit. The A/C Heater Control
drives the Mode Door 2 (Floor to Defrost) Actuator via the (C801) Mode Door 2 Driver circuit and the (C34) Front
Common Door Driver circuit. The A/C Heater Control drives the Recirculation Door Actuator via the (C32) Recircu-
lation Door Driver circuit and the (C34) Front Common Door Driver circuit. All of the front door actuators share the
(C34) Front Common Door Driver circuit. Inside the A/C Heater Control, each door actuator has its own unique
driver, but all share a single common door driver circuit. Due to the shared circuitry similar DTCs can set at the
same time for multiple actuators depending upon the type of short, its location, and the direction the actuator is
moving when the short is present.

Diagnostic Test

1.

CHECK (C34) FRONT COMMON DOOR DRIVER CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

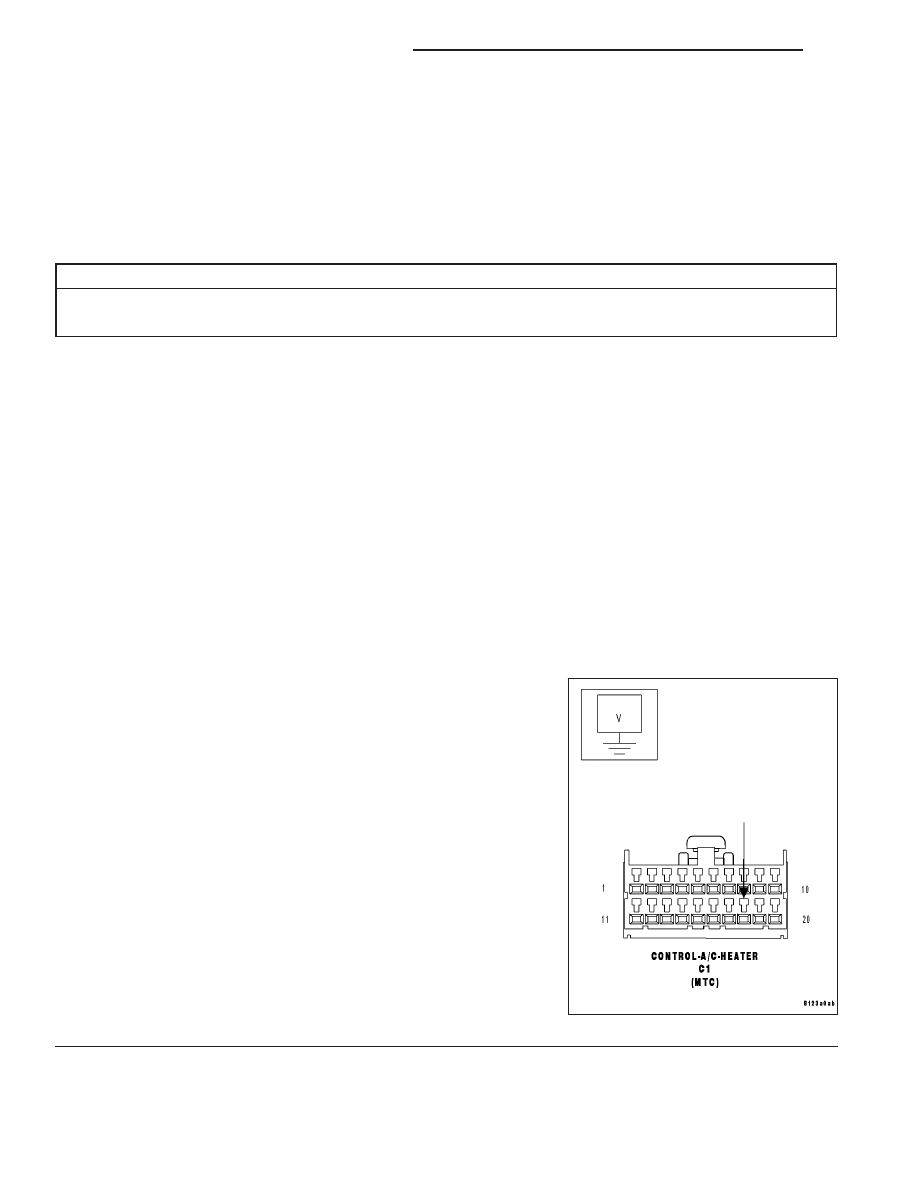

Measure the voltage of the (C34) Front Common Door Driver circuit.

Is the voltage above 0.2 volts?

Yes

>> Repair the (C34) Front Common Door Driver circuit for a

short to voltage.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 2

24 - 266

HVAC - ELECTRICAL DIAGNOSTICS

HB

B1060–CLIMATE CONTROL MOTOR(S) COMMON 1 CONTROL CIRCUIT HIGH (MTC) (CONTINUED)

2.

RUN THE ACTUATOR DTC DETECTION TEST

Turn the ignition off.

Reconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

With the scan tool in HVAC, select System Tests and then select Actuator DTC Detection. When the test is com-
plete, select View DTCs.

Does the scan tool only display: B1060–CLIMATE CONTROL MOTOR(S) COMMON 1 CONTROL CIRCUIT
HIGH?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No, Other DTC(s) Displayed

Diagnose and repair the other DTC(s). If multiple DTCs are present, beginning with the common cir-
cuits, diagnose and repair all short high DTCs and then all short low DTCs. Refer to the Table of Con-
tents in this Section for a complete list of all HVAC related symptoms.

No, And No Other DTCs Displayed

Using the wiring diagram as a guide, inspect the wiring and connectors for conditions causing an inter-
mittent short. Repair as necessary.

Perform BODY VERIFICATION TEST - VER 1.
