B104F–BLEND DOOR CONTROL CIRCUIT OPEN (MTC)

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 85

B104F–BLEND DOOR CONTROL CIRCUIT OPEN (MTC) (CONTINUED)

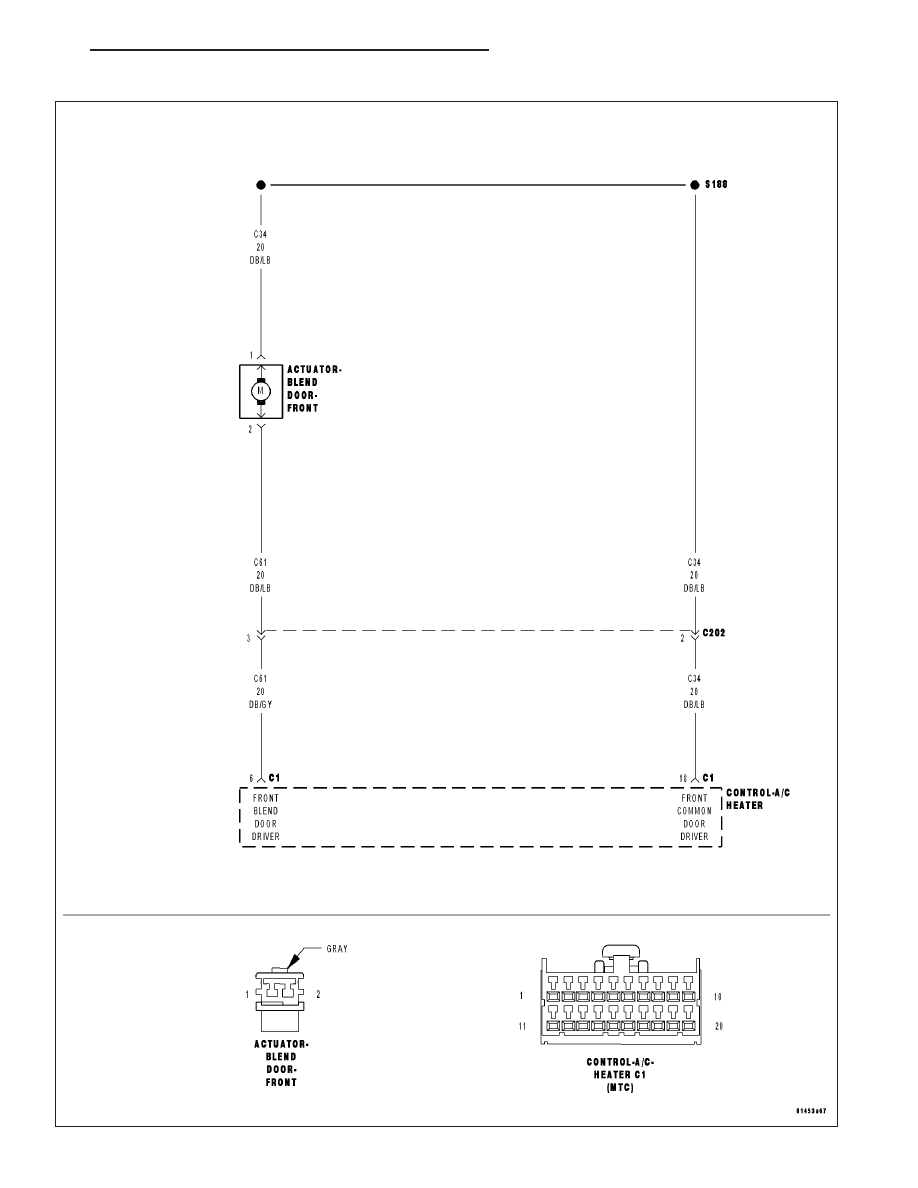

For the Manual Temperature Control (MTC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING - SCHE-
MATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If Front Blend Door Actuator’s electrical circuit is open. This DTC has a maturing time of 5 seconds and a
de-maturing time of 10 seconds. If the DTC’s status changes from active to stored it will stay in memory for
100 ignition cycles.

Possible Causes

(C61) FRONT BLEND DOOR DRIVER CIRCUIT OPEN

(C34) FRONT COMMON DOOR DRIVER CIRCUIT OPEN

FRONT BLEND DOOR ACTUATOR

A/C HEATER CONTROL

Theory of Operation

The A/C Heater Control drives the Front Blend Door Actuator via the (C61) Front Blend Door Driver circuit and the
(C34) Front Common Door Driver circuit. All of the front door actuators share the (C34) Front Common Door Driver
circuit. Inside the A/C Heater Control, each door actuator has its own unique driver, but all share a single common
door driver circuit. Due to the shared circuitry similar DTCs can set at the same time for multiple actuators depend-
ing upon the location of the open circuit and the direction the actuator is moving when the open is present.

NOTE: DTC B104F must be active for the results of this test to be valid. Do not perform this test if DTC
B104F is stored. Refer to HVAC System Test (MTC) for stored DTC test procedures.

Diagnostic Test

1.

CHECK FOR ACTIVE CONTROL CIRCUIT/PERFORMANCE DTCs

Turn the ignition on.

With the scan tool, read active HVAC DTCs.

Does the scan tool display any active: XXXX CONTROL CIRCUIT/PERFORMANCE DTCs?

Yes

>> Diagnose and repair the DTC(s). Refer to the Table of Contents in this Section for a complete list of all

HVAC related symptoms.

No

>> Go To 2

24 - 86

HVAC - ELECTRICAL DIAGNOSTICS

HB

B104F–BLEND DOOR CONTROL CIRCUIT OPEN (MTC) (CONTINUED)

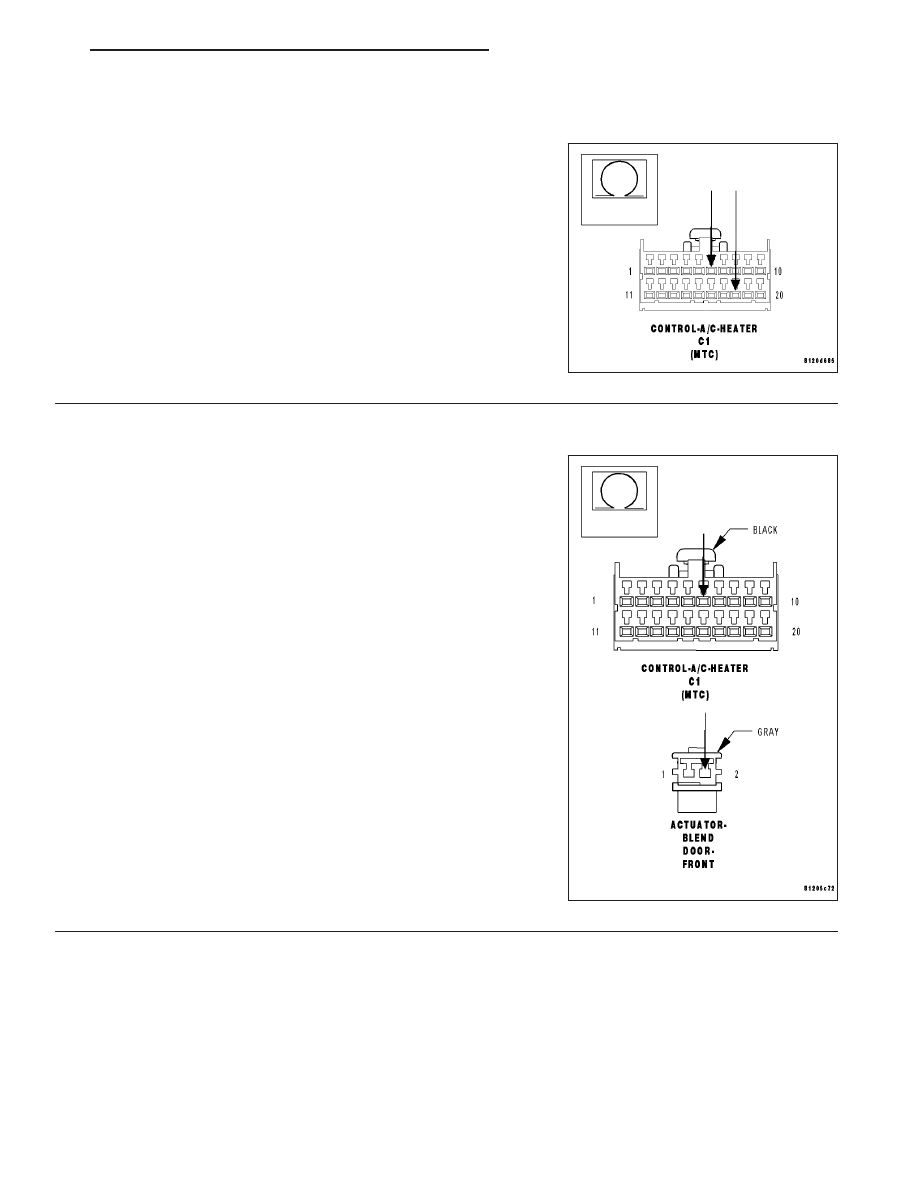

2.

CHECK FRONT BLEND DOOR ACTUATOR CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Measure the resistance between the (C61) Front Blend Door Driver
circuit and the (C34) Front Common Door Driver circuit in the A/C
Heater Control C1 harness connector.

Is the resistance above 70 ohms?

Yes

>> Go To 3

No

>> Replace the A/C Heater Control in accordance with the

Service Information.

Perform BODY VERIFICATION TEST - VER 1.

3.

CHECK (C61) FRONT BLEND DOOR DRIVER CIRCUIT FOR AN OPEN

Disconnect the Front Blend Door Actuator harness connector.

Measure the resistance of the (C61) Front Blend Door Driver circuit
between the A/C Heater Control C1 harness connector and the Front
Blend Door Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (C61) Front Blend Door Driver circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1.

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 87

B104F–BLEND DOOR CONTROL CIRCUIT OPEN (MTC) (CONTINUED)

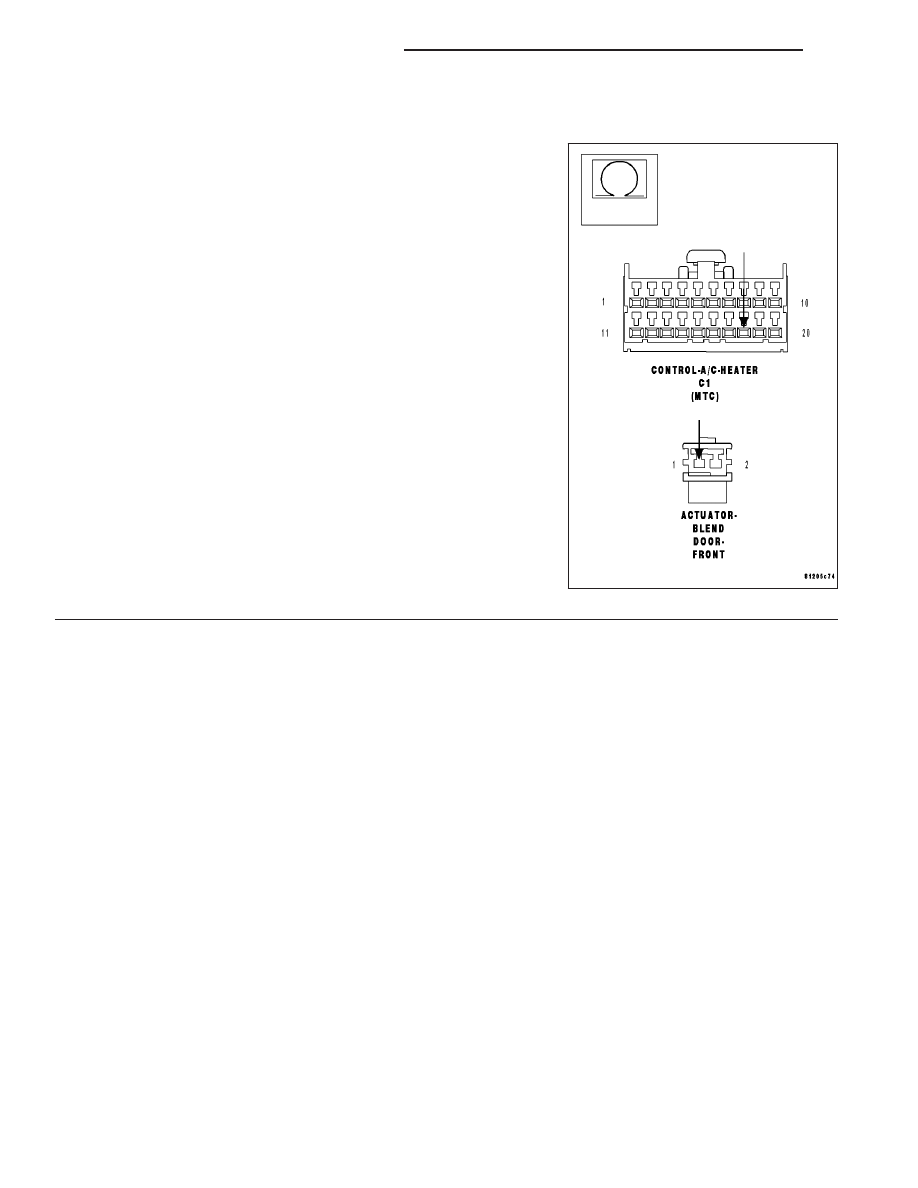

4.

CHECK (C34) FRONT COMMON DOOR DRIVER CIRCUIT FOR AN OPEN

Measure the resistance of the (C34) Front Common Door Driver circuit
between the A/C Heater Control C1 harness connector and the Front
Blend Door Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Front Blend Door Actuator in accordance with

the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the (C34) Front Common Door Driver circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1.
