B104D–BLEND DOOR CONTROL CIRCUIT LOW (MTC) (CONTINUED)

2.

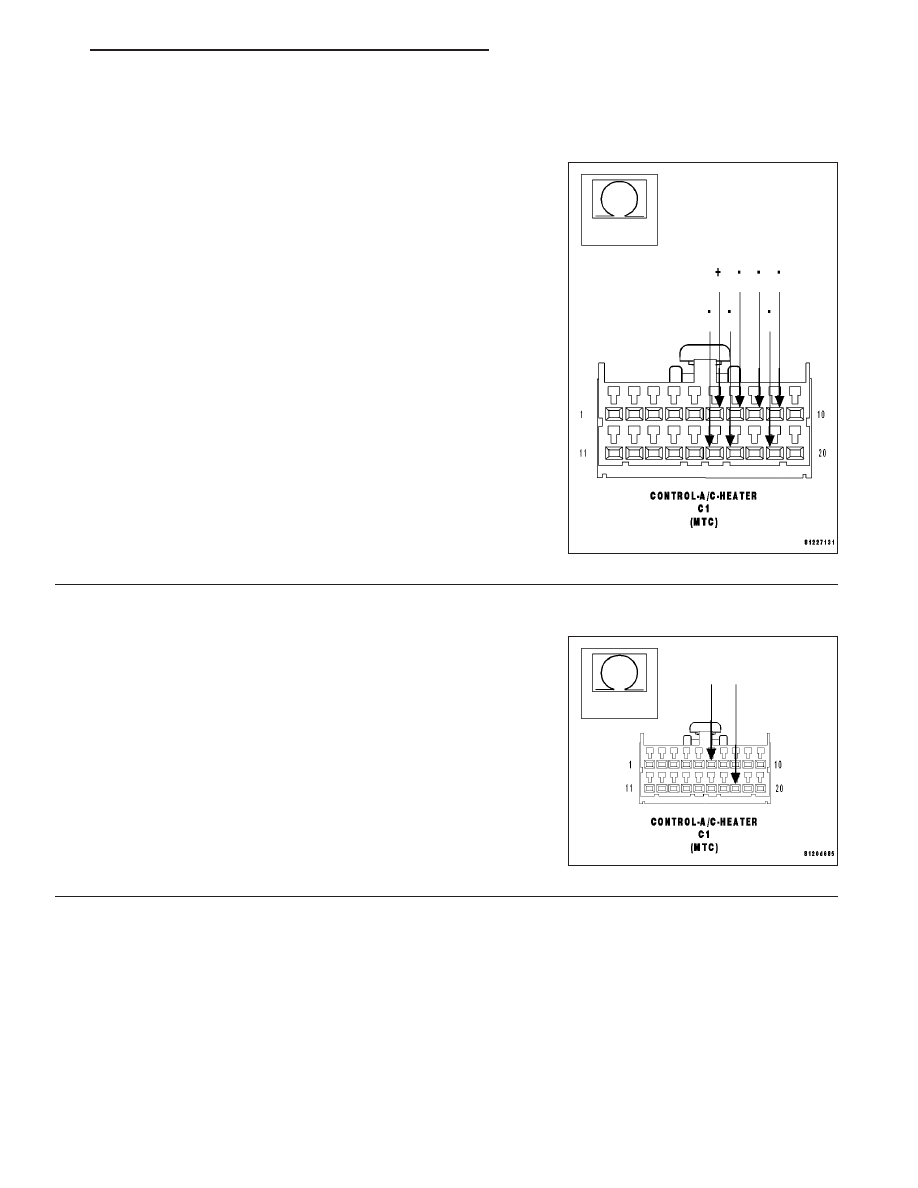

CHECK (C61) FRONT BLEND DOOR DRIVER CIRCUIT FOR A SHORT TO OTHER DOOR DRIVER
CIRCUITS

Measure the resistance between the (C61) Front Blend Door Driver
circuit and the (C29) Mode Door 1 Driver circuit, the (C801) Mode
Door 2 Driver circuit, the (C32) Recirculation Door Driver circuit, and, if
equipped, the (C53) Rear Mode Door Driver circuit, the (C154) Rear
Common Door Driver circuit, and the (C54) Rear Blend Door Driver
circuit in the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms between the (C61) Front
Blend Door Driver circuit and any of the other door driver cir-
cuits?

Yes

>> Repair the circuit(s) with a resistance below 10k ohms for

a short to the (C61) Front Blend Door Driver circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

CHECK FRONT BLEND DOOR ACTUATOR CIRCUIT RESISTANCE

Measure the resistance between the (C61) Front Blend Door Driver
circuit and the (C34) Front Common Door Driver circuit in the A/C
Heater Control C1 harness connector.

Is the resistance below 30 ohms?

Yes

>> Go To 4

No

>> Go To 5

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 73

B104D–BLEND DOOR CONTROL CIRCUIT LOW (MTC) (CONTINUED)

4.

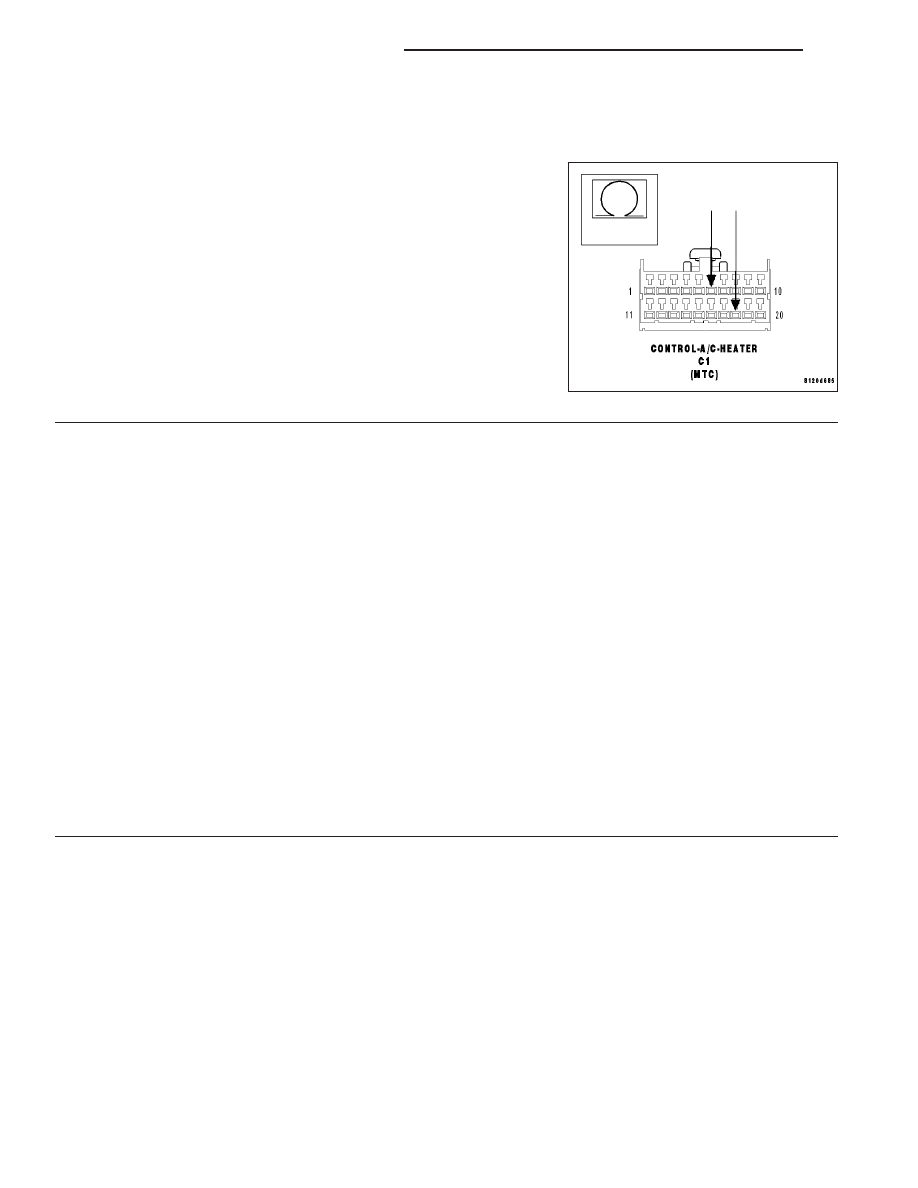

CHECK (C61) FRONT BLEND DOOR DRIVER CIRCUIT FOR A SHORT TO (C34) FRONT COMMON DOOR
DRIVER CIRCUIT

Disconnect the Front Blend Door Actuator harness connector.

Measure the resistance between the (C61) Front Blend Door Driver
circuit and the (C34) Front Common Door Driver circuit in the A/C
Heater Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C61) Front Blend Door Driver circuit for a short

to the (C34) Front Common Door Driver circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Blend Door Actuator in accordance with

the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

5.

RUN THE ACTUATOR DTC DETECTION TEST

Reconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

With the scan tool, erase HVAC DTCs.

Turn the ignition off, wait 10 seconds, and then turn the ignition on.

With the scan tool, select System Tests and then select Actuator DTC Detection. When the test is complete, select
View DTCs.

Does the scan tool only display: B104D–BLEND DOOR CONTROL CIRCUIT LOW ?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No, Other DTC(s) Displayed

Diagnose and repair the other DTC(s). If multiple DTCs are present, beginning with the common cir-
cuits, diagnose and repair all short high DTCs and then all short low DTCs. Refer to the Table of Con-
tents in this Section for a complete list of all HVAC related symptoms.

No, And No Other DTCs Displayed

Using the wiring diagram as a guide, inspect the wiring and connectors for conditions causing an inter-
mittent short. Repair as necessary.

Perform BODY VERIFICATION TEST - VER 1.

24 - 74

HVAC - ELECTRICAL DIAGNOSTICS

HB

B104E–BLEND DOOR CONTROL CIRCUIT HIGH (ATC)

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 75

B104E–BLEND DOOR CONTROL CIRCUIT HIGH (ATC) (CONTINUED)

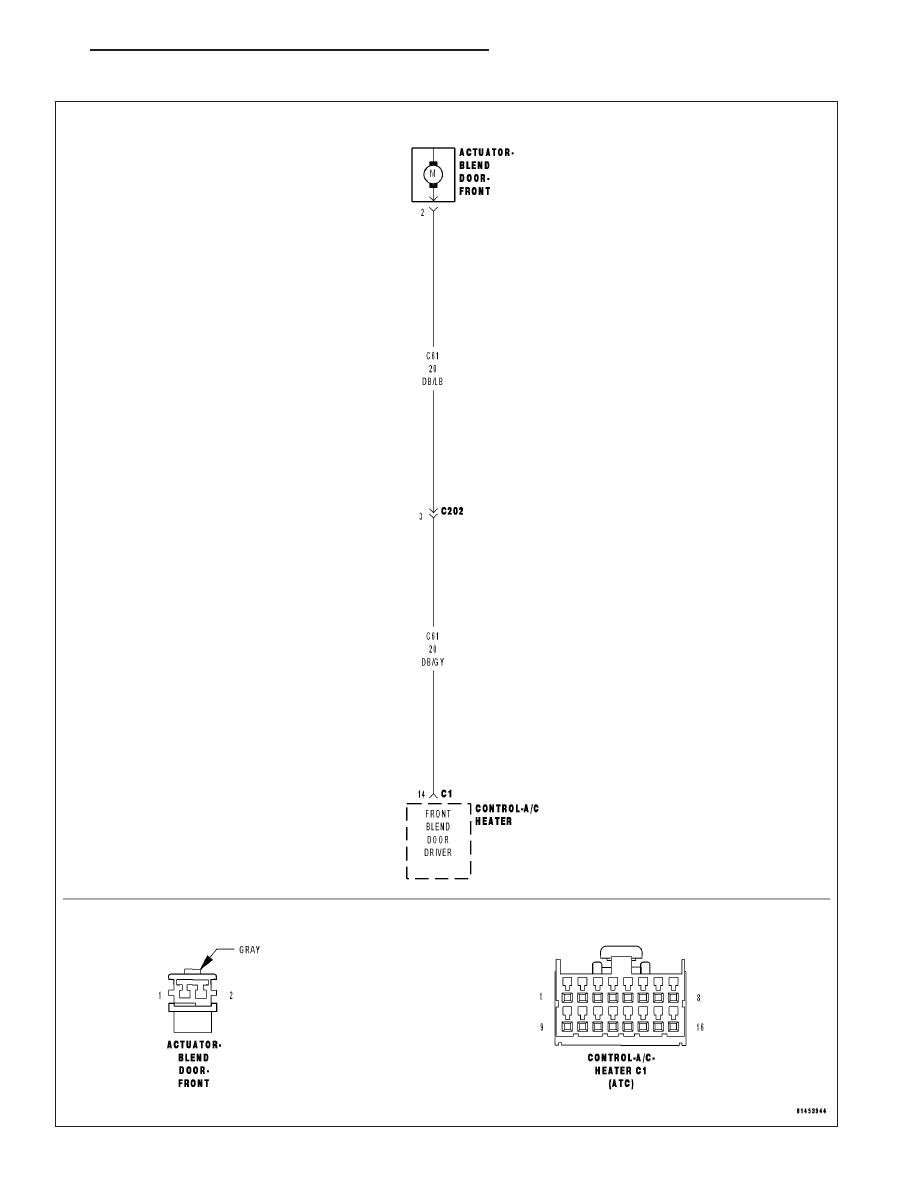

For the Automatic Temperature Control (ATC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Actuator DTC Detection Test is executed.

•

Set Condition:
If the (C61) Front Blend Door Driver circuit is shorted to voltage.

Possible Causes

(C61) FRONT BLEND DOOR DRIVER CIRCUIT SHORTED TO VOLTAGE

A/C HEATER CONTROL

Theory of Operation

The A/C Heater Control drives the Front Blend Door Actuator via the (C61) Front Blend Door Driver circuit and the
(C34) Common Door Driver 1 circuit. The Front Blend Door Actuator and the Recirculation Door Actuator share the
(C34) Common Door Driver 1 circuit and they share a driver inside the A/C Heater Control. Due to the shared
circuitry similar DTCs can set at the same time for multiple actuators depending upon the type of short, its location,
and the direction the actuator is moving when the short is present.

Diagnostic Test

1.

CHECK (C61) FRONT BLEND DOOR DRIVER CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

Measure the voltage of the (C61) Front Blend Door Driver circuit.

Is the voltage above 0.2 volts?

Yes

>> Repair the (C61) Front Blend Door Driver circuit for a short

to voltage.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 2
