Dodge Durango (HB). Manual - part 1427

7. Loosen fasteners (3) attaching sunroof assembly.

8. With the aid of a helper, support the sunroof and remove the fasteners attaching sunroof assembly (4) to roof

panel (1).

9. Remove the sunroof (4) from vehicle.

INSTALLATION

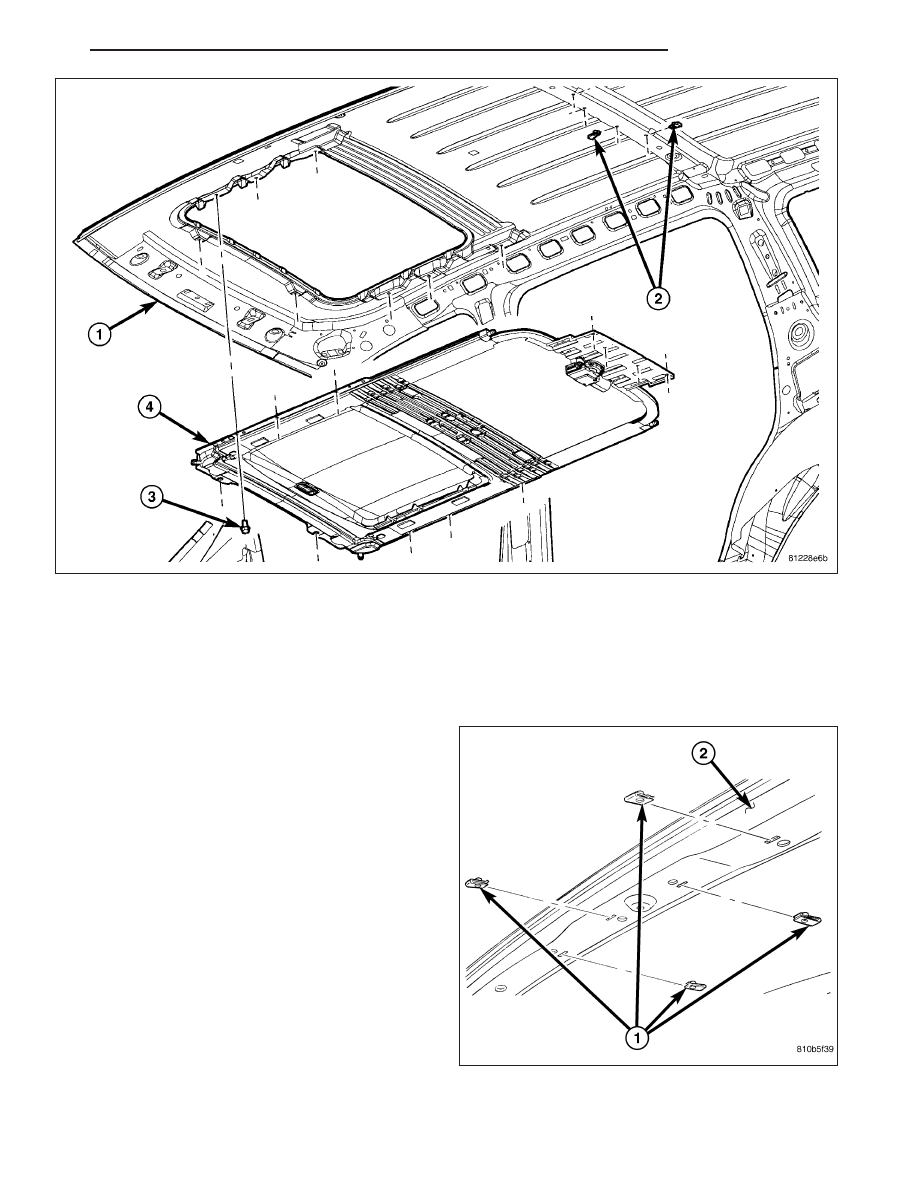

1. Verify that u-nuts (1) are in position in the roof bow

#2 (2).

2. Verify that glass panel is loose and slightly

retracted.

HB

SUNROOF

23 - 221

3. Raise sunroof module assembly (4) and guide it carefully into position.

4. While supporting the sunroof assembly, start the 12

attaching screws, three along each side rail, two
along the front trough and four along the motor
bracket.

5. Position special tool # 9582 pins (3) through the

locating holes (2) and confirm the module assem-
bly (1) is properly aligned.

23 - 222

SUNROOF

HB

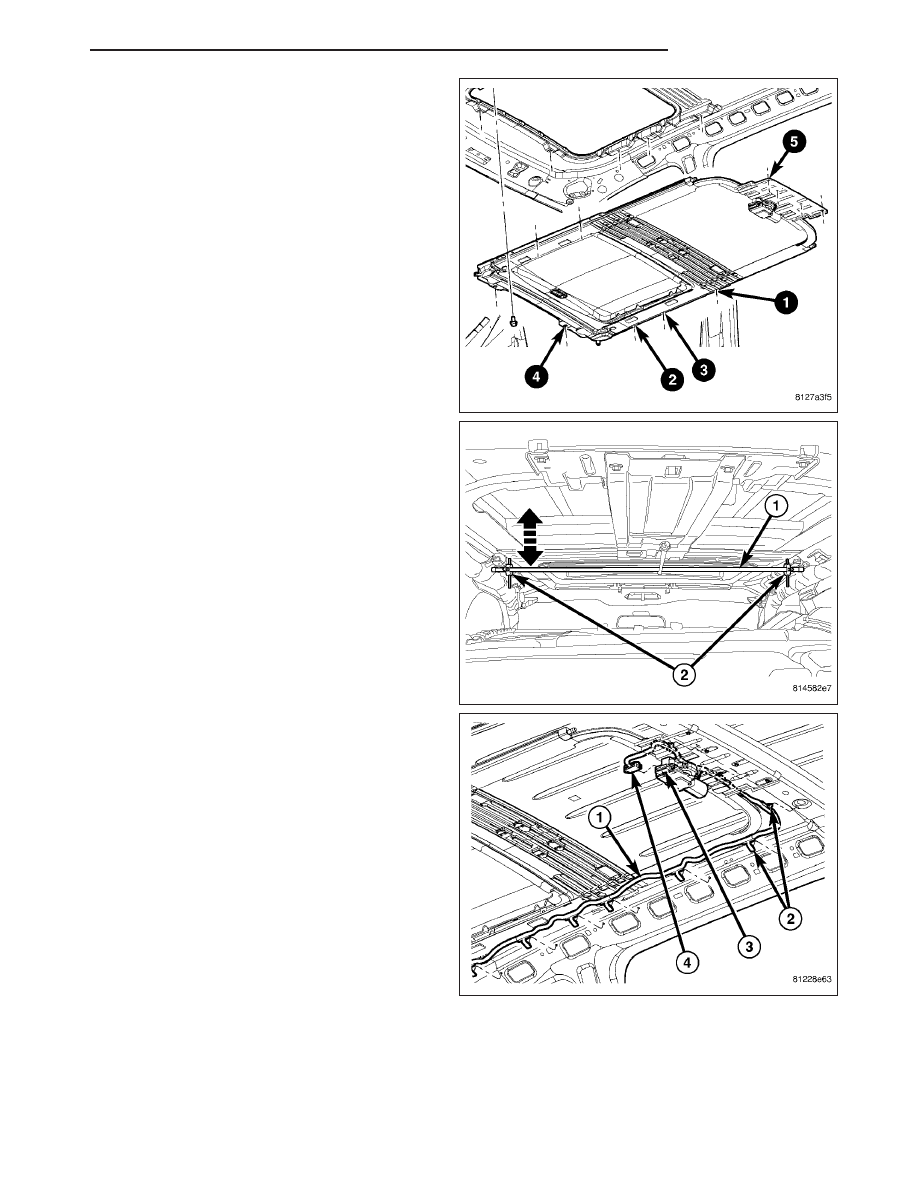

6. Tighten the attaching screws to 6 N·m (53 in. lbs.)

using the sequence shown.

7. Remove the alignment tool (1) from the alignment

holes (2).

8. Connect the electrical connector (4).

HB

SUNROOF

23 - 223

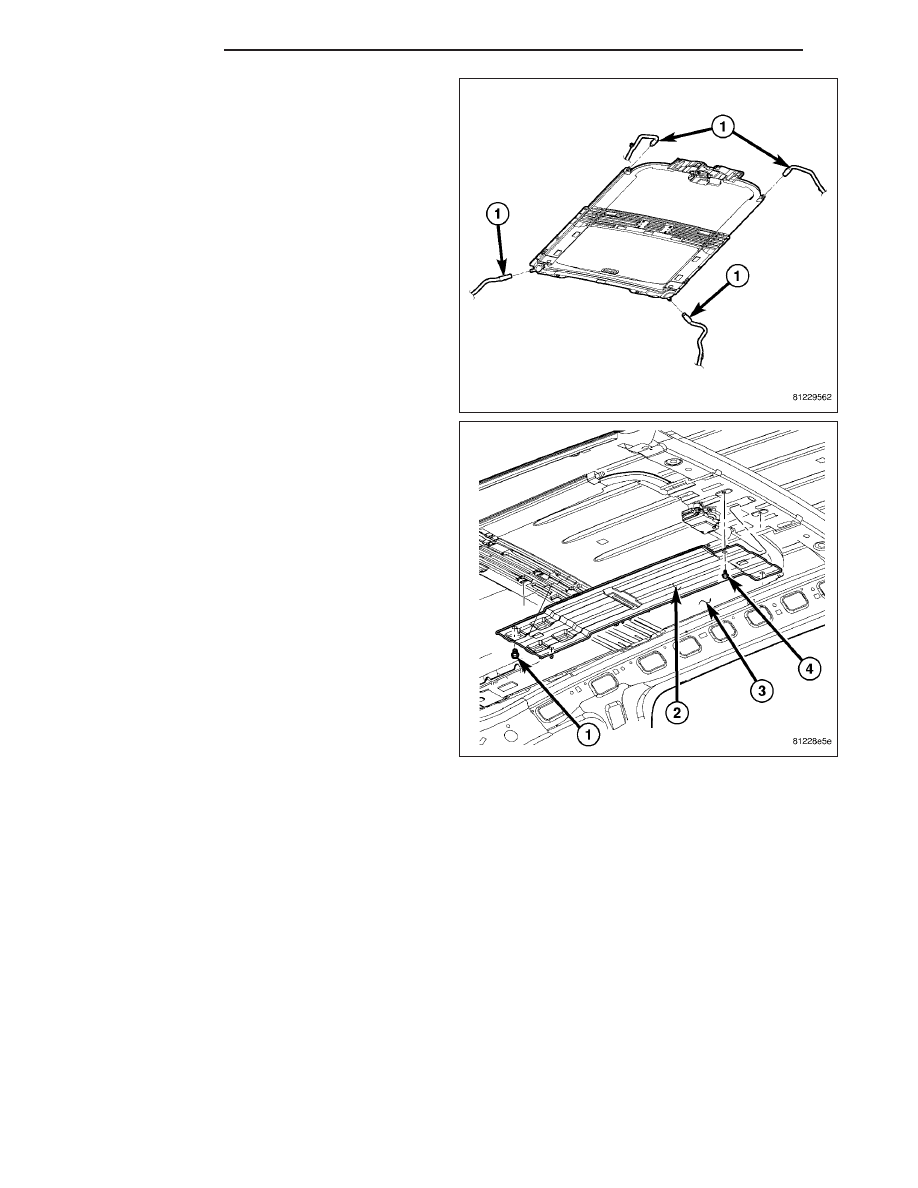

9. Connect the drain tubes to the sunroof (1).

10. Position the video display support bracket (2), if

equipped, and install the bolts (1 & 4). Tighten the
bolts to 6 N·m (53 in. lbs.).

11. Connect battery negative cable.

12. Test sunroof operation, adjust if necessary. (Refer

to

23

-

BODY/SUNROOF/GLASS

PANEL

-

ADJUSTMENTS)

13. Install headliner. (Refer to 23 - BODY/INTERIOR/

HEADLINER - INSTALLATION)

23 - 224

SUNROOF

HB
