6. Install the seat belt bezel.

7. Install the cup holder.

HB

SEATS

23 - 169

Outer

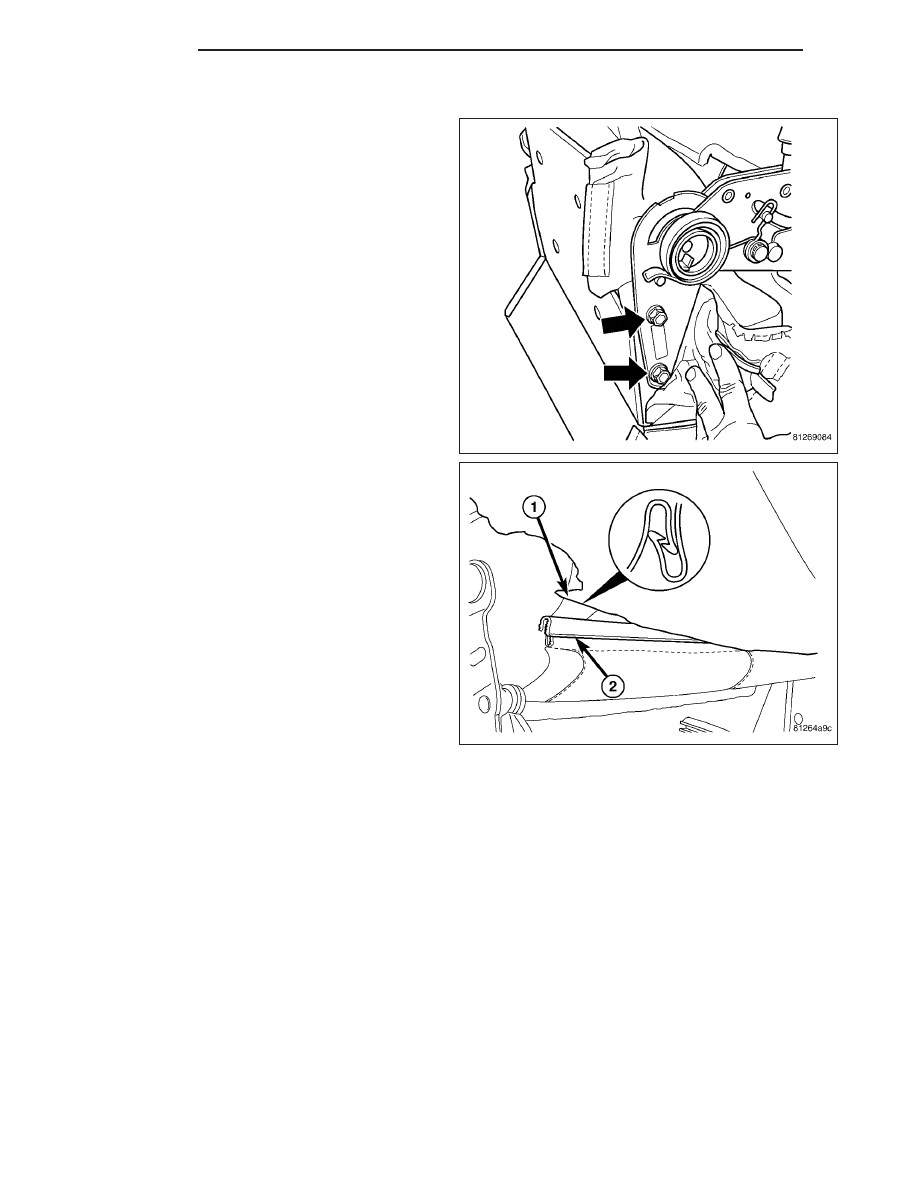

1. Position the seat back cover over the seat back

frame and install the headrest sleeves.

2. Position the seat back cushion on the frame and

position the cover over the cushion.

3. Install the seat back and install the bolts.

4. Connect the j-straps (1 & 2).

5. Install the side shields.

23 - 170

SEATS

HB

CUSHION/COVER-CUSHION - SECOND ROW

REMOVAL

Center

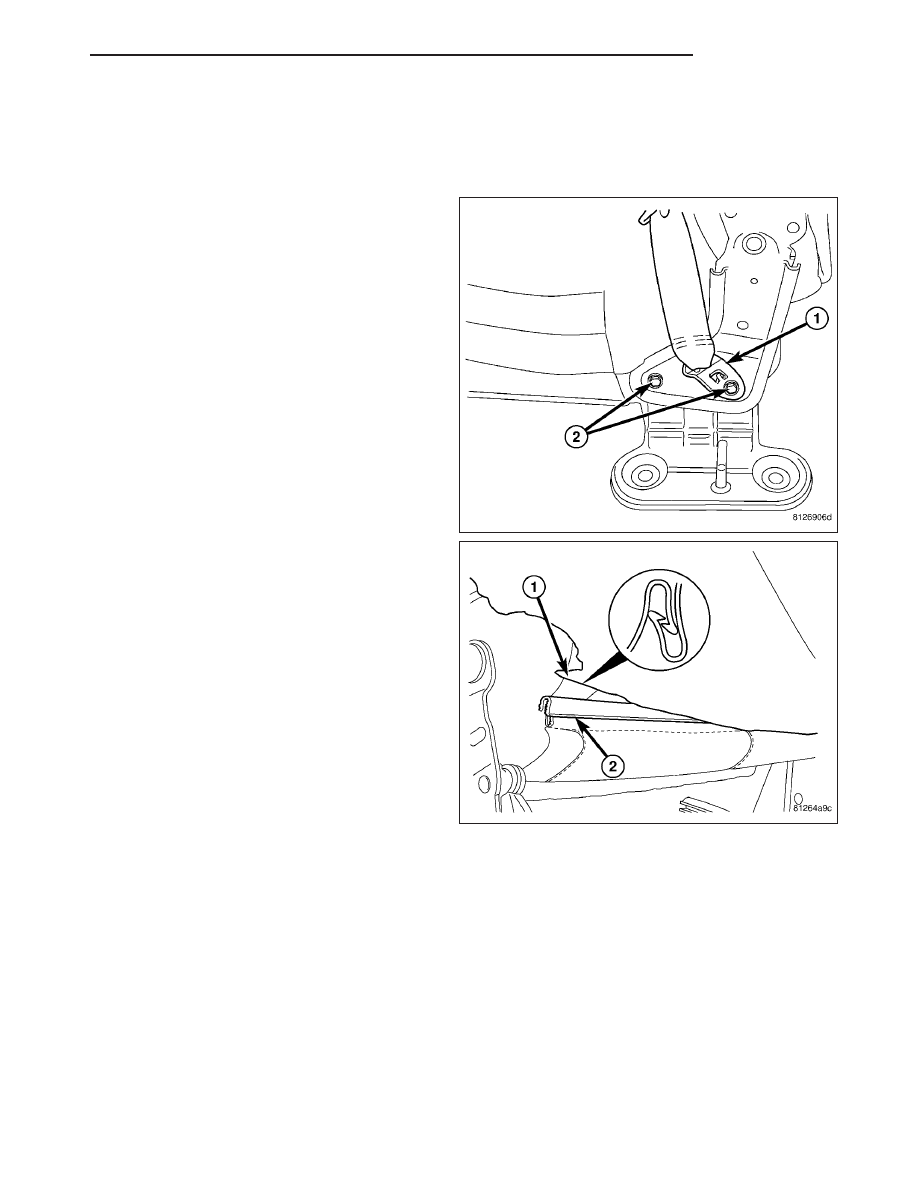

1. Fold both outer seats forward.

2. Remove the side shields.

3. Remove the four cushion bolts (2) and seat belt

anchor (1) and remove the seat back assembly.

4. Separate the j-straps (1 & 2) and remove cover/

cushion from the frame.

HB

SEATS

23 - 171

Outer

1. Remove the seat back. (Refer to 23 - BODY/

SEATS/SEAT

BACK

CUSHION

/

COVER

-

REMOVAL)

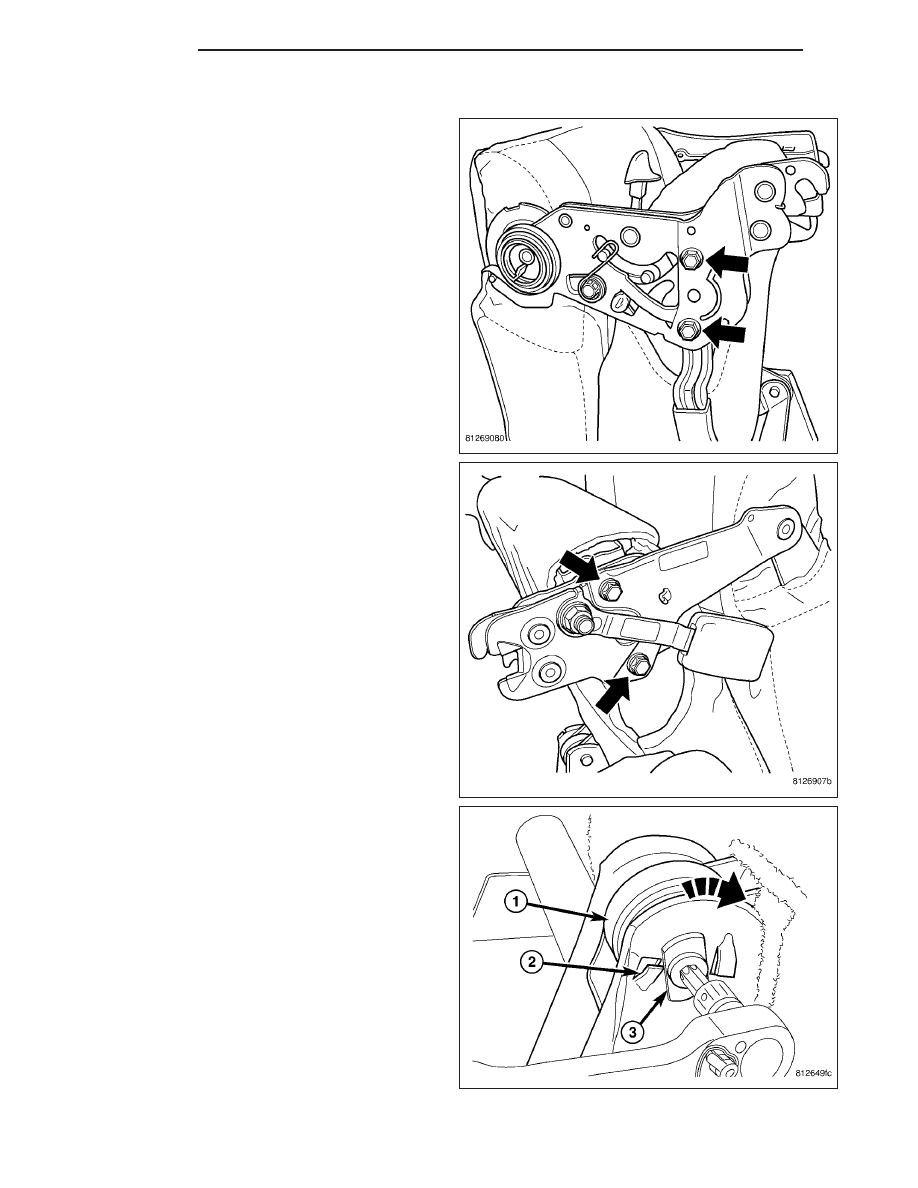

2. Remove the outboard hinge bolts and remove the

connector tube and hinge from the seat.

3. Remove the inboard hinges bolts and hinge.

4. Turn the hinge pin (3) clockwise and disengage

from the retaining tabs (2).

23 - 172

SEATS

HB
