CUSHION/COVER-SEAT BACK - FRONT

REMOVAL

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

2. Remove the front seat. (Refer to 23 - BODY/

SEATS/SEAT - FRONT - REMOVAL)

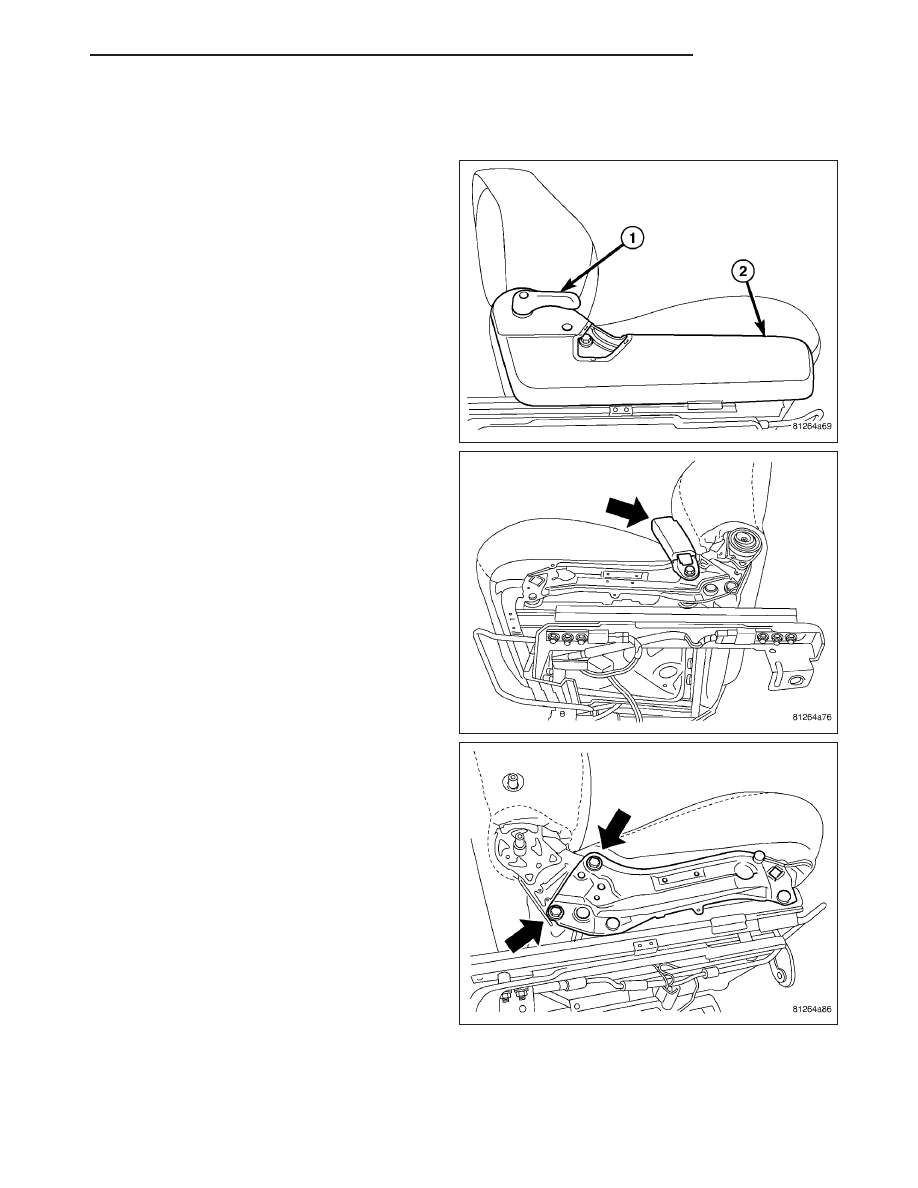

3. Remove the lumbar and recliner handles (1).

4. Remove the screws and remove the side shields

(2).

5. Remove the belt buckle.

6. Remove the seat back bolts from both sides.

HB

SEATS

23 - 149

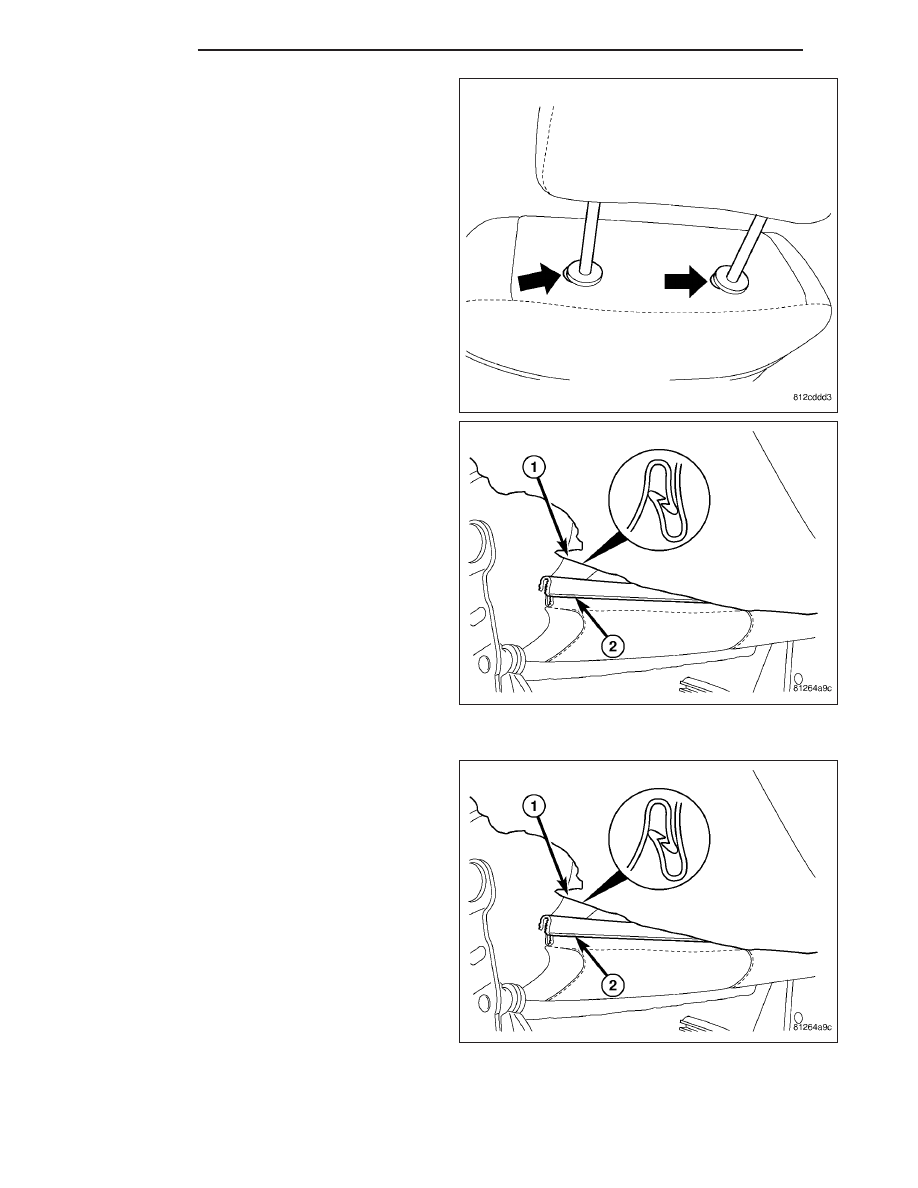

7. Push in the buttons on both headrest sleeves, pull

the headrest up and remove.

8. Separate the j-straps (1 & 2) and pull cover up

over frame and remove cushion.

9. Pinch both headrest sleeve ribs from inside the

seat back frame with pliers or equivalent.

10. Strike the bottom of the sleeve with a rubber mal-

let

or

equivalent,

and

remove

the

headrest

sleeves.

INSTALLATION

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

2. Position the seat back cover over the seat back

frame and install the headrest sleeves.

3. Position the seat back cushion on the frame and

position the cover over the cushion.

4. Connect the j-straps (1 & 2).

23 - 150

SEATS

HB

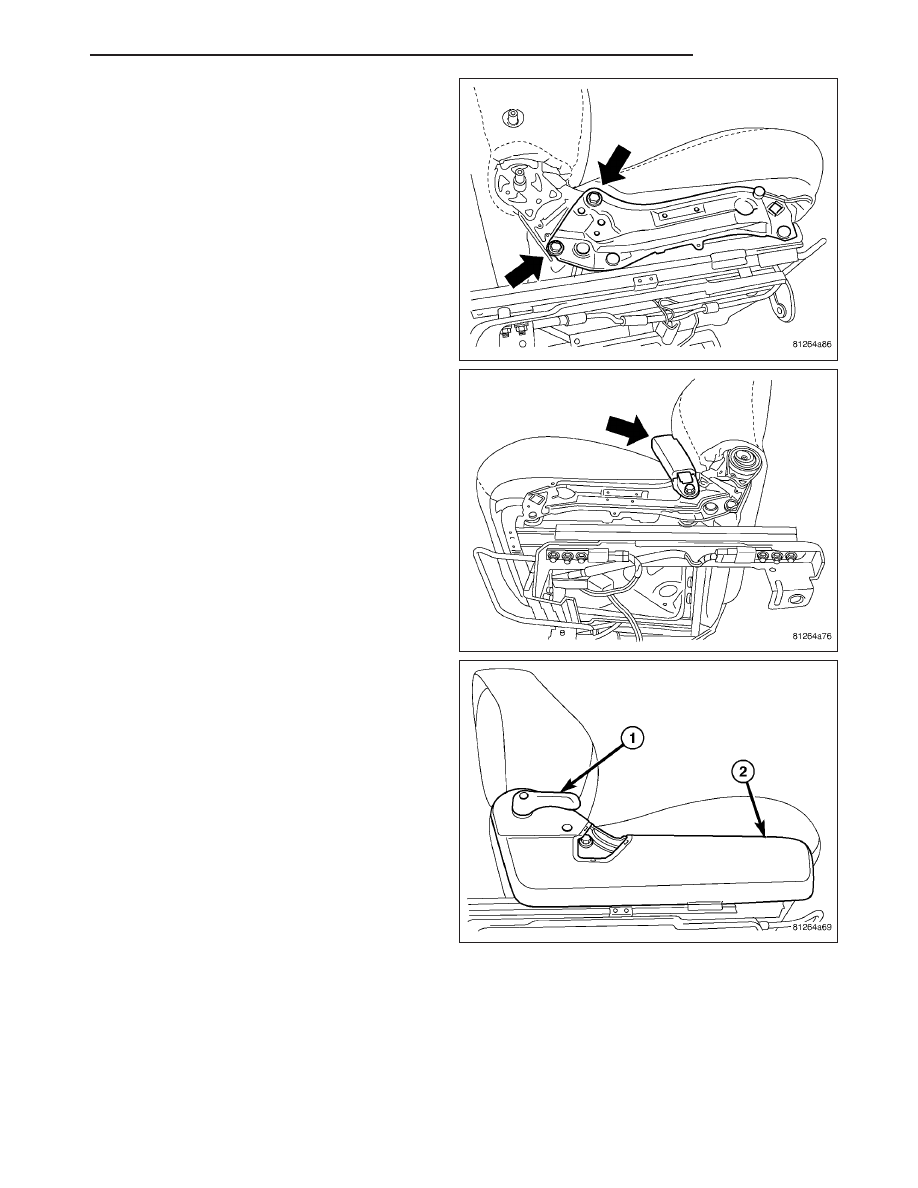

5. Install the seat back bolts and tighten to 40 N·m

(30 ft. lbs.).

6. Position the front seat belt buckle lower anchor

onto the stud near the rear of the inboard seat
cushion frame. Be certain the anti-rotation tab on
the anchor is engaged in the clearance hole of the
frame.

7. Tighten the nut to 43 N·m (32 ft. lbs.)

8. Install the side shields (2) and install the screws.

9. Install the lumbar and recliner handles (1 & 4).

HB

SEATS

23 - 151

SUPPORT-LUMBAR

REMOVAL

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

2. Remove the seat back cushion/cover. (Refer to 23

- BODY/SEATS/SEAT BACK CUSHION / COVER -
FRONT - REMOVAL)

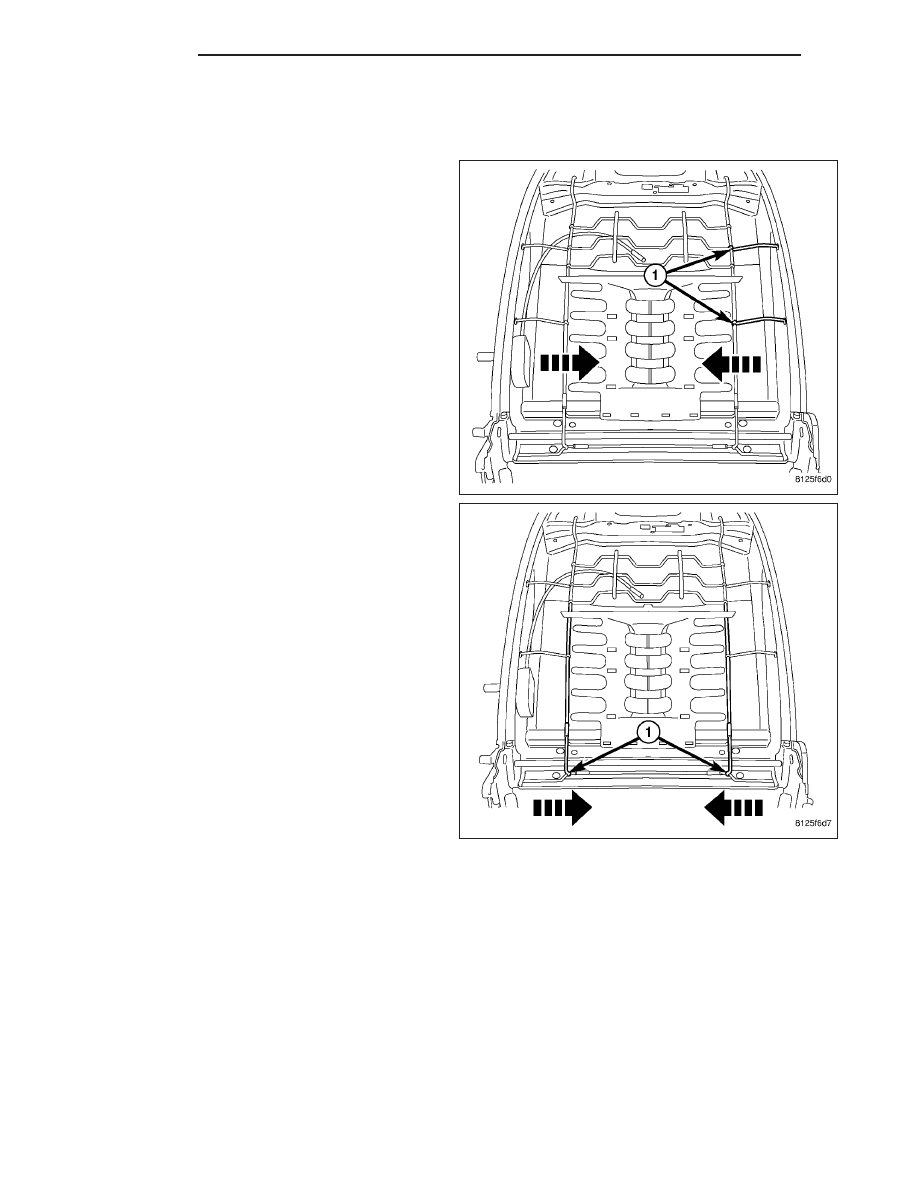

3. Release the lumbar mat side wires (1) by pulling

out on the wire supports and then pulling them in.

4. Squeeze the lower support wires (1) in and release

the lower wires.

23 - 152

SEATS

HB
