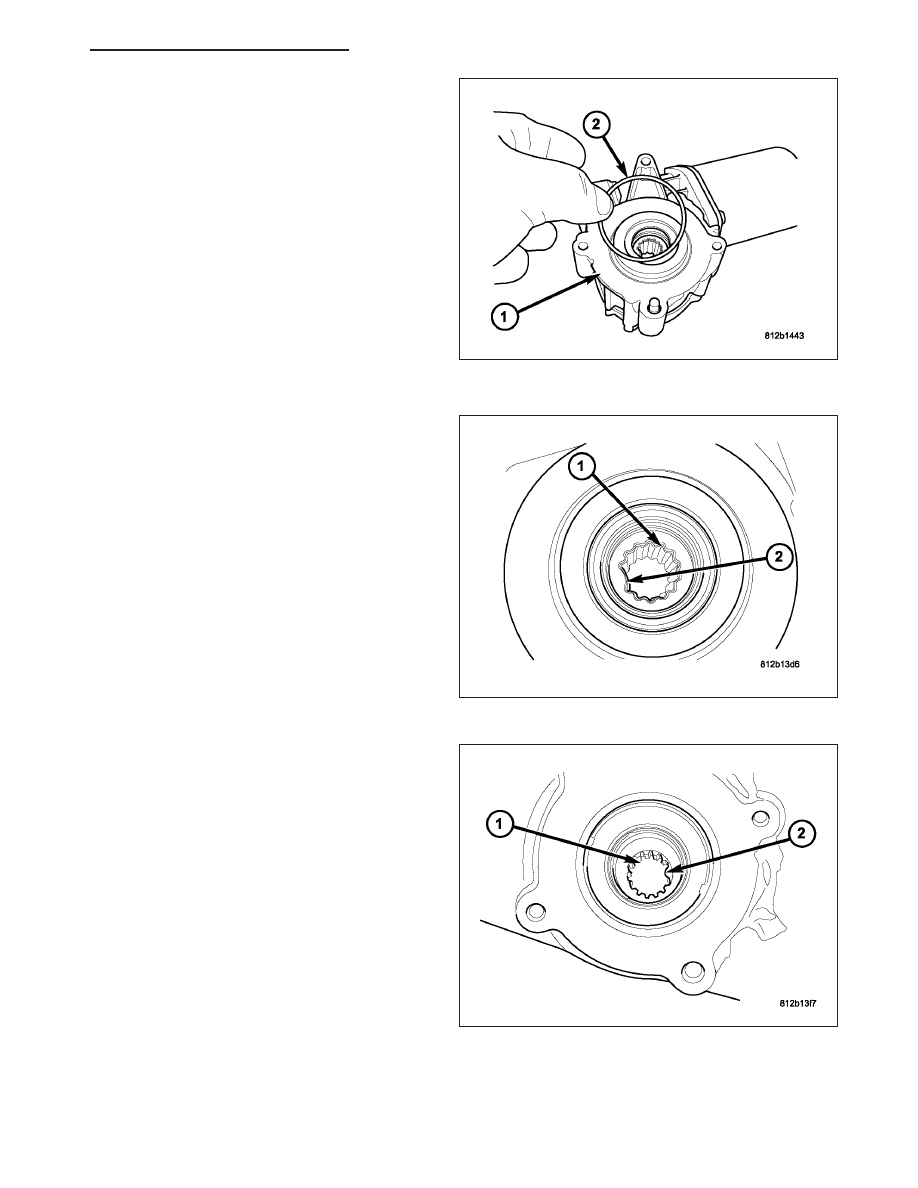

5. Verify that the shift motor o-ring (2) is clean and

properly positioned inside the machined o-ring
groove of the shift motor (1).

6. Add high temperature grease between the shift

motor assembly and the transfer case mating sur-
face for sealing purposes.

NOTE: Verify that the missing tooth (2) in the shift
motor drive spline (1)...

NOTE: ...and the transfer case drive spline (1)
missing tooth (2) are aligned. It may be necessary
to manually shift the transfer case if the shift
motor and transfer case shaft are not aligned.

HB

TRANSFER CASE - NV144 - SERVICE INFORMATION

21 - 821

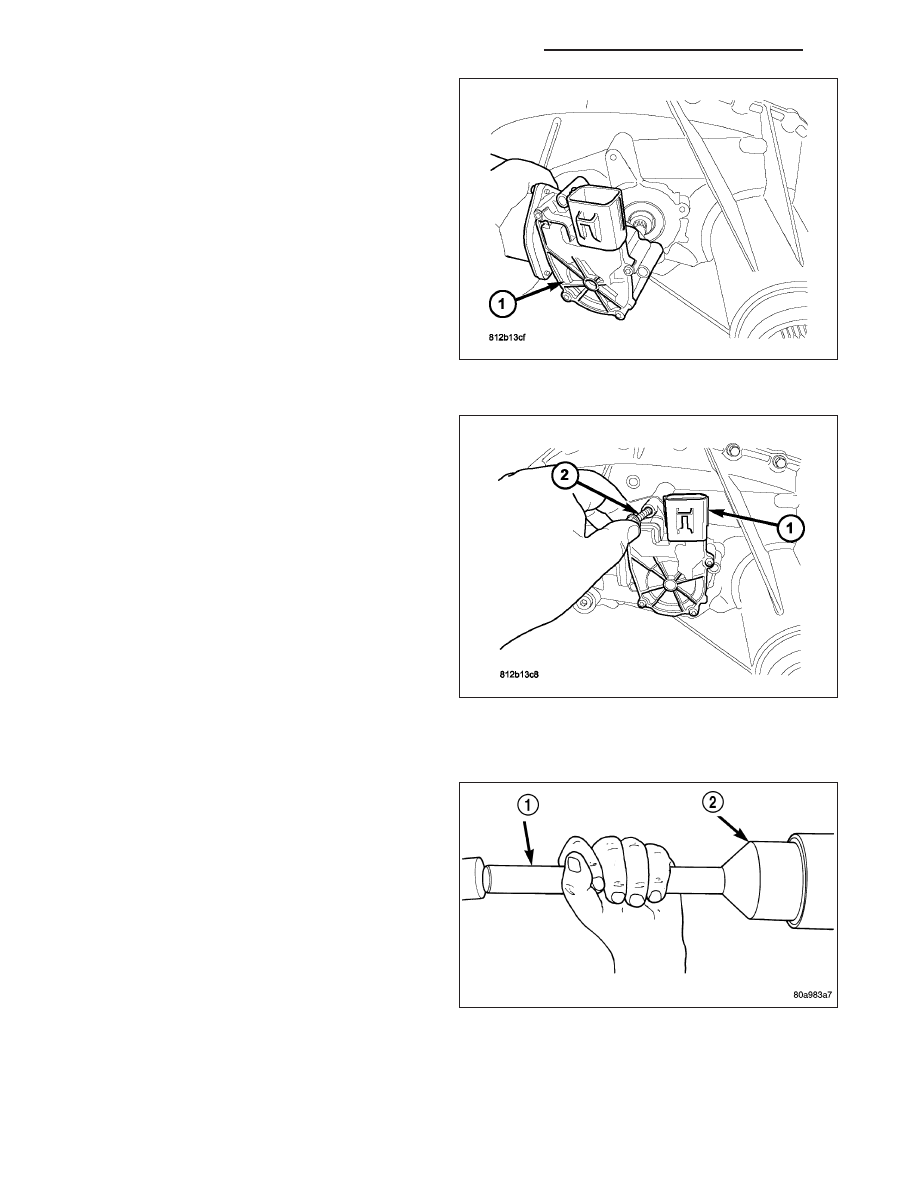

7. Position the shift motor and mode sensor assembly

(1) onto the transfer case.

CAUTION: If the original shift motor and mode
sensor assembly bolts are reused, be sure to use
Mopar

T

Lock & Seal or Loctite™ 242 to replenish

the lock patch material originally found on the
bolts

8. Install the bolts (2) to hold the shift motor and

mode sensor assembly (1) to the transfer case.
Tighten the bolts to 9-14 N·m (7-10 ft.lbs.).

EXTENSION SEAL

1. Clean fluid residue from sealing surface and

inspect for defects.

2. Using Installer D-163 (2) and Handle C-4171 (1),

install the new seal into the rear case extension.

INSTALLATION

1. Mount transfer case on a transmission jack.

2. Secure transfer case to jack with chains.

3. Position transfer case under vehicle.

4. Align transfer case and transmission shafts and install transfer case onto the transmission.

21 - 822

TRANSFER CASE - NV144 - SERVICE INFORMATION

HB

5. Install and tighten transfer case attaching nuts to 27-34 N·m (20-25 ft. lbs.) torque.

6. Connect the vent hose.

7. Connect the shift motor and mode sensor assembly wiring connector. Secure wire harness to clips on transfer

case.

8. Align and connect the propeller shafts. (Refer to 3 - DIFFERENTIAL & DRIVELINE/PROPELLER SHAFT/FRONT

PROPELLER SHAFT - INSTALLATION) (Refer to 3 - DIFFERENTIAL & DRIVELINE/PROPELLER SHAFT/REAR
PROPELLER SHAFT - INSTALLATION)

9. Fill transfer case with correct fluid. (Refer to 21 - TRANSMISSION/TRANSFER CASE/FLUID - STANDARD PRO-

CEDURE)

10. Install skid plate, if equipped.

11. Remove transmission jack and support stand.

12. Lower vehicle and verify transfer case shift operation.

SPECIFICATIONS

TRANSFER CASE - NV144

TORQUE SPECIFICATIONS

DESCRIPTION

N-m

Ft. Lbs.

In. Lbs.

Plug, Drain/Fill

20-34

15-25

-

Bolt, Case Half

25-28

18-21

-

Bolt, Shift Motor and Mode

Sensor Assembly

9-14

7-10

-

Nut, Mounting

30-41

20-30

-

HB

TRANSFER CASE - NV144 - SERVICE INFORMATION

21 - 823

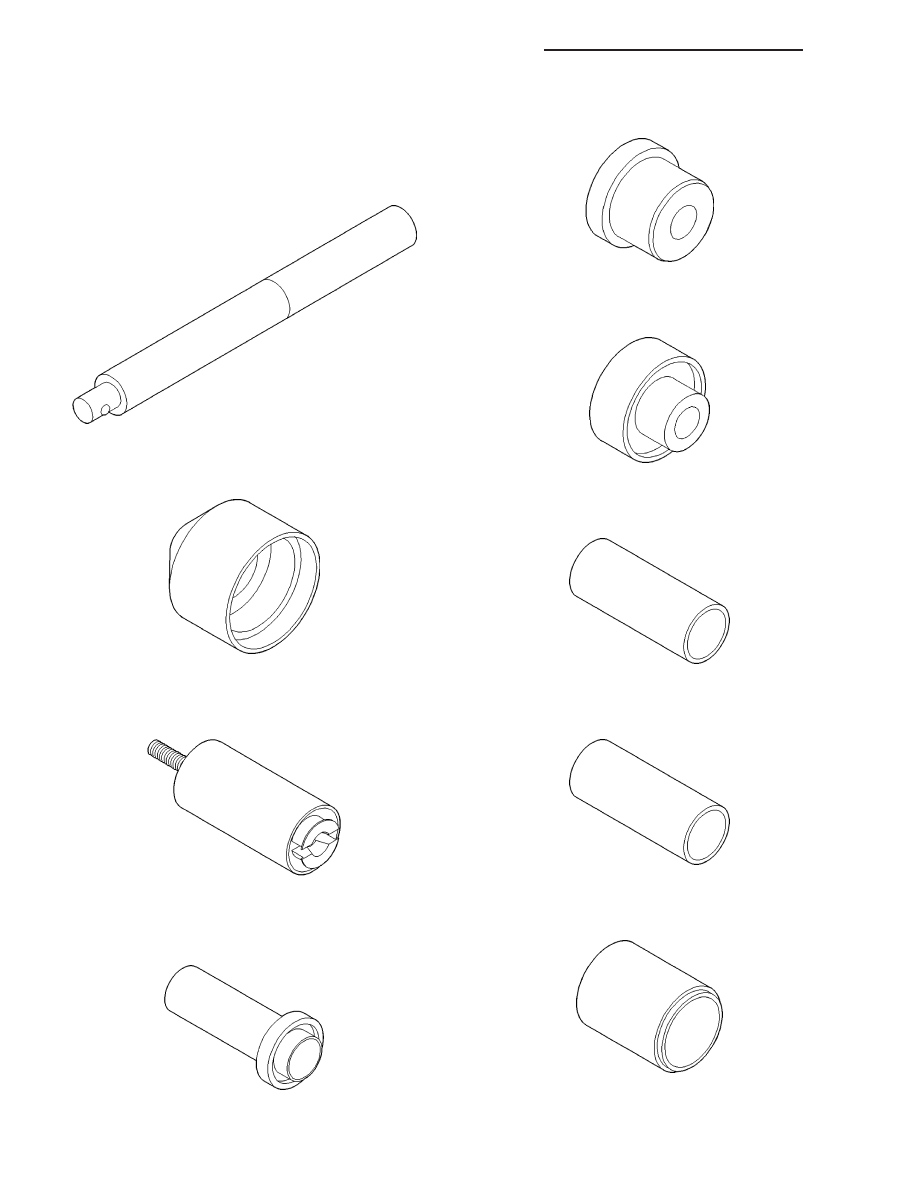

SPECIAL TOOLS

TRANSFER CASE - NV144

Handle, Universal - C-4171

Installer, Seal - D-163

Remover - L-4454

Installer, Seal - MB991168A

Installer, Bushing - 5066

Installer, Bearing - 6953

Cup - 8148

Installer - 8840

Installer, Seal - 8841
