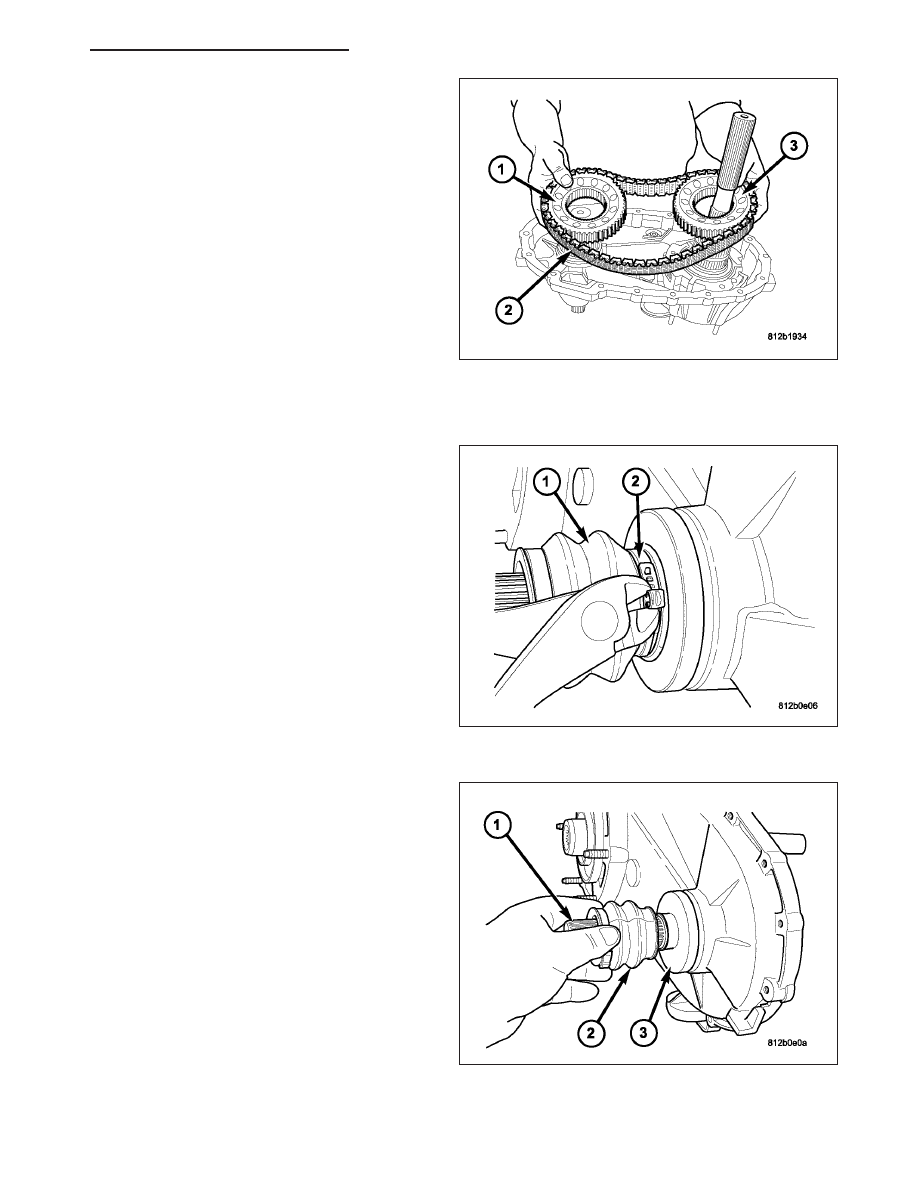

4. Remove the front output shaft drive sprocket (1),

the mainshaft drive sprocket (3), and the drive
chain (2) as one unit.

FRONT OUTPUT SHAFT

1. Remove the front propeller shaft seal boot (1)

retaining clamp (2).

2. Remove the front propeller shaft seal boot (2) from

the front output shaft seal slinger (3).

HB

TRANSFER CASE - NV144 - SERVICE INFORMATION

21 - 805

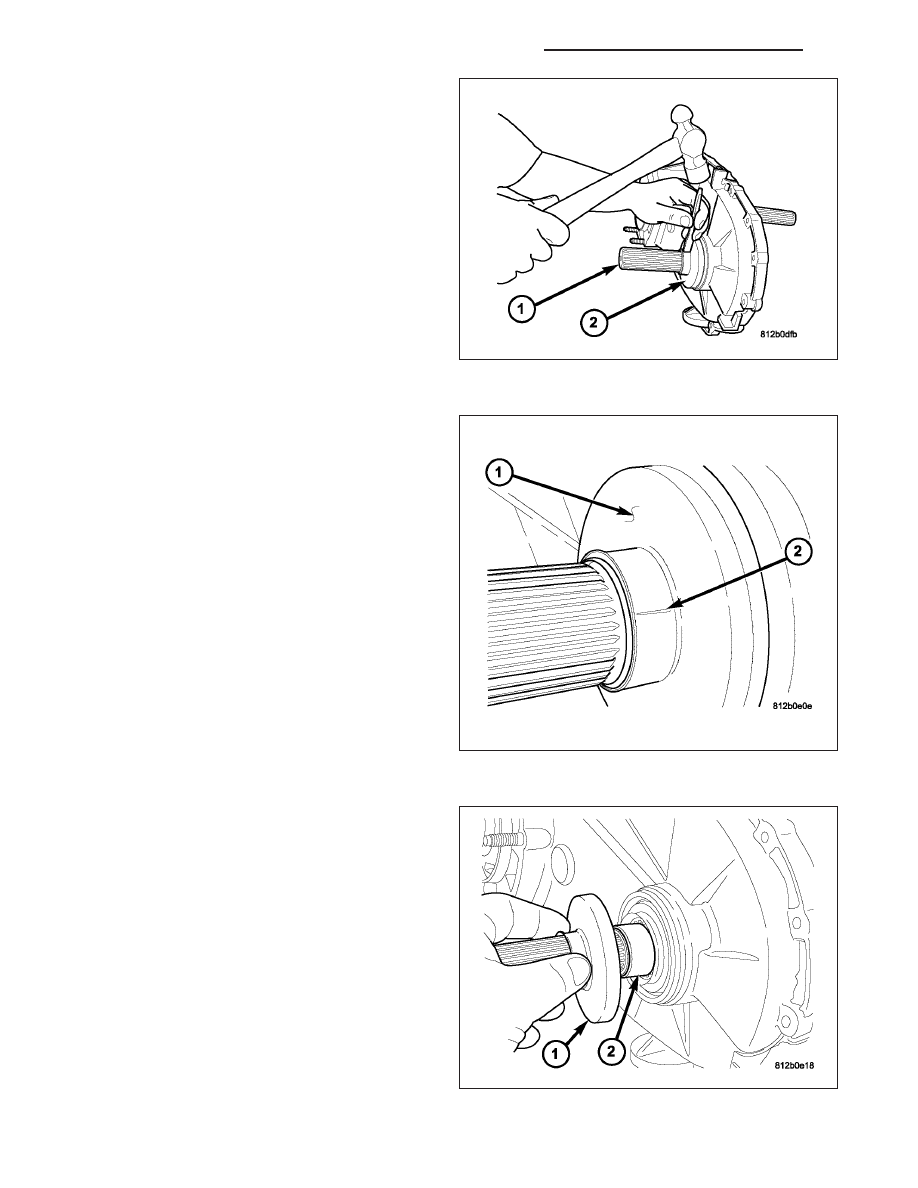

3. Using a suitable hammer and chisel, strike the seal

slinger (2) with the chisel as shown in three,
equally spaced locations.

4. The indentations (2) should appear as shown here.

5. Remove the front output shaft seal slinger (1) from

the output shaft (2).

21 - 806

TRANSFER CASE - NV144 - SERVICE INFORMATION

HB

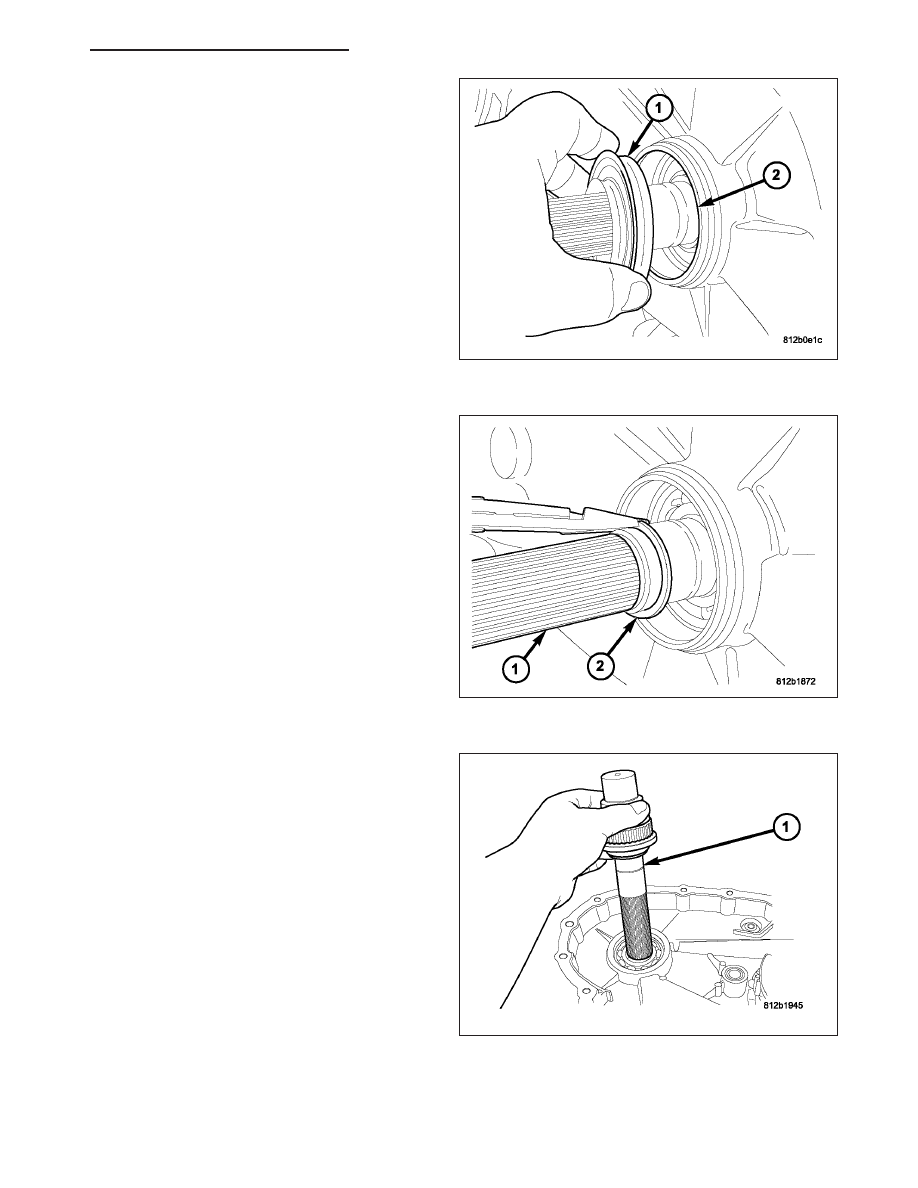

6. Remove the front output shaft seal (1) from the

transfer case bore (2) using a suitable tool.

7. Remove the front output shaft retaining ring (2)

from the output shaft (1).

8. Remove the front output shaft (1) from the transfer

case front case.

HB

TRANSFER CASE - NV144 - SERVICE INFORMATION

21 - 807

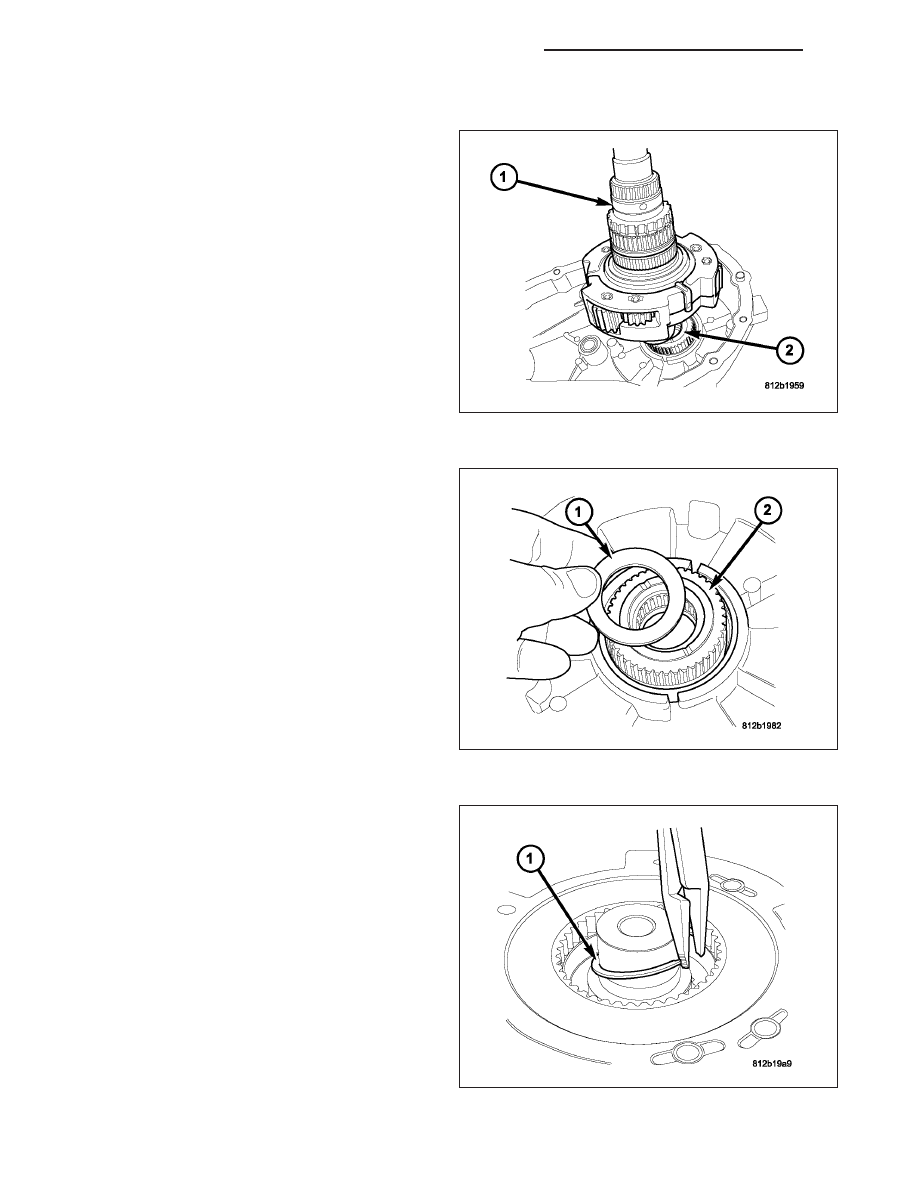

MAINSHAFT

1. Remove the mainshaft assembly (1) from the input

gear (2).

2. Remove the mainshaft thrust washer (1) from the

input gear (2).

3. Remove the differential retaining ring (1) from the

mainshaft.
