C140C- TRANSFER CASE MOTOR CONTROL CIRCUIT HIGH (CONTINUED)

7.

(T102) SHIFT MOTOR — (NEG) CIRCUIT OPEN

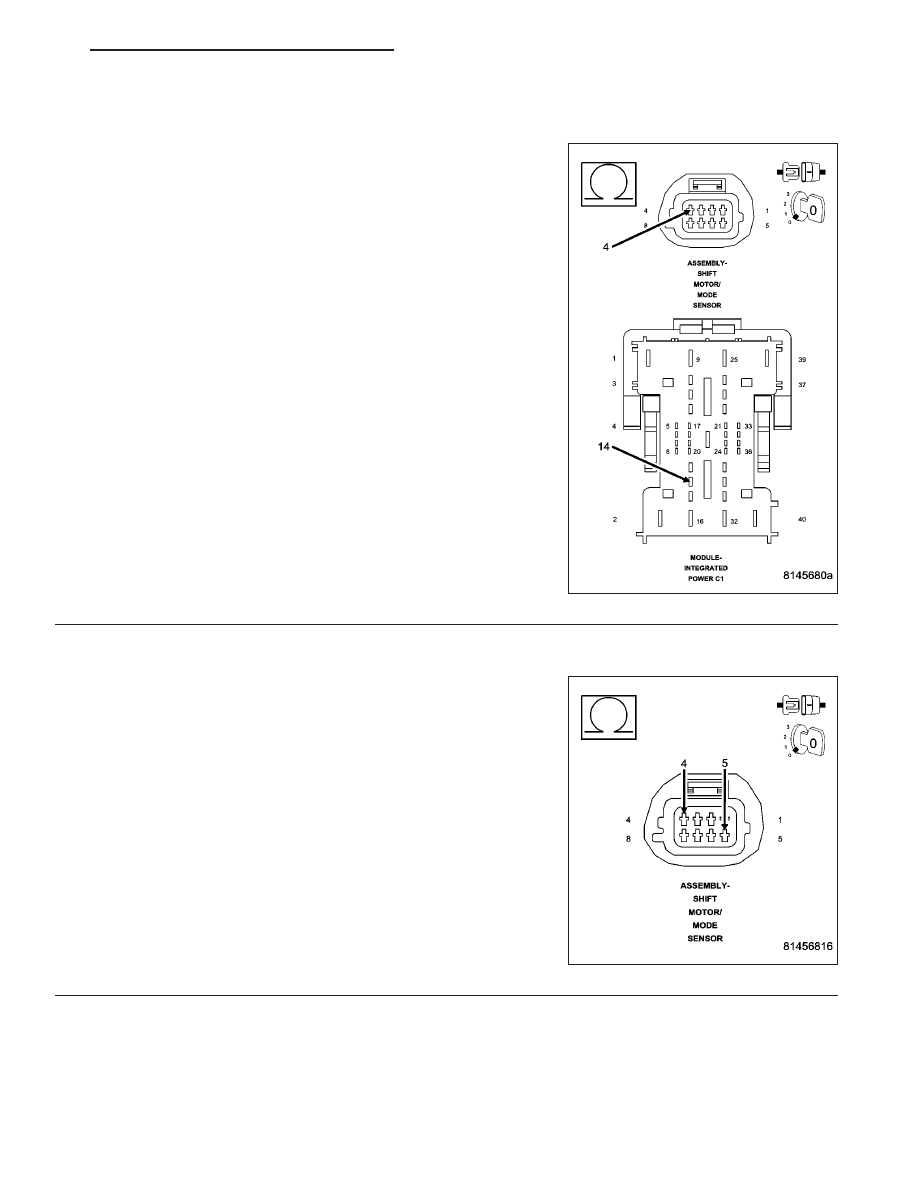

Measure the resistance of the (T102) Shift Motor — (neg) circuit from
the Shift Motor/Mode Sensor Assembly connector to the Integrated
Power Module C2 connector.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (T102) Shift Motor — (neg) circuit for an open.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/TRANSFER CASE CONTROL MODULE
- DIAGNOSIS AND TESTING)

No

>> Go to 8

8.

(T101) SHIFT MOTOR + (POS) CIRCUIT SHORTED TO (T102) SHIFT MOTOR — (NEG) CIRCUIT

Measure the resistance between (T101) Shift Motor + (pos) circuit and
the (T102) Shift Motor — (neg) circuit at the Shift Motor/Mode Sensor
Assembly connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (T101) Shift Motor + (pos) circuit for a short to

the (T102) Shift Motor — (neg) circuit.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/TRANSFER CASE CONTROL MODULE
- DIAGNOSIS AND TESTING)

No

>> Go to 9

HB

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

21 - 789

C140C- TRANSFER CASE MOTOR CONTROL CIRCUIT HIGH (CONTINUED)

9.

SHIFT MOTOR/MODE SENSOR ASSEMBLY

Using the wiring diagram/schematic as a guide, inspect all wiring and connectors that pertain to this circuit.

Were any problems found?

Yes

>> Repair as necessary.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL MODULES/TRANSFER CASE CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Replace the Shift Motor/Mode Sensor Assembly in accordance with the Service Information.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL MODULES/TRANSFER CASE CONTROL MODULE - DIAGNOSIS AND TESTING)

10.

INTEGRATED POWER MODULE

Using the wiring diagram/schematic as a guide, inspect all wiring and connectors that pertain to this circuit.

Were any problems found?

Yes

>> Repair as necessary.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL MODULES/TRANSFER CASE CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Replace the Integrated Power Module in accordance with the Service Information.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL MODULES/TRANSFER CASE CONTROL MODULE - DIAGNOSIS AND TESTING)

11.

FRONT CONTROL MODULE

Using the wiring diagram/schematic as a guide, inspect all wiring and connectors that pertain to this circuit.

Were any problems found?

Yes

>> Repair as necessary.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL MODULES/TRANSFER CASE CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Replace the Front Control Module in accordance with the Service Information.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL MODULES/TRANSFER CASE CONTROL MODULE - DIAGNOSIS AND TESTING)

12.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

While monitoring the scan tool data relative to this circuit, wiggle test the wiring and connectors.

Look for the data to change or for the DTC to reset during the wiggle test.

Were any problems found?

Yes

>> Repair as necessary.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL MODULES/TRANSFER CASE CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Test complete.

21 - 790

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

HB

C230A- NEUTRAL INDICATOR CONTROL CIRCUIT LOW

HB

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

21 - 791

C230A- NEUTRAL INDICATOR CONTROL CIRCUIT LOW (CONTINUED)

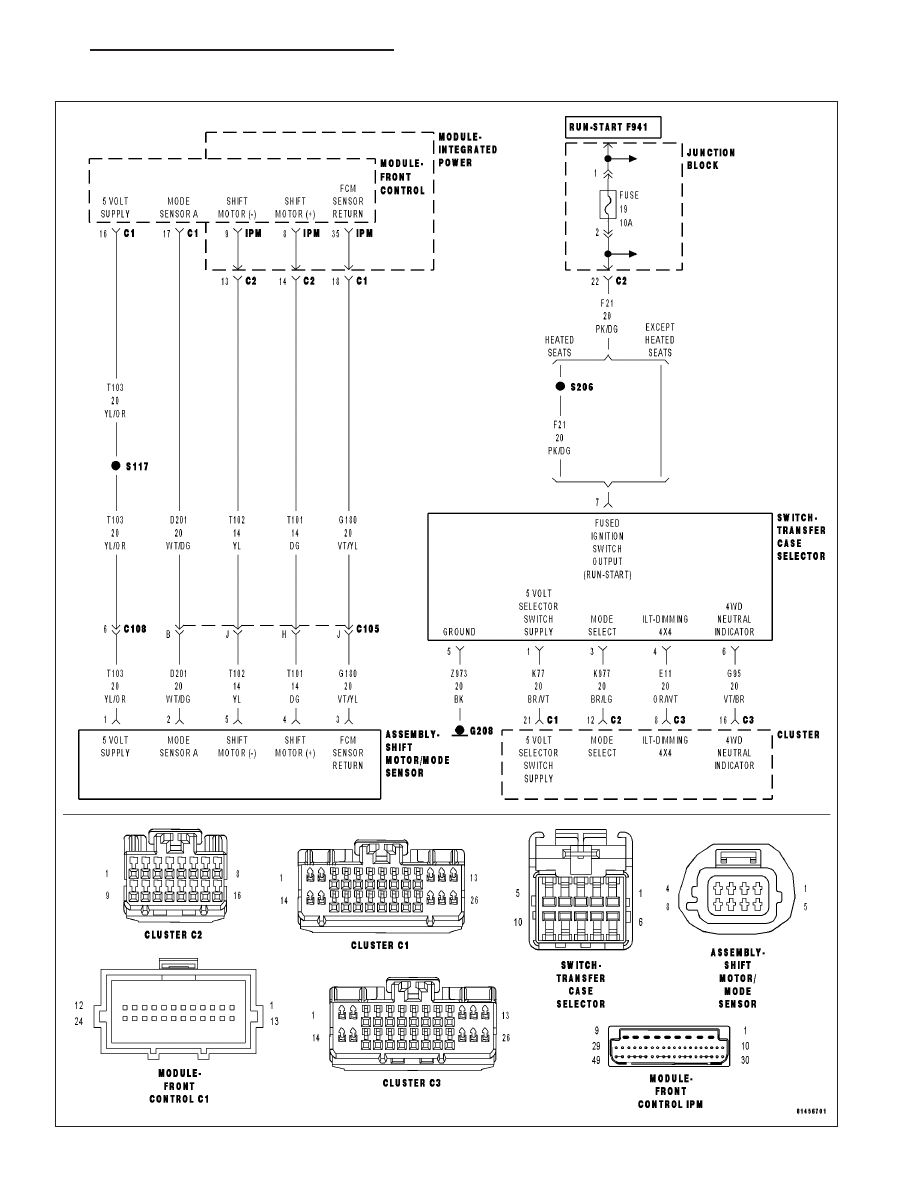

For a complete wiring diagram Refer to Section 8W

•

When Monitored:
With the ignition on.

•

Set Condition:
CCM detects low voltage on the Neutral Indicator Control Circuit.

Possible Causes

INTERMITTENT CONDITION

(G95) 4WD NEUTRAL INDICATOR CIRCUIT OPEN

(G95) 4WD NEUTRAL INDICATOR CIRCUIT SHORTED TO GROUND

TRANSFER CASE SELECTOR SWIITCH

INSTRUMENT CLUSTER MODULE (CCN)

Diagnostic Test

1.

NEUTRAL INDICATOR CONTROL CIRCUIT DTC IS ACTIVE

Ignition on.

With the scan tool, Clear DTCs.

Shift the Transfer Case into neutral for 30 seconds.

NOTE: To select or deselect Transfer Case Neutral, vehicle speed must be 0 MPH with the ignition ON,
engine OFF, the brake pedal applied, and the transmission in neutral (auto trans) or the clutch pedal
pressed (man trans). Press the Neutral button (if equipped) on the Transfer Case Selector Switch until the
Neutral Indicator is illuminated.

WARNING: Apply the parking brake. The vehicle may roll with the Transfer Case in neutral.

NOTE: To verify that the Transfer Case is in Neutral, shift the automatic transmission into reverse and
release the brake pedal for three seconds or shift the manual transmission into gear and slowly release the
clutch pedal. There should be no vehicle movement if the Transfer Case is in Neutral.
With the scan tool, Read DTCs.

Does the Neutral Indicator DTC reset?

Yes

>> Go to 2

No

>> Go to 6
