C1402- TRANSFER CASE RANGE SELECT SWITCH CIRCUIT HIGH (CONTINUED)

6.

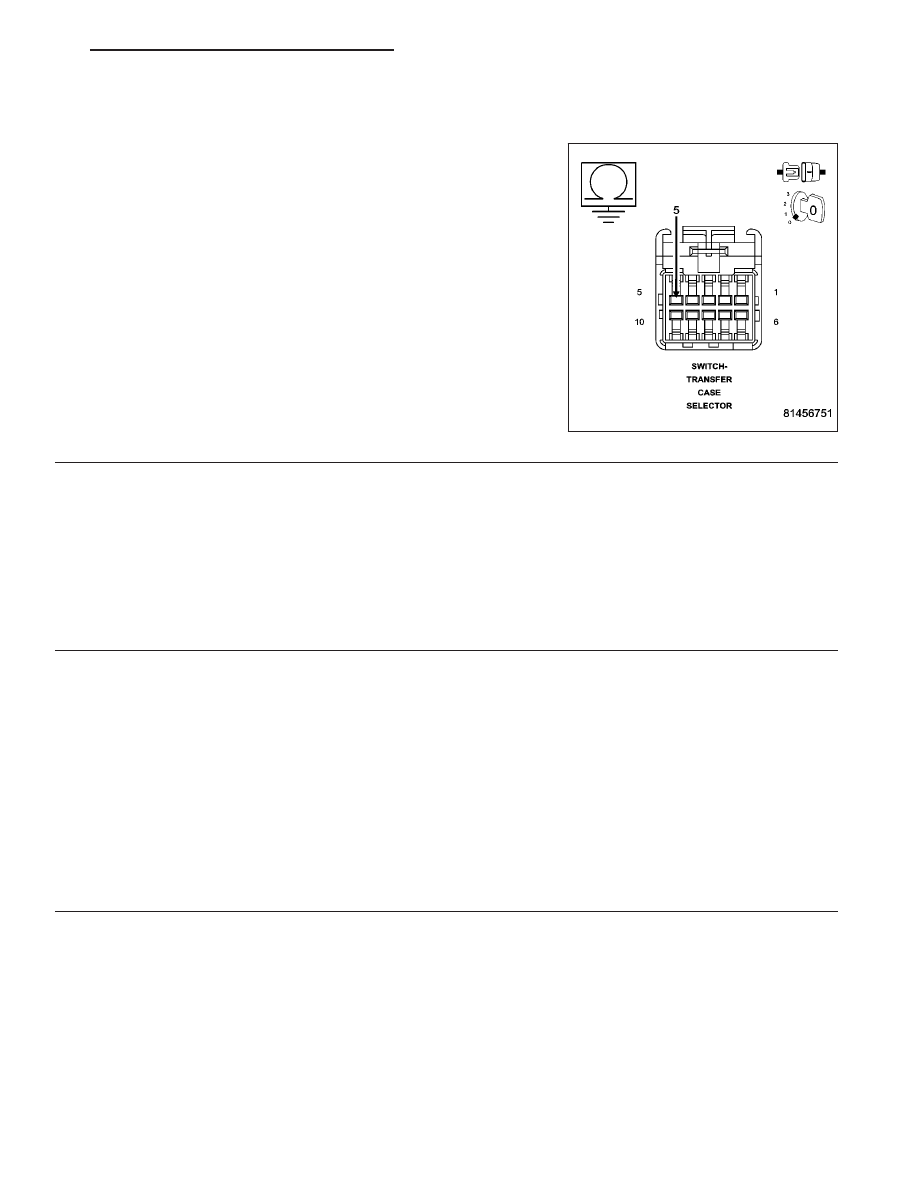

TRANSFER CASE SELECTOR SWITCH (Z973) GROUND CIRCUIT OPEN

Measure the resistance of the Transfer Case Selector Switch (Z973)
ground circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the Transfer Case Selector Switch (Z973) ground

circuit for an open.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/TRANSFER CASE CONTROL MODULE
- DIAGNOSIS AND TESTING)

No

>> Go To 7

7.

INSTRUMENT CLUSTER

Repair

Replace the Instrument Cluster in accordance with the Service Information.

Perform the BODY VERIFICATION TEST-VER 1 and TRANSFER CASE VERIFICATION TEST-VER 1.
(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/TRANSFER CASE CONTROL MOD-
ULE - DIAGNOSIS AND TESTING)

8.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

While monitoring the scan tool data relative to this circuit, wiggle test the wiring and connectors.

Look for the data to change or for the DTC to reset during the wiggle test.

Were any problems found?

Yes

>> Repair as necessary.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL MODULES/TRANSFER CASE CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Test complete.

HB

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

21 - 769

C1404- TRANSFER CASE RANGE POSITION SENSOR CIRCUIT LOW

21 - 770

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

HB

C1404- TRANSFER CASE RANGE POSITION SENSOR CIRCUIT LOW (CONTINUED)

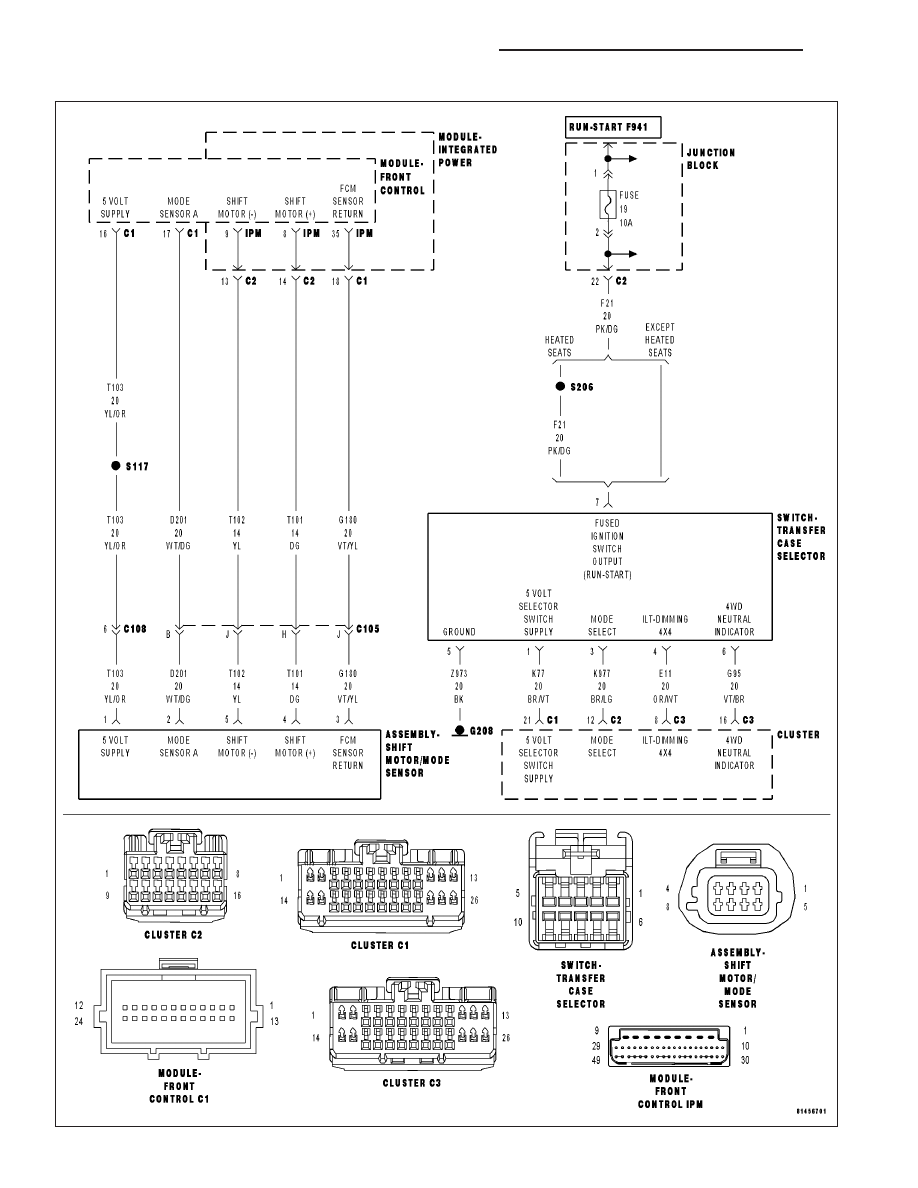

For a complete wiring diagram Refer to Section 8W

•

When Monitored:
Ignition on. Battery voltage between 9 and 16 volts.

•

Set Condition:
FCM detects a short to ground on the Transfer Case Position Sensor signal circuit for 2 seconds.

Possible Causes

INTERMITTENT CONDITION

(T103) 5 VOLT SUPPLY CIRCUIT OPEN

(T103) 5 VOLT SUPPLY CIRCUIT SHORTED TO GROUND

(D201) MODE SENSOR A CIRCUIT SHORTED TO GROUND

SHIFT MOTOR/MODE SENSOR ASSEMBLY

FRONT CONTROL MODULE

Diagnostic Test

1.

T-CASE POSITION SENSOR VOLTAGE BELOW 0.2 VOLTS

Ignition on, engine not running.

With the scan tool under Data Display, read the T-Case Position Sensor voltage.

Is the voltage below 0.2 volts?

Yes

>> Go to 2

No

>> Go to 8

2.

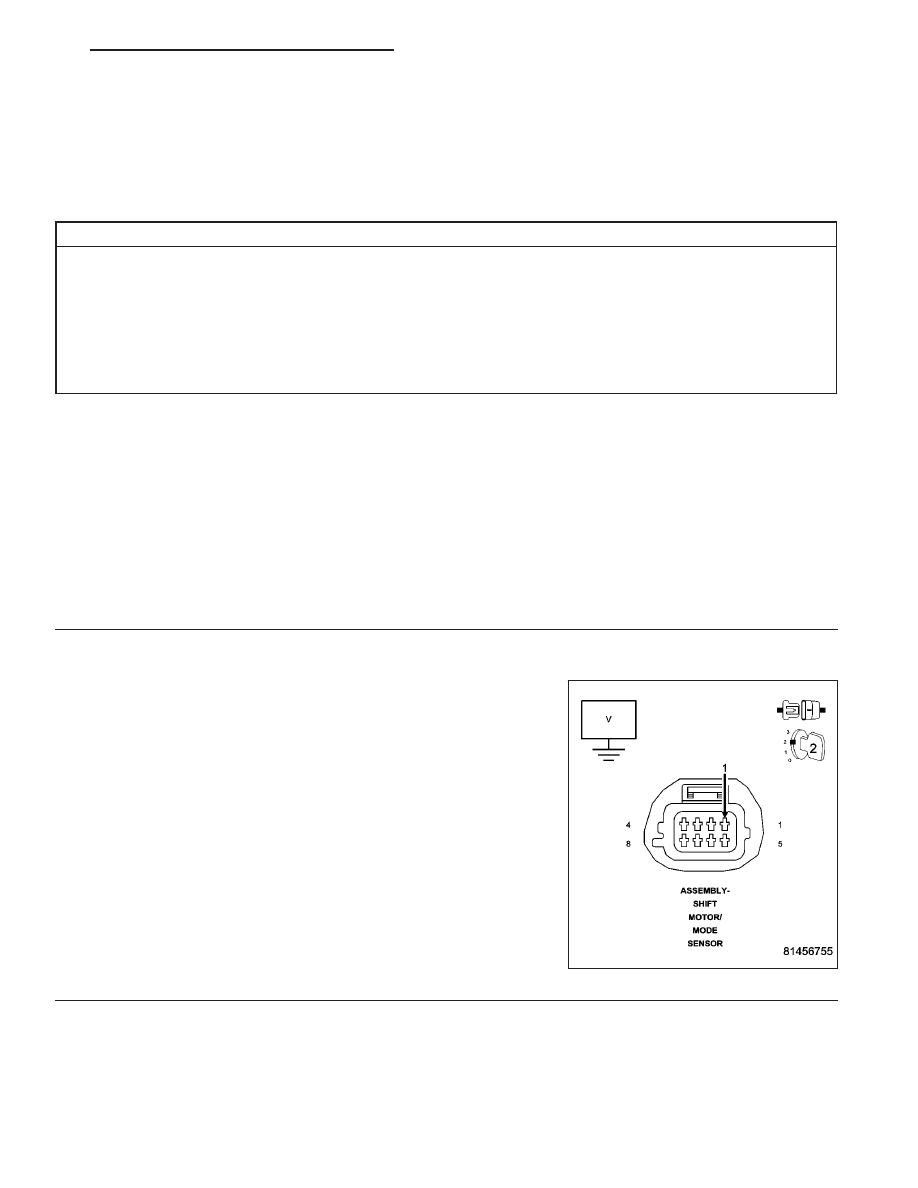

(T103) 5 VOLT SUPPLY CIRCUIT VOLTAGE BELOW 0.2 VOLTS

Turn the ignition off.

Disconnect the Shift Motor/Mode Sensor connector.

Turn the ignition on.

Measure the voltage of the (T103) 5 Volt Supply circuit.

Is the voltage below 0.2 volts?

Yes

>> Go to 3

No

>> Go to 5

HB

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

21 - 771

C1404- TRANSFER CASE RANGE POSITION SENSOR CIRCUIT LOW (CONTINUED)

3.

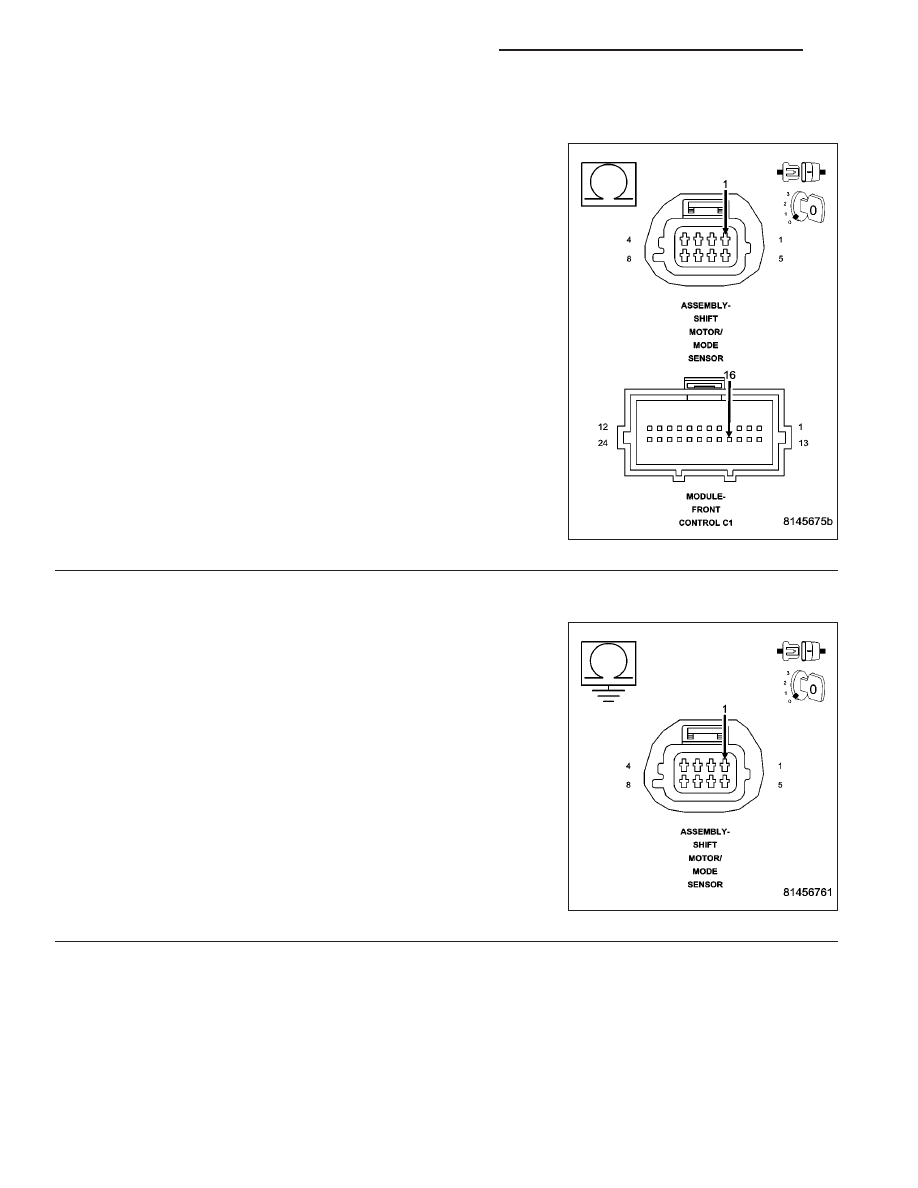

(T103) 5 VOLT SUPPLY CIRCUIT OPEN

Turn the ignition off.

Disconnect the Front Control Module C1 connector.

Measure the resistance of the (T103) 5 Volt Supply circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (T103) 5 Volt Supply circuit for an open.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/TRANSFER CASE CONTROL MODULE
- DIAGNOSIS AND TESTING)

No

>> Go to 4

4.

(T103) 5 VOLT SUPPLY CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (T103) 5 Volt Supply
circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (T103) 5 Volt Supply circuit for a short to

ground.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/TRANSFER CASE CONTROL MODULE
- DIAGNOSIS AND TESTING)

No

>> Go to 7
