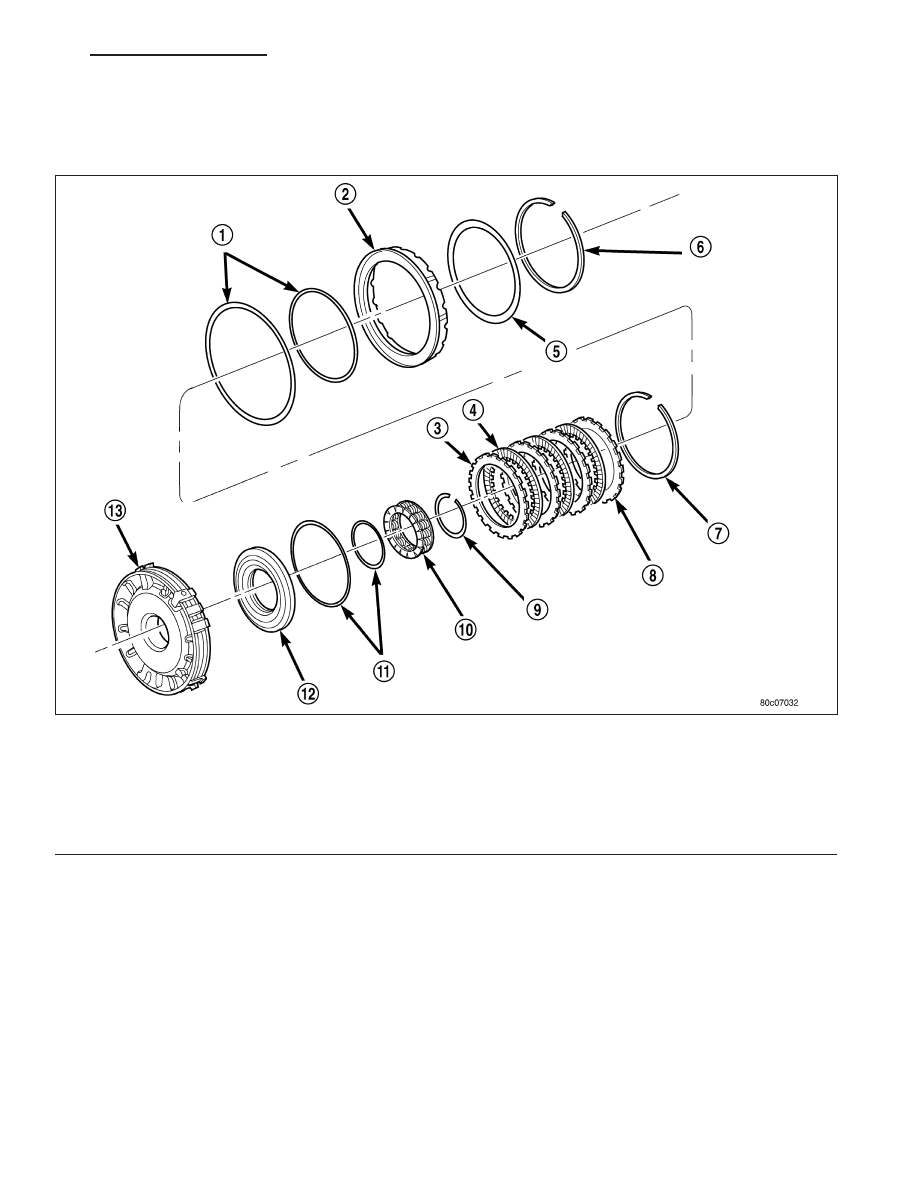

CLUTCHES-HOLDING DESCRIPTION Three hydraulically applied multi-disc clutches are used to hold some planetary geartrain components stationary 2C and 4C Clutches 1 - SEAL 8 - REACTION PLATE 2 - 2C PISTON 9 - SNAP-RING 3 - PLATE 10 - RETURN SPRING 4 - DISC 11 - SEAL 5 - 2C BELLEVILLE SPRING 12 - 4C PISTON 6 - SNAP-RING 13 - 4C RETAINER/BULKHEAD 7 - SNAP-RING (SELECT) HB AUTOMATIC TRANSMISSION 545RFE - SERVICE INFORMATION 21 - 693 |
