REMOVAL - 3.7L/4.7L/5.7L

CAUTION: DO NOT LET TENSIONER ARM SNAP
BACK TO THE FREEARM POSITION, SEVER DAM-
AGE MAY OCCUR TO THE TENSIONER.

Belt tension is not adjustable. Belt adjustment is main-
tained by an automatic ( spring load ) belt tensioner.

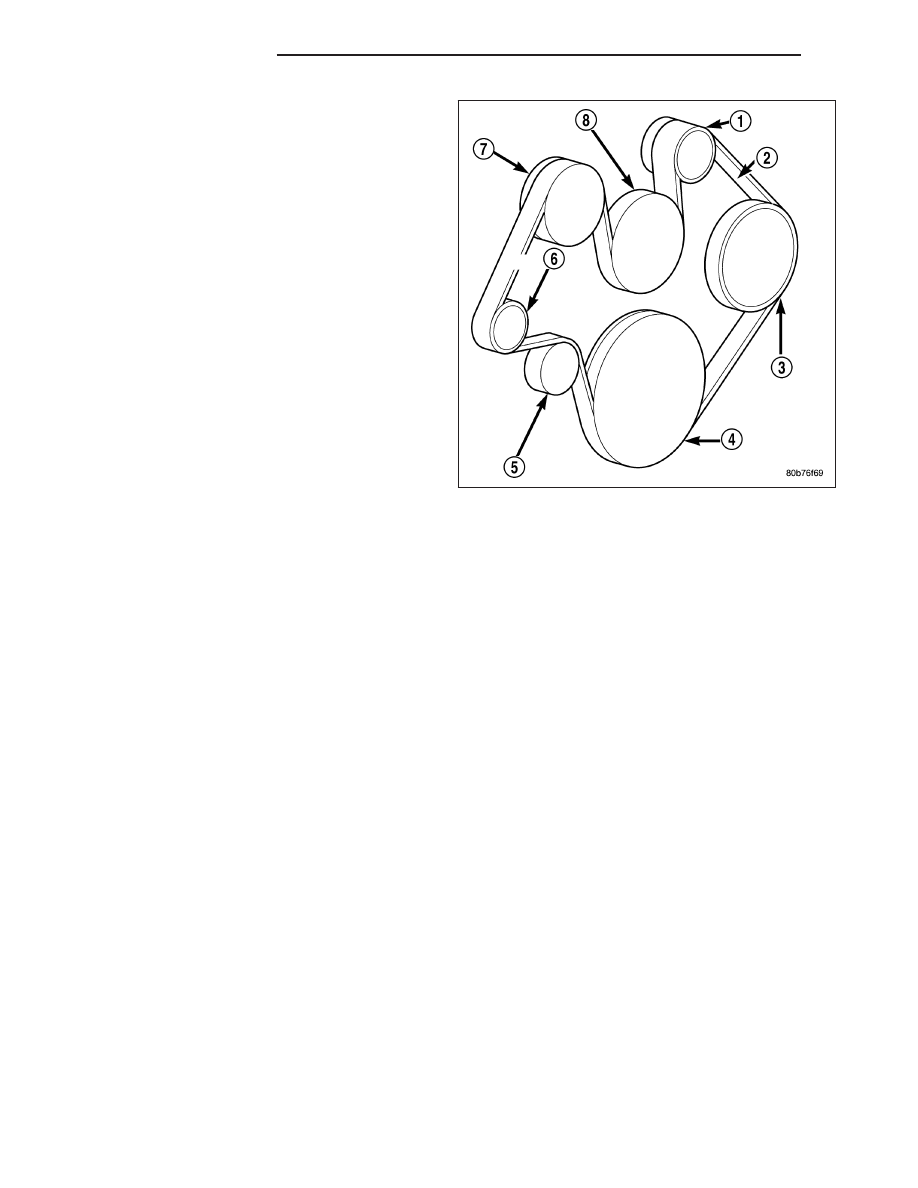

1. Disconnect negative battery cable from battery.

2. Rotate belt tensioner (6) until it contacts it’s stop.

Remove belt (2), then slowly rotate the tensioner
(6) into the freearm position.

INSTALLATION - 3.7L/4.7L/5.7L

Belt tension is not adjustable. Belt adjustment is main-
tained by an automatic ( spring load ) belt tensioner.

1. Check condition of all pulleys.

CAUTION: When installing the serpentine acces-
sory drive belt, the belt MUST be routed correctly.
If not, the engine may overheat due to the water
pump rotating in the wrong direction.

HB

ACCESSORY DRIVE

7 - 23

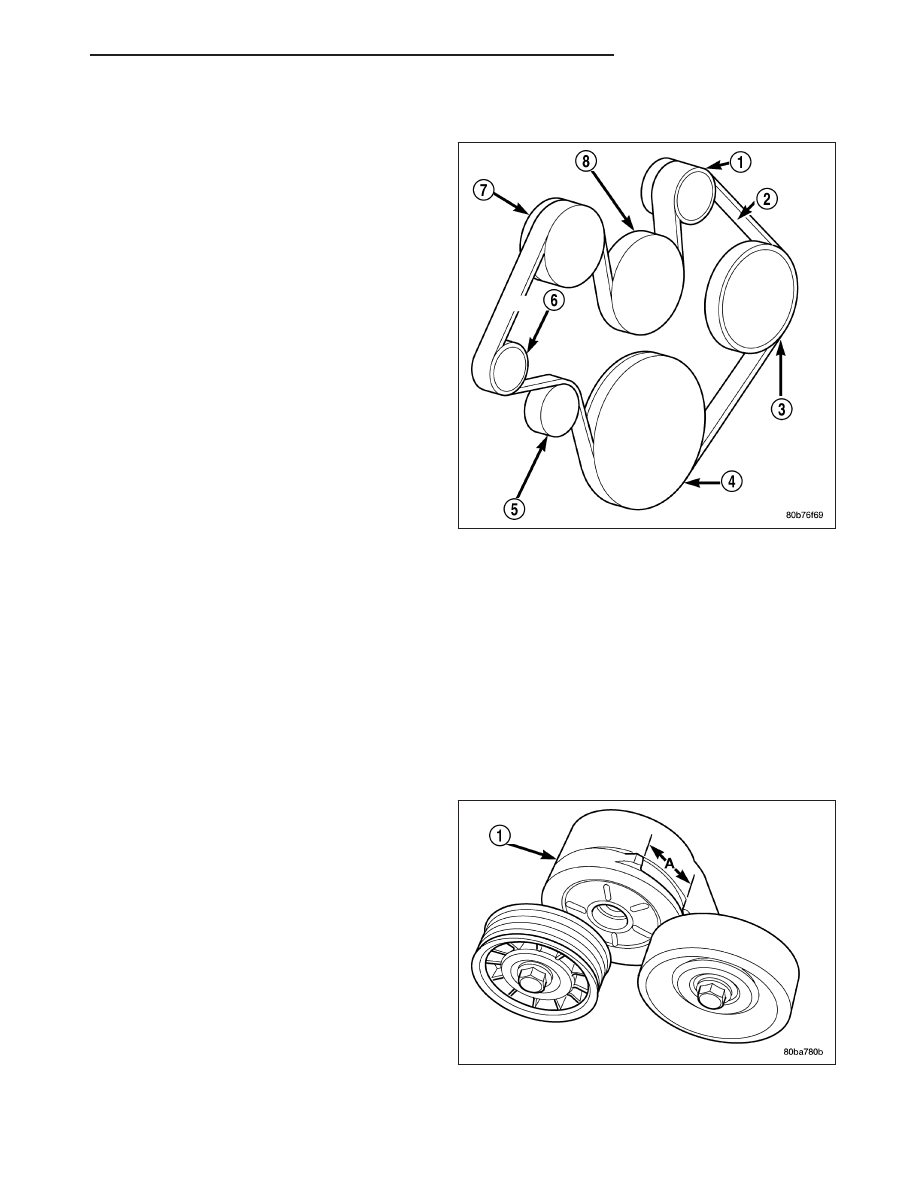

2. Install new belt. Route the belt around all pulleys

except the idler pulley (5). Rotate the tensioner
arm until it contacts it’s stop position. Route the
belt around the idler (5) and slowly let the ten-
sioner rotate into the belt. Make sure the belt is
seated onto all pulleys.

3. With the drive belt installed, inspect the belt wear

indicator. On 4.7L Engines only, the gap between
the tang and the housing stop (measurement A)
must not exceed 24 mm (.94 inches). If the mea-
surement exceeds this specification replace the
serpentine accessory drive belt.

7 - 24

ACCESSORY DRIVE

HB

ENGINE

TABLE OF CONTENTS

page

page

CONTAINER-COOLANT RECOVERY

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 25

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 26

HEATER-ENGINE BLOCK

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 26

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 26

DIAGNOSIS AND TESTING - ENGINE BLOCK

HEATER

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 27

SENSOR-ENGINE COOLANT TEMPERATURE

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 28

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 28

REMOVAL

3.7L ENGINE

. . . . . . . . . . . . . . . . . . . . . . . . . 29

4.7L V-8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

5.7L V-8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

INSTALLATION

3.7L ENGINE

. . . . . . . . . . . . . . . . . . . . . . . . . 30

4.7L V-8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

5.7L V-8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

THERMOSTAT-ENGINE COOLANT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 32

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 32

DIAGNOSIS AND TESTING - THERMOSTAT

. . . 33

REMOVAL

5.7L ENGINE

. . . . . . . . . . . . . . . . . . . . . . . . . 33

3.7L/4.7L ENGINE

. . . . . . . . . . . . . . . . . . . . . 34

INSTALLATION

5.7L ENGINE

. . . . . . . . . . . . . . . . . . . . . . . . . 35

3.7L/4.7L ENGINE

. . . . . . . . . . . . . . . . . . . . . 35

RADIATOR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 36

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 36

DIAGNOSIS AND TESTING

RADIATOR COOLANT FLOW

. . . . . . . . . . . . 36

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

CLEANING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 38

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 39

CAP-RADIATOR PRESSURE

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 40

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 40

DIAGNOSIS AND TESTING

RADIATOR CAP-TO-FILLER NECK SEAL

. . . 40

RADIATOR CAP

. . . . . . . . . . . . . . . . . . . . . . 41

CLEANING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 41

PUMP-WATER

DESCRIPTION

WATER PUMP

. . . . . . . . . . . . . . . . . . . . . . . . 42

WATER PUMP BYPASS - 4.7L

. . . . . . . . . . . . 43

OPERATION

WATER PUMP

. . . . . . . . . . . . . . . . . . . . . . . . 43

WATER PUMP BYPASS - 4.7L ENGINE

. . . . . 43

REMOVAL

3.7L/4.7L ENGINE

. . . . . . . . . . . . . . . . . . . . . 43

5.7L ENGINE

. . . . . . . . . . . . . . . . . . . . . . . . . 44

CLEANING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 45

INSTALLATION

3.7/4.7L ENGINE

. . . . . . . . . . . . . . . . . . . . . . 45

5.7L ENGINE

. . . . . . . . . . . . . . . . . . . . . . . . . 46

FAN-RADIATOR VISCOUS

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 47

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 47

DIAGNOSIS AND TESTING - VISCOUS FAN

DRIVE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

CLEANING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 50

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 50

TUBE-WATER PUMP INLET

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 51

CONTAINER-COOLANT RECOVERY

DESCRIPTION

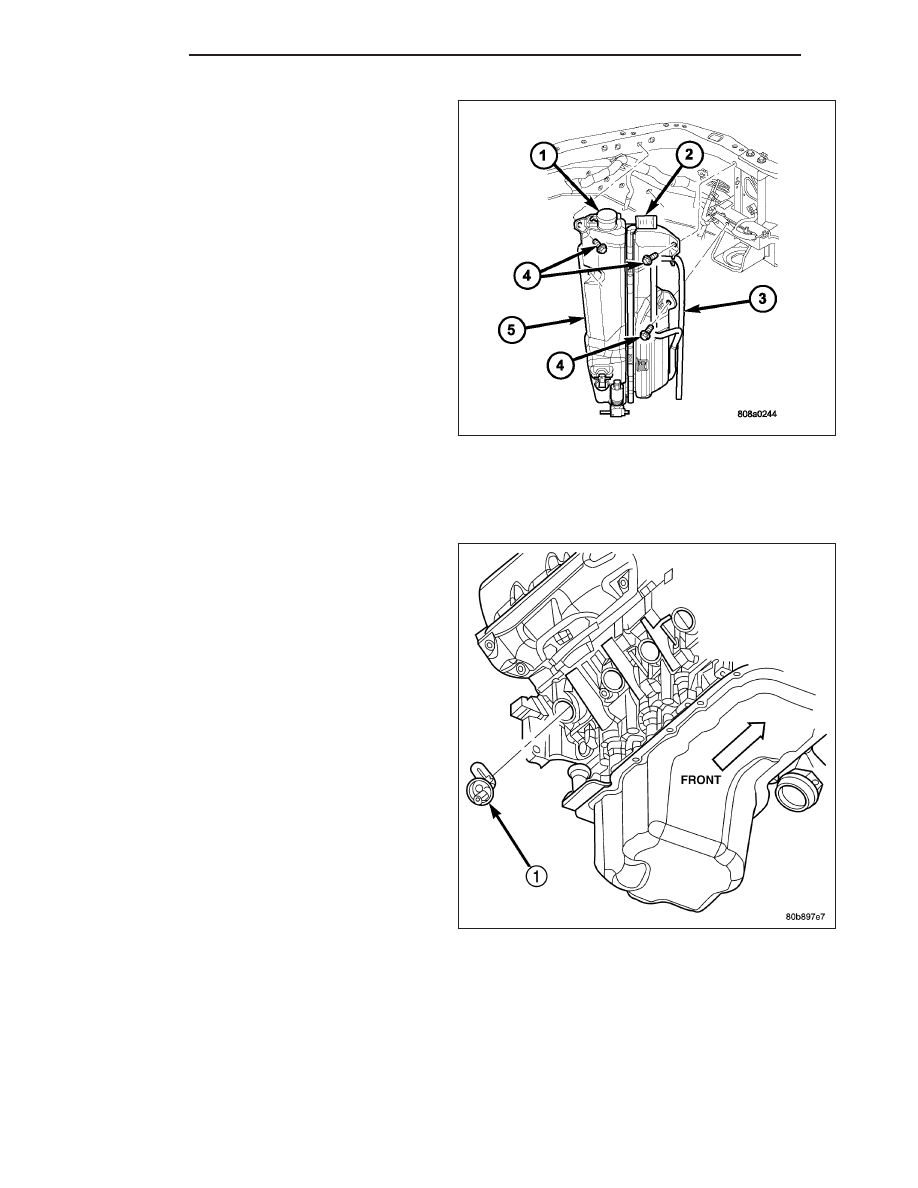

The coolant recovery containeris integral to the upper fan shroud assembly and is made of high temperature plastic.
