P0871-OD PRESSURE SWITCH RATIONALITY (CONTINUED)

For the Transmission circuit diagram (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC - 45RFE/545RFE -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W

•

When Monitored:
Continuously with the ignition on and engine running.

•

Set Condition:
The appropriate DTC is set if one of the pressure switches are open or closed at the wrong time in a given
gear.

Possible Causes

RELATED RELAY DTC’S PRESENT

LINE PRESSURE DTCS PRESENT

NO. 4 OR 6 CHECK BALL CUT OR DAMAGED

(T9) OD PRESSURE SWITCH SENSE CIRCUIT OPEN

(T9) OD PRESSURE SWITCH SENSE CIRCUIT SHORT TO GROUND

(T9) OD PRESSURE SWITCH SENSE CIRCUIT SHORT TO OTHER CIRCUITS

LOW LINE PRESSURE

WIRING AND CONNECTORS

CUT OD/REV PISTON SEAL

BROKEN OR MISSING DO/REV PISTON BLEED ORIFICE

BROKEN REACTION SHAFT SUPPORT SEAL RING

POOR MACHINING ON PUMP VALVE BODY FACE

BROKEN OR MISSING DRIBBLER ORIFICE ASSEMBLY IN REACTION SHAFT SUPPORT

TRANSMISSION SOLENOID/TRS ASSEMBLY

CUT OD ACCUMULATOR PISTON SEAL

CRACKED OD ACCUMULATOR PISTON

BROKEN OR MISSING OD BLEED ORIFICE IN MAIN VALVE BODY

POWERTRAIN CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 21 - TRANSMIS-
SION/TRANSAXLE/AUTOMATIC - 45RFE/545RFE - DIAGNOSIS AND TESTING).

HB

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

21 - 493

P0871-OD PRESSURE SWITCH RATIONALITY (CONTINUED)

Theory of Operation

The Transmission system uses five pressure switches to monitor the fluid pressure in the LR, 2C, 4C, UD, and OD
clutch circuits. The pressure switches are continuously monitored for the correct states in each gear as shown.

GEAR

L/R

2C

4C

UD

OD

REVERSE

OPEN

OPEN

OPEN

OPEN

OPEN

P/N

CLOSED**

OPEN

OPEN

OPEN

OPEN

1ST

CLOSED*

OPEN

OPEN

CLOSED

OPEN

2ND

OPEN

CLOSED

OPEN

CLOSED

OPEN

2ND PRIME

OPEN

OPEN

CLOSED

CLOSED

OPEN

3RD

OPEN

OPEN

OPEN

CLOSED

CLOSED

4TH

OPEN

OPEN

CLOSED

OPEN

CLOSED

5TH

OPEN

CLOSED

OPEN

OPEN

CLOSED

*L/R is closed if output speed is below 100 rpm in Drive and Manual 2. L/R is closed in Manual 1.

**May be open when rolling in Neutral or at low oil temperatures.

Diagnostic Test

1.

DETERMINING IF RELATED RELAY DTC’S ARE PRESENT

With the scan tool, check for other transmission DTC’s.

Are there any Transmission Control Relay related DTC’s present?

Yes

>> Refer to the Transmission category and perform the appropriate symptom.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Go To 2

2.

LINE PRESSURE DTCS PRESENT

With the scan tool, read Transmission DTCs.

Are there any Line Pressure DTCs present?

Yes

>> Refer to the Transmission category and perform the appropriate symptom.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

CHECK FOR OTHER PRESSURE SWITCH DTCS

With the scan tool, check Transmission DTCs.

Are there two or more other pressure switch rationality DTCs present in addition to P0871?

Yes

>> Go To 5

No

>> Go To 4

21 - 494

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

HB

P0871-OD PRESSURE SWITCH RATIONALITY (CONTINUED)

4.

CHECK IF DTC IS CURRENT

With the scan tool, check and record the EATX DTC EVENT DATA.

NOTE: Make sure to record all EATX DTC EVENT DATA stored in the scan tool for future reference in this
test procedure.

Does the EATX DTC EVENT DATA show data for P0871

Yes

>> Go To 8

No

>> Refer to the Transmission Category and perform the appropriate symptom.

5.

RELATED DTC PRESENT

With the scan tool, check and record the EATX DTC EVENT DATA.

NOTE: Make sure to record all EATX DTC EVENT DATA stored in the scan tool for future reference in this
test procedure.

Do all the pressure switches read CLOSED in the EATX DTC EVENT DATA?

Yes

>> Refer to the Transmission category and perform diagnostics for P0888. Follow instructions as if the DTC

is current.

No

>> Go To 6

6.

CHECK IF PRESSURE SWITCHES READ OPEN

In the EATX DTC EVENT DATA recorded earlier, read the state of all pressure switches.

Do all the pressure switches read open?

Yes

>> Go To 7

No

>> Go To 8

7.

CHECK FOR LOW LINE PRESSURE

In the EATX DTC EVENT DATA recorded earlier, compare the Line Pressure to the Desired Line Pressure.

Is the Line Pressure less than 40 PSI, and significantly below the Desired Line Pressure?

Yes

>> Repair as necessary to correct low line pressure. Check fluid level and adjust as necessary. If fluid level

is OK, check the Primary Oil Filter weal for a spit, crack , or improperly installed. If the filer and seal are
OK, check the Main Regulator Valve in the Oil Pump. Refer to the Service Information for the above
procedures.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Replace the Transmission Solenoid/TRS Assembly per the Service Information.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

HB

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

21 - 495

P0871-OD PRESSURE SWITCH RATIONALITY (CONTINUED)

8.

CHECK IF IN PARK, NEUTRAL, OR REVERSE

Ignition on, engine not running.

With the scan tool, read and record the EATX DTC EVENT DATA for P0871.

NOTE: Make sure to record all EATX DTC EVENT DATA stored in the scan tool for future reference in this
test procedure.

Does the EATX DTC EVENT DATA show the OD Pressure Switch DTC set while in Park, Neutral, or
Reverse?

Yes

>> Go To 18

No

>> Go To 9

9.

OD PRESSURE SWITCH OPEN

Refer to the EATX DTC EVENT DATA recorded earlier for P0871.

Did the OD Pressure Switch read OPEN?

Yes

>> Go To 10

No

>> Go To 15

10.

LOW LINE PRESSURE

Refer to the EATX DTC EVENT DATA recorded earlier and compare the Line Pressure and the Desired Line Pres-
sure.

Is the Line Pressure less than 40 psi, and significantly below the Desired Line Pressure?

Yes

>> Repair as necessary to correct low line pressure. Check the fluid level. Check the Primary Oil Filter seal

for a split, crack, or improperly installed. Refer to the Service Information for the proper installation pro-
cedure. If the fluid level and filter are OK, check the Main Regulator Valve in the Oil Pump.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Go To 11

11.

(T9) OD PRESSURE SWITCH SENSE CIRCUIT SHORT TO OTHER CIRCUITS

Turn the ignition off to the lock position.

Disconnect all PCM harness connectors.

Disconnect the Transmission Solenoid/TRS Assembly harness connec-
tor.

NOTE: Check connectors - Clean/repair as necessary.

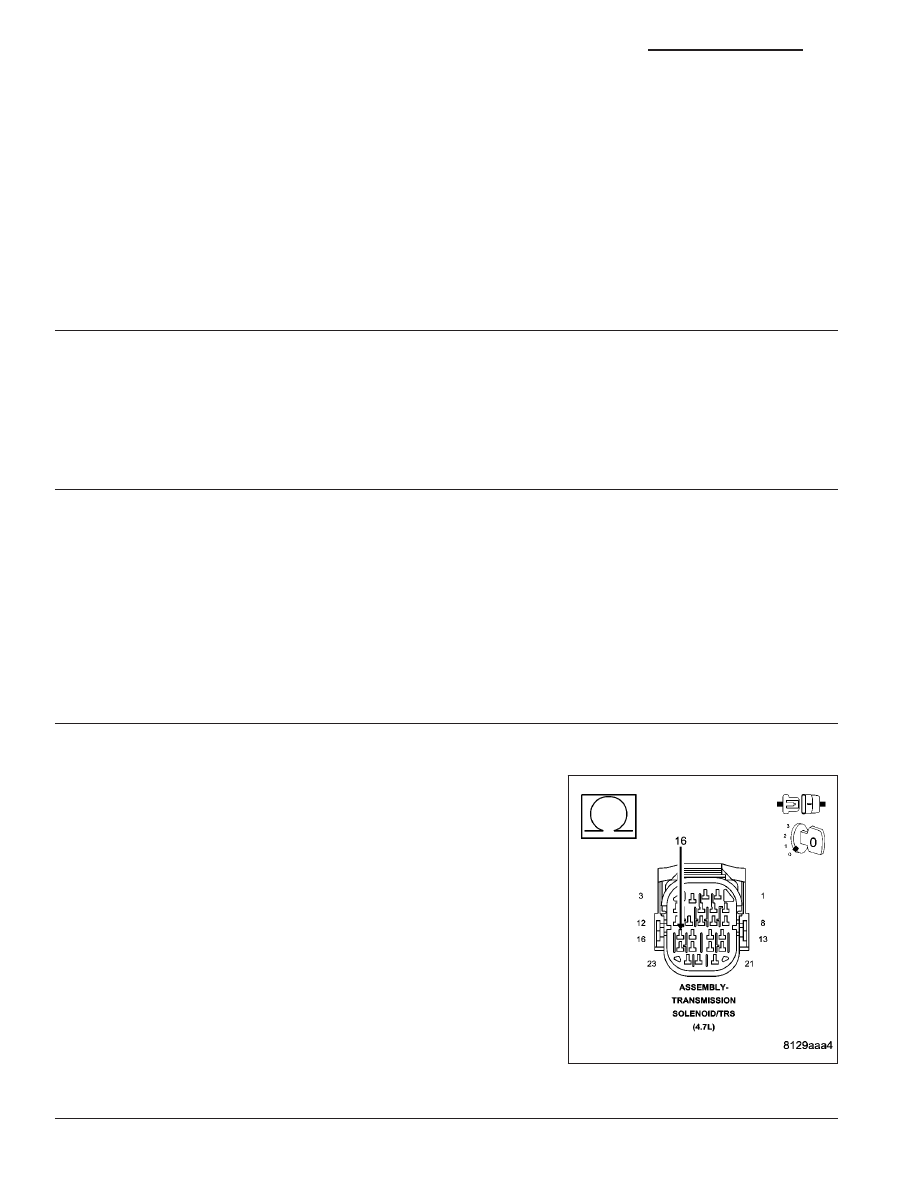

Measure the resistance between the (T9) OD Pressure Switch Sense
circuit and all other circuits in the Transmission Solenoid/TRS Assem-
bly harness connector.

Is the resistance below 5.0 ohms between the (T9) OD Pressure
Switch Sense circuit and any other circuit(s) in the Transmis-
sion Solenoid/TRS Assembly harness connector?

Yes

>> Repair the (T9) OD Pressure Switch Sense circuit for a

short to other circuit(s).

Perform 45RFE/545RFE TRANSMISSION VERIFICATION
TEST - VER 1.

No

>> Go To 12
