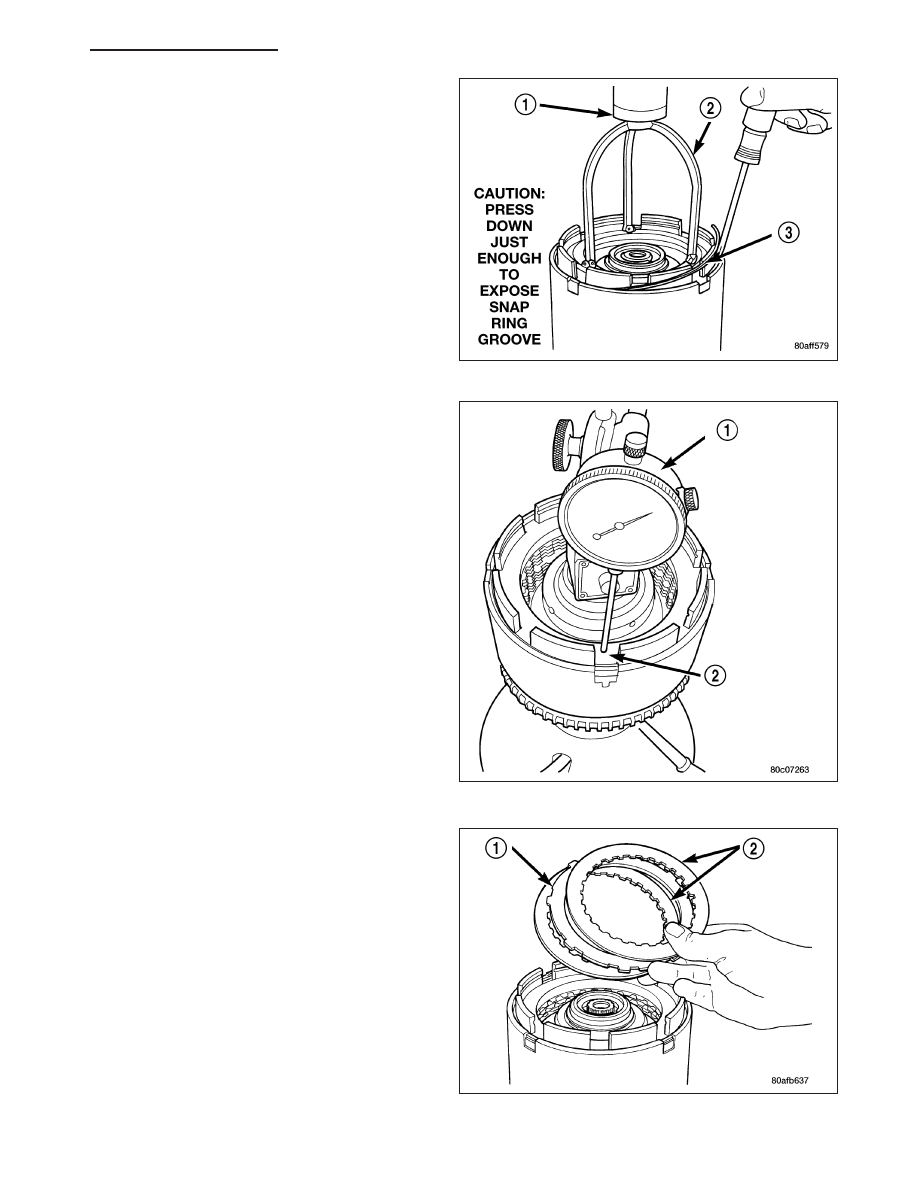

27. Install OD reaction plate flat snap ring (3).

28. Measure OD clutch pack clearance. Set up dial

indicator (1) on top of the OD/Reverse reaction
plate (2).

29. Zero dial indicator and apply 30 psi (206 kPa) air

pressure to the overdrive clutch hose on Tool
8391. Measure and record OD clutch pack mea-
surement in four (4) places, 90° apart.

30. Take average of four measurements and compare

with OD clutch pack clearance specification. The
overdrive

(OD)

clutch

pack

clearance

is

1.07-3.25 mm (0.042-0.128 in.).

If not within specifications, the clutch is not assembled
properly. There is no adjustment for the OD clutch
clearance.

31. Install reverse clutch pack (two fibers/one steel)

(1, 2).

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 293

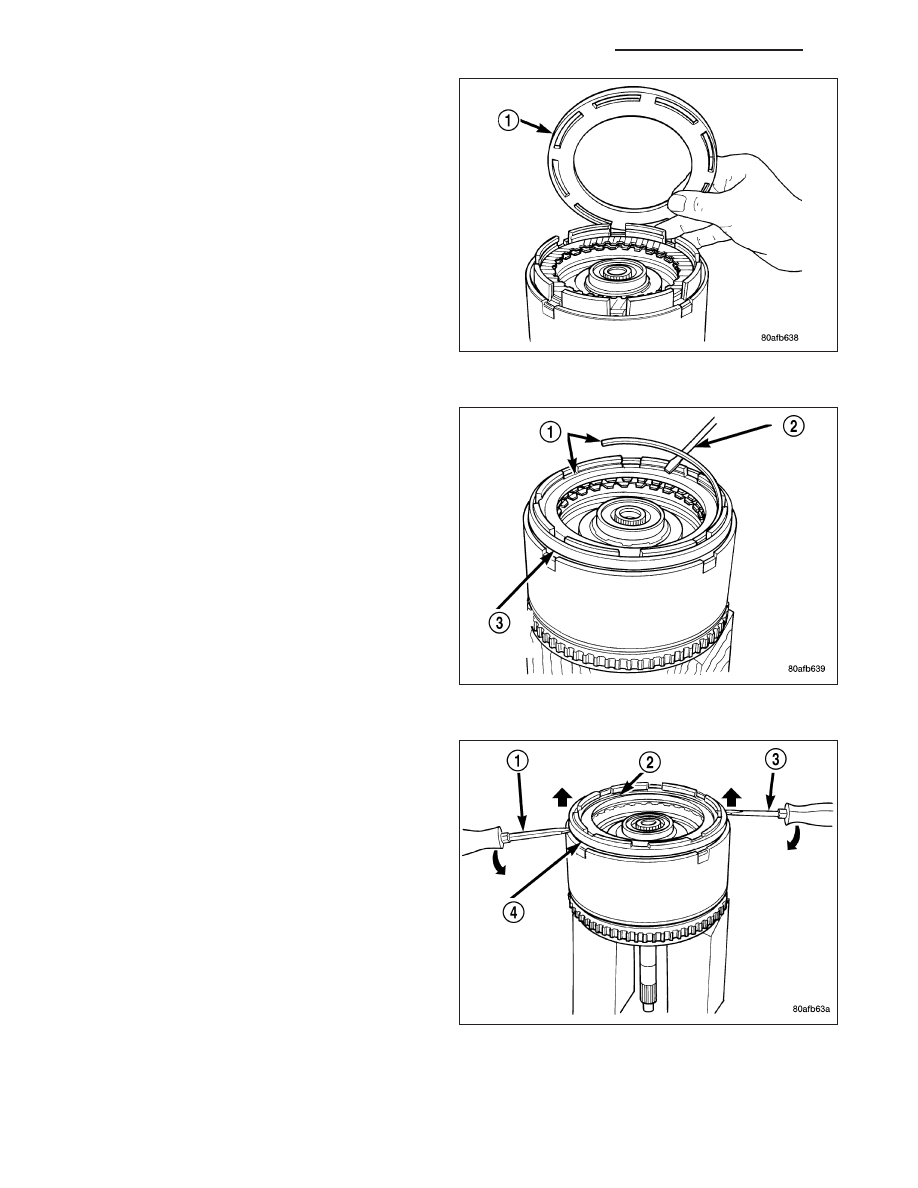

32. Install reverse clutch reaction plate (1) with the

flat side down towards reverse clutch.

33. Tap reaction plate (3) down to allow installation of

the reverse clutch snap ring (1). Install reverse
clutch snap ring (1).

34. Pry up reverse reaction plate (4) to seat against

snap ring (2).

21 - 294

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB

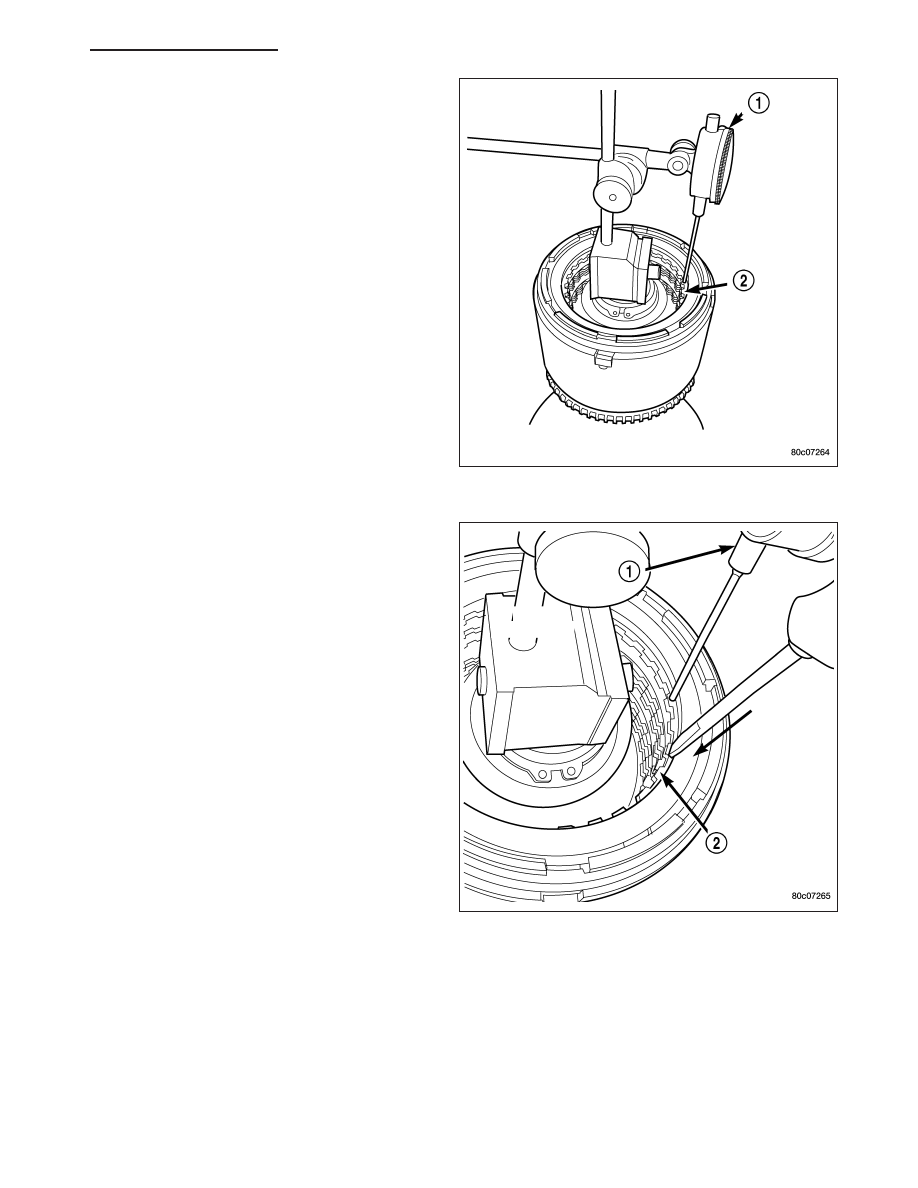

35. Set up a dial indicator (1) on the reverse clutch

pack (2).

36. Using moderate pressure, press down and hold

(near indicator) reverse clutch disc (2) with screw-
driver or suitable tool and zero dial indicator (1).
When

releasing

pressure,

indicator

should

advance

0.005-0.010

inches

as

clutch

pack

relaxes.

37. Apply 30 psi (206 kPa) air pressure to the reverse

clutch hose on Tool 8391. Measure and record
reverse clutch pack measurement in four (4)
places, 90° apart.

38. Take average of four measurements and compare

with reverse clutch pack clearance specification.
The reverse clutch pack clearance is 0.89-1.37
mm (0.035-0.054 in.). Select the proper reverse
clutch snap ring to achieve specifications.

39. To complete the assembly, reverse clutch and

overdrive clutch must be removed.

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 295

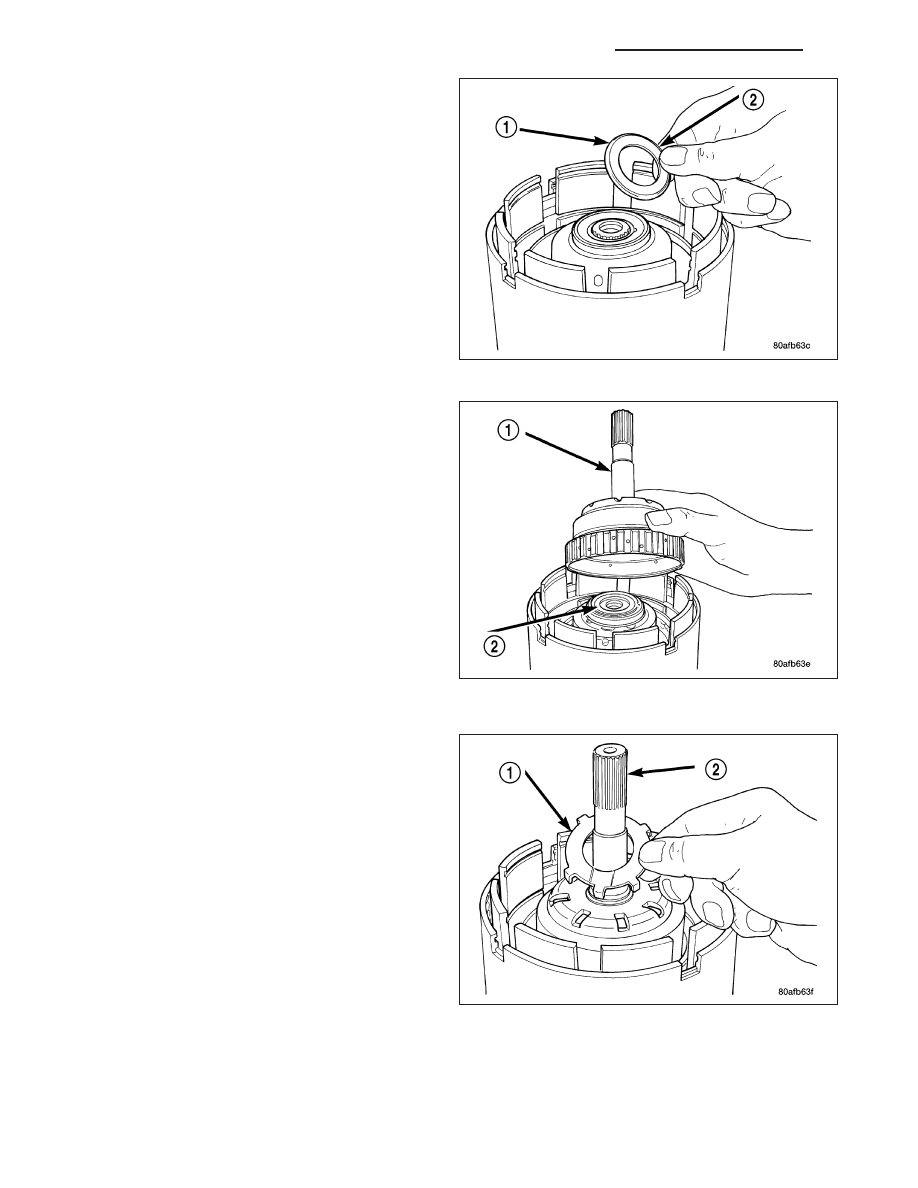

40. Install the number 2 needle bearing (1).

41. Install the underdrive shaft assembly (1).

42. Install the number 3 thrust washer (1) to the

underdrive shaft assembly (2). Be sure five tabs
are seated properly.

21 - 296

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB
