10. Remove OD shaft/hub and OD clutch pack (1).

NOTE: Tag overdrive clutch pack for reassembly
identification.

11. Remove the overdrive clutch (1, 3) from the over-

drive hub/shaft (2).

12. Remove and inspect number 3 and 4 thrust plates

(1, 3).

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 277

13. Remove the underdrive shaft assembly (2).

14. Remove the number 2 needle bearing (1).

15. Remove the OD/UD reaction plate tapered snap

ring (1).

21 - 278

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB

NOTE: The OD/UD clutch reaction plate has a step
on both sides. The OD/UD clutches reaction plate
goes tapered step side up.

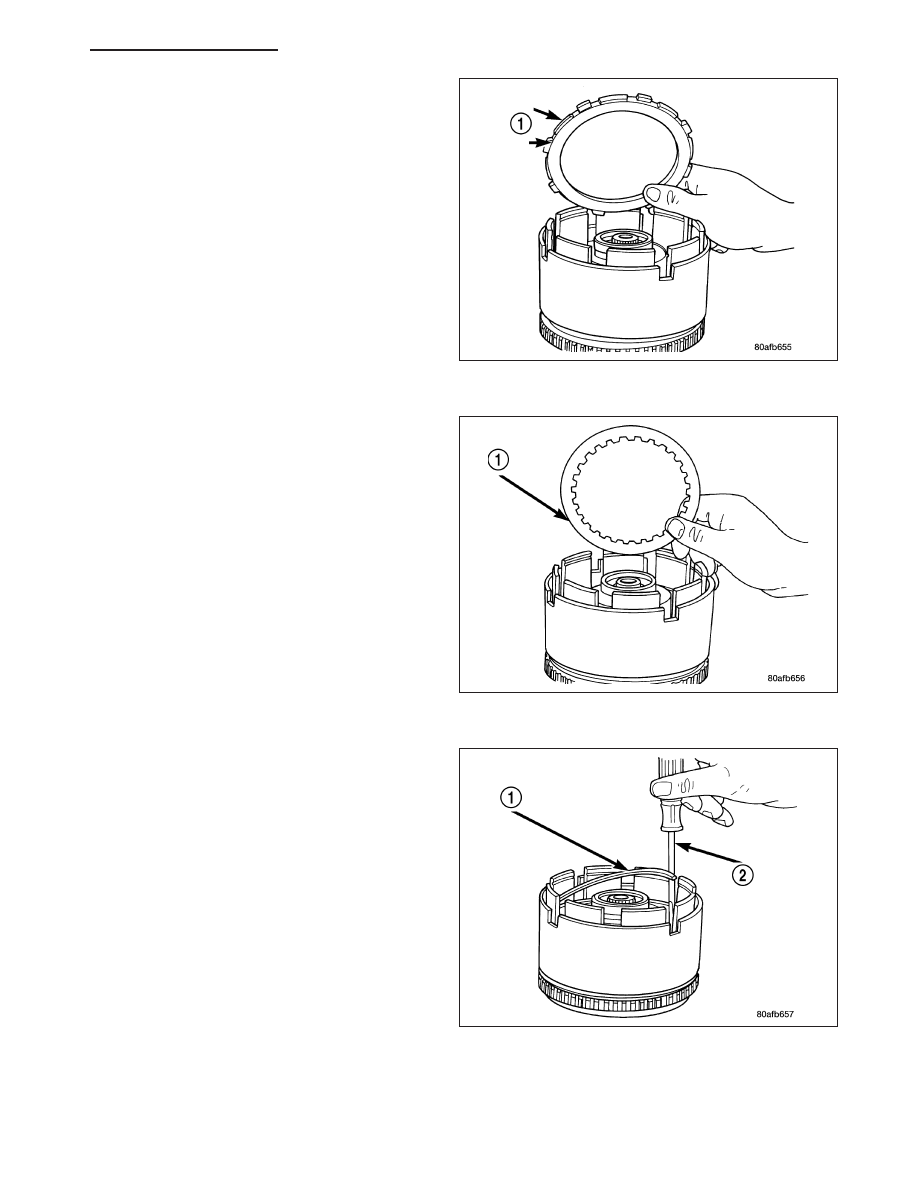

16. Remove the OD/UD reaction plate (1).

17. Remove the first UD clutch disc (1).

18. Remove the UD clutch flat snap ring (1).

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 279

NOTE: Tag underdrive clutch pack for reassembly
identification.

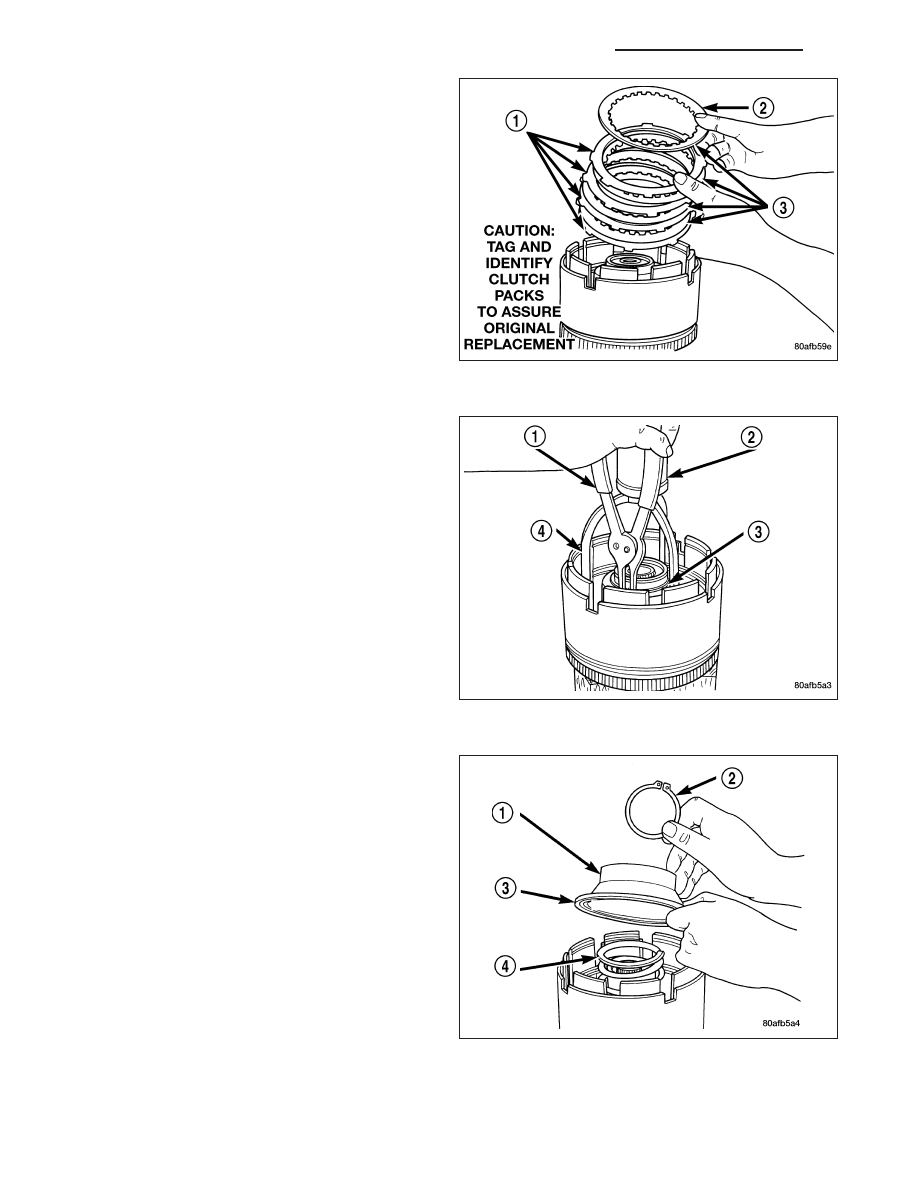

19. Remove the UD clutch pack (1, 3).

CAUTION: Compress return spring just enough to
remove or install snap ring.

20. Using Tool 5059A (4) and an arbor press (2),

compress UD clutch piston enough to remove
snap ring (3).

21. Remove the underdrive spring retainer snap ring

(2), spring retainer (1), and spring (4).
