CONNECTING

1. Inspect quick-connect fitting body and fuel system component for damage. Replace as necessary.

2. Prior to connecting quick-connect fitting to component being serviced, check condition of fitting and component.

Clean parts with a lint-free cloth. Lubricate with clean engine oil.

3. Insert quick-connect fitting into fuel tube or fuel system component until built-on stop on fuel tube or component

rests against back of fitting.

4. Continue pushing until a click is felt.

5. Single-tab type fitting: Push new tab down until it locks into place in quick-connect fitting.

6. Verify a locked condition by firmly pulling on fuel tube and fitting (15-30 lbs.).

7. Latch Clip Equipped: Install latch clip (snaps into position). If latch clip will not fit, this indicates fuel line is

not properly installed to fuel rail (or other fuel line). Recheck fuel line connection.

8. Connect negative cable to battery.

9. Start engine and check for leaks.

PUMP-FUEL

DESCRIPTION

Refer to Fuel Pump Module for information.

MODULE-FUEL PUMP

DESCRIPTION

The fuel pump module assembly (4) is located on the
top of the fuel tank (2).

HB

FUEL DELIVERY

14 - 11

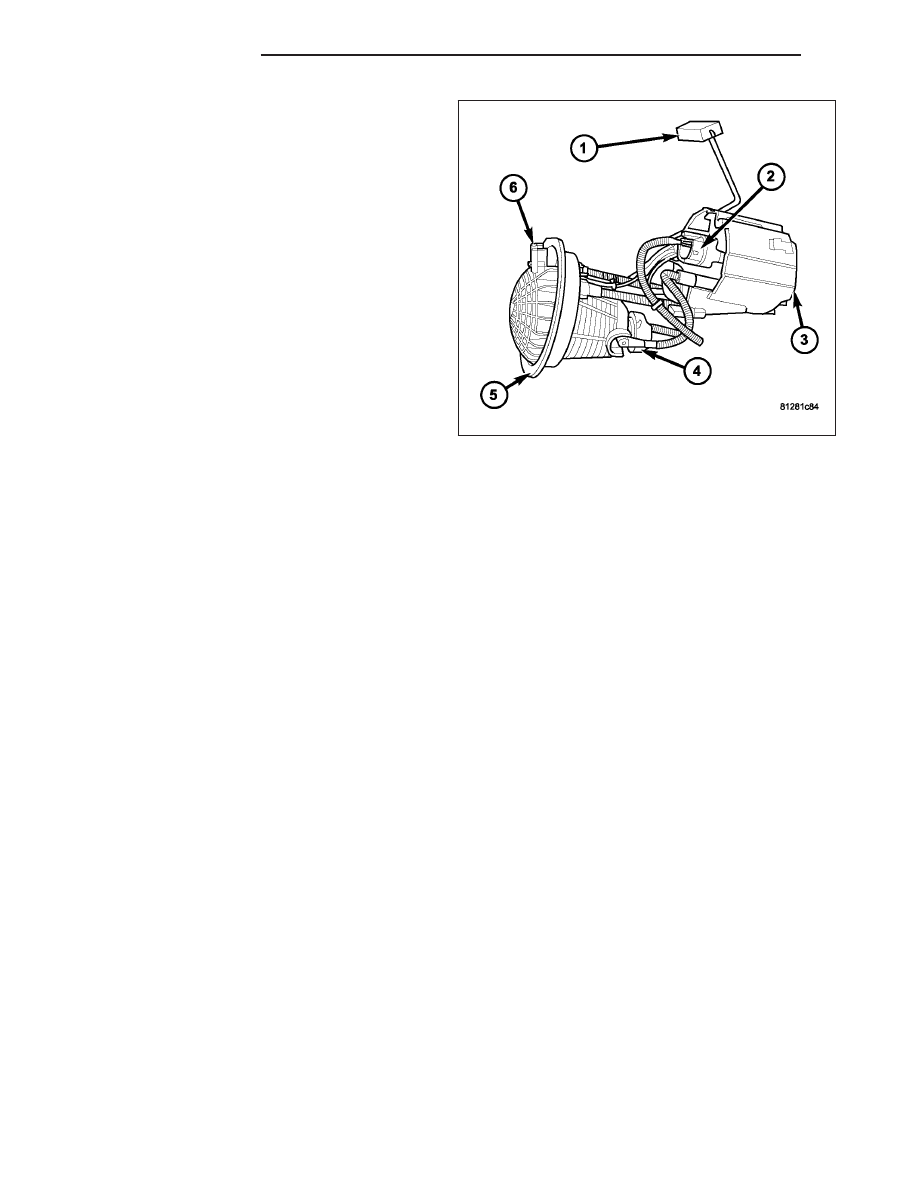

The module assembly (5) contains the following com-
ponents:

•

An internal fuel filter

•

A separate fuel pick-up, or inlet filter (3)

•

A fuel pressure regulator (4)

•

An electric fuel pump (2)

•

A lockring to retain pump module to tank

•

A soft gasket between tank flange and module

•

A fuel gauge sending unit (fuel level sensor)
(1)

•

Fuel line connection (6)

If the fuel gauge sending unit , electrical fuel pump,
primary inlet filter, fuel filter or fuel pressure regulator
require service, the fuel pump module must be
replaced.

Electric Fuel Pump

The electric fuel pump is located inside of the fuel pump module. A 12 volt, permanent magnet, electric motor pow-
ers the fuel pump. The electric fuel pump is not a separate, serviceable component.

Fuel Filters

Two fuel filters are used. One is located at the bottom of the fuel pump module. The other is located inside the
module. A separate frame mounted fuel filter is not used with any engine.

Both fuel filters are designed for extended service. They do not require normal scheduled maintenance. Filters
should only be replaced if a diagnostic procedure indicates to do so.

Fuel Pressure Regulator

The fuel pressure regulator is located within fuel pump module.

Fuel Gauge Sending Unit (Fuel level sensor)

The fuel gauge sending unit (fuel level sensor) is attached to the side of the fuel pump module. The sending unit
consists of a float, an arm, and a variable resistor track (card).

REMOVAL

WARNING: THE FUEL SYSTEM IS UNDER A CON-
STANT PRESSURE (EVEN WITH THE ENGINE
OFF). BEFORE SERVICING THE FUEL PUMP MOD-
ULE, THE FUEL SYSTEM PRESSURE MUST BE
RELEASED.

14 - 12

FUEL DELIVERY

HB

1. Drain and remove fuel tank. Refer to Fuel Tank

Removal/Installation.

2. Note rotational position of module before attempt-

ing removal. An indexing arrow is located on top of
module for this purpose.

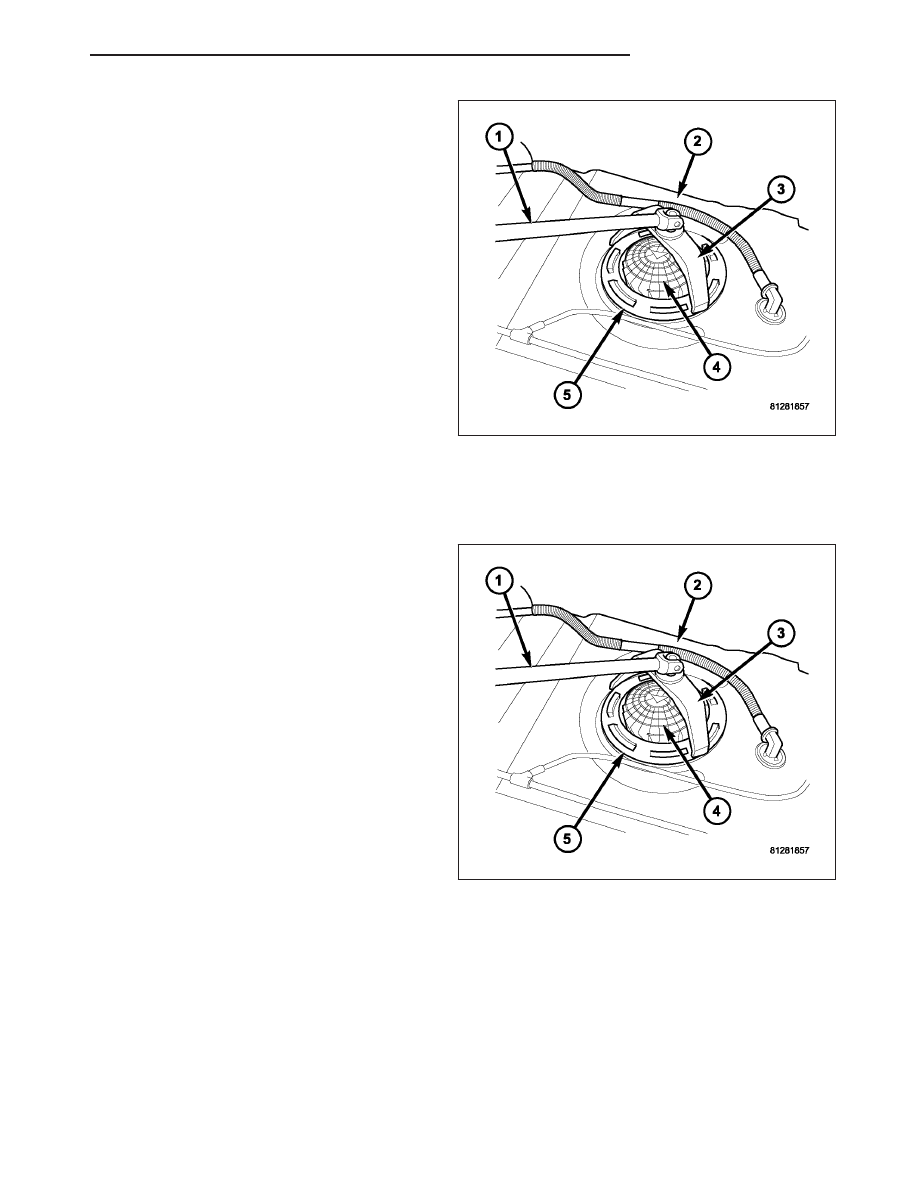

3. Position Special Tool 9340 (3) into notches on out-

side edge of lockring (5).

4. Install 1/2 inch drive breaker bar (1) to tool 9340

(3).

5. Rotate breaker bar counter-clockwise to remove

lockring.

6. Remove lockring. The module will spring up slightly

when lockring is removed.

7. Remove module from fuel tank. Be careful not to

bend float arm while removing.

INSTALLATION

CAUTION: Whenever the fuel pump module is ser-
viced, the rubber seal (gasket) must be replaced.

1. Using a new seal (gasket), position fuel pump

module into opening in fuel tank.

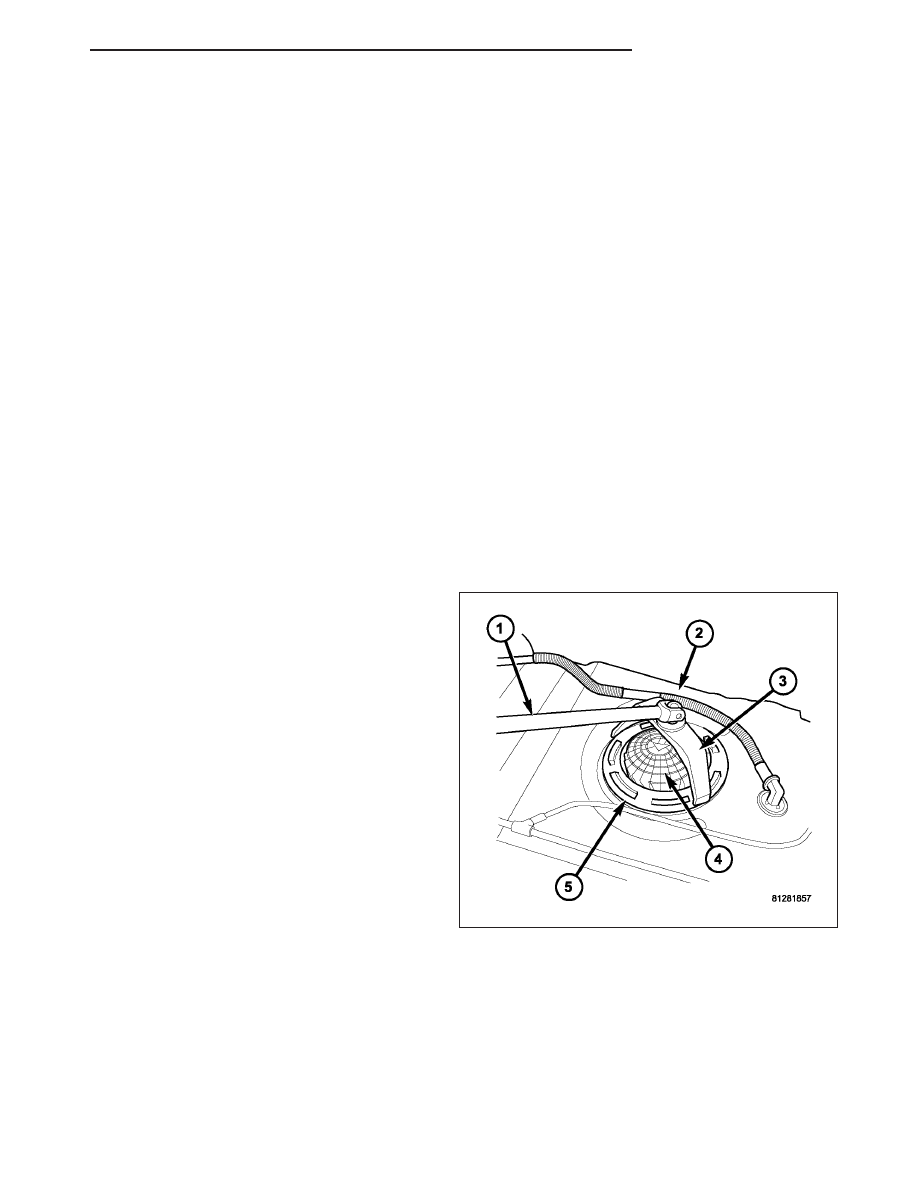

2. Position lockring (5) over top of fuel pump module.

3. Rotate module until embossed alignment arrow

points to center alignment mark. This step must be
performed to prevent float from contacting side of
fuel tank. Also be sure fuel fitting on top of pump
module is pointed to drivers side of vehicle.

4. Install Special Tool 9340 (3) to lockring.

5. Install 1/2 inch drive breaker (1) into Special Tool

9340 (3).

6. Tighten lockring (clockwise) until all seven notches

have engaged.

7. Install

fuel

tank.

Refer

to

Fuel

Tank

Removal/Installation.

RAIL-FUEL

DESCRIPTION

The fuel injector rail is used to mount the fuel injectors to the engine.

OPERATION

High pressure from the fuel pump is routed to the fuel rail. The fuel rail then supplies the necessary fuel to each
individual fuel injector.

A quick-connect fitting with a safety latch clip is used to attach the fuel line to the fuel rail.

The fuel rail is not repairable.

HB

FUEL DELIVERY

14 - 13

CAUTION: The left and right sections of the fuel rail are connected with either a flexible connecting hose, or
joints. Do not attempt to separate the rail halves at these connecting hose or joints. Due to the design of
the connecting hose or joint, it does not use any clamps. Never attempt to install a clamping device of any
kind to the hose or joint. When removing the fuel rail assembly for any reason, be careful not to bend or
kink the connecting hose or joint.

REMOVAL

3.7L V-6

WARNING: THE FUEL SYSTEM IS UNDER CONSTANT PRESSURE EVEN WITH ENGINE OFF. BEFORE SER-
VICING FUEL RAIL, FUEL SYSTEM PRESSURE MUST BE RELEASED.

CAUTION: The left and right fuel rails are replaced as an assembly. Do not attempt to separate rail halves
at connector tubes. Due to design of tubes, it does not use any clamps. Never attempt to install a clamping
device of any kind to tubes. When removing fuel rail assembly for any reason, be careful not to bend or
kink tubes.

1. Remove fuel tank filler tube cap.

2. Perform Fuel System Pressure Release Procedure.

3. Remove negative battery cable at battery.

4. Remove air duct at throttle body air box.

5. Remove air box at throttle body.

6. Remove air resonator mounting bracket at front of

throttle body (2 bolts).

7. Disconnect fuel line latch clip and fuel line at fuel

rail. A special tool will be necessary for fuel line
disconnection. Refer to Quick-Connect Fittings.

8. Remove necessary vacuum lines at throttle body.

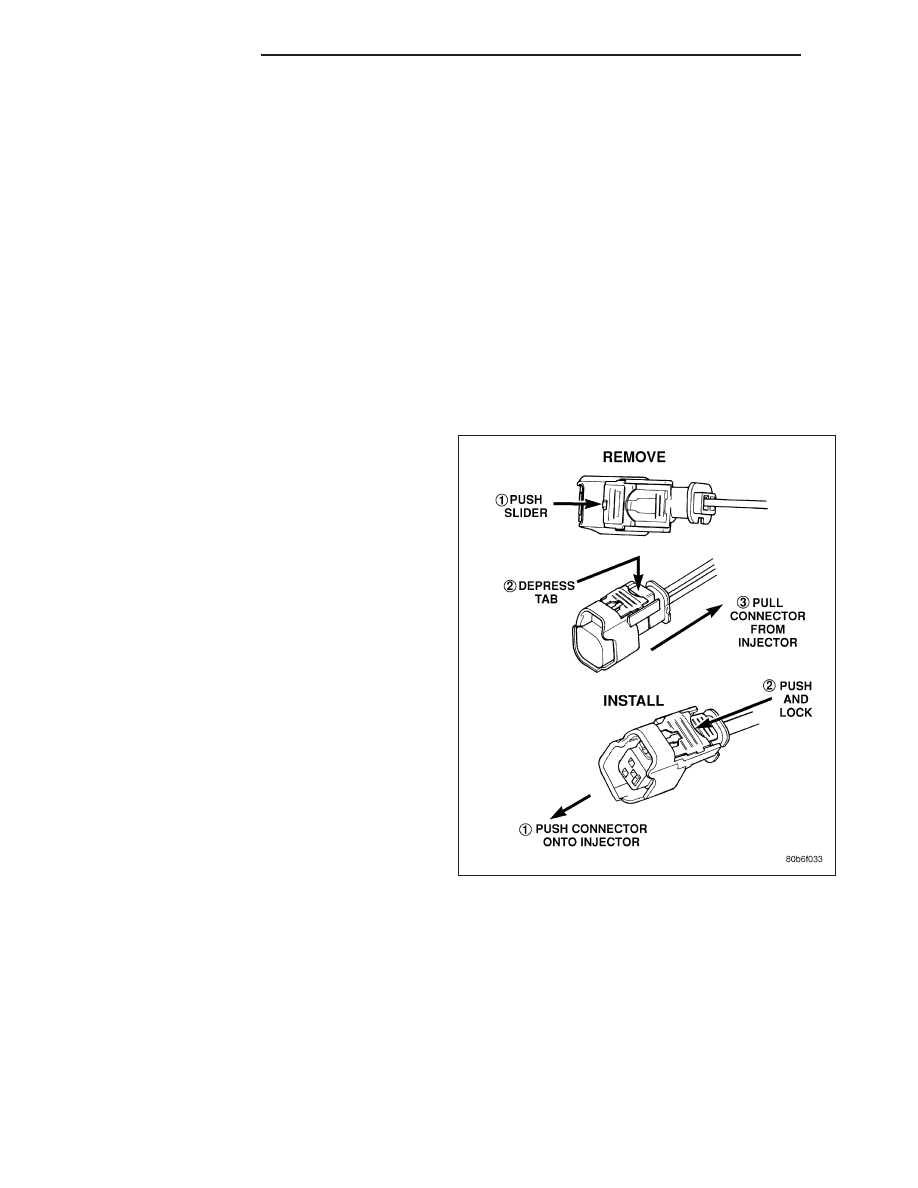

9. Disconnect electrical connectors at all 6 fuel injec-

tors. Refer to graphic. Push red colored slider
away from injector (1). While pushing slider,
depress tab (2) and remove connector (3) from
injector. The factory fuel injection wiring harness is
numerically tagged (INJ 1, INJ 2, etc.) for injector
position identification. If harness is not tagged, note
wiring location before removal.

10. Disconnect electrical connectors at all throttle

body sensors.

11. Remove 6 ignition coils. Refer to Ignition Coil

Removal/Installation.
