SPECIFICATIONS

WELD PROCESS

CAUTION: All welds should conform to DaimlerChrysler vehicle engineering process standard “ps 9472”.

WELDING PARAMETERS

WELDING PROCESS

FLUX CORED ARC

GAS METAL ARC

(MIG)*

SHIELDED METAL ARC

(STICK)

Material Thickness

3.7 mm to 4.2 mm

3.7 mm to 4.2 mm

3.7 mm to 4.2 mm

Electrode Type

Lincoln Electrical Co.

Product #: NR-211 MP

(Do Not Substitute)

AWS ER70S-3

(Do Not Substitute)

** AWS E 7018

Electrodes Size Inches

.045 Tubular

.035 Solid

3/32

9

Electrode Stick Out

3/8

9

- 1/2

9

1/2

9

- 5/8

9

N/A

Polarity

Electrode

9

-

9

Work Piece

9

+

9

Electrode

9

+

9

Work Piece

9

-

9

Electrode

9

+

9

Work Piece

9

-

9

Shielding Gas

Self Shielded

75% Ar

25% CO2

Self Shielded

Gas Flow Rate

N/A

25 - 35 CFM

N/A

Wire Feed Speed
(inches per minute)

110 - 130 Vertical Down

70 - 90 Flat & Overhead

245 - 250 Vertical Down

210 - 225 Flat &

Overhead

N/A

Approximate Amperage

Vertical

110 - 130

175

85 (3/32

9

Diameter)

Flat & Overhead

70 - 90

155

90 (3/32

9

Diameter)

Voltage

15 - 18

19 - 20

N/A

Direction of Welding

Vertical

Vertical Down Hill (only)

Vertical Down Hill (only)

Vertical - Up Hill (only)

Flat & Overhead

Flat - Push or Drag

Flat - Push or Drag

Flat - Drag

*First choice - Gas Metal Arc Welding Process: Butt joints - apply two layers (passes) of weld metal. First pass

should only fill approximately

1

⁄

2

the thickness. Vertical position welds - maintain electrode wire at leading edge of

weld puddle while traveling down hill to produce maximum penetration into the sleeve. These techniques work for

FCAW as well.

**E7018 new electrodes may be exposed to the atmosphere for up to ten hours with no harmful effect.

Reconditioning schedules should come from the manufacturer.

FRAME DIMENSIONS

HB

FRAME & BUMPERS

13 - 19

13 - 20

FRAME & BUMPERS

HB

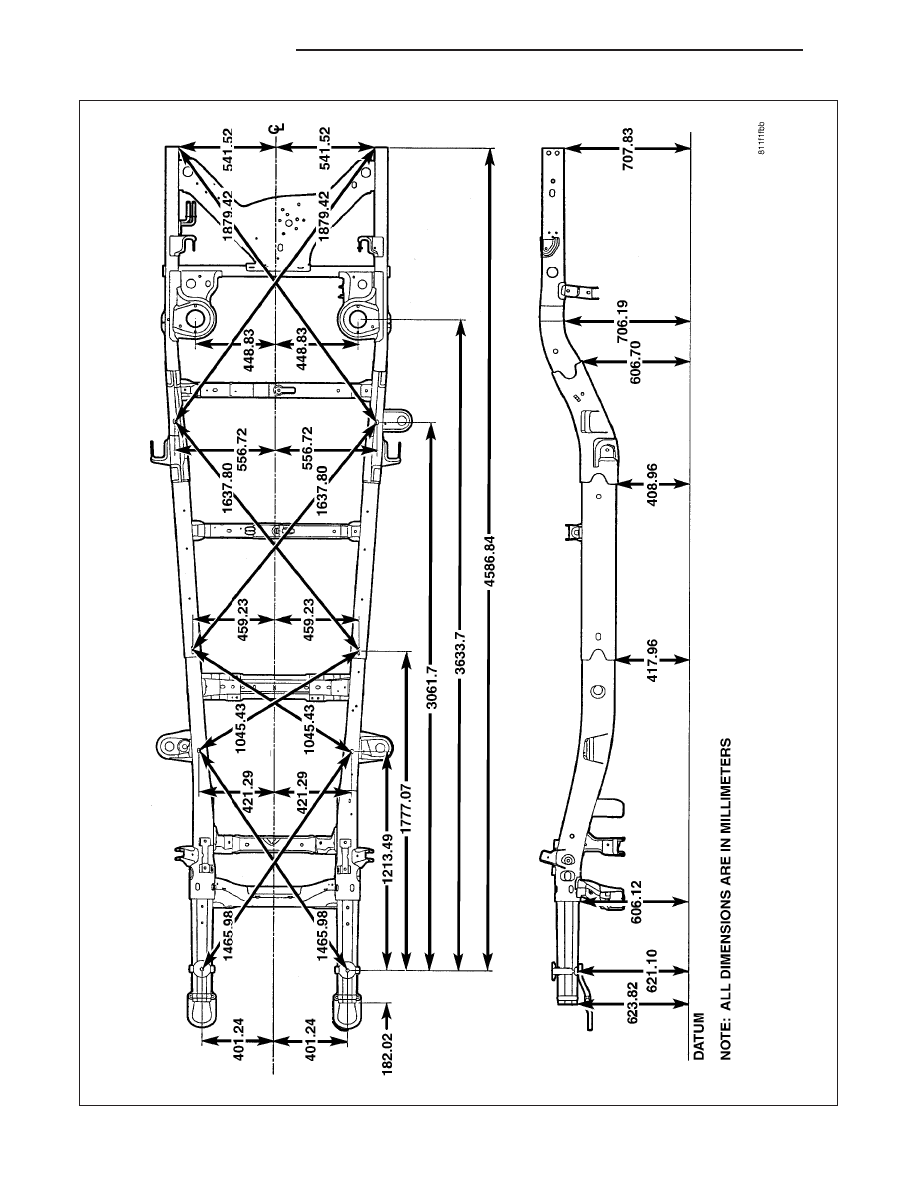

Frame dimensions are listed in metric scale. All dimensions are from center to center of Principal Locating Point
(PLP), or from center to center of PLP and fastener location.

VEHICLE PREPARATION

Position the vehicle on a frame alignment rack, refer to instructions provided with equipment being used. Adjust the
vehicle PLP heights to the specified dimension above the work surface (datum line). Vertical dimensions can be
taken from the datum line to the locations indicated were applicable.

CROSSMEMBER-UNDERBODY

REMOVAL

1. Raise and support the vehicle.

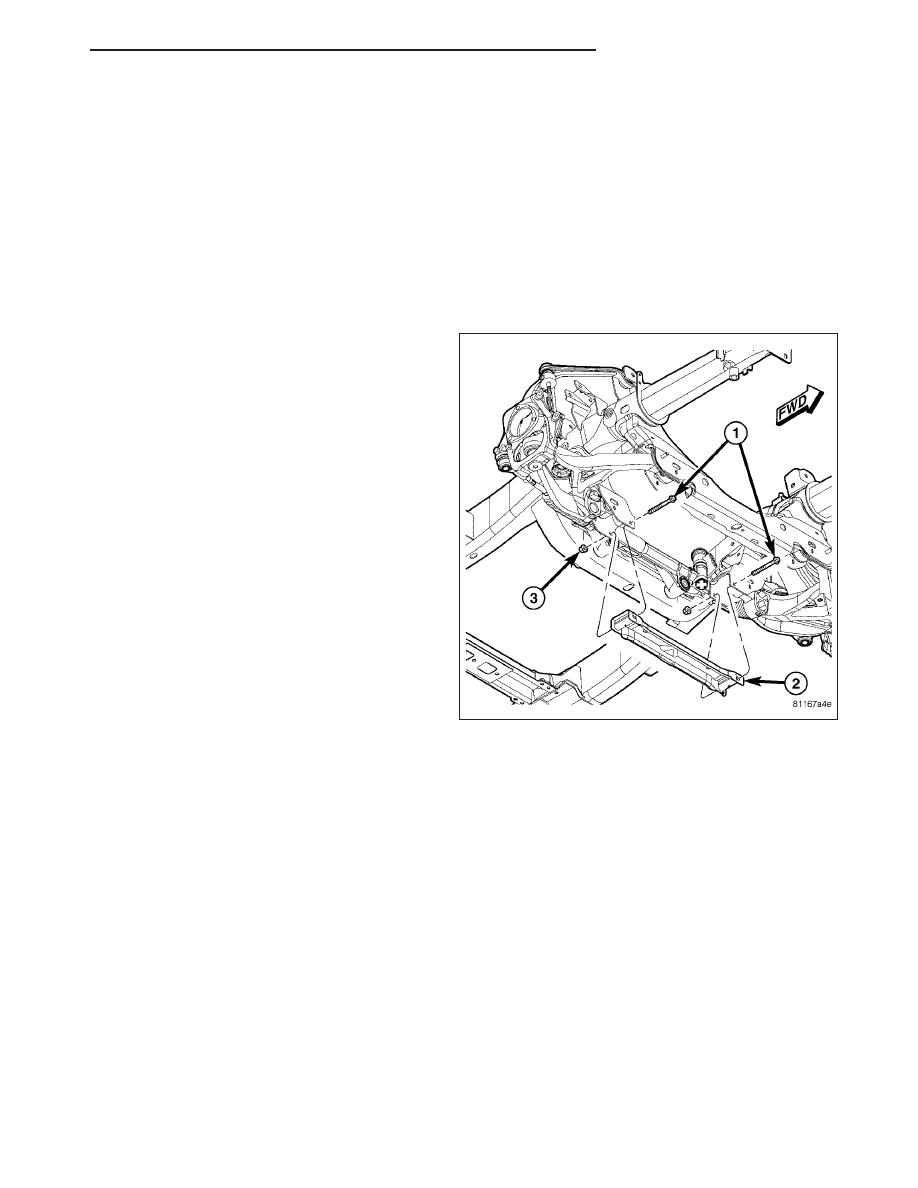

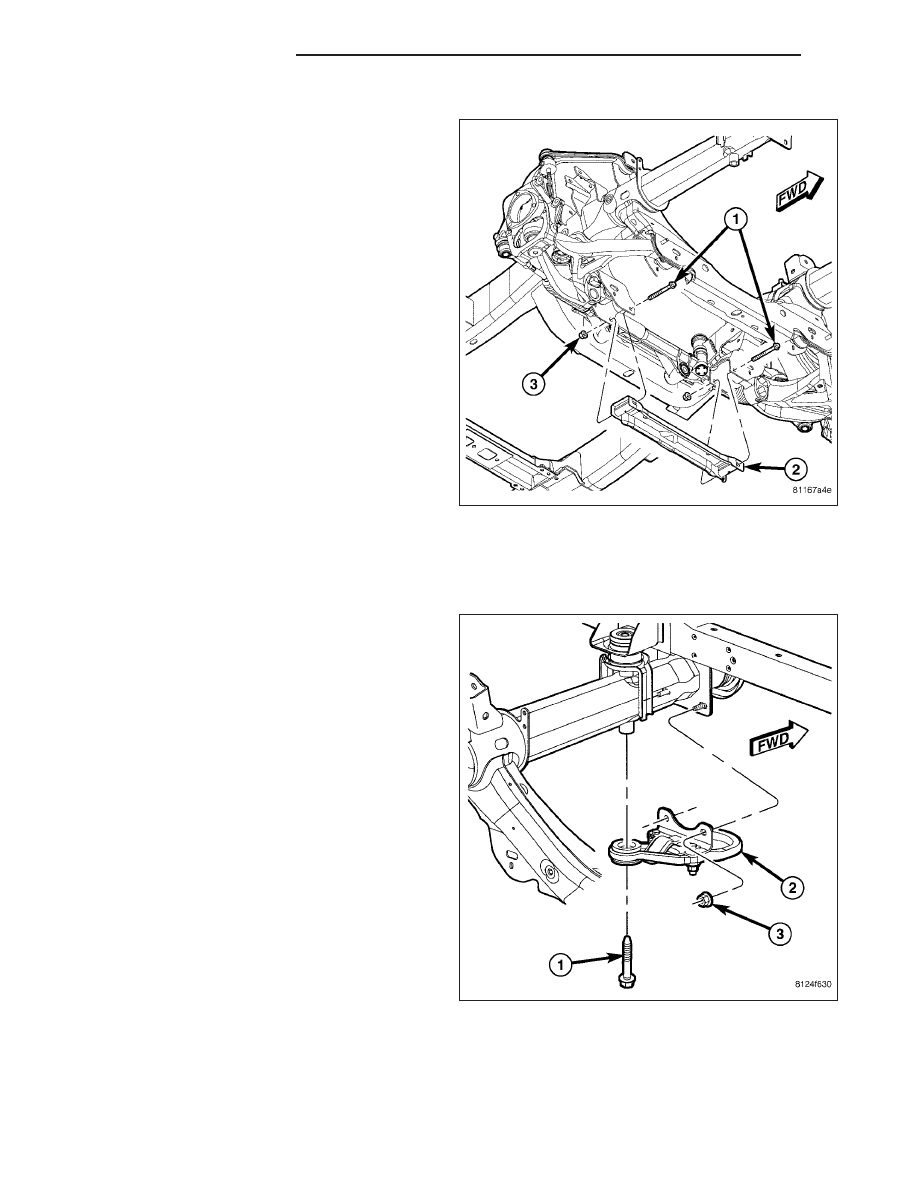

2. Remove the bolts (1) and nuts (3) and remove the

crossmember (2).

HB

FRAME & BUMPERS

13 - 21

INSTALLATION

1. Install the crossmember (2).

2. Install the bolts (1) and nuts (3).

3. Tighten the bolts and nuts to 102 N·m (75 ft. lbs.).

HOOK-TOW

REMOVAL

1. Remove the front body mount bolt (1).

13 - 22

FRAME & BUMPERS

HB
