C1078-TIRE EVOLUTIONS RANGE PERFORMANCE

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 227

C1078-TIRE EVOLUTIONS RANGE PERFORMANCE (CONTINUED)

For the ABS circuit diagram (Refer to 5 - BRAKES - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuous.

•

Set Condition:
Programmed value for tire sizeis not within acceptable range.

Possible Causes

INCORRECT VALUE PROGRAMED INTO ABM

Diagnostic Test

1.

INCORRECT VALUE PROGRAMED INTO ABM

Verify the correct Tire/wheel information is programed in the ABM.

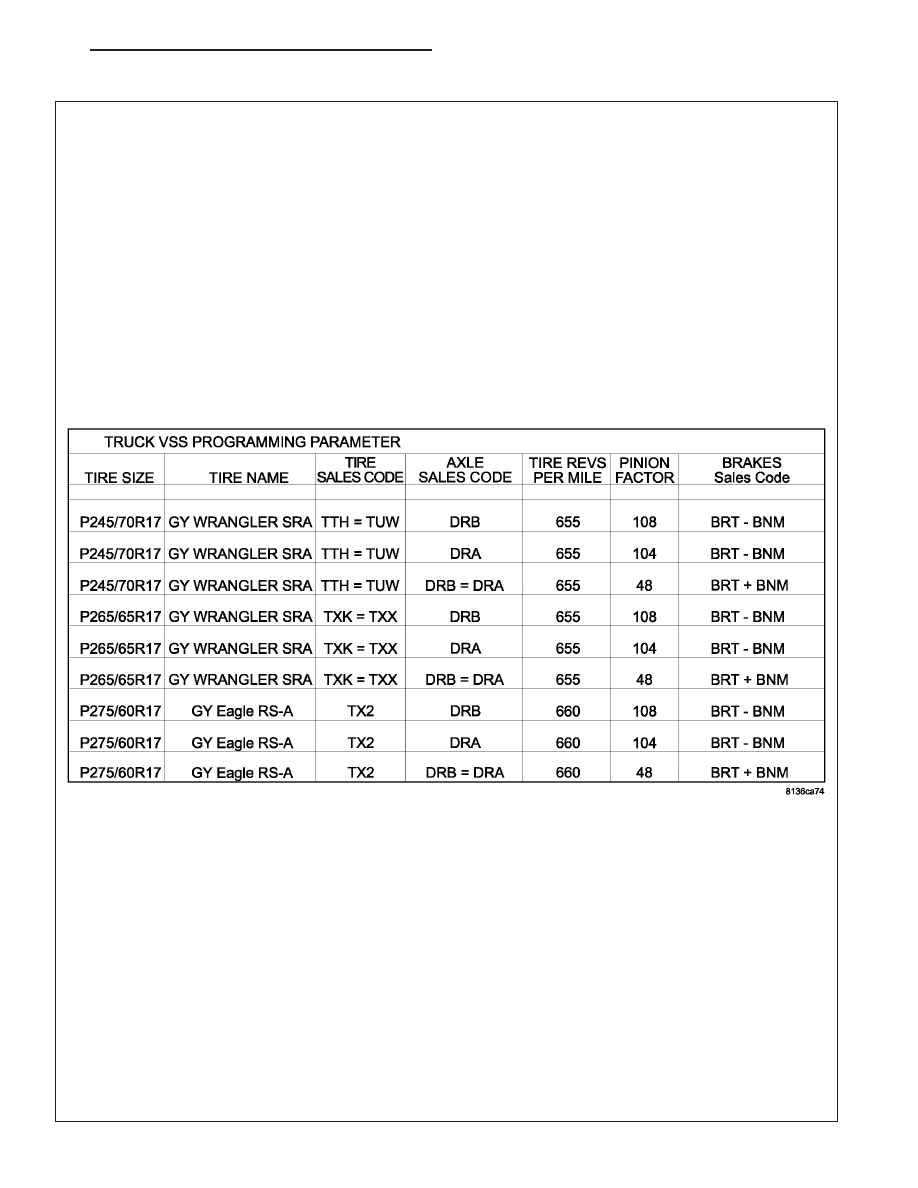

Is the correct value programed is the ABM acording to the chart?

Yes

>> Test complete.

Perform ABS VERIFICATION TEST — VER 1.

No

>> Program the correct Tire/Wheel information in the ABM.

Perform ABS VERIFICATION TEST — VER 1.

5 - 228

BRAKES - ABS ELECTRICAL DIAGNOSTICS

HB

P1079-TONE WHEEL TEETH COUNT RANGE PERFORMANCE

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 229

P1079-TONE WHEEL TEETH COUNT RANGE PERFORMANCE (CONTINUED)

For the ABS circuit diagram (Refer to 5 - BRAKES - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuous.

•

Set Condition:
Programmed value for tone wheel is not within acceptable range.

Possible Causes

WRONG TONE WHEEL PROGRAMED INTO THE ABM

Diagnostic Test

1.

WRONG TONE WHEEL PROGRAMED INTO THE ABM

Compair the programed tone wheel value in the ABM to the actual tone wheels on the vehicle.

Is the ABM programed correctly?

Yes

>> Test Complete.

Perform ABS VERIFICATION TEST VER — 1.

No

>> Reprogram the ABM with the correct values.

Perform ABS VERIFICATION TEST VER — 1.
