Dodge Durango (HB). Manual - part 1100

INSTALLATION

1. Select the proper main bearings (Refer to 9 -

ENGINE/ENGINE

BLOCK/CRANKSHAFT

MAIN

BEARINGS - STANDARD PROCEDURE).

2. Install main bearings in block and caps, and lubri-

cate bearings.

3. Position the crankshaft into the cylinder block.

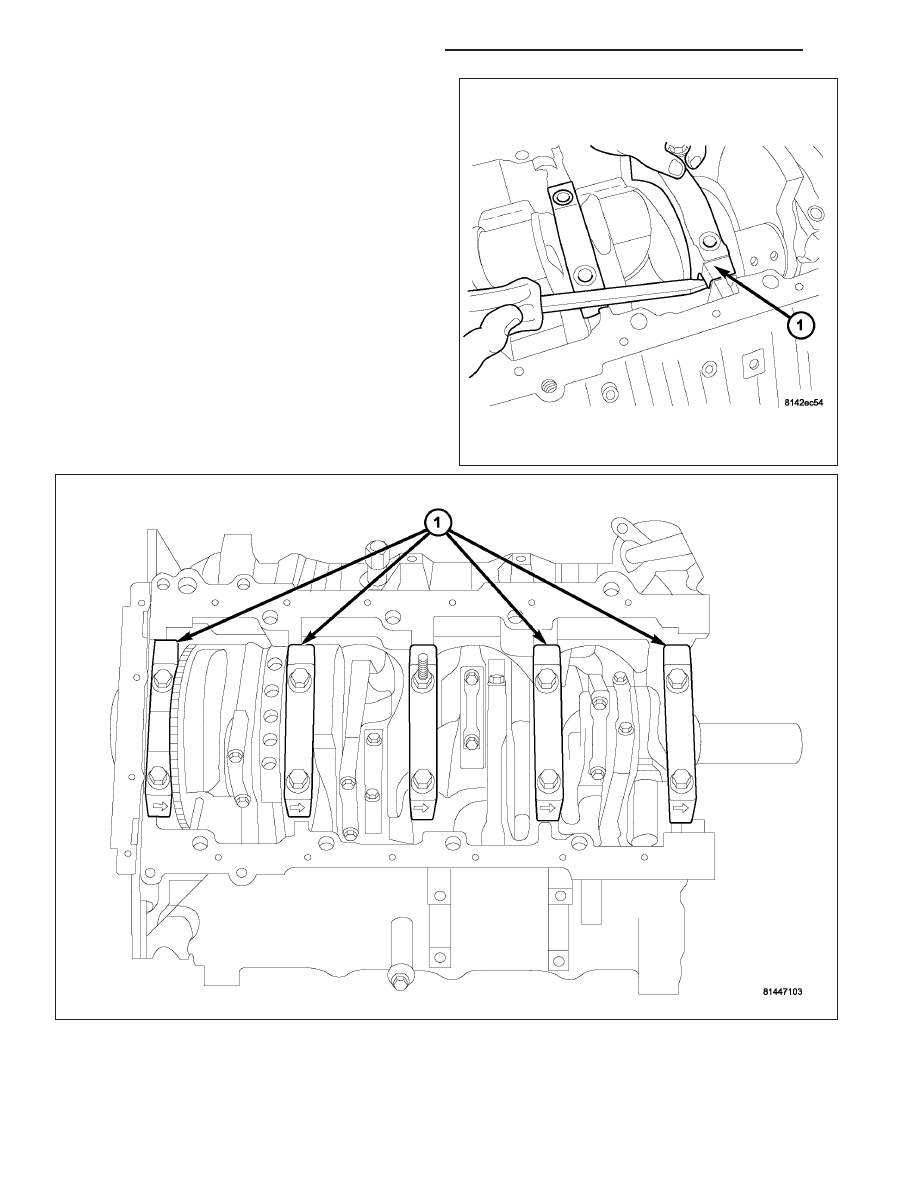

4. Install the thrust washers (1).

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1399

NOTE: The main cap crossbolts are torqued after
final torque of the main cap bolts. Always use a
new washer/seal on crossbolts.

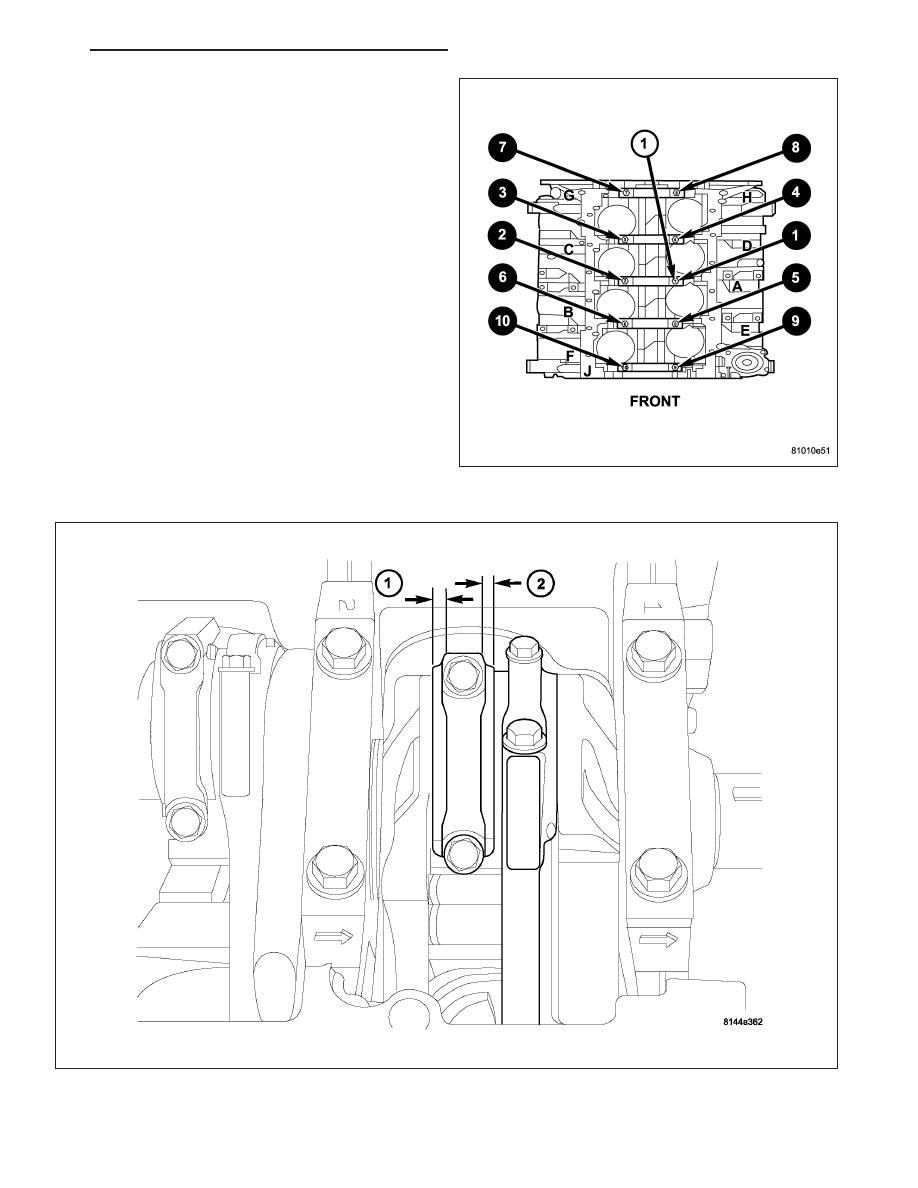

5. Clean and oil all cap bolts. Install all main bearing

caps (1). Install all cap bolts and alternately tighten
in two steps using the following sequence.

9 - 1400

ENGINE - 5.7L SERVICE INFORMATION

HB

6.

•

Step 1 – 27 N·m ( 20ft. lbs.) torque.

7.

•

Step 2 – Turn main cap bolts an additional 90°.

8. Install the crossbolts with new washer/gasket.

Starting with crossbolt A torque each crossbolt to
28 N·m ( 21ft. lbs.)torque.

9. Repeat crossbolt torque procedure.

10. Measure crankshaft end play (Refer to 9 -

ENGINE/ENGINE BLOCK/CRANKSHAFT MAIN
BEARINGS - STANDARD PROCEDURE).

11. Position the connecting rods onto the crankshaft and install the rod bearing caps (Refer to 9 - ENGINE/ENGINE

BLOCK/PISTON & CONNECTING ROD - INSTALLATION).

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1401

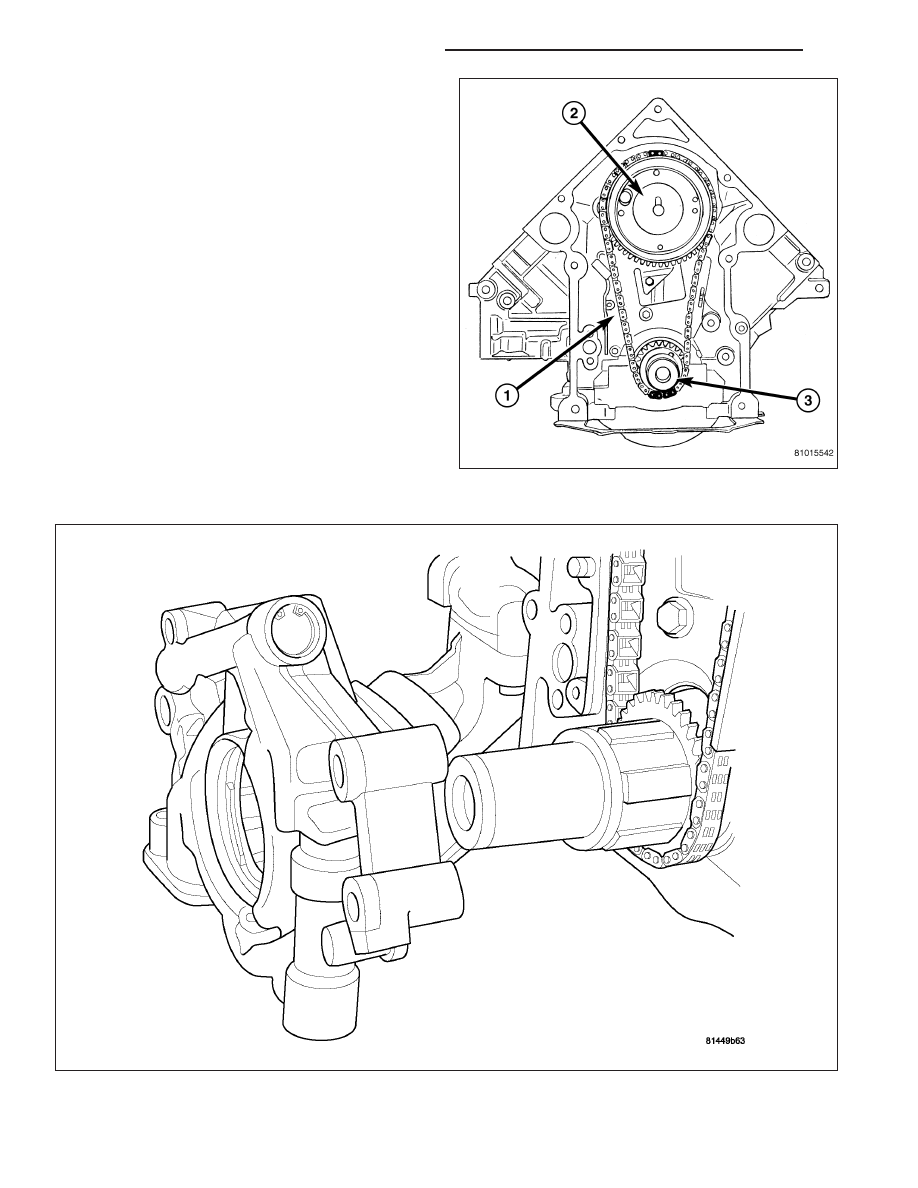

12. Install timing drive (2) (Refer to 9 - ENGINE/

VALVE

TIMING/TIMING

BELT/CHAIN

AND

SPROCKETS - INSTALLATION).

13. Install oil pump (Refer to 9 - ENGINE/LUBRICATION/OIL PUMP - INSTALLATION).

9 - 1402

ENGINE - 5.7L SERVICE INFORMATION

HB
