NOTE: The gasket (2) may be used again, provided no cuts, tears, or deformation has occurred.

INSTALLATION

CAUTION: Do not use harsh cleaners to clean the
cylinder head covers. Severe damage to covers
may occur.

CAUTION:

DO

NOT

allow

other

components

including the wire harness to rest on or against
the engine cylinder head cover. Prolonged contact
with other objects may wear a hole in the cylinder
head cover.

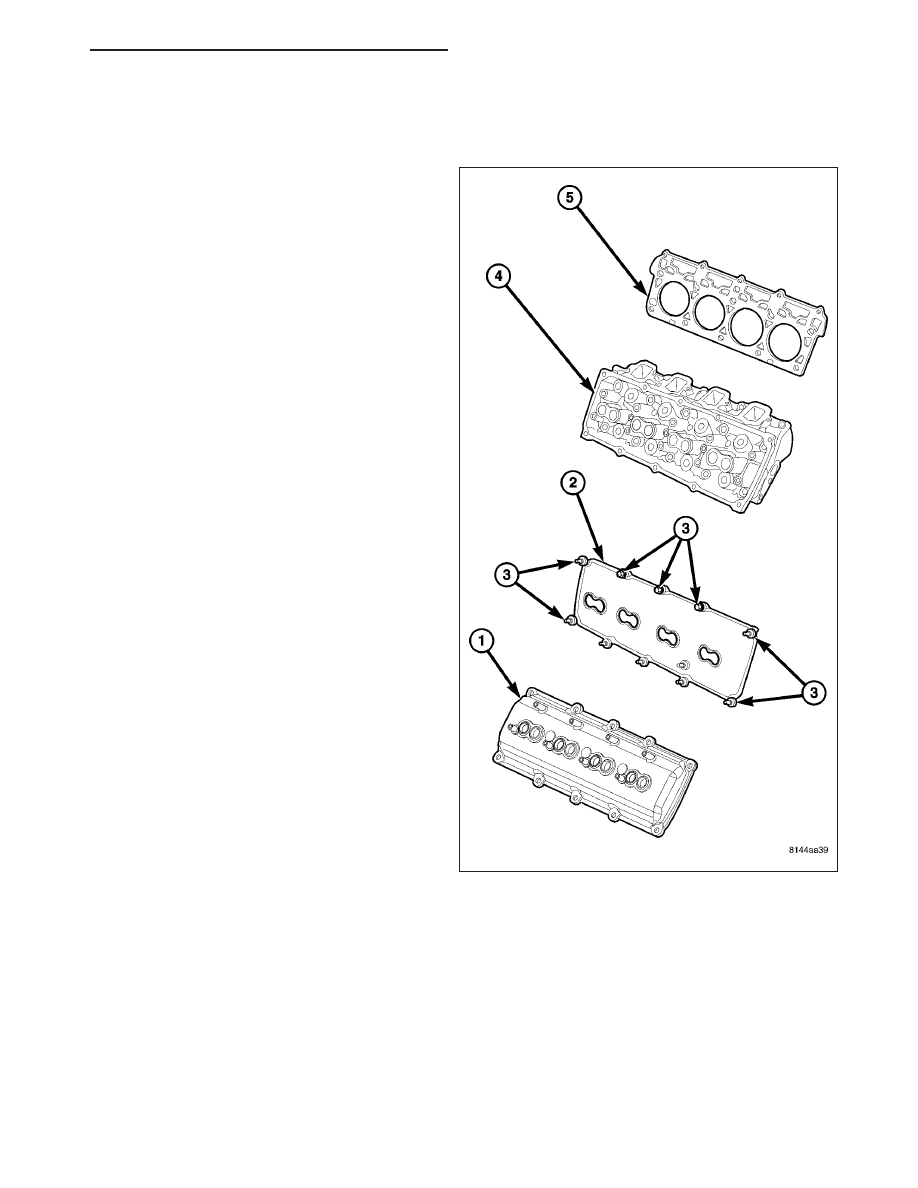

1. Clean cylinder head cover (1) and both sealing sur-

faces (1,4,). Inspect and replace gasket (2) as
necessary.

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1363

2. Install cylinder head cover and hand start all fas-

teners. Verify that all double ended studs are in the
correct location and install left and right ground
straps.

CAUTION: The ground straps must be installed in
the same location as removed. The covers are
machined to accept the ground straps in those
locations only.

NOTE: The right hand ground strap is located on
the front inboard stud. The left hand ground strap
is located on the rear inboard stud.

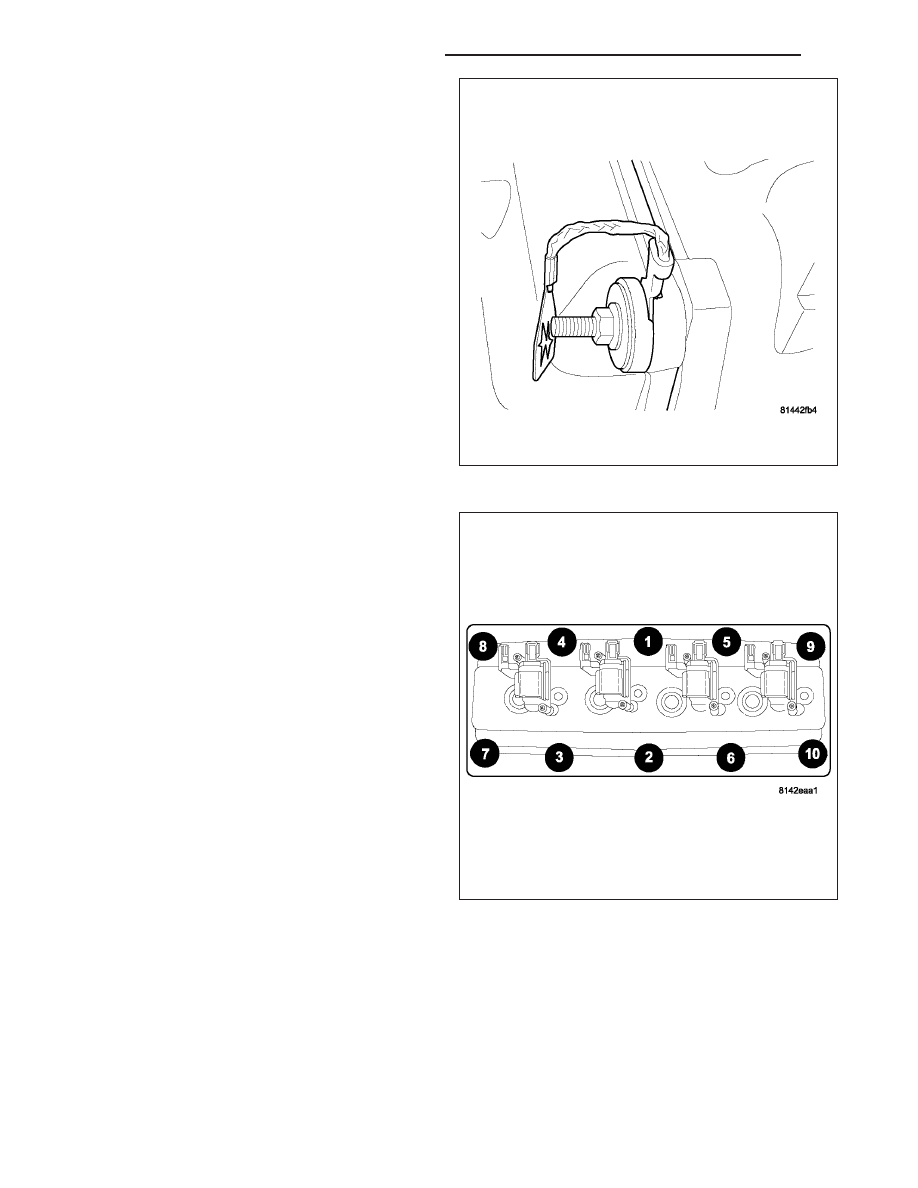

3. Tighten cylinder head cover bolts and double

ended studs to 8 N·m (70 in. lbs). Begin torque
sequence in the middle of head cover and torque
bolts moving outward in a crisscross pattern from
top to bottom.

9 - 1364

ENGINE - 5.7L SERVICE INFORMATION

HB

4. Install ignition coil on plug (5) , and torque fasten-

ers (6) to 12 N·m (105 in. lbs)

5. Connect, ignition coil electrical connectors (4).

6. Install PCV hose.

7. Connect battery negative cable.

VALVES & SEATS - INTAKE/EXHAUST

DESCRIPTION

DESCRIPTION - VALVE GUIDES

The valve guides are made of powered metal and are pressed into the cylinder head. The guides are not replace-
able or serviceable, and valve guide reaming is not recommended. If the guides are worn beyond acceptable limits,
replace the cylinder heads.

DESCRIPTION

Both the intake and exhaust valves are made of steel. The intake valve is 50.93 mm (2.00 inches) in diameter and
the exhaust valve is 39.53 mm (1.55 inches) in diameter. All valves use three bead lock keepers to retain the
springs and promote valve rotation.

STANDARD PROCEDURE - REFACING

NOTE: Valve seats that are worn or burned can be reworked, provided that correct angle and seat width are
maintained. Otherwise the cylinder head must be replaced.

NOTE: When refacing valves and valve seats, it is important that the correct size valve guide pilot be used
for reseating stones. A true and complete surface must be obtained.

1. Using a suitable dial indicator measure the center of the valve seat Total run out must not exceed 0.051 mm

(0.002 in).

2. Apply a small amount of Prussian blue to the valve seat, insert the valve into the cylinder head, while applying

light pressure on the valve rotate the valve. Remove the valve and examine the valve face. If the blue is trans-
ferred below the top edge of the valve face, lower the valve seat using a 15 degree stone. If the blue is trans-
ferred to the bottom edge of the valve face, raise the valve seat using a 65 degree stone.

3. When the seat is properly positioned the width of the intake seat must be 1.018 - 1.62 mm (0.0464 - 0.0637 in.)

and the exhaust seat must be 1.48 - 1.92 mm (0.058 - 0.075 in.).

4. Check the valve spring installed height after refacing the valve and seat. The installed height for both intake and

exhaust valve springs must not exceed 46.0 mm (1.81 in.).

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1365

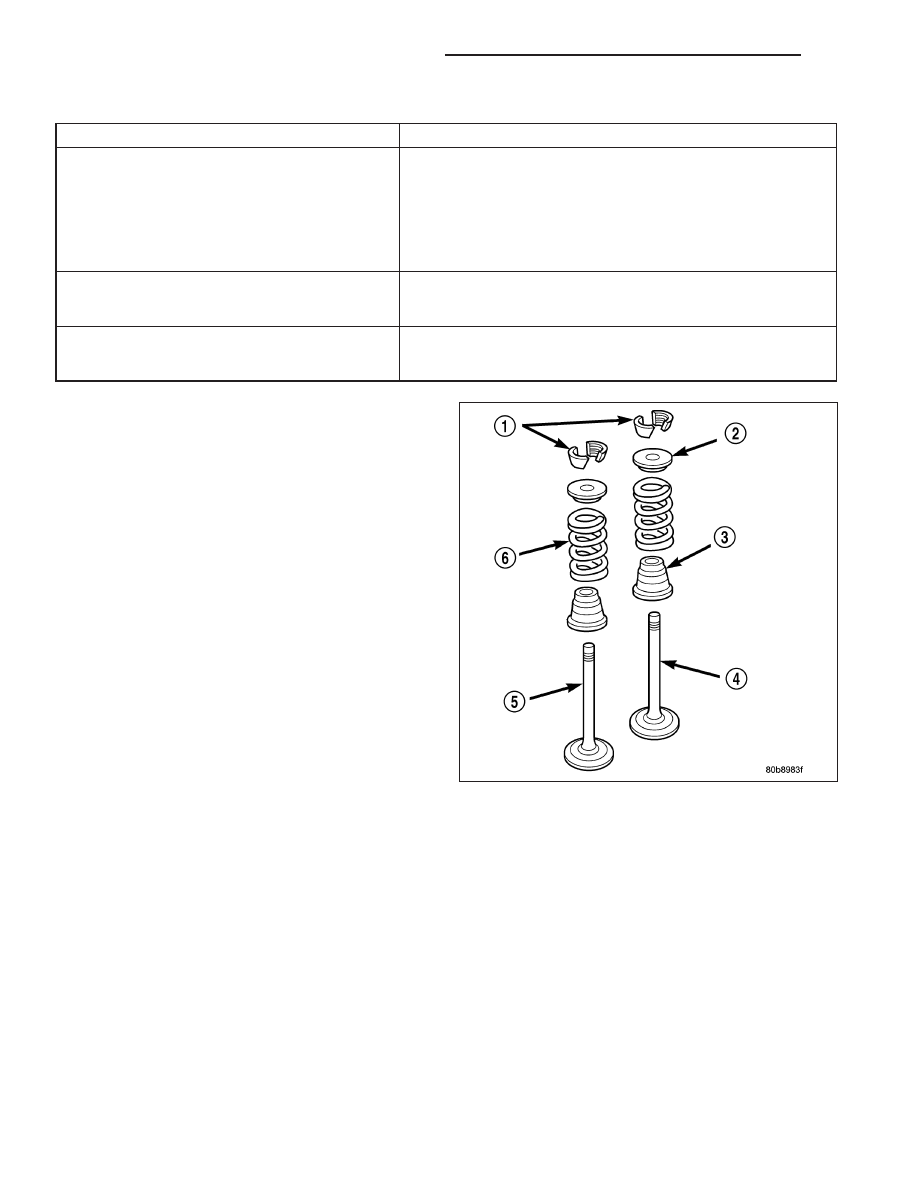

VALVE FACE AND VALVE SEAT ANGLE CHART

DESCRIPTION

SPECIFICATION

SEAT WIDTH

INTAKE

1.018 - 1.62 mm

(0.0464 - 0.0637 in.)

EXHAUST

1.48 - 1.92 mm

(0.058 - 0.075 in.)

FACE ANGLE

(INT. AND EXT.)

45° - 45

1

⁄

2

°

SEAT ANGLE

(INT. AND EXT.)

44

1

⁄

2

° - 45°

5. The valve seat must maintain an angle of 44.5 –

45.0 degrees angle.

6. The valve face must maintain a face angle of 45.0

– 45.5 degrees angle.

REMOVAL

1. Remove the cylinder head (Refer to 9 - ENGINE/CYLINDER HEAD - REMOVAL).

2. Compress valve springs using Valve Spring Compressor Tool special tool # C-3422and adapter 8464.

3. Remove valve retaining locks, valve spring retainers, valve stem seals and valve springs.

4. Before removing valves, remove any burrs from valve stem lock grooves to prevent damage to the valve guides.

Identify valves to ensure installation in original location.

INSTALLATION

1. Clean valves thoroughly. Discard burned, warped and cracked valves.

2. Remove carbon and varnish deposits from inside of valve guides with a reliable guide cleaner.

3. Measure valve stems for wear. If wear exceeds 0.051 mm (0.002 inch), replace the valve.

4. Coat valve stems with lubrication oil and insert them in cylinder head.

5. If valves or seats are reground, check valve stem height. If valve is too long, replace cylinder head.

6. Install new seals on all valve guides. Install valve springs and valve retainers.

9 - 1366

ENGINE - 5.7L SERVICE INFORMATION
