CYLINDER-TO-WATER JACKET LEAKAGE TEST

WARNING: USE EXTREME CAUTION WHEN THE ENGINE IS OPERATING WITH COOLANT PRESSURE CAP
REMOVED.

VISUAL TEST METHOD

With the engine cool, remove the coolant pressure cap. Start the engine and allow it to warm up until thermostat
opens.

If a large combustion/compression pressure leak exists, bubbles will be visible in the coolant.

COOLING SYSTEM TESTER METHOD

WARNING: WITH COOLING SYSTEM TESTER IN PLACE, PRESSURE WILL BUILD UP FAST. EXCESSIVE
PRESSURE BUILT UP, BY CONTINUOUS ENGINE OPERATION, MUST BE RELEASED TO A SAFE PRESSURE
POINT. NEVER PERMIT PRESSURE TO EXCEED 138 kPa (20 psi).

Install Cooling System Tester 7700 or equivalent to pressure cap neck. Start the engine and observe the tester’s
pressure gauge. If gauge pulsates with every power stroke of a cylinder a combustion pressure leak is evident.

CHEMICAL TEST METHOD

Combustion leaks into the cooling system can also be checked by using Bloc-Chek Kit C-3685-A or equivalent.
Perform test following the procedures supplied with the tool kit.

REMOVAL

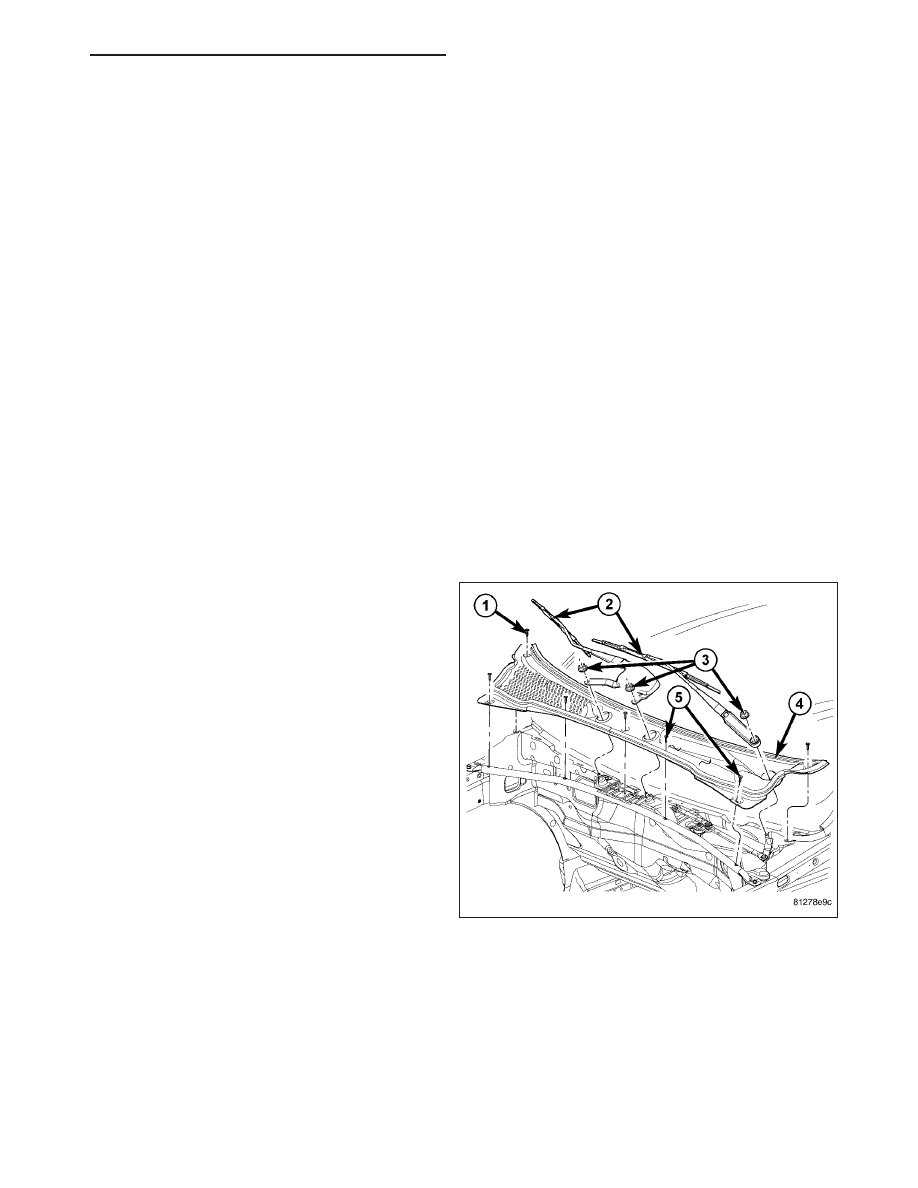

1. Remove cowl grille (4).

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1351

9 - 1352

ENGINE - 5.7L SERVICE INFORMATION

HB

2. Perform the Fuel System Pressure Release proce-

dure (Refer to 14 - FUEL SYSTEM/FUEL DELIV-
ERY - STANDARD PROCEDURE). Disconnect the
fuel supply line (Refer to 14 - FUEL SYSTEM/
FUEL DELIVERY/QUICK CONNECT FITTING -
STANDARD PROCEDURE).

3. Disconnect the battery negative cable.

4. Drain cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

5. Remove the air cleaner resonator and duct work

(Refer to 9 - ENGINE/AIR INTAKE SYSTEM -
REMOVAL).

6. Remove closed crankcase ventilation system.

7. Disconnect the exhaust at the exhaust manifolds.

8. Disconnect the evaporation control system.

9. Disconnect heater hoses.

10. Remove the power steering pump.

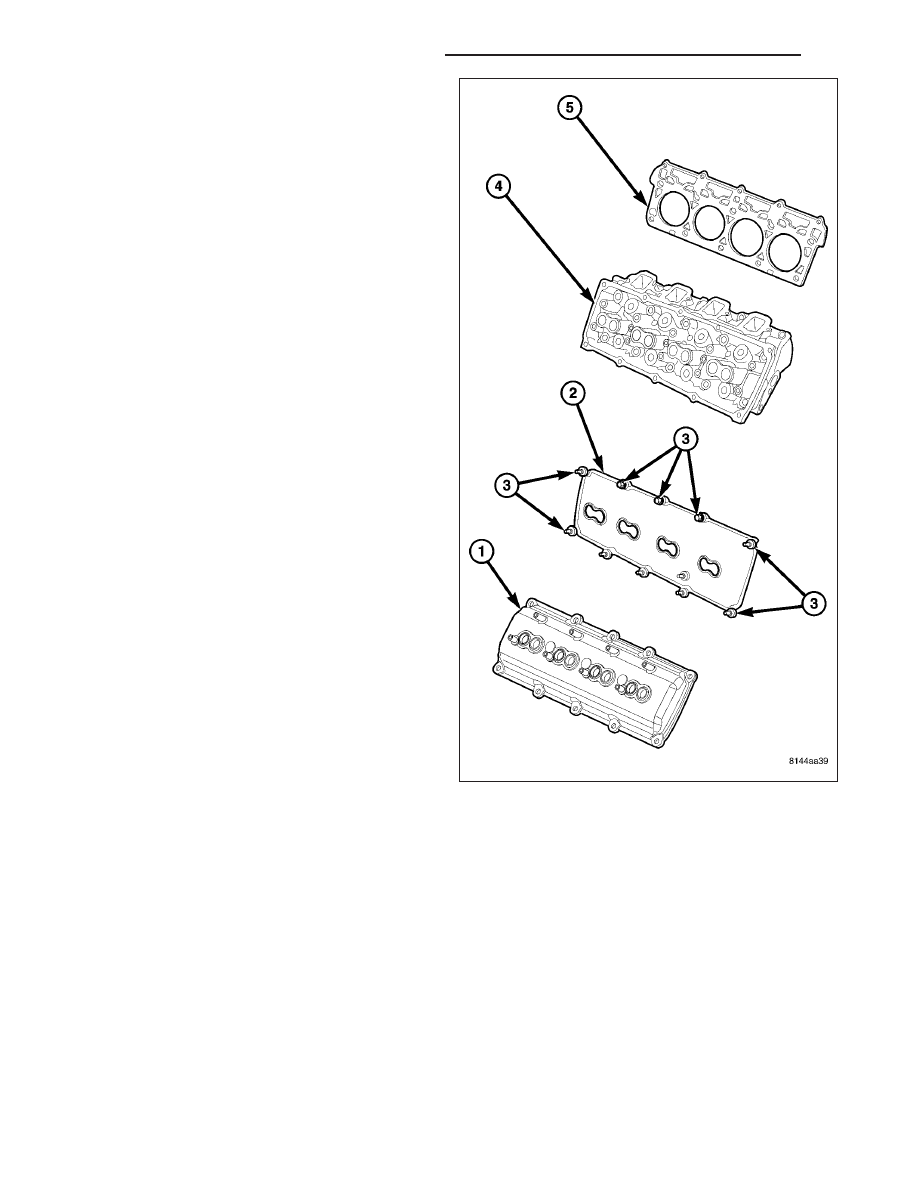

11. Remove cylinder head covers (1), using the

sequence provided, and gaskets (2). (Refer to 9 -
ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER(S) - REMOVAL)

.

12. Remove intake manifold and throttle body as an

assembly. (Refer to 9 - ENGINE/MANIFOLDS/IN-
TAKE MANIFOLD - REMOVAL).

13. Remove rocker arm assemblies and push rods.

Identify to ensure installation in original locations.
(Refer

to

9

-

ENGINE/CYLINDER

HEAD/

ROCKER ARM / ADJUSTER ASSY - REMOVAL).

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1353

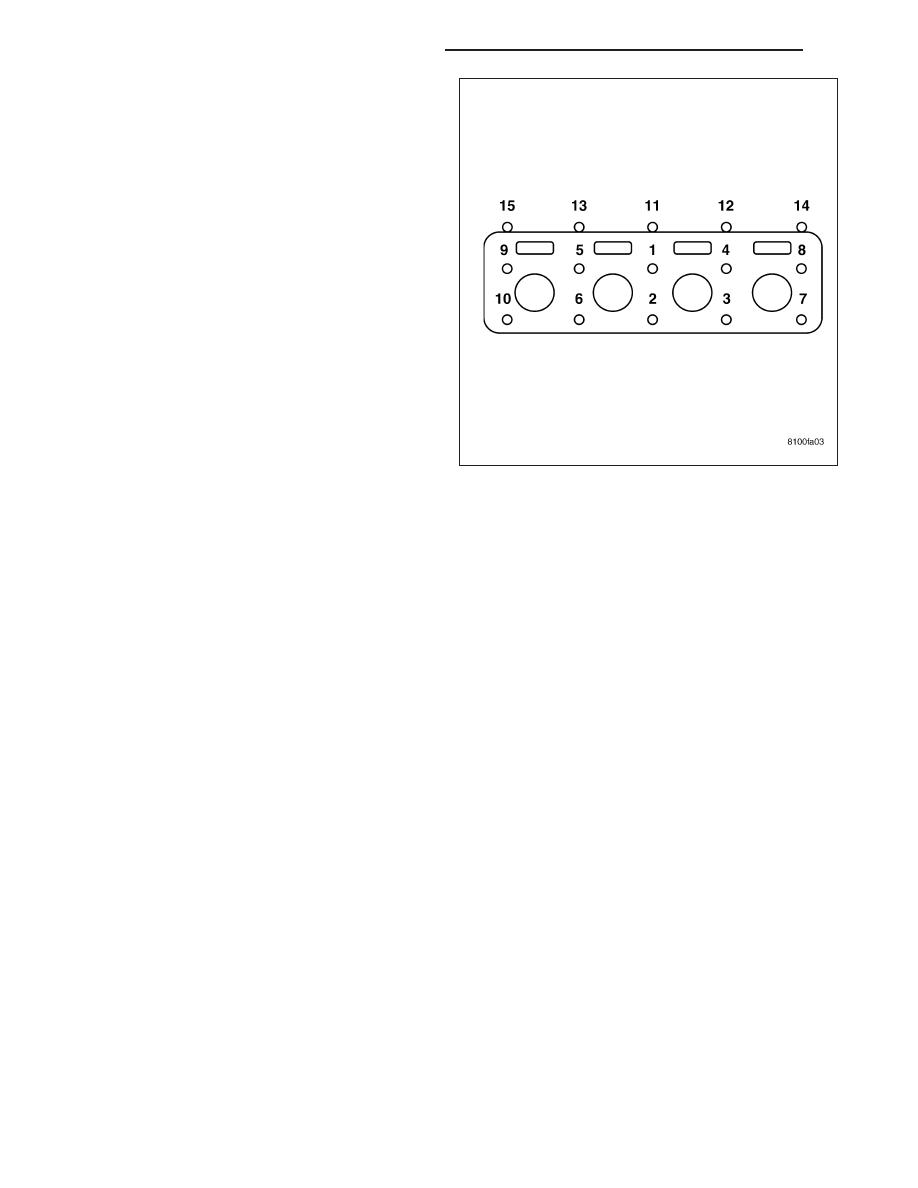

14. Remove the head bolts from each cylinder head,

using the sequence provided, and remove cylin-
der heads. Discard the cylinder head gasket.

CLEANING

Clean all surfaces of cylinder block and cylinder heads.

Clean cylinder block front and rear gasket surfaces using a suitable solvent.

INSPECTION

1. Inspect the cylinder head for out-of-flatness, using a straightedge and a feeler gauge. If tolerances exceed

0.0508 mm (0.002 in.) replace the cylinder head.

2. Inspect the valve seats for damage. Service the valve seats as necessary.

3. Inspect the valve guides for wear, cracks or looseness. If either condition exist, replace the cylinder head.

4. Inspect pushrods. Replace worn or bent pushrods.
