TIMING CHAIN & SPROCKETS

REMOVAL

1. Disconnect negative cable from battery.

2. Drain cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

3. Remove right and left cylinder head covers (Refer

to

9

-

ENGINE/CYLINDER

HEAD/CYLINDER

HEAD COVER(S) - REMOVAL).

4. Remove radiator fan shroud.

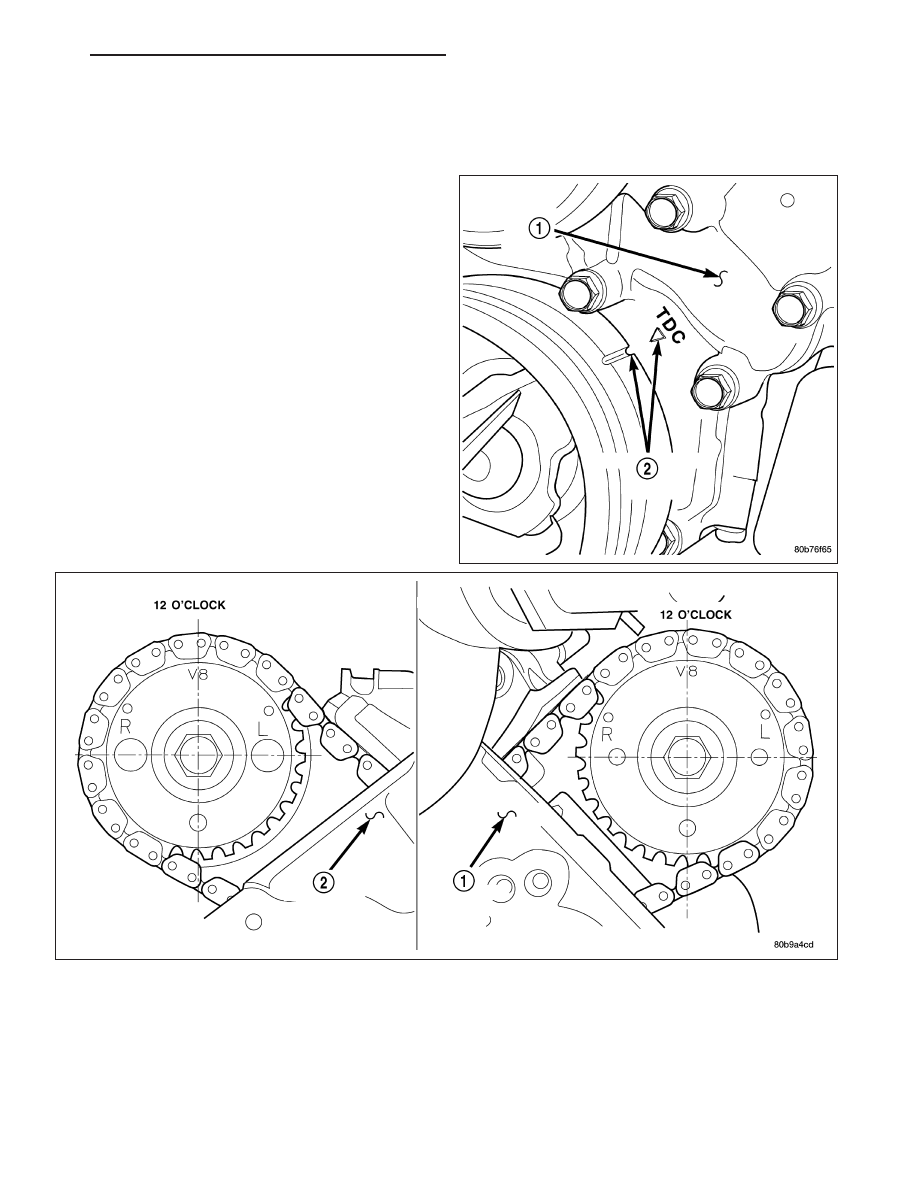

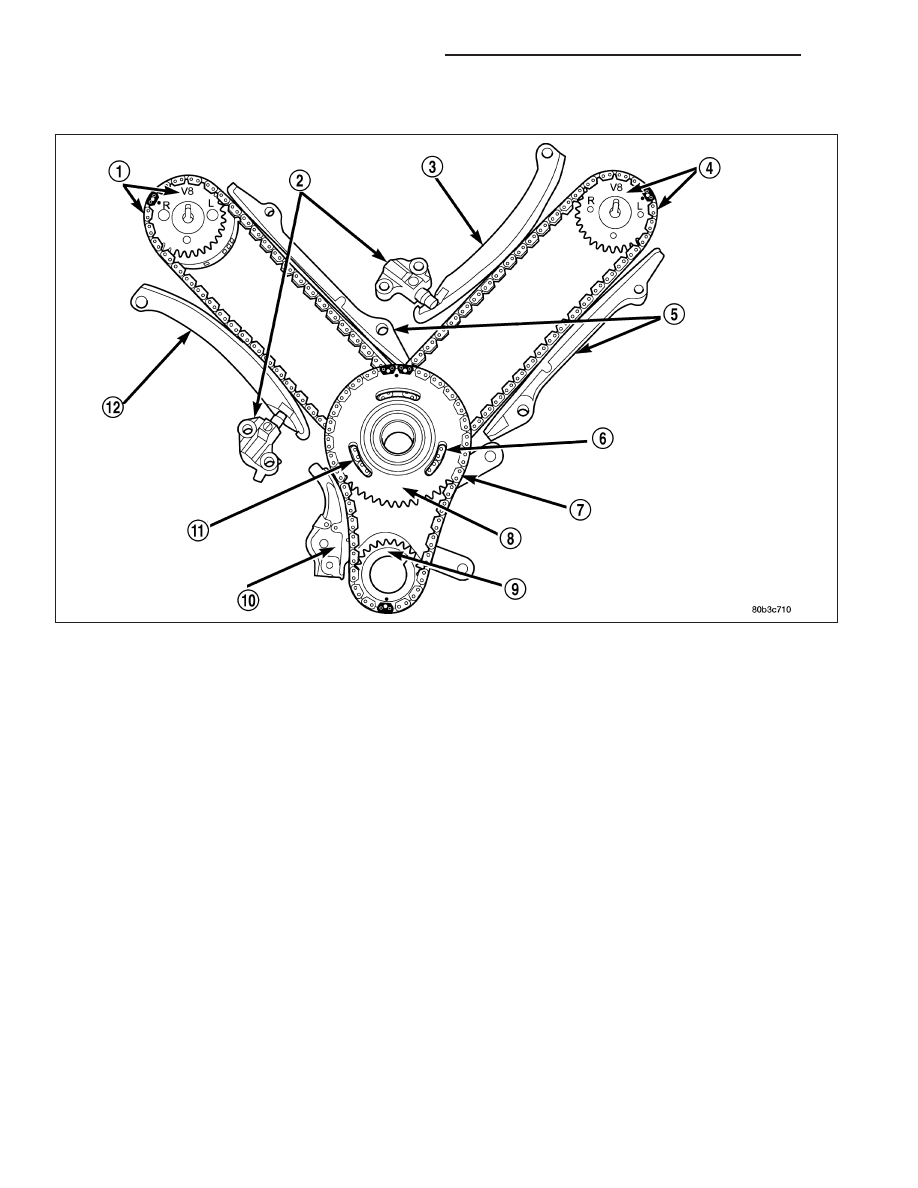

5. Rotate engine until timing mark (2) on crankshaft

damper aligns with TDC mark on timing chain
cover (2) (#1 cylinder exhaust stroke) and the cam-
shaft sprocket “V8” marks are at the 12 o’clock
position (1,2).

HB

ENGINE - 4.7L SERVICE INFORMATION

9 - 1311

6. Remove power steering pump (Refer to 19 -

STEERING/PUMP - REMOVAL).

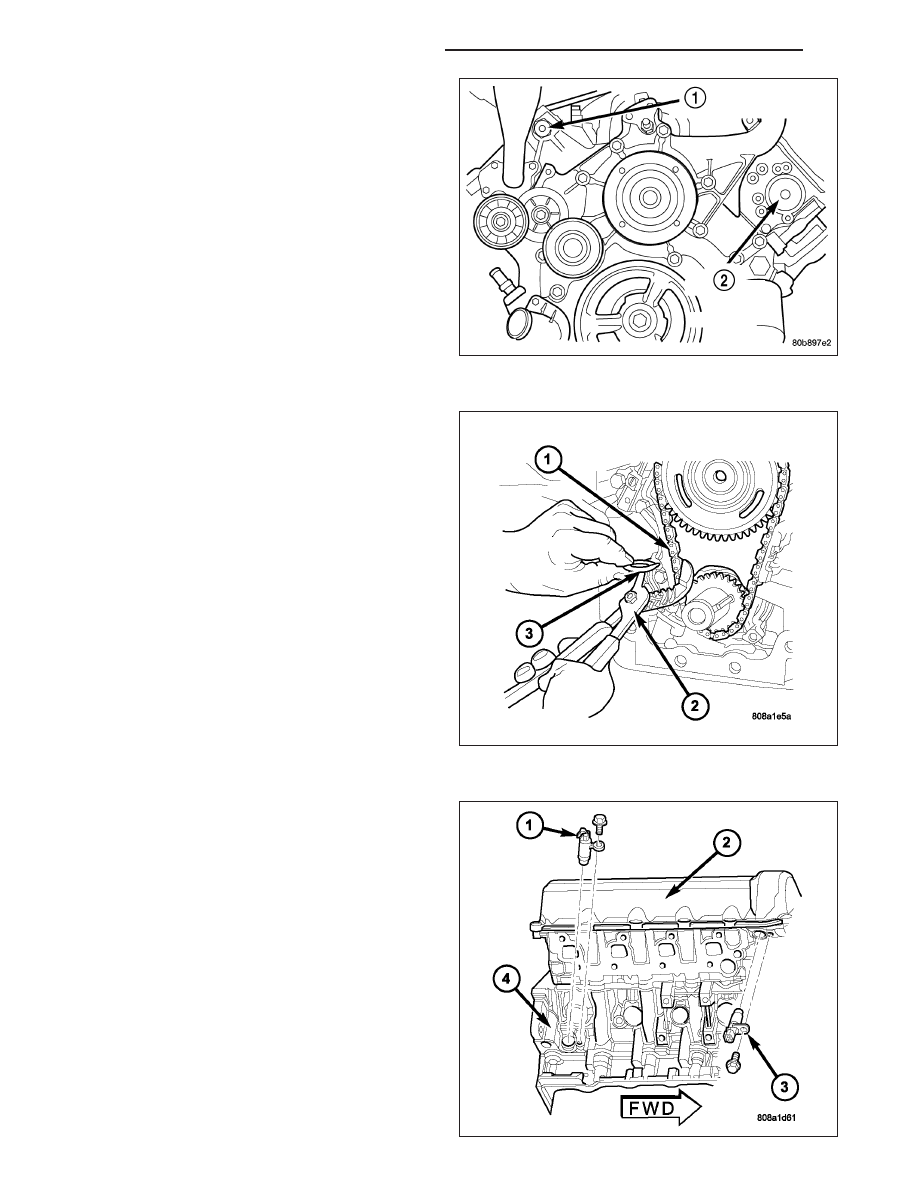

7. Remove access plugs (1,2) from left and right cyl-

inder heads for access to chain guide fasteners.

8. Remove the oil fill housing to gain access to the

right side tensioner arm fastener.

9. Remove crankshaft damper (Refer to 9 - ENGINE/

ENGINE

BLOCK/VIBRATION

DAMPER

-

REMOVAL) and timing chain cover (Refer to 9 -
ENGINE/VALVE TIMING/TIMING BELT / CHAIN
COVER(S) - REMOVAL).

10. Collapse and pin primary chain tensioner (1).

CAUTION: Plate behind left secondary chain ten-
sioner could fall into oil pan. Therefore, cover pan
opening.

11. Remove secondary chain tensioners.

12. Remove camshaft position sensor (1) from right

cylinder head.

9 - 1312

ENGINE - 4.7L SERVICE INFORMATION

HB

CAUTION: Care should be taken not to damage
camshaft target wheel. Do not hold target wheel
while loosening or tightening camshaft sprocket.
Do not place the target wheel near a magnetic
source of any kind. A damaged or magnetized tar-
get wheel could cause a vehicle no start condition.

CAUTION: Do not forcefully rotate the camshafts
or crankshaft independently of each other. Damag-
ing intake valve to piston contact will occur.
Ensure negative battery cable is disconnected to
guard against accidental starter engagement.

13. Remove left and right camshaft sprocket bolts.

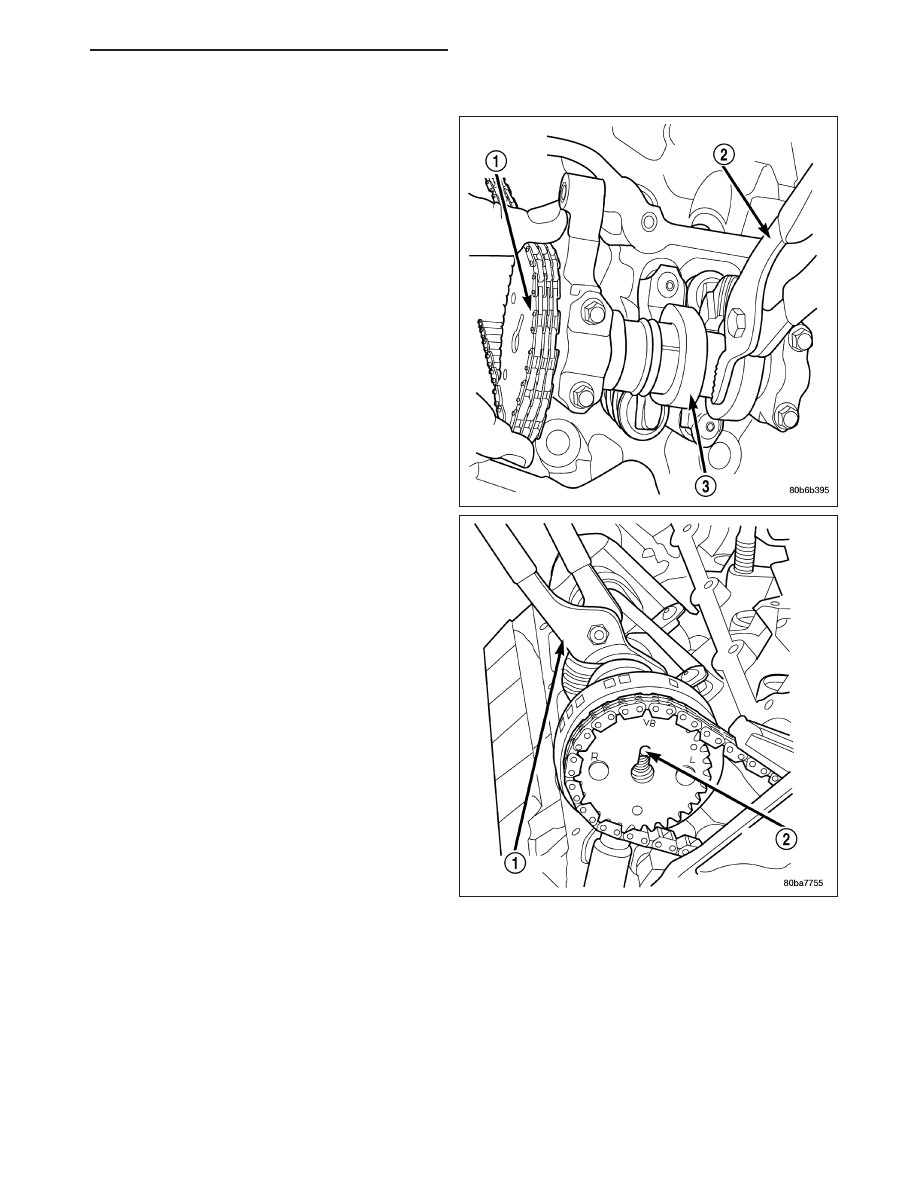

14. While holding the left camshaft steel tube with

adjustable pliers (1), remove the left camshaft
sprocket. Slowly rotate the camshaft approxi-
mately 15 degrees clockwise to a neutral position.

15. While holding the right camshaft steel tube with

adjustable pliers (1), remove the right camshaft
sprocket. Slowly rotate the camshaft approxi-
mately 45 degrees counterclockwise to a neutral
position.

16. Remove idler sprocket assembly bolt.

17. Slide the idler sprocket assembly and crank

sprocket forward simultaneously to remove the
primary and secondary chains.

18. Remove both pivoting tensioner arms and chain

guides.

19. Remove chain tensioner.

HB

ENGINE - 4.7L SERVICE INFORMATION

9 - 1313

INSPECTION

Inspect the following components:

•

Sprockets for excessive tooth wear. Some tooth markings are normal and not a cause for sprocket replace-
ment.

•

Idler sprocket assembly bushing and shaft for excessive wear.

•

Idler sprocket assembly spline joint. The joint should be tight with no backlash or axial movement.

•

Chain guides and tensioner arms. Replace these parts if grooving in plastic face is more than 1 mm (0.039 in.)
deep. If plastic face is severely grooved or melted, the tensioner lube jet may be clogged. The tensioner
should be replaced.

•

Secondary chain tensioner piston and ratcheting device. Inspect for evidence of heavy contact between ten-
sioner piston and tensioner arm. If this condition exist the tensioner and tensioner arm should be replaced.

•

Primary chain tensioner plastic faces. Replace as required.
