11. Remove the (3) bolts that attach the front axle to the left engine bracket.

12. Lower the front axle.

13. Remove the (6) through bolts

14. Raise the engine far enough to be able to remove the left and right engine mounts.

HB

ENGINE - 4.7L SERVICE INFORMATION

9 - 1279

15. Remove the engine mounts.

INSTALLATION

2WD

NOTE: For mount to engine block and left engine bracket to front axle bolts, apply Mopar

T

Lock and Seal

Adhesive, Medium Strength Threadlocker.

1. Install the right and left side engine mounts to the engine block with (8) bolts. Torque bolts to 54 N·m (40 ft. lbs.).

2. Insert the (2) through bolts into the right and left side engine mounts and loose assemble the two nuts onto the

through bolts.

3. Lower the engine until the through bolts rest onto the slots in the frame brackets.

4. Tighten the through bolt nuts to 94 N·m (70 ft. lbs.).

5. Install the oil drain trough.

6. Install the engine oil filter.

7. Lower the vehicle.

8. Install the viscous fan (Refer to 7 - COOLING/ENGINE/FAN DRIVE VISCOUS CLUTCH - REMOVAL).

9. Reconnect the negative battery cable.

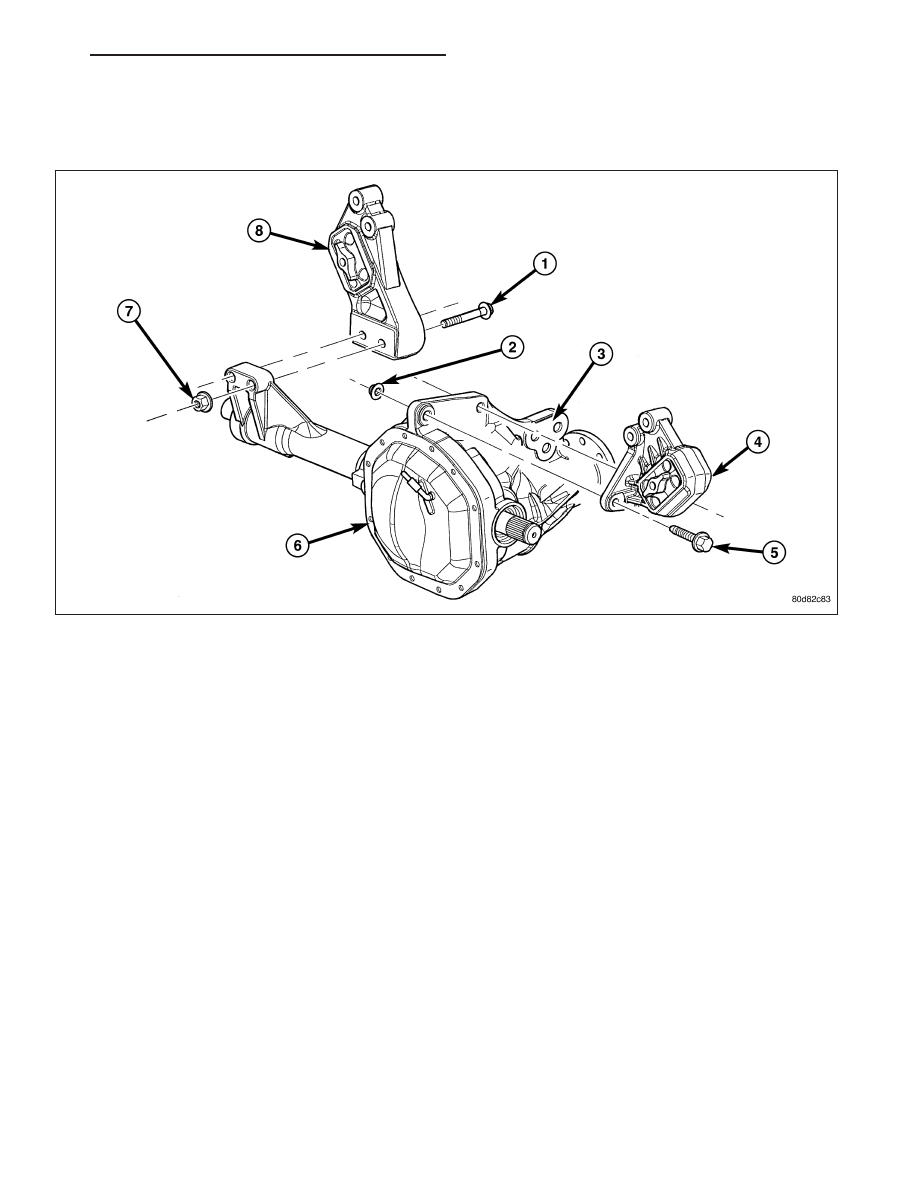

4WD

NOTE: For mount to engine block and left engine bracket to front axle bolts, apply Mopar

T

Lock and Seal

Adhesive, Medium Strength Threadlocker.

1. Install the right and left side engine mounts to the front axle. Torque nuts to 94 N·m (70 ft. lbs.).

2. Raise the front axle into the frame and install the left and right side through bolts. Torque nuts to 94 N·m (70 ft.

lbs.).

3. Insert the two upper through bolts into the right and left side engine mounts and loose assemble the two nuts

onto the through bolts.

9 - 1280

ENGINE - 4.7L SERVICE INFORMATION

HB

4. Lower the engine until the left and right side engine brackets rest on the through bolts, and the lower engine

bracket through holes align with the engine mounts, and the left engine bracket holes align with the front axle
slots.

5. Loose assemble the (3) bolts that attach the front axle to the left engine bracket.

6. Loose assemble the lower through bolts.

7. Torque the nuts for the (4) through bolts to 101 N·m (75 ft. lbs.).

8. Torque the (3) bolts that attach the front axle to the left engine bracket to 101 N·m (75 ft. lbs.).

9. Install the oil drain trough.

10. Install the engine oil filter.

11. Install the front crossmember.

12. Install the skid plate.

13. Lower the vehicle.

14. Install the viscous fan (Refer to 7 - COOLING/ENGINE/FAN DRIVE VISCOUS CLUTCH - REMOVAL).

15. Reconnect the negative battery cable.

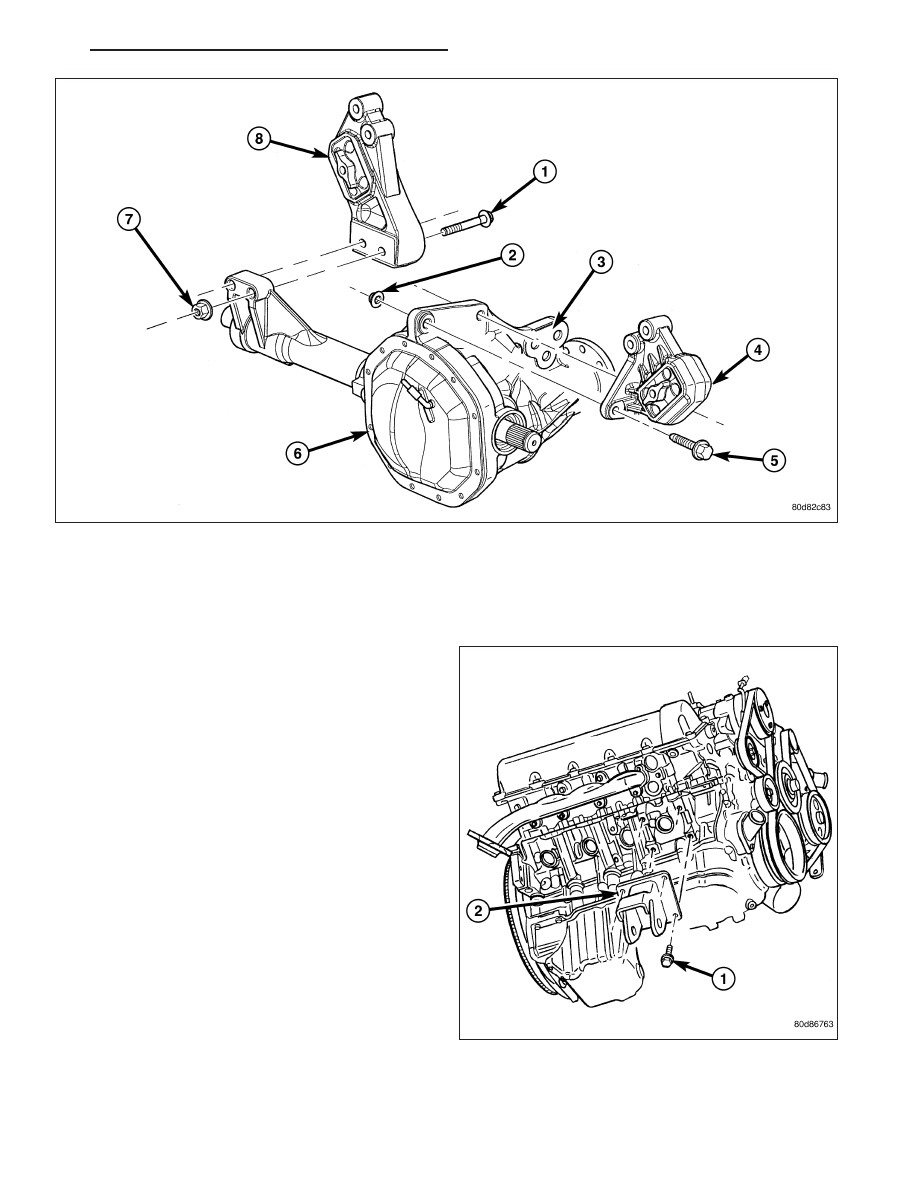

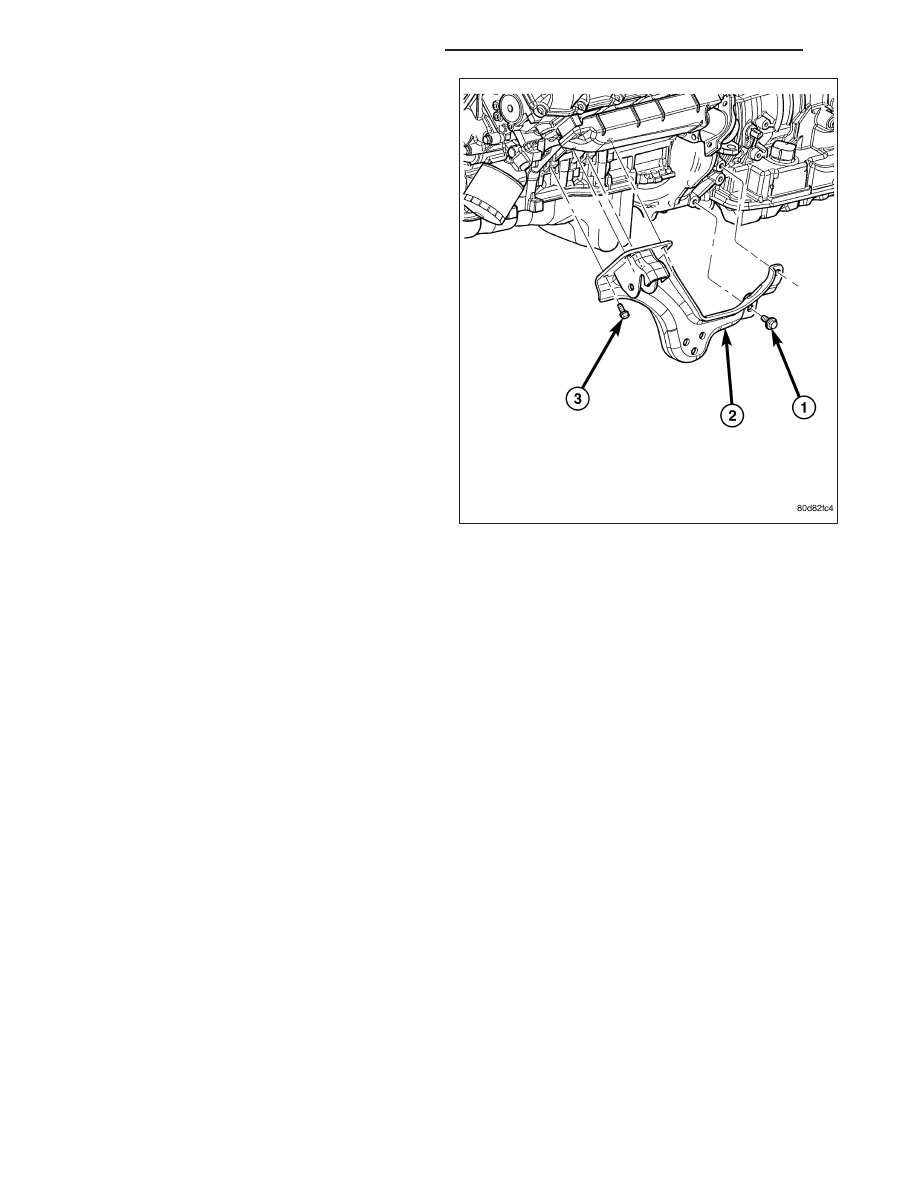

ENGINE MOUNTING-FRONT

REMOVAL

1. Disconnect the negative cable from the battery.

CAUTION: Remove the fan blade, fan clutch and fan shroud before raising engine. Failure to do so may
cause damage to the fan blade, fan clutch and fan shroud.

2. Remove the fan blade, fan clutch and fan shroud (Refer to 7 - COOLING/ENGINE/FAN DRIVE VISCOUS

CLUTCH - REMOVAL).

3. Remove the engine oil filter.

4. Support the engine with a suitable jack and a block of wood across the full width of the engine oil pan.

HB

ENGINE - 4.7L SERVICE INFORMATION

9 - 1281

5. Remove the four (4) cylinder block-to-insulator mount bolts and the nut from the engine insulator mount through

bolt (4x2 Vehicles only).

6. Remove the three (3) cylinder block-to-insulator mount bolts and loosen the nut from the engine insulator mount

through bolt (4x4 Vehicles only).

7. Using the jack, raise the engine high enough to remove the engine insulator mount through bolt and the insulator

mount.

INSTALLATION

1. Position the insulator mount and install the insulator mount through bolt.

2. Lower the engine until the four cylinder block-to-insulator mount bolts can be installed.

3. Remove the jack and block of wood.

4. Torque the cylinder block-to-insulator mount bolts to 61N·m ( 45 ft. lbs.).

5. Install and torque the through bolt retaining nut to 61N·m (45 ft. lbs.).

6. Install the fan blade, fan clutch and fan shroud.

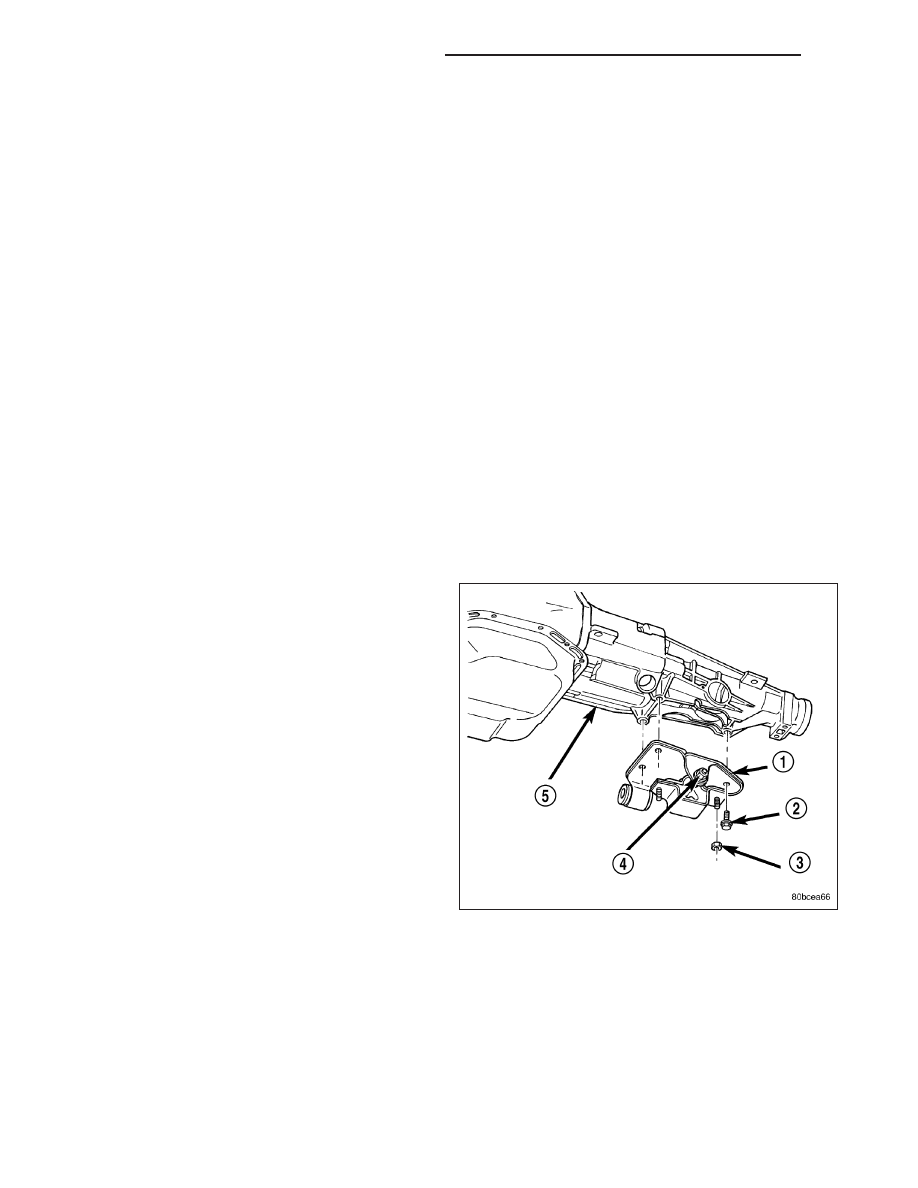

MOUNTING-ENGINE REAR

REMOVAL

1. Raise vehicle on hoist.

2. Using a suitable jack, support transmission.

3. Remove the nut from the insulator mount through bolt (Manual transmission and 4x2 automatic transmission

only).

4. Remove the four bolts and washers retaining the

mount to the transmission (4x4 automatic transmis-
sion only).
