U0001-CAN C BUS (CONTINUED)

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Ignition run time is greater than 1 second. Battery voltage between 9 and 16 volts. Engine run time greater
than 3 seconds.

•

Set Condition:
The PCM loses communication over the CAN C Bus circuit. The circuit is continuously monitored.

Possible Causes

CAN C BUS FAILURE OPEN OR SHORTED CONDITION

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING).

Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING for diagnostic
procedures and for further possible causes.

Diagnostic Test

1.

ACTIVE DTC

Ignition on, engine not running.

With a scan tool, read FCM DTCs.

Is the DTC active at this time?

Yes

>> Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING for diag-

nostic procedures and for further possible causes.

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

HB

ENGINE ELECTRICAL DIAGNOSTICS

9 - 1007

U0101-LOST COMMUNICATION WITH TCM

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Ignition run time is greater than 1 second. Battery voltage between 9 and 16 volts. Engine run time greater
than 3 seconds.

•

Set Condition:
The PCM doesn’t receive a Bus Message from the Transmission Control Module for 7 consecutive seconds.
The circuit is continuously monitored.

Possible Causes

CAN C BUS OPEN OR SHORTED CONDITION

PCM

Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING for diagnostic
procedures and for further possible causes.

Diagnostic Test

1.

ACTIVE DTC

Ignition on, engine not running.

With a scan tool, read PCM DTCs.

Is the DTC active at this time?

Yes

>> Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING for diag-

nostic procedures and for further possible causes.

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 1008

ENGINE ELECTRICAL DIAGNOSTICS

HB

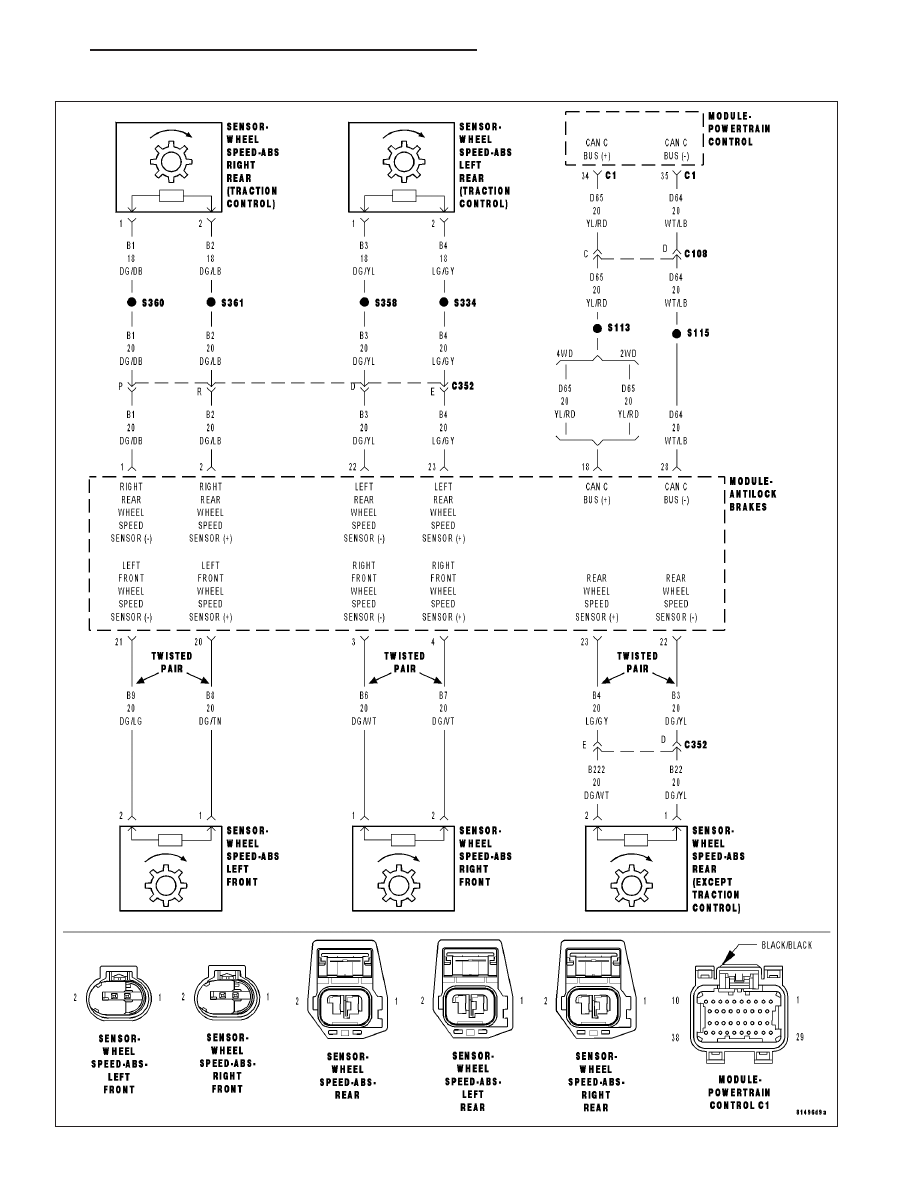

U0121-LOST COMMUNICATION WITH ANTI-LOCK BRAKE MODULE

HB

ENGINE ELECTRICAL DIAGNOSTICS

9 - 1009

U0121-LOST COMMUNICATION WITH ANTI-LOCK BRAKE MODULE (CONTINUED)

For a complete wiring diagramRefer to Section 8W.

•

When Monitored:
Ignition run time is greater than 1 second. Battery voltage between 9 and 16 volts. Engine run time greater
than 3 seconds.

•

Set Condition:
The PCM doesn’t receive an ABS message over the CAN C circuit for 7 consecutive seconds. The circuit is
continuously monitored.

Possible Causes

CAN C BUS OPEN OR SHORTED CONDITION

ABS MODULE

PCM

Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING for diagnostic
procedures and for further possible causes.

Diagnostic Test

1.

ACTIVE DTC

Ignition on, engine not running.

With a scan tool, read PCM DTCs.

Is the DTC active at this time?

Yes

>> Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING for diag-

nostic procedures and for further possible causes.

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)
