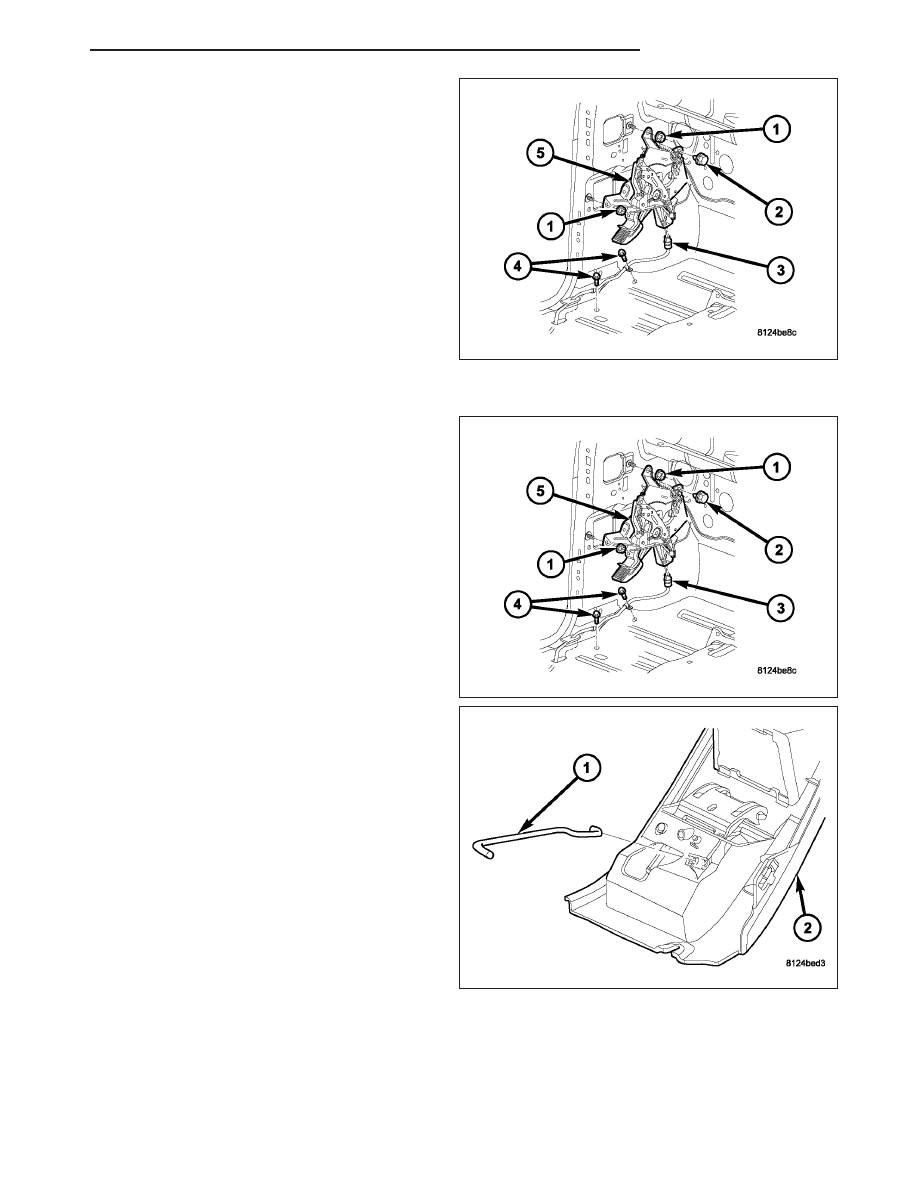

10. Remove the bolts (2) /nuts (1) from the pedal

assembly (5) and remove the assembly.

INSTALLATION

1. Position the replacement pedal assembly (5) on the

dash and cowl.

2. Install the bolts (2) / nuts (1) and tighten to 14 N·m

(125 in. lbs.).

3. Connect the front cable (3) to the arm on the pedal

assembly (5).

4. Tighten the front cable grommet (4) to the floor pan

and the cable retainer, roll the carpet back.

5. Connect the wires to the brake lamp switch.

6. Install the park brake release rod (1).

HB

BRAKES - BASE

5 - 71

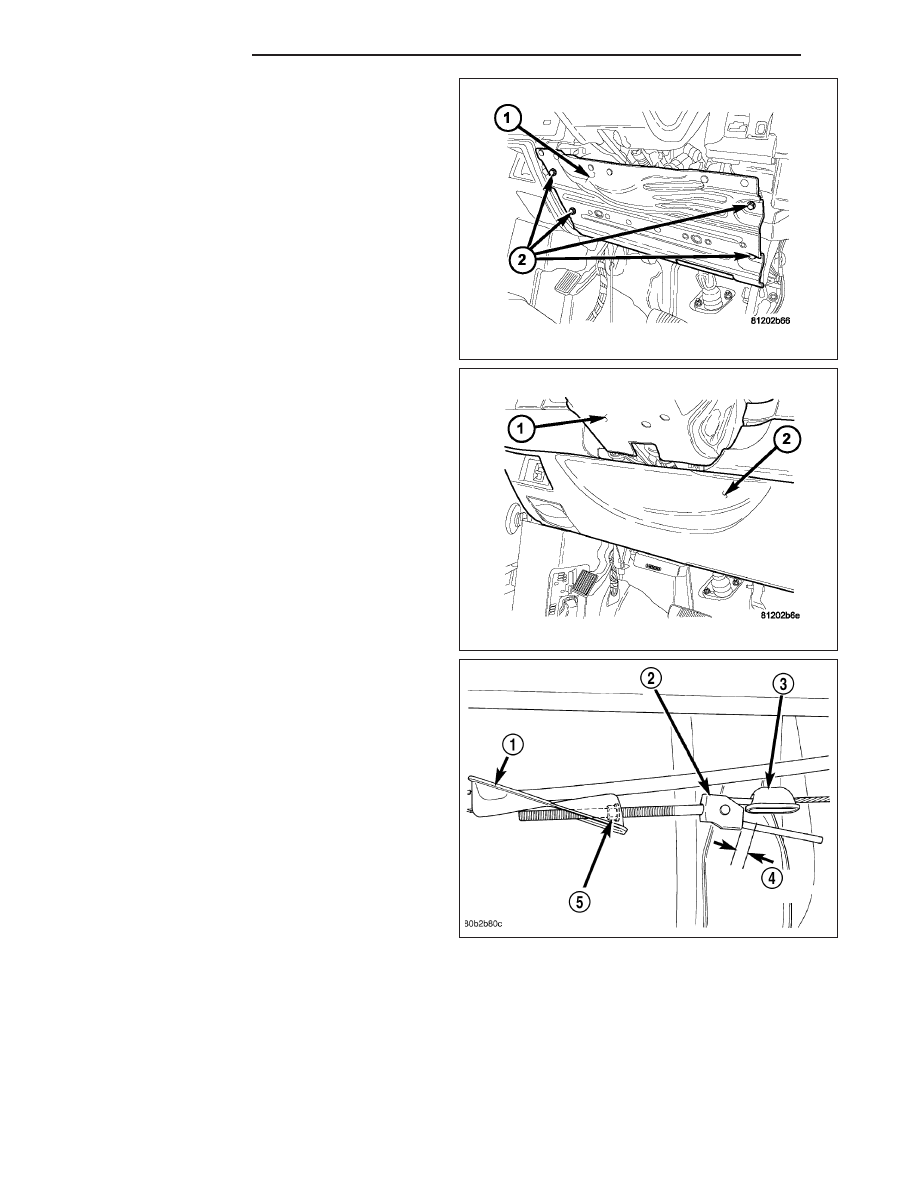

7. Install the steering column opening reinforcement.

8. Install the steering column opening cover, (Refer to

23

-

BODY/INSTRUMENT

PANEL/STEERING

COLUMN OPENING COVER - INSTALLATION).

9. Raise the vehicle.

10. Adjust the parking brake cable tensioner (5)

(Refer to 5 - BRAKES/PARKING BRAKE/CABLE
TENSIONER - ADJUSTMENTS).

5 - 72

BRAKES - BASE

HB

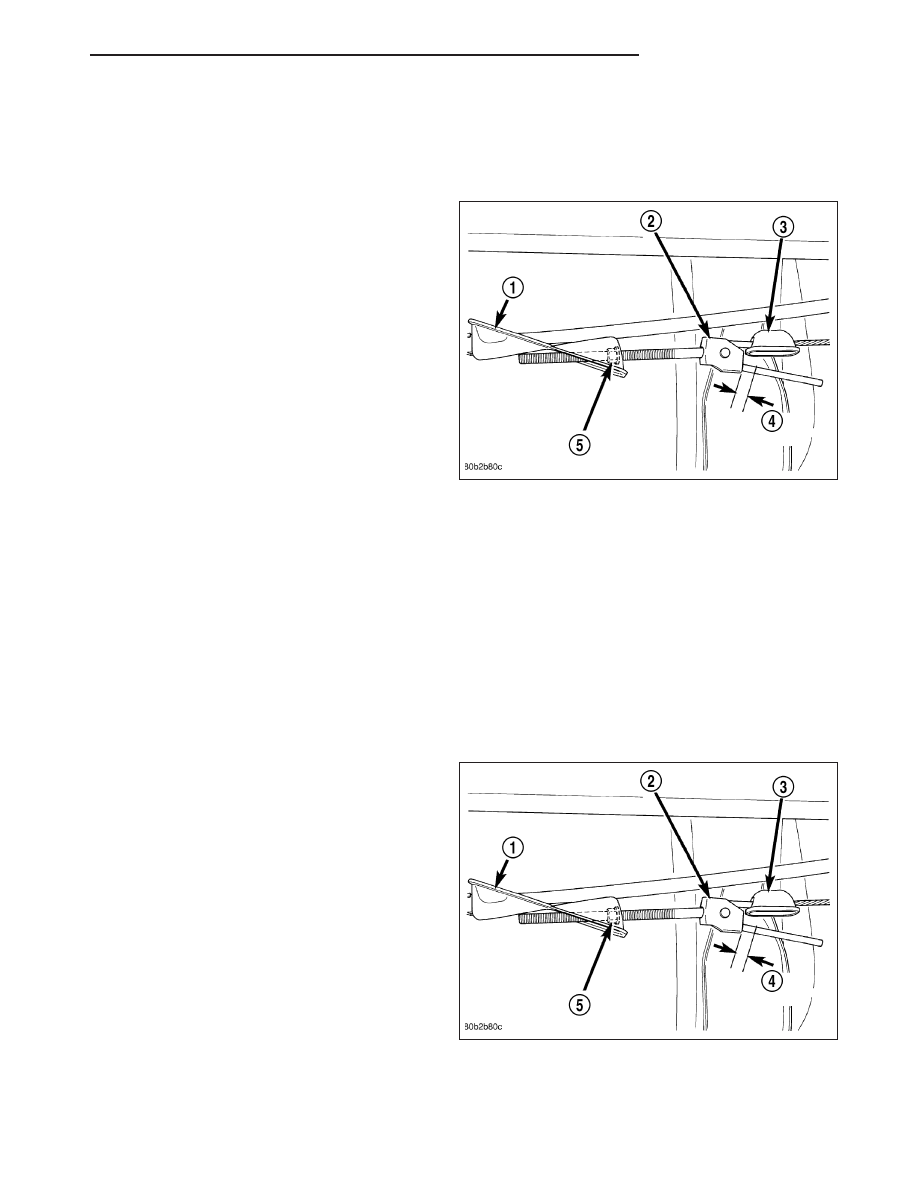

CABLE TENSIONER

ADJUSTMENTS

CABLE TENSIONER

NOTE: Tensioner adjustment is only necessary
when the tensioner, or a cable has been replaced
or disconnected for service. When adjustment is
necessary, perform adjustment only as described
in the following procedure. This is necessary to
avoid faulty park brake operation.

1. Raise the vehicle.

2. Back off the cable tensioner adjusting nut (5) to

create slack in the cables.

3. Remove the rear wheel/tire assemblies. Then remove the brake rotors (Refer to 5 - BRAKES/HYDRAULIC/ME-

CHANICAL/ROTORS - REMOVAL).

4. Verify the brakes are in good condition and operating properly.

5. Verify the park brake cables operate freely and are not binding, or seized.

6. Check the rear brake shoe adjustment with standard brake gauge (Refer to 5 - BRAKES/PARKING BRAKE/

SHOES - ADJUSTMENTS).

7. Install the rotors (Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/ROTORS - INSTALLATION) and verify that

the rotors rotate freely without drag.

8. Install the wheel/tire assemblies, (Refer to 22 - TIRES/WHEELS/WHEELS - STANDARD PROCEDURE).

9. Lower the vehicle enough for access to the park brake foot pedal. Then fully apply the park brakes.

NOTE: Leave park brakes applied until adjustment is complete.

10. Raise the vehicle again.

11. Mark the tensioner rod 6.35 mm (1/4 in.) from

edge of the tensioner (2).

12. Tighten the adjusting nut (5) on the tensioner rod

until the mark is no longer visible.

CAUTION: Do not loosen, or tighten the tensioner
adjusting nut for any reason after completing
adjustment.

13. Lower the vehicle until the rear wheels are 15-20

cm (6-8 in.) off the shop floor.

14. Release the park brake foot pedal and verify that

rear wheels rotate freely without drag. Then lower
the vehicle.

HB

BRAKES - BASE

5 - 73

BRAKES - ABS ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

BRAKES - ABS ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

INTERMITTENT CONDITION

. . . . . . . . . . . . . 76

B1D56–ADJUSTABLE PEDAL SENSOR

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . 77

B1D57–ADJUSTABLE PEDAL SENSOR

CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . . . . 83

B1D5B–ADJUSTABLE PEDAL SWITCH

CIRCUIT PERFORMANCE . . . . . . . . . . . . . . . 87

B1D5C–ADJUSTABLE PEDAL SWITCH

CIRCUIT STUCK FORWARD . . . . . . . . . . . . . 92

B1D5D–ADJUSTABLE PEDAL SWITCH

CIRCUIT STUCK REARWARD . . . . . . . . . . . . 96

B1D67–ADJUSTABLE PEDAL CONTROL

CIRCUIT PERFORMANCE . . . . . . . . . . . . . . 100

C1008–BRAKE FLUID LEVEL INPUT

CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . . . 104

C1009–BRAKE FLUID LEVEL LOW

. . . . . . . 108

C100A–LEFT FRONT WHEEL SPEED

SENSOR CIRCUIT . . . . . . . . . . . . . . . . . . . . 111

C1011–LEFT FRONT WHEEL SPEED

SENSOR INPUT SIGNAL ERRATIC
PERFORMANCE . . . . . . . . . . . . . . . . . . . . . 118

C1014–LEFT FRONT WHEEL SPEED

COMPARATIVE PERFORMANCE . . . . . . . . . 123

C1015–RIGHT FRONT WHEEL SPEED

SENSOR CIRCUIT . . . . . . . . . . . . . . . . . . . . 127

C101C–RIGHT FRONT WHEEL SPEED

SENSOR INPUT SIGNAL ERRATIC
PERFORMANCE . . . . . . . . . . . . . . . . . . . . . 134

C101F–RIGHT FRONT WHEEL SPEED

COMPARATIVE PERFORMANCE . . . . . . . . . 139

C1020–LEFT REAR WHEEL SPEED

SENSOR CIRCUIT . . . . . . . . . . . . . . . . . . . . 143

C1027–LEFT REAR WHEEL SPEED

SENSOR INPUT SIGNAL ERRATIC
PERFORMANCE . . . . . . . . . . . . . . . . . . . . . 150

C102A–LEFT REAR WHEEL SPEED

COMPARATIVE PERFORMANCE . . . . . . . . . 155

C102B–RIGHT REAR WHEEL SPEED

SENSOR CIRCUIT . . . . . . . . . . . . . . . . . . . . 159

C1032–RIGHT REAR WHEEL SPEED

SENSOR INPUT SIGNAL ERRATIC
PERFORMANCE . . . . . . . . . . . . . . . . . . . . . 166

C1035–RIGHT REAR WHEEL SPEED

COMPARATIVE PERFORMANCE . . . . . . . . . 171

C1036–REAR WHEEL SPEED SENSOR

CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . 175

C103D–REAR WHEEL SPEED SENSOR

INPUT SIGNAL ERRATIC PERFORMANCE . 182

C1040–REAR WHEEL SPEED

COMPARATIVE PERFORMANCE . . . . . . . . . 187

C104C-LEFT FRONT INLET VALVE

CONTROL CIRCUIT LOW . . . . . . . . . . . . . . 191

C1050-RIGHT FRONT INLET VALVE

CONTROL CIRCUIT LOW . . . . . . . . . . . . . . 194

C1054-LEFT REAR INLET VALVE CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . 197

C1058-RIGHT REAR INLET VALVE

CONTROL CIRCUIT LOW . . . . . . . . . . . . . . 200

C105C-REAR INLET VALVE CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . 203

C1060-LEFT FRONT OUTLET VALVE

CONTROL CIRCUIT LOW . . . . . . . . . . . . . . 206

C1064-RIGHT FRONT OUTLET VALVE

CONTROL CIRCUIT LOW . . . . . . . . . . . . . . 209

C1068-LEFT REAR OUTLET VALVE

CONTROL CIRCUIT LOW . . . . . . . . . . . . . . 212

C106C-RIGHT REAR OUTLET VALVE

CONTROL CIRCUIT LOW . . . . . . . . . . . . . . 215

C1070-REAR OUTLET VALVE CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . 218

C1074-ABS PUMP MOTOR CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . 221

C1077-ABS PUMP MOTOR EXCESSIVE ON

TIME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 224

C1078-TIRE EVOLUTIONS RANGE

PERFORMANCE . . . . . . . . . . . . . . . . . . . . . 227

P1079-TONE WHEEL TEETH COUNT

RANGE PERFORMANCE . . . . . . . . . . . . . . . 229

C107B–WHEEL SPEED COMPARATIVE

PERFORMANCE . . . . . . . . . . . . . . . . . . . . . 231

C1201-FRONT TRACTION CONTROL INLET

VALVE CONTROL CIRCUIT LOW . . . . . . . . . 235

C1205-REAR TRACTION CONTROL INLET

VALVE CONTROL CIRCUIT LOW . . . . . . . . . 238

C1209-FRONT TRACTION CONTROL PRIME

VALVE CONTROL CIRCUIT LOW . . . . . . . . . 241

C120D-REAR TRACTION CONTROL PRIME

VALVE CONTROL CIRCUIT LOW . . . . . . . . . 244

C1210-G SENSOR INPUT CIRCUIT

PERFORMANCE . . . . . . . . . . . . . . . . . . . . . 247

C1213-G SENSOR INPUT SIGNAL STUCK

. 251

C2100-BATTERY VOLTAGE LOW

. . . . . . . . . 255

C2101-BATTERY VOLTAGE HIGH

. . . . . . . . 257

C2105-ABS VALVE SUPPLY VOLTAGE

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . 259

C2200-ANTI—LOCK BRAKE MODULE

INTERNAL . . . . . . . . . . . . . . . . . . . . . . . . . . 262

C2202-VIN 1 MISMATCH/MISSING

. . . . . . . . 265

ABS VERIFICATION TEST — VER 1

. . . . . . 267
