6. Move the padded piece of wood in front of the other piston.

7. Remove the second piston using the same procedure with short bursts of low pressure air.

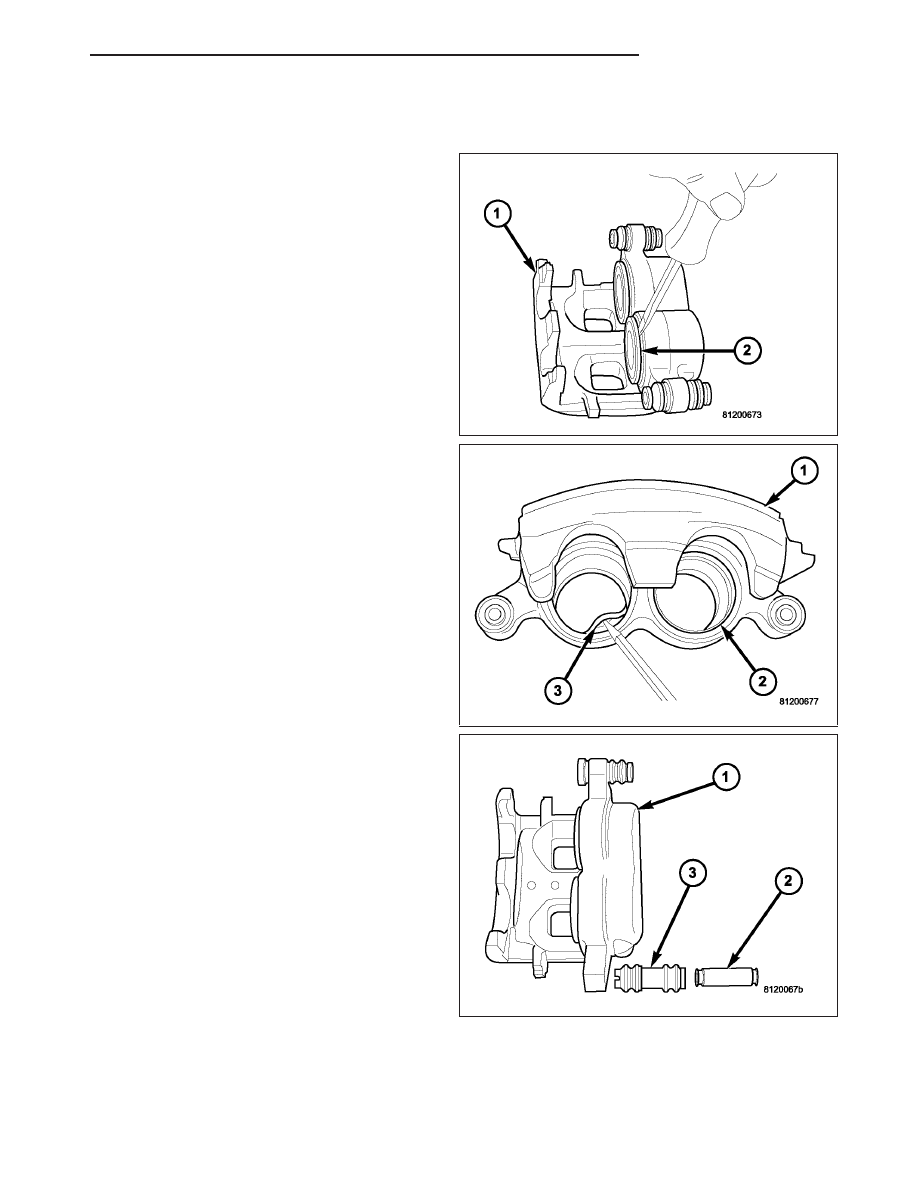

8. Remove piston dust boots (2) with a suitable pry

tool.

CAUTION:

Do

not

scratch

piston

bore

while

removing the seals.

9. Remove piston seals (3) from caliper (1).

10. Push caliper mounting bolt bushings (3) out of the

boot seals (2) and remove the boot seals from the
caliper (1).

11. Remove caliper bleed screw.

CLEANING - DISC BRAKE CALIPER

Clean the caliper components with clean brake fluid or brake clean only. Wipe the caliper and piston dry with lint
free towels or use low pressure compressed air.

HB

BRAKES - BASE

5 - 23

CAUTION: Do not use gasoline, kerosene, paint thinner, or similar solvents. These products may leave a
residue that could damage the piston and seal.

INSPECTION

The piston is made from a phenolic resin (plastic
material) and should be smooth and clean.

The piston must be replaced if cracked or scored. Do
not attempt to restore a scored piston surface by
sanding or polishing.

CAUTION: If the caliper piston is replaced, install
the same type of piston in the caliper. Never inter-
change phenolic resin and steel caliper pistons.
The pistons, seals, seal grooves, caliper bore and
piston tolerances are different.

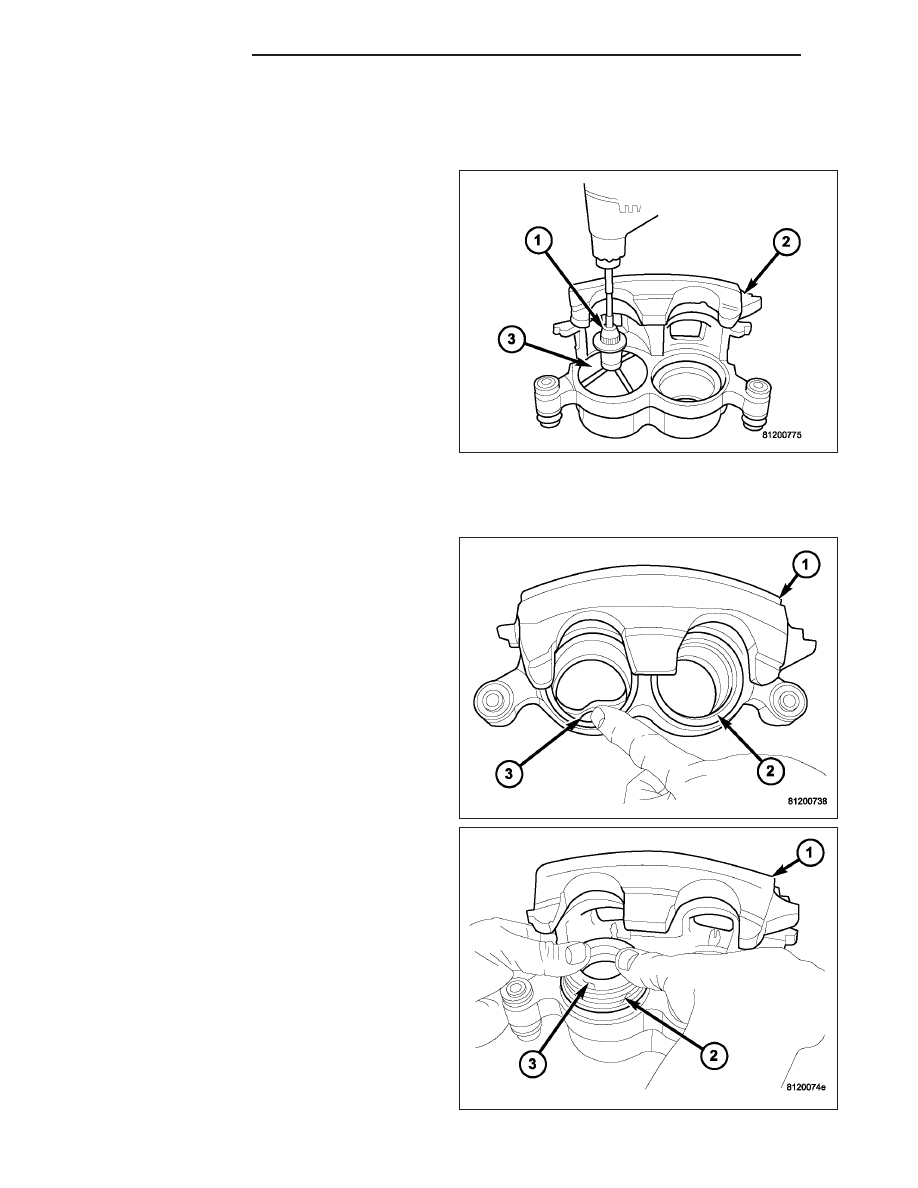

The bore can be lightly polished with a brake hone
(3) to remove very minor surface imperfections. The
caliper should be replaced if the bore is severely cor-
roded, rusted, scored, or if polishing would increase
bore diameter more than 0.025 mm (0.001 inch).

ASSEMBLY

CAUTION: Dirt, oil, and solvents can damage cali-
per seals. Insure assembly area is clean and dry.

1. Lubricate caliper pistons, piston seals and piston

bores with clean, fresh brake fluid.

NOTE: Verify seal is fully seated and not twisted.

2. Install new piston seals (3) into caliper bores (2).

3. Lightly lubricate lip of new boot with silicone

grease. Install boot on piston and work boot lip into
the groove at the top of piston (3).

4. Stretch boot (2) rearward to straighten boot folds,

then move boot forward until folds snap into place.

5. Install piston (3) into caliper bore and press piston

down to the bottom of the caliper bore by hand or
with hammer handle.

5 - 24

BRAKES - BASE

HB

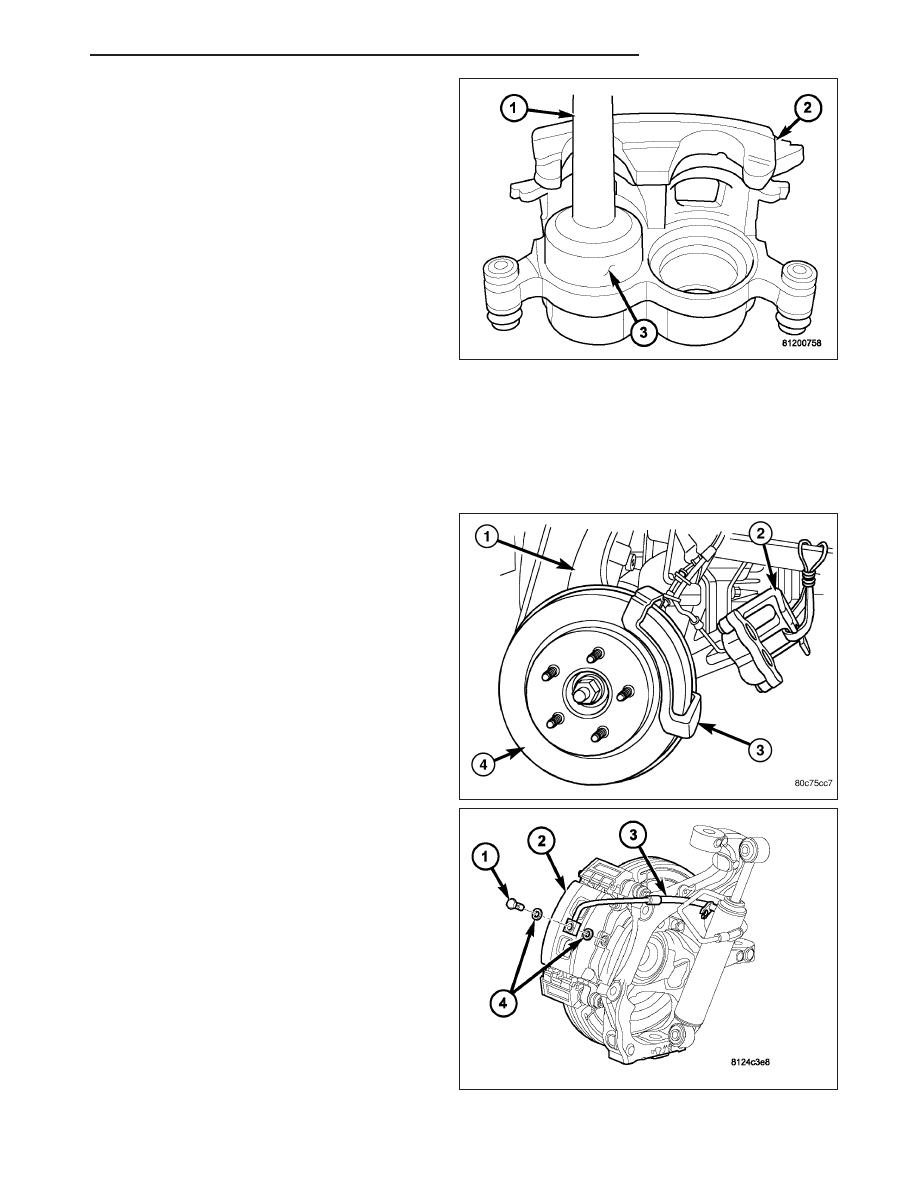

6. Seat dust boot in caliper (2) with Handle C-4171

(1) and Installer (3):

•

54 mm caliper: Installer C-3716-A

7. Install the second piston and dust boot.

8. Lubricate caliper mounting bolt bushings, boot

seals and bores with Mopar brake grease or Dow
Corning

T

807 grease only.

CAUTION: Use of alternative grease may cause
damage to the boots seals.

9. Install the boot seals into the caliper seal bores

and center the seals in the bores.

10. Install mounting bolt bushings into the boot seals

and insure seal lip is engaged into the bushing
grooves at either end of the bushing.

11. Install caliper bleed screw.

INSTALLATION

FRONT

NOTE: Install a new copper washers on the banjo
bolt when installing

1. Install the disc brake caliper (2) to the brake caliper

adapter (3).

CAUTION: Verify brake hose (3) is not twisted or
kinked before tightening fitting bolt.

2. Install the banjo bolt (1) with new copper washers

(4) to the caliper (2). Tighten to 28 N·m (250 in.
lbs.)

3. Install the caliper slide pin bolts. tighten to 32 N·m

(24 ft. lbs.)

4. Bleed the base brake system, (Refer to 5 -

BRAKES/HYDRAULIC/MECHANICAL

-

STAN-

DARD PROCEDURE).

5. Install the tire and wheel assembly, (Refer to 22 -

TIRES/WHEELS/WHEELS - STANDARD PROCE-
DURE).

6. Lower the vehicle.

HB

BRAKES - BASE

5 - 25

REAR

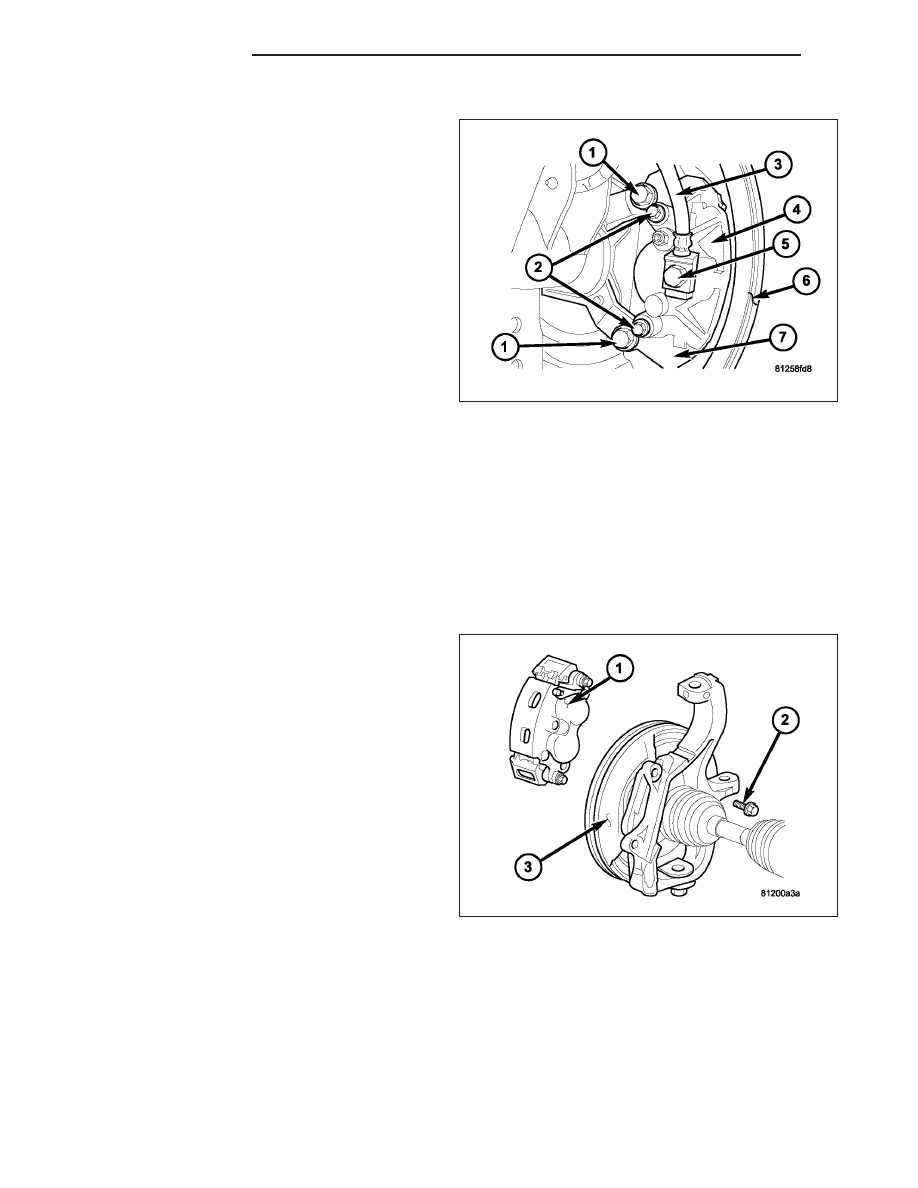

1. Install caliper (4) to the caliper adapter (7).

2. Coat the caliper mounting slide pin bolts (2) with

silicone grease. Then install and tighten the bolts to
15 N·m (11 ft. lbs.).

3. Install the brake hose banjo bolt (5) and new cop-

per seal washers if caliper was removed.

4. Install the brake hose (3) to the caliper (4) with and

tighten fitting bolt to 28 N·m (250 in. lbs.).

CAUTION: Verify brake hose is not twisted or
kinked before tightening fitting bolt.

5. Bleed the base brake system, (Refer to 5 -

BRAKES - STANDARD PROCEDURE) OR (Refer
to 5 - BRAKES - STANDARD PROCEDURE).

6. Install the wheel and tire assemblies (6) (Refer to

22 - TIRES/WHEELS/WHEELS - STANDARD PROCEDURE).

7. Remove the supports and lower the vehicle.

8. Verify a firm pedal before moving the vehicle.

DISC BRAKE CALIPER ADAPTER

REMOVAL

FRONT

1. Raise and support the vehicle.

2. Remove the tire and wheel assembly.

3. Remove the disc brake caliper (1) (Refer to 5 -

BRAKES/HYDRAULIC/MECHANICAL/DISC
BRAKE CALIPERS - REMOVAL).

4. Remove the bolts securing the caliper adapter (2)

to the steering knuckle

5. Remove the caliper adapter.
