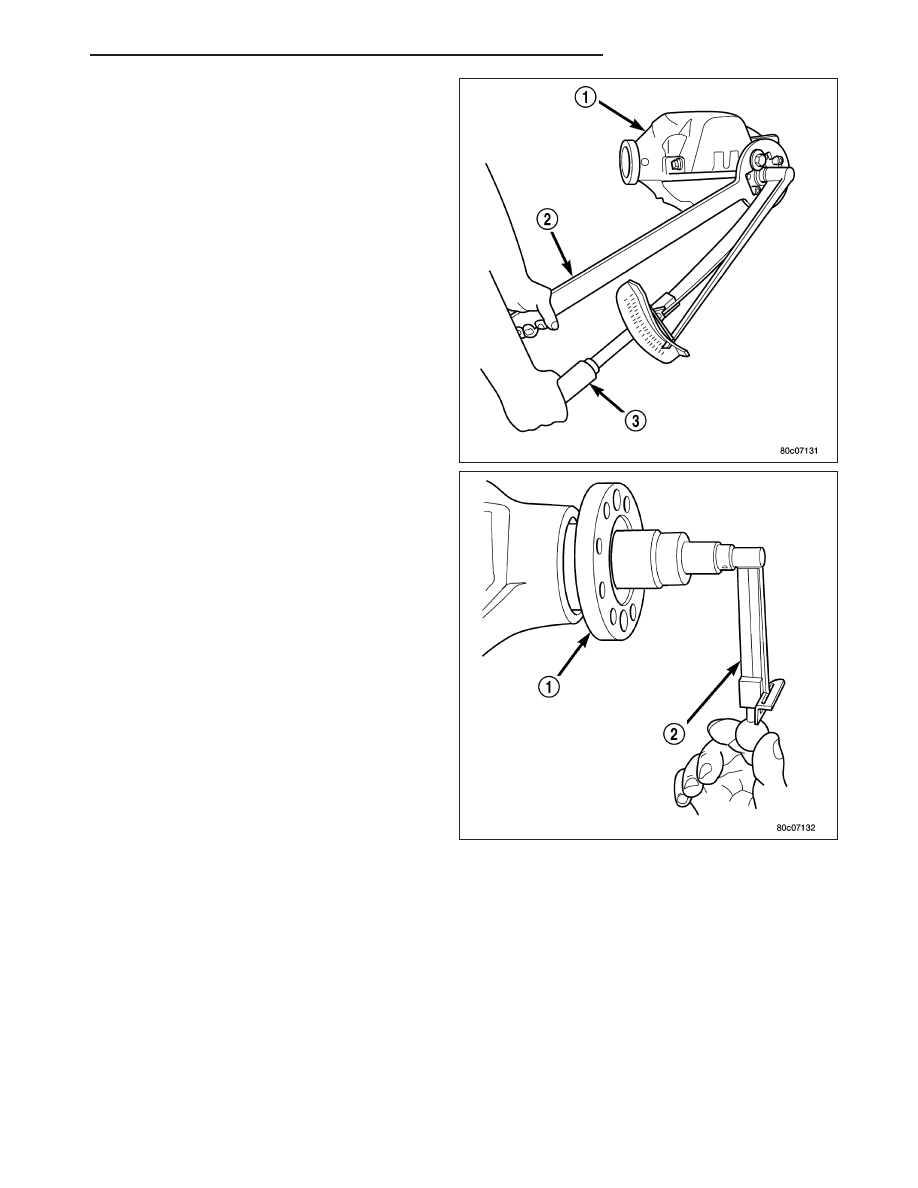

7. Hold companion flange with Holder 6719 (2) and

tighten pinion nut with a torque set to 285 N·m
(210 ft. lbs.). Rotate pinion several revolutions to
ensure the bearing rollers are seated.

8. Rotate pinion with an inch pound torque wrench

(2). Rotating torque should be equal to the reading
recorded during removal plus an additional 0.56
N·m (5 in. lbs.).

CAUTION: Never loosen pinion nut to decrease pinion bearing rotating torque and never exceed specified
preload torque. If rotating torque is exceeded, a new collapsible spacer must be installed. Failure to follow
these instructions will result in damage to the collapsible spacer

9. If rotating torque is low, use Holder 6719 to hold the companion flange and tighten pinion nut in 6.8 N·m (5 ft.

lbs.) increments until proper rotating torque is achieved.

NOTE: The bearing rotating torque should be constant during a complete revolution of the pinion. If the
rotating torque varies, this indicates a binding condition.

NOTE: The seal replacement is unacceptable if the final pinion nut torque is less than 285 N·m (210 ft. lbs.).

10. Install propeller shaft..

HB

REAR AXLE - 9 1/4

3 - 135

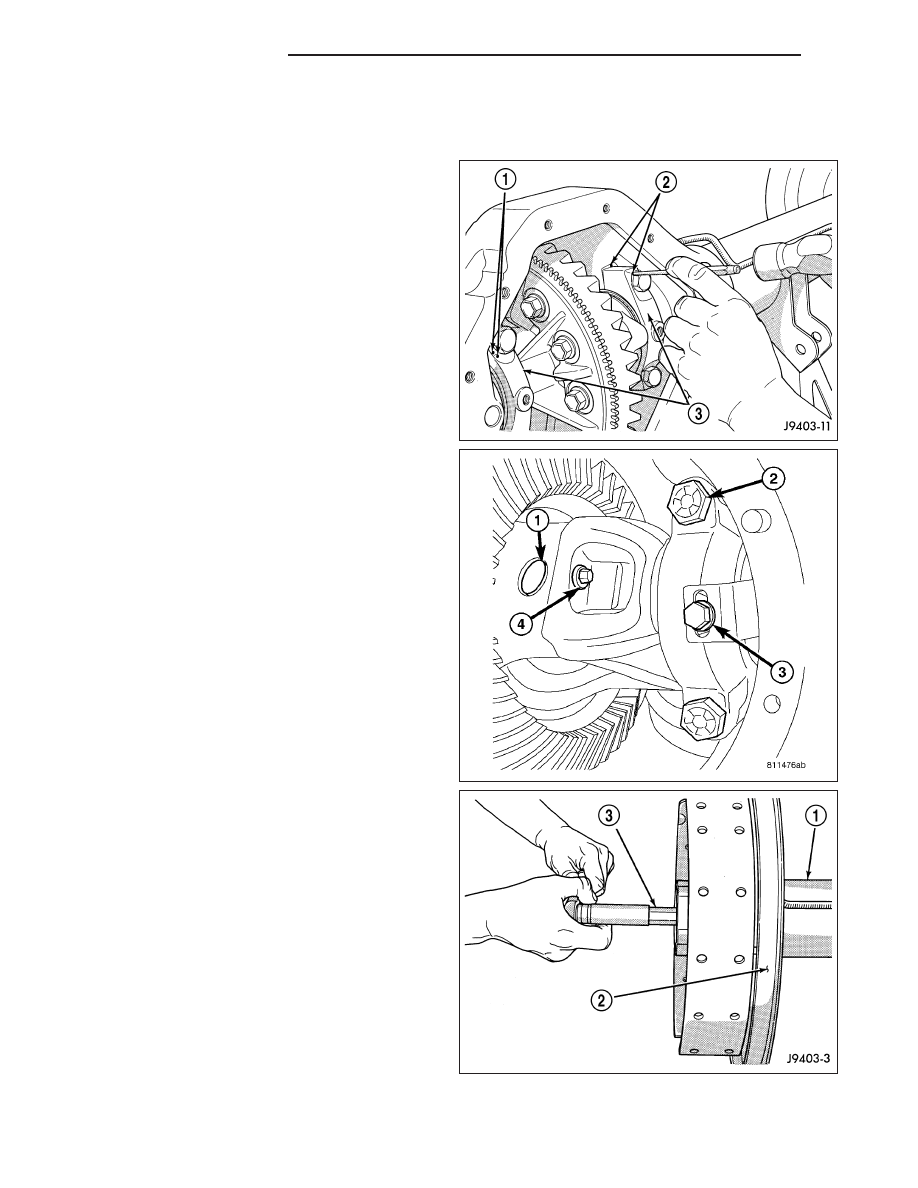

DIFFERENTIAL

REMOVAL

1. Remove differential cover.

2. Remove axle shafts.

3. Remove ABS sensor from housing.

4. Mark differential housing and bearing caps (3) for

installation reference.

5. Remove bearing adjuster lock bolt (3) from bearing

caps.

6. Loosen differential bearing cap bolts.

7. Loosen differential bearing adjusters through the

axle tubes (1) with Wrench C-4164 (3).

8. Hold differential case while removing bearing caps

and adjusters.

9. Remove differential case and tag differential bear-

ing cups and adjusters to indicate location.

10. Clean housing cavity with flushing oil, light engine

oil or a lint free cloth.

NOTE: Do not use steam, kerosene or gasoline to
clean the housing.

3 - 136

REAR AXLE - 9 1/4

HB

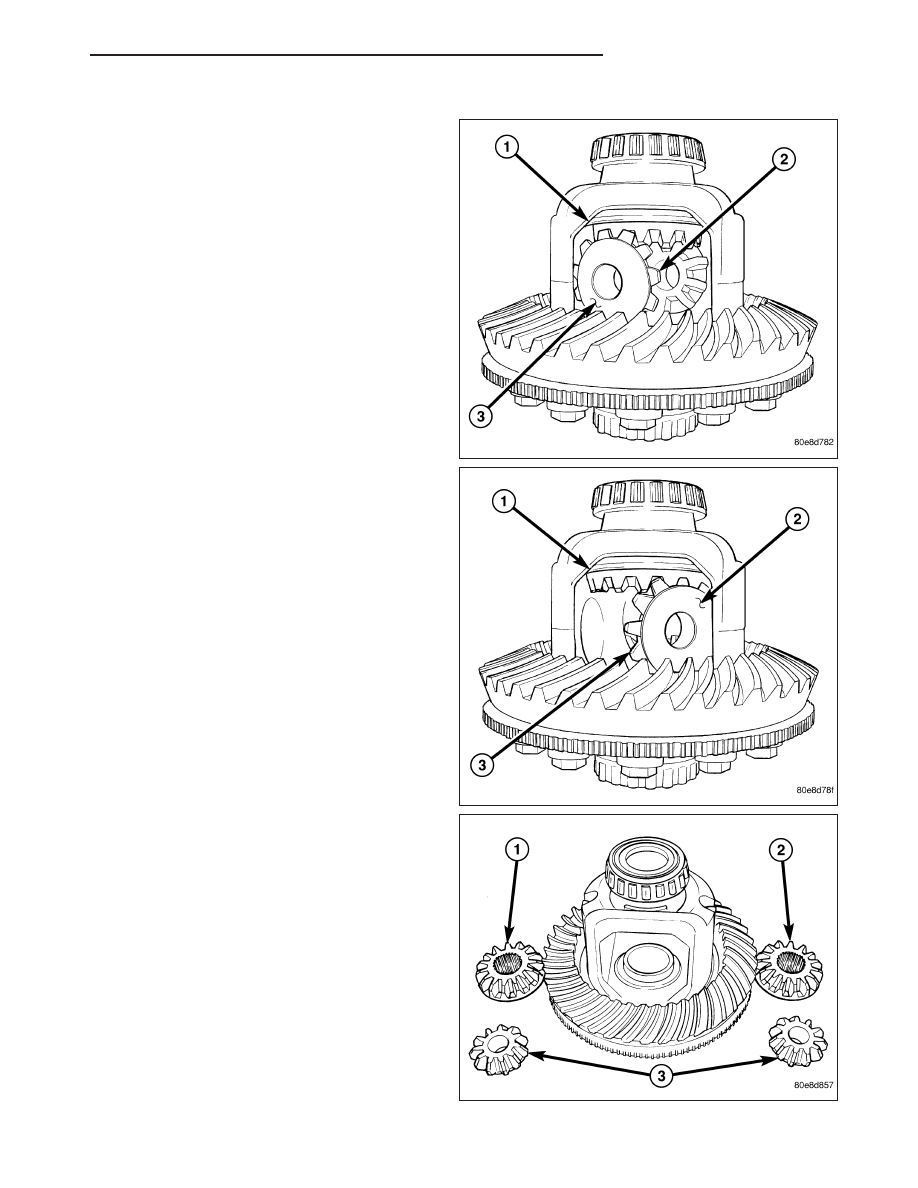

DISASSEMBLY

1. Rotate one pinion gear (2) with thrust washer (3) to

the differential window (1). Remove gear and thrust
washer.

2. Rotate remaining pinion gear (3) with thrust washer

(2) to the differential window (1). Remove gear and
washer.

3. Remove differential side gears (1) (2) and thrust

washers.

HB

REAR AXLE - 9 1/4

3 - 137

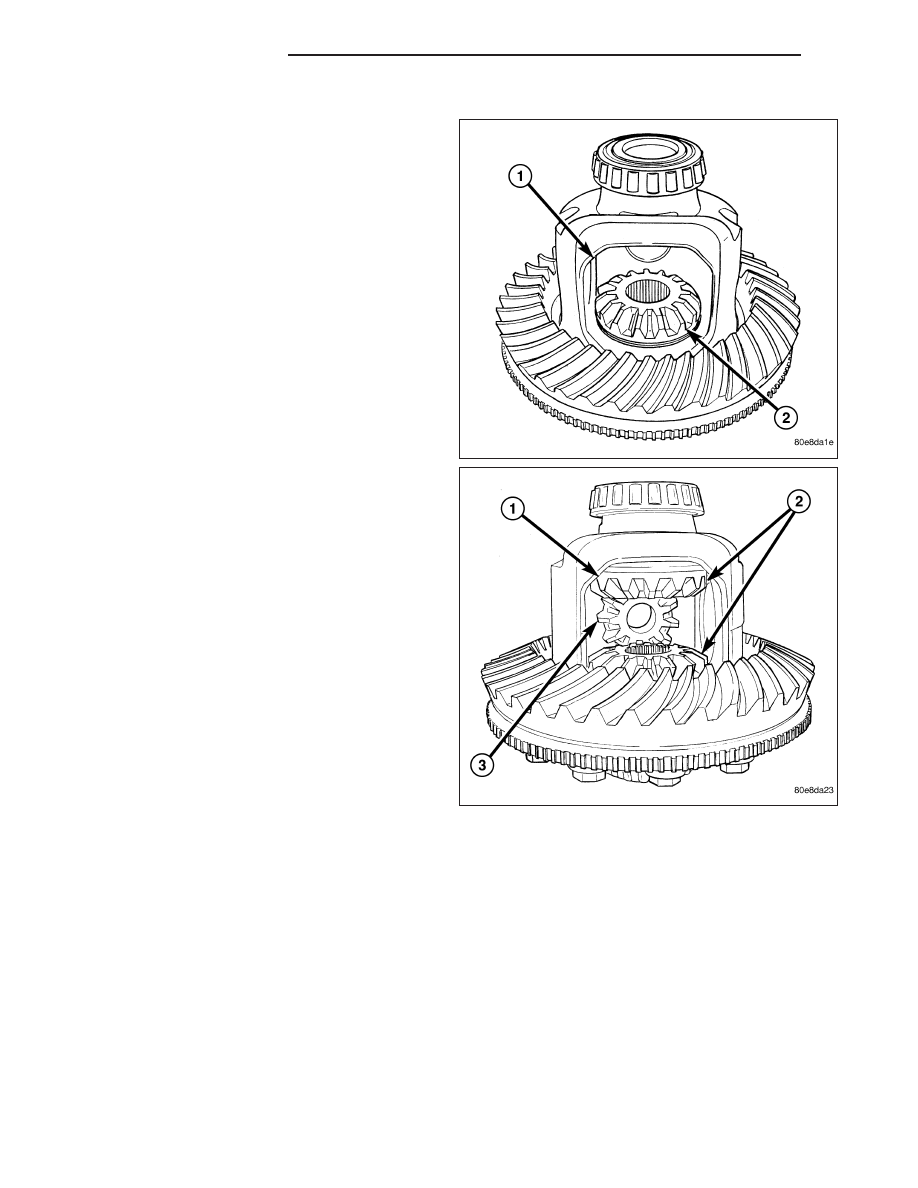

ASSEMBLY

NOTE: If same gears and thrust washers are being
used, install them into their original locations.

1. Lubricate all differential components with axle lubri-

cant.

2. Install

differential

side

gears

(2)

and

thrust

washers.

3. Install first pinion gear (3) with thrust washer into

differential window (1) and side gears (2). Rotate
pinion gear into the case.

4. Install remaining pinion gear and thrust washer.

Rotate gears to align hole in the pinion gears with
hole in the differential case.

5. Slide pinion shaft into the case and through the

pinion gears to align the gears.

INSTALLATION

1. Apply a coat of hypoid gear lubricant to differential bearings, bearing cups and threaded adjusters.

NOTE: Grease can be used to keep the adjusters in position.

2. Install differential assembly into the housing.

3. Install differential bearing caps in their original locations.

4. Install bearing cap bolts and tighten the upper bolts to 14 N·m (10 ft. lbs.). Tighten lower bolts finger-tight until

the bolt head is seated.

5. Perform differential bearing preload and adjustment procedure.
