REMOVAL

1. With vehicle in neutral, position it on a hoist.

2. Position a lift under axle and secure lift to axle.

3. Remove brake components from the axle.

4. Remove ABS wheel speed sensors.

5. Remove vent hose from the axle shaft tube.

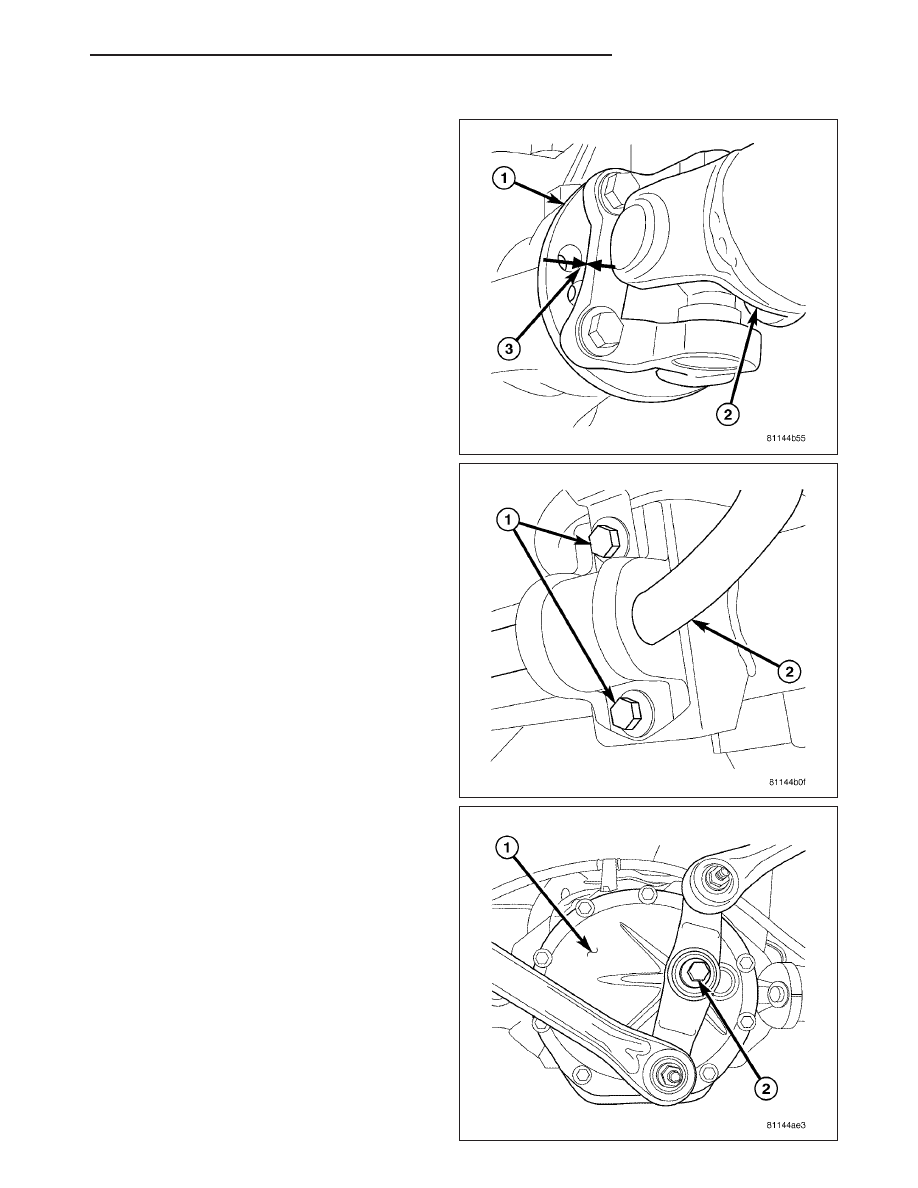

6. Mark a reference line (3) across the propeller shaft

(2) and pinion flange (1) for installation alignment.

7. Remove propeller shaft.

8. Remove stabilizer bar (2) clamps bolts (1) from the

axle.

9. Remove watts link bell crank bolt (2) from differen-

tial cover (1).

HB

REAR AXLE - 8 1/4

3 - 75

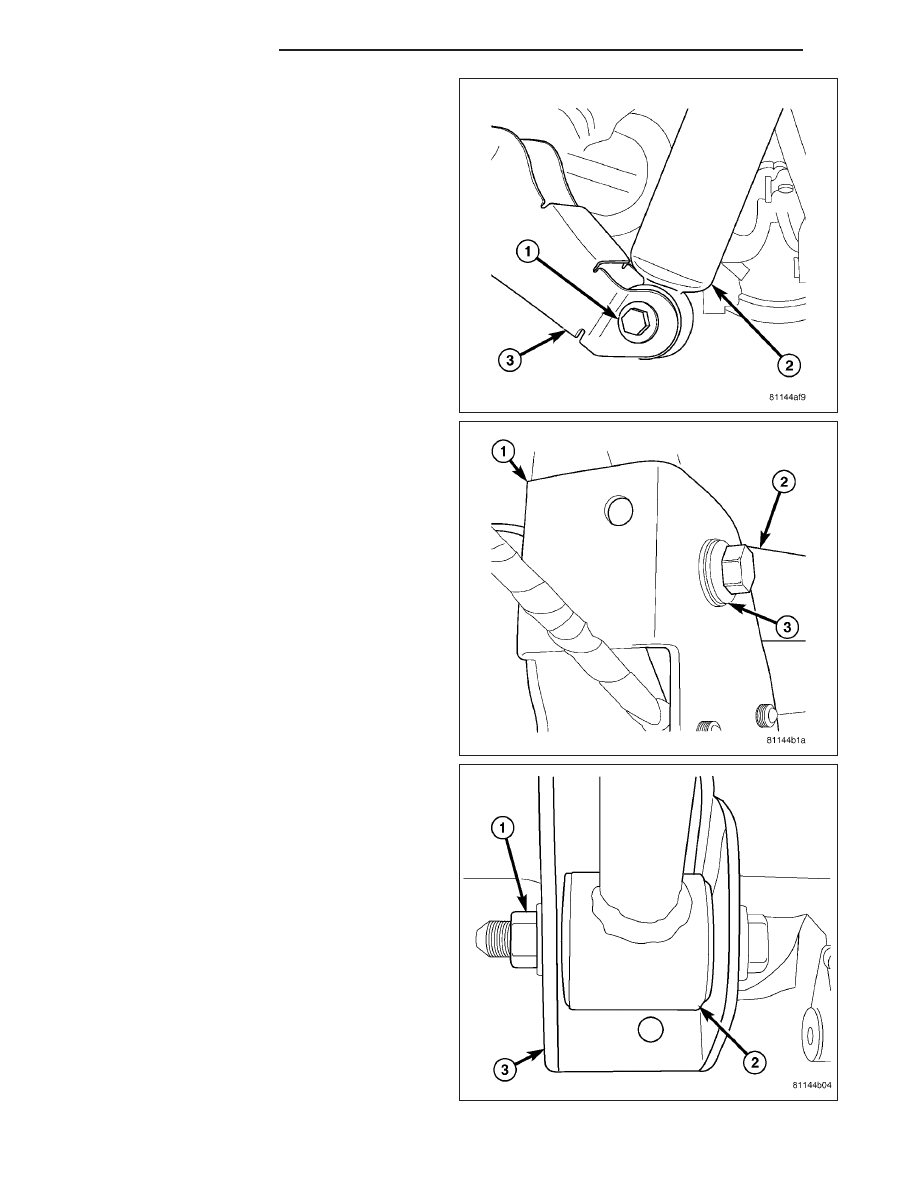

10. Remove shock absorbers (2) from axle bracket

(3).

11. Remove upper control arms (2) from axle brackets

(1).

12. Lower axle and remove coil springs and spring

isolators.

13. Remove lower control arms (2) from axle brackets

(3).

14. Lower axle and remove from vehicle.

3 - 76

REAR AXLE - 8 1/4

HB

INSTALLATION

1. Raise axle and align lower control arms. Install

control arm bolts loose at this time.

2. Install coil springs.

3. Raise axle and align upper control arms. Install

control arm bolts loose at this time.

NOTE: Bell crank bolt has a Loctite

T

patch, a new

bolt should be used. If bolt is not available, clean
bolt and apply Loctite

T

242 to the threads.

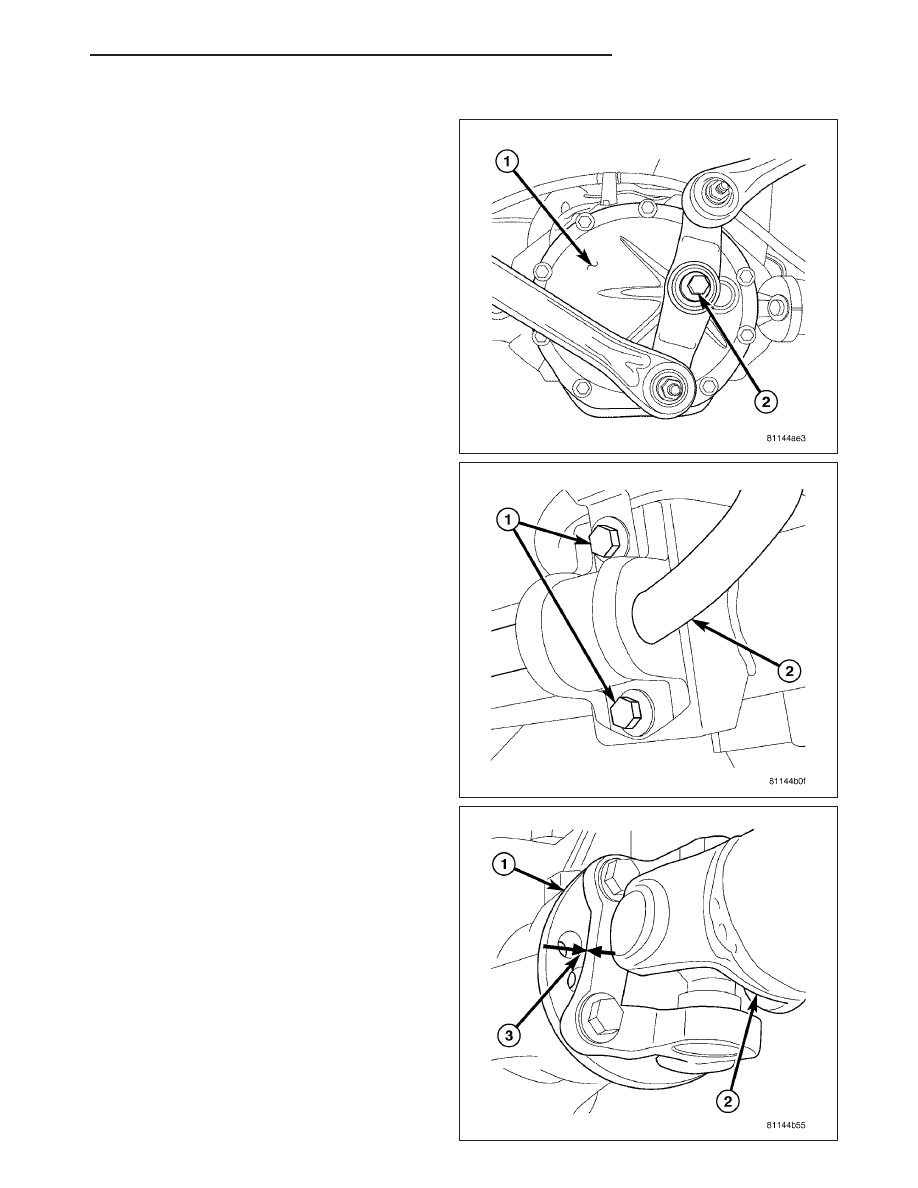

4. Install watts link bell crank bolt (2) and tighten to

217 N·m (160 ft. lbs.).

5. Install shock absorbers and tighten nuts to 102

N·m (75 ft. lbs.).

6. Install parking brake and brake components.

7. Install axle vent hose.

8. Install stabilizer bar (2) and center it with equal

spacing on both sides. Tighten bolts to 61 N·m (45
ft. lbs.).

9. Install propeller shaft (2) with reference marks (3)

aligned.

10. Install new companion flange bolts and tighten to

108 N·m (80 ft. lbs.).

NOTE: Companion flange bolts have a Loctite

T

patch, new bolts should be used. If bolts are not
available, clean bolts and apply Loctite

T

242 to the

threads.

11. With vehicle on the ground, tighten upper control

arm bolts to 170 N·m (125 ft. lbs.). Tighten lower
control arm nuts to 230 N·m (170 ft. lbs.).

HB

REAR AXLE - 8 1/4

3 - 77

ADJUSTMENTS

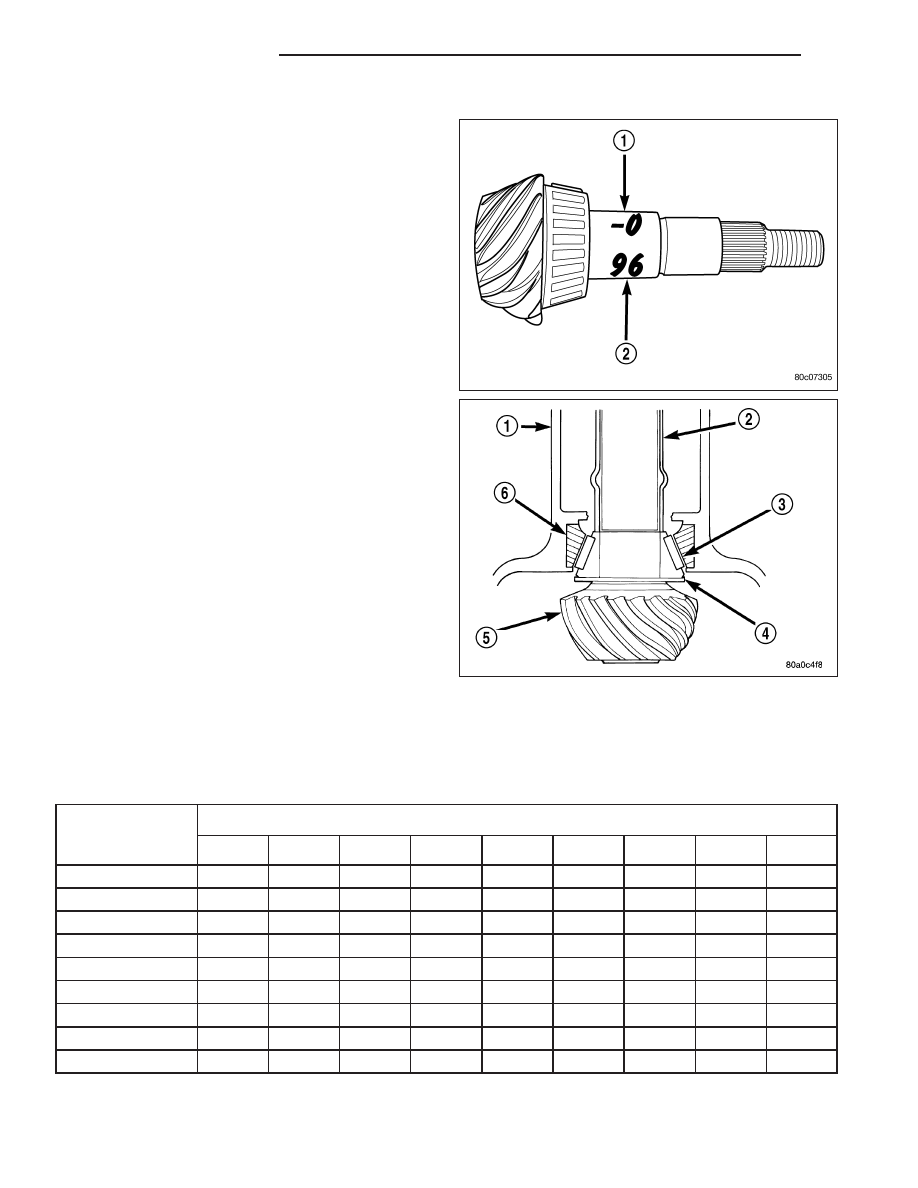

Ring gear and pinion are supplied as matched sets.
Identifying numbers for the ring gear and pinion are
painted onto the pinion gear shaft and the side of the
ring gear. A plus + number, minus – number or zero 0
along with the gear set sequence number 01 to 99 is
on each gear. This first number (1) is the amount (in
thousandths of an inch) the depth varies from the
standard depth setting of a pinion marked with a zero
0. The next two numbers (2) are the sequence num-
ber of the gear set. The standard depth provides the
best teeth contact pattern.

The pinion depth variance select shims (4) are placed
behind the rear pinion bearing (3).

If installing a new gear, note the depth variance num-
ber of the original and replacement pinion. Add or sub-
tract this number from the original depth shim/oil
slinger to compensate for the difference in the depth
variances. The numbers represent thousands of an
inch deviation from the standard. If the number is neg-
ative, add that value to the required thickness of the
depth shims. If the number is positive, subtract that
value from the thickness of the depth shim.

Pinion Gear Depth Variance Chart: Note where Old and New Pinion Marking columns intersect. Intersecting figure
represents plus or minus the amount needed.

PINION GEAR DEPTH VARIANCE

Original Pinion

Gear Depth

Variance

Replacement Pinion Gear Depth Variance

2

4

2

3

2

2

2

1

0

+1

+2

+3

+4

+4

+0.008

+0.007

+0.006

+0.005

+0.004

+0.003

+0.002

+0.001

0

+3

+0.007

+0.006

+0.005

+0.004

+0.003

+0.002

+0.001

0

2

0.001

+2

+0.006

+0.005

+0.004

+0.003

+0.002

+0.001

0

2

0.001

2

0.002

+1

+0.005

+0.004

+0.003

+0.002

+0.001

0

2

0.001

2

0.002

2

0.003

0

+0.004

+0.003

+0.002

+0.001

0

2

0.001

2

0.002

2

0.003

2

0.004

2

1

+0.003

+0.002

+0.001

0

2

0.001

2

0.002

2

0.003

2

0.004

2

0.005

2

2

+0.002

+0.001

0

2

0.001

2

0.002

2

0.003

2

0.004

2

0.005

2

0.006

2

3

+0.001

0

2

0.001

2

0.002

2

0.003

2

0.004

2

0.005

2

0.006

2

0.007

2

4

0

2

0.001

2

0.002

2

0.003

2

0.004

2

0.005

2

0.006

2

0.007

2

0.008
