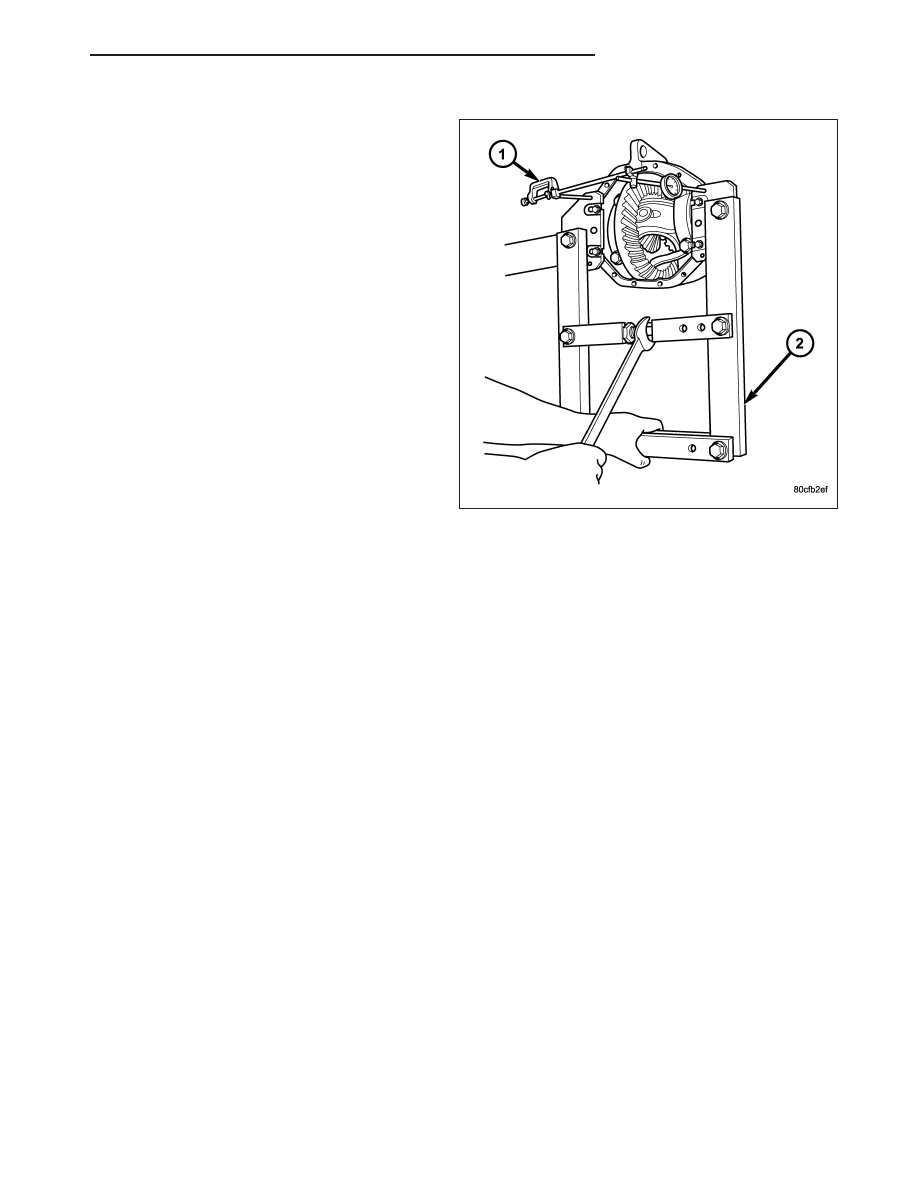

6. Install a Pilot Stud L-4438 at the left side of the dif-

ferential housing. Attach Dial Indicator C-3339 (1)
to pilot stud. Load the indicator plunger against the
opposite side of the housing and zero the indicator.

7. Spread the housing to remove the differential case

from the housing. Measure the distance with the
dial indicator.

CAUTION: Never spread over 0.50 mm (0.020 in).
Failure to follow these instructions will damage
the housing.

8. Remove dial indicator.

9. While holding the differential case in position,

remove bearing cap bolts and caps.

10. Remove differential (2) from the housing (1).

Ensure differential bearing cups and shims remain
in position on the differential bearings.

11. Tag differential bearing cups and shims to indicate

their location.

12. Remove spreader from housing.

HB

FRONT AXLE - C205F

3 - 59

DISASSEMBLY

1. Remove ring gear.

2. Remove roll-pin holding mate shaft in housing.

3. Remove pinion gear mate shaft.

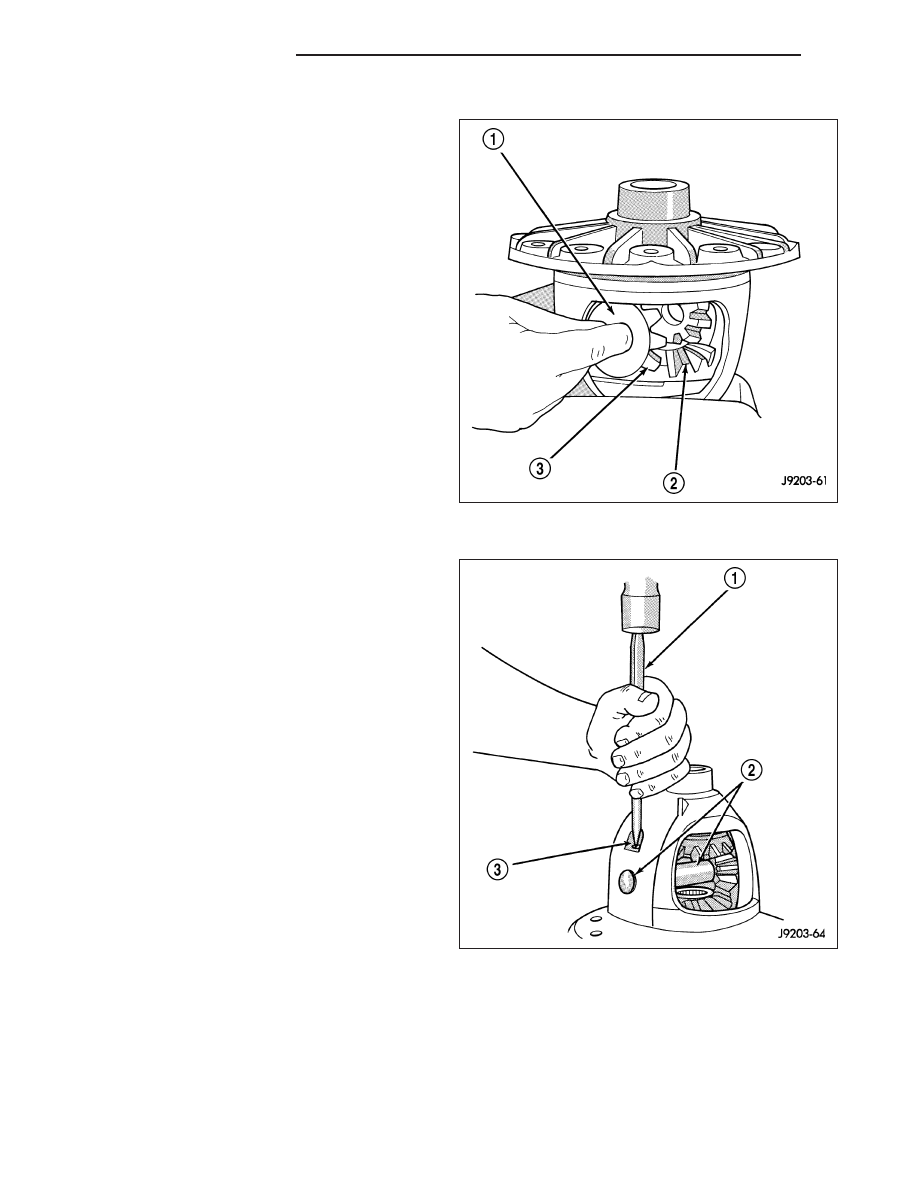

4. Rotate differential side gears (2) and remove pinion

gears (3) and thrust washers (1)

5. Remove differential side gears and thrust washers.

ASSEMBLY

NOTE: If the same gears and thrust washers are
being used, install them into their original loca-
tions.

1. Lubricate differential components with hypoid gear

lubricant.

2. Install side gears and thrust washers into the differ-

entail case.

3. Rotate pinion mate gears and thrust washers into

the differentail case.

4. Install pinion gear mate shaft.

5. Align hole in pinion gear mate shaft with hole in the

differential case.

6. Install roll-pin (3) in the differential case with a

punch (1) and hammer. Peen edge of roll-pin hole
in differential case in two places 180° apart.

7. Install ring gear.

3 - 60

FRONT AXLE - C205F

HB

INSTALLATION

NOTE: If replacement differential bearings or dif-
ferential case are replaced, Refer to adjustments
for Differential Bearing Preload and Gear Backlash
procedures.

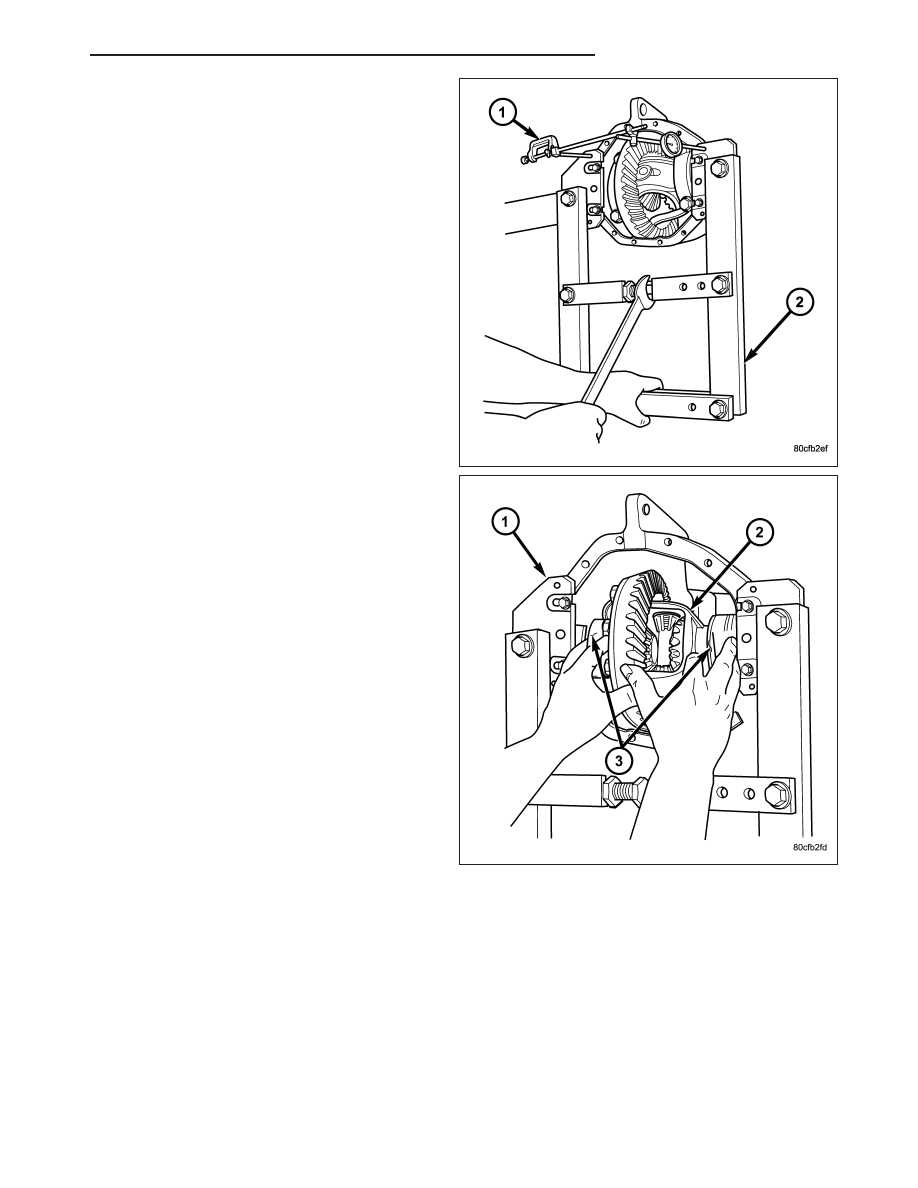

1. Install Spreader W-129-B (1) with the Adapter

Plates 8142-A and install the safety hold-down
clamps. Tighten the tool turnbuckle finger-tight.

2. Install a Pilot Stud L-4438 at the left side of the dif-

ferential housing. Attach Dial Indicator C-3339 (2)
to pilot stud. Load indicator plunger against the
opposite side of the housing and zero the indicator.

3. Spread housing and measure the distance with the

dial indicator.

CAUTION: Never spread housing over 0.50 mm
(0.020 in). Failure to follow these instructions will
damage the housing.

4. Remove dial indicator (1).

5. Install differential case in the housing. Ensure dif-

ferential bearing cups remain in position on the
bearings and the differential preload shims are seated in the housing. Tap differential case to ensure bearings
cups are seated in the housing.

6. Install bearing caps to their original locations and loosely install cap bolts.

7. Remove housing spreader (2).

8. Tighten the bearing cap bolts to 61 N·m (45 ft. lbs.).

9. Install differential.

HB

FRONT AXLE - C205F

3 - 61

BEARINGS-DIFFERENTIAL CASE

REMOVAL

1. Remove differential from housing.

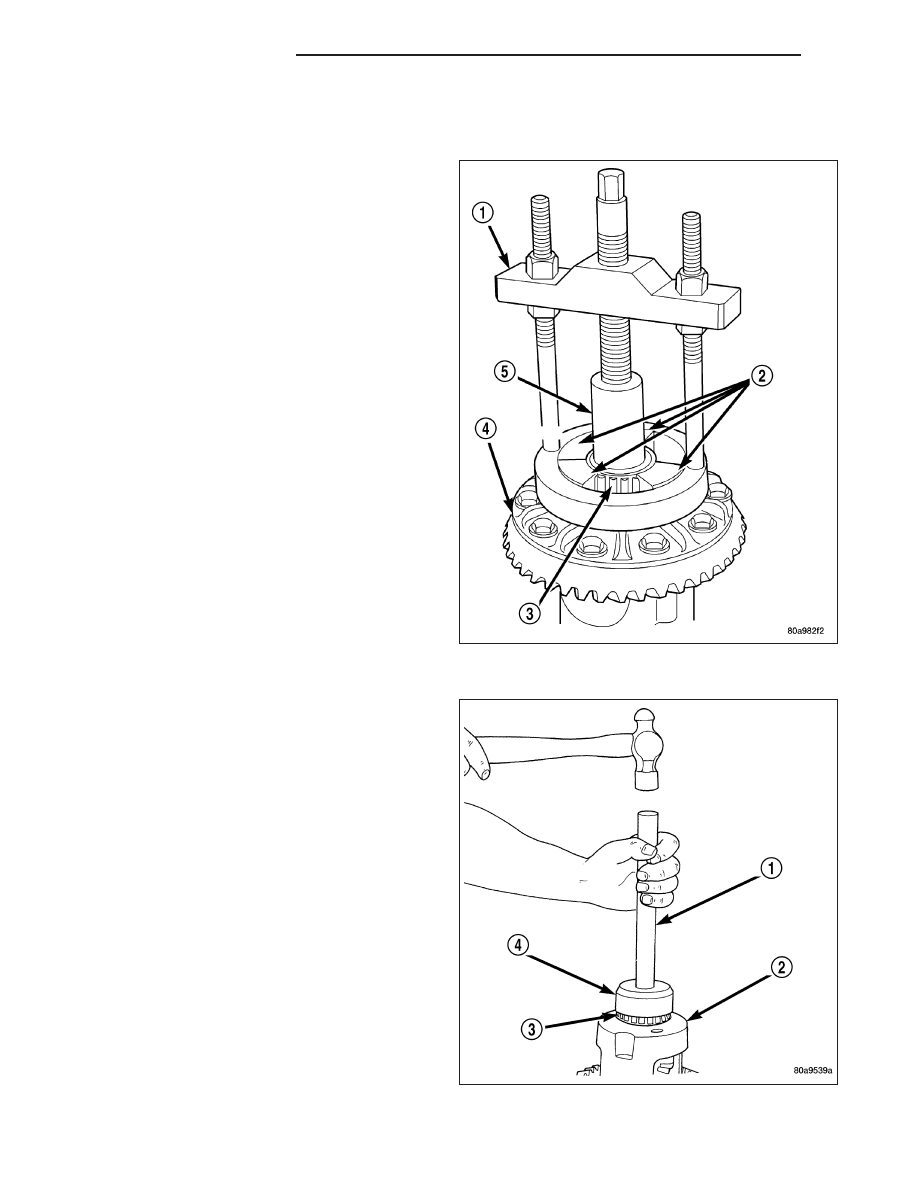

2. Remove bearings (3) from differential case (4) with

Puller C-293-PA (1) Adapters C-293-48 (2) and
Plug C-293-3 (5).

INSTALLATION

1. Install differential case bearings (3) with Installer

C-3716-A (4) and Handle C-4171 (1).

2. Install differential in axle housing.

3 - 62

FRONT AXLE - C205F

HB
